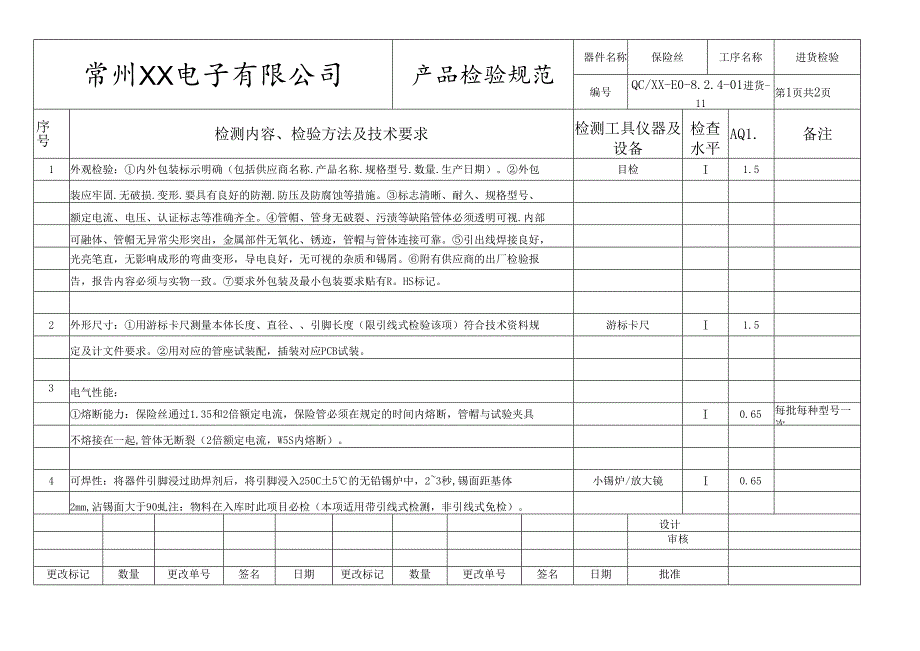

1、常州XX电子有限公司产品检验规范器件名称保险丝工序名称进货检验编号QC/XX-E0-8.2.4-01进货-11第1页共2页序号检测内容、检验方法及技术要求检测工具仪器及设备检查水平AQ1.备注1外观检验：内外包装标示明确（包括供应商名称.产品名称.规格型号.数量.生产日期）。外包目检I1.5装应牢固.无破损.变形.要具有良好的防潮.防压及防腐蚀等措施。标志清晰、耐久、规格型号、额定电流、电压、认证标志等准确齐全。管帽、管身无破裂、污渍等缺陷管体必须透明可视.内部可融体、管帽无异常尖形突出，金属部件无氧化、锈迹，管帽与管体连接可靠。引出线焊接良好，光亮笔直，无影响成形的弯曲变形，导电良好，无可视
2、的杂质和锡屑。附有供应商的出厂检验报告，报告内容必须与实物一致。要求外包装及最小包装要求贴有R。HS标记。2外形尺寸：用游标卡尺测量本体长度、直径、引脚长度（限引线式检验该项）符合技术资料规游标卡尺I1.5定及计文件要求。用对应的管座试装配，插装对应PCB试装。3电气性能：熔断能力：保险丝通过1.35和2倍额定电流，保险管必须在规定的时间内熔断，管帽与试验夹具I0.65每批每种型号一次不熔接在一起,管体无断裂（2倍额定电流，W5S内熔断）。4可焊性：将器件引脚浸过助焊剂后，将引脚浸入250C土5的无铅锡炉中，23秒,锡面距基体小锡炉/放大镜I0.652mm,沾锡面大于90虬注：物料在入库时此项

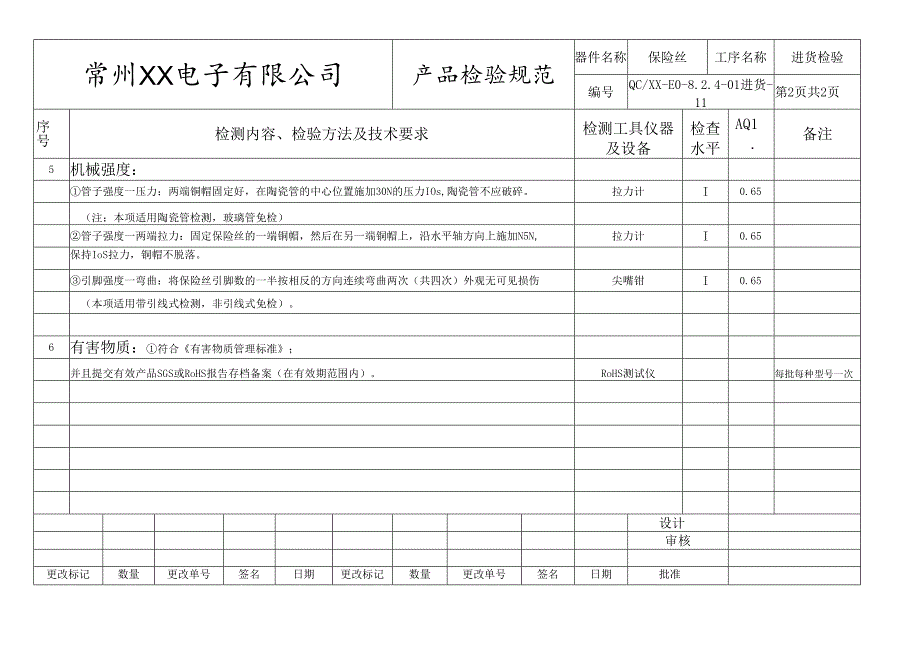

3、目必检（本项适用带引线式检测，非引线式免检）。设计审核更改标记数量更改单号签名日期更改标记数量更改单号签名日期批准常州XX电子有限公司产品检验规范器件名称保险丝工序名称进货检验编号QC/XX-E0-8.2.4-01进货-11第2页共2页序号检测内容、检验方法及技术要求检测工具仪器及设备检查水平AQ1.备注5机械强度：管子强度一压力：两端铜帽固定好，在陶瓷管的中心位置施加30N的压力IOs,陶瓷管不应破碎。拉力计I0.65（注：本项适用陶瓷管检测，玻璃管免检）管子强度一两端拉力：固定保险丝的一端铜帽，然后在另一端铜帽上，沿水平轴方向上施加N5N,拉力计I0.65保持IoS拉力，铜帽不脱落。引脚强度一弯曲：将保险丝引脚数的一半按相反的方向连续弯曲两次（共四次）外观无可见损伤尖嘴钳I0.65（本项适用带引线式检测，非引线式免检）。6有害物质：符合有害物质管理标准；并且提交有效产品SGS或RoHS报告存档备案（在有效期范围内）。RoHS测试仪每批每种型号一次设计审核更改标记数量更改单号签名日期更改标记数量更改单号签名日期批准
