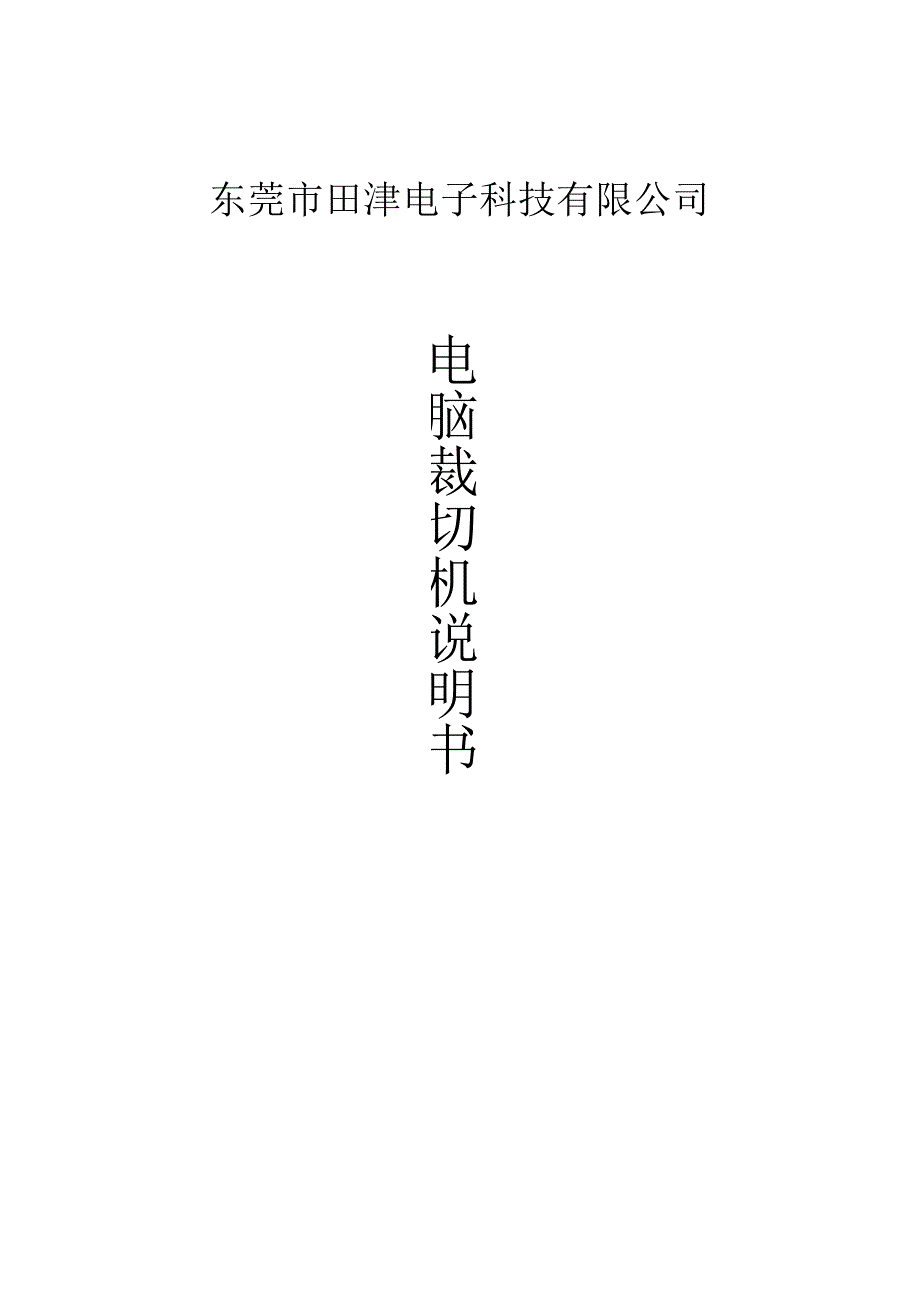

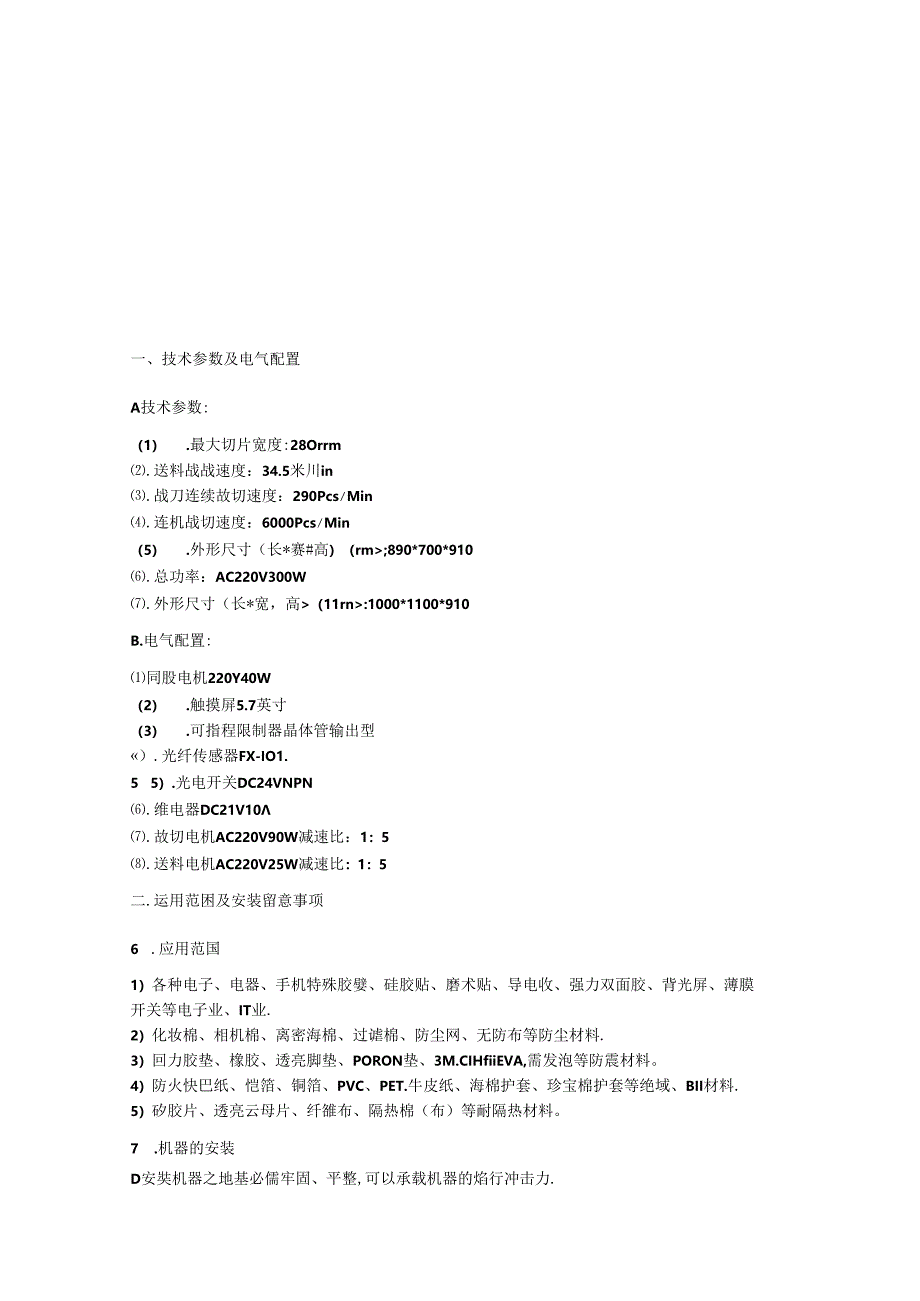

1、东莞市田津电子科技有限公司电脑裁切机说明书.t;890*700*910.总功率：AC220V300W.外形尺寸（长*宽，高（11rn:1000*1100*910B.电气配置:同股电机220Y40W（2） .触摸屏5.7英寸（3） .可指程限制器晶体管输出型）.光纤传感器FX-IO1.5 5）.光电开关DC24VNPN.维电器DC21V10.故切电机AC220V90W减速比：1：5.送料电机AC220V25W减速比：1：5二.运用范困及安装留意事项6 .应用范国1）各种电子、电器、手机特殊胶嬖、硅胶贴、磨术贴、导电收、强力双面胶、背光屏、薄膜开关等电子业、IT业.2）化妆棉、相机棉、离密海棉、过
2、谑棉、防尘网、无防布等防尘材料.3）回力胶垫、橡胶、透亮脚垫、PORON垫、3M.CIHfiiEVA,需发泡等防震材料。4）防火快巴纸、恺箔、铜箔、PVC、PET.牛皮纸、海棉护套、珍宝棉护套等绝域、BII材料.5）矽胶片、透亮云母片、纤雒布、隔热棉（布）等耐隔热材料。7 .机器的安装D安奘机器之地基必儒牢固、平整,可以承载机器的焰行冲击力.2）机器的安袋空间依磁*高乂ran）:100O*H0C*910,以实际配置为准.3）必需为本机器配r独立电源，如电源电压不稳衢配i稳压电源，8 .留意事项：1）设备出厂备前各部位均已调试完毕,开机前勿制作其他调整.2）本机运用的是单招AC220V电源，请勿
3、及三相电源连接，以免烧坏电器。3）运用电源电压不稳定时，必需配备电源稳压器,以免影响机器正常运用.4）设备在运用过程中不要将送料滚筒表面划伤,运用完后要保持清洁.5）设备在运行过程中出现自动停机、异样振动、异样声音等异样现思时，应马上停机，解除故障后方能开机.6）设备在运转过程中不要将手或身体的其它部位伸进机;的运转范围内如遇到紧急状况应按下急停按钮，在申科和调机过程中也要按下急停按钮，以免不当心或多入在机涔旁造成感外情况发生.7）设招旁边不允许按放强磁场的机、仪器,以免造成干扰引起机器误动作.8）设备接地税必需良好，以保证操作人员平安.9）设备上的漏电开关必制好月诳行漏电灵敏收测试（具体操作
4、:送电后按下漏电开关的测试按钮，是否能正常自动跳间,跳闸后请按下蓝色小方块更位按钮方能再次送电）.三、操作说明1 .限制系统简介该系统由介湾威期彩色触摸屏、H本三菱可独程限制器、H本安川全数字沟通何眼组成整个电气限制系统.主要操作都由触摸屏来完成.由P1.C限制何服电机达到高精衣定位.1）触摸屏：是整个系统的人机界面，用来代普传统的开关按钮，数值输入，操作便利，界面丰富，能就显示工作状态和报警信息，便利询试和维护.2）可编程限制器（P1.e）:是整个系统的核心总元：用来接受触摸辨上的信息.并依据触摸价上收到的信息来限制伺服电机的定位。3）沟通伺服系统：是整个系统的执行机构：接受来自于P1.C的
5、指令.闭环限制,精度高响应快.2 .操作说明（1） .机W的运行示/困：（附困3）附图31）将材料裁切位置对准切口.（如枭纳“定长”工作模式则2、3）不需进行操作）2）谓整光纤传感潺的位fit,使其光斑对准材料的定位标记.3）设置光纤传感涔（具体说明讲光纤传感器说明书的，任模式，使其能稳定的工作.4）调整入料口检测传将器的而度，使材料在水平线上时仍孑i300三的材料余SiK5）位置调整完毕后请用压纸片固定材料，不要让材料在运行过程中有走偏和翘起，以免影响色标传感器桧测精度.6） .打开吸风装芮.，以便于追位传感器能精确平检的迫位。（采纳定长模式时不用此步骤）（2） .而极操作说明（附图4）附图
6、4D急停按钮：按下此按钮后机器将马上停止全部动作.此按钮为白领式，当按下后丹上领住（不会自动复位）当状况解除后，再向右旋转运用此按钿笑位正常位汽，2）启动按钮：只有在“自动”工作模式下，此开关才有效“按下此按钮时机零起先运行，同时运行指示灯.3）停止按钮:按下此按钮时，机器停止运行。4）切刀点动：按下此按钮时，戴刀裁切一次。5）嫌呜器：当机器发生异样报警时.好呜报警.只到按下急件开关或故障消退时才杵止报警.6）电源指示灯：当打上给机器上电后“电源指示”亮，同时爆鸣器报警3S,以显示机器正进入初始：当蛀鸣渊杼止后,表示机器可以正常操作.8）运行指示/伸止指示：当按下启动按钮后机器起先运行，“运行
7、指示”亮表示机器已在运行状态,当“入料检测传感器检测”到入料口无料时，机器进入新状态，此时“运行指示”不炮灭，同时“停止指示”亮，表示机器并未完全停止，只有按下“停止”按钮后，“运行指示二“停止指示I可时炮火时，机器才在停止状态，此点操作员必需加以身懑。9）切刀运行指示：当裁刀鹤裁切一次时,该指示灯闪一次：假如该指示灯始终在亮，而俄刀以无动作，表示裁刀电机有可能卡死，请马上按下急停按钮，杳明缘由后百里新开机，（3） 数设JE操作说明开机画面:机器母次上电时触摸屏自动跳到开机画面；画面中显示我公司的地址,联系方式、服务原则：画面中设置有曲面菜单,按下画面菜单则进入相应的操作日向I（2）.切片监控
8、画面苜页计数设置画面12:22:57计划产量99999生产速度实际产量536运行时间切片总数-实际数计数536总数计数12:27州ION实际数归零总数待零OFFOFF菜单ENG1.ISH机器停D.安排产附：设定总的裁切的数愤，当“实时产Iir大于或等于“安排产量”止运行，并发出蟀呜报警，收大设定值为:999999.2) .实时产:汆：实时的显示安排产量内的切片个数，3) .切片总数：显示机器的切片总数“4) .生产效率：实时显示每小的切片产量.5),运行时间：实时反映设备总的运行时间，以便于维护保养.6).总数计数：切片总数的开及停，以别除不合格器.7),总数清零：对切片总数进行清零，以便R新
9、”做。8) .实际计数：实际产Ift的开及件.以别除不合格擀.9) .实际数清零：对实际产ht进行清零,以便市新计数.运行操作画面自奥参数设置画面12:22:48切片长度380.A0暂停时间拉科速度Z点动速度Z1),切片长度：设定短次的切片长度，为了能在林次切片时都精确的切片,“切片长度”必需设定精确其设定方式为：“切片长度”=主机的模切长度”“所需的切片个数”,最大i殳定依：9999mm.2),切片速度：指伺服电机的拉料滚筒的旋转速度(送纸滚筒直径为38,潦筒周长1.=JI9.38mm),加大值为100O，打分(最大线:速度=切片速度”*180*系统内计修系数=605Vmin3) .点动速度
10、：指伺服电机送料滚筒在“手动”模式下“何点点动”或“伺服连动”的送料速傻。其设定方式及“切片速度”设定方式相同。4) .放料时间：在机渊运行过程中,当“入科检测传感器检去”到入料端无料时,机器进入S停状态。放料时间指入料运用“入料检测传照器”复位后等待的时间。5) .定长/追位：本机设有两种工作模式,当在“定长模式时母次切断设定的“切片长度此时追位光纤传感器不起作用：当在“追位”模式,我切方式由光纤传感器确定裁切位置.6) .吸风机：机器上的吸风袋置起先工作，吸风装置的作用为.当运用“追位”工作模式时,运用材料更加平整，不会因为拄料时的振动及传整器检测误差，7) .手动/自动：设定机器工作模式
11、，在“手动”运行模式时，机器的每个操作单独运行；操作面板上的“起动”按钮不起作用：在“自动”模式下，按下操作面板上的“启动”按钮.机器自动起先循环运行.8) .何服点动/何微连动：在“手动”模式下有效,按下此犍时.送料滚筒依据“点动速度”设定的速度向前送料,上要用于开机时的机器调试.W.何服调试M面D误差脩IE系数；此参数为伺服拉料长度精度的关键数据，在机器出厂时已由询试人员调试完成，非专业人员请勿时整.“误整修正系数”=实际拉科长度”/“拉料长度”.2）0迫位的工作原理（如图7）向眼电机拉料起先时，伺服电机拉料滚筒以“切片速度”的设定值快逑运行，当运行到“切片长度”“补偿长度”的位置时.何服
12、电机起先快速减速到“追色速度”的设定值,并以“迫色速度”的设定值搜寻标记位,一旦搜寻到标记位,马上停止送料,以便精准的切片；假如在“追色长度”的设定值内仍无法找到标记位，机器马上停车,同时触摸屏内显示“追位失败报瞽”。3）追色速度：指设定何眼电机送料滚筒在搜寻色标段的运行速度其设定方式及“切片速度”的设定方式相同；为能稳定的进行搜位工作，其设定值建议在（575Rin）.4）追色长度：指追位传礴器在减速到“追色速度时找寻标记位的长度，假如在“追色长度”内不能找到标记位，机器报警停车（出厂设定佗为IOm）5）补偿长度：机器起先减速的长度=切片长度补偿长度”,为了使机器能精确、快速的切断材料，建议设
13、定为（1-3Inm3报警信息而面：（附图8）实时的核示报料历史记录.操作员可依据报界内容来解除机潺可故障，遹过上下网阅键阅读历史报警记录.苜页报警显示画面12：23：10报辔日期时间报警故障内容HZ?/?16:1?62/87/?16:1?027?16:18027?16:18CACA机！叽机观nn-7-7-71-7-/1.cA-无败无无无无无H1.44dJ而作而I1.J面山而3ffife1.斗UUU斗*-I/k-1.-4.-4-(7追人入人人人助帮HZ7?16:1802/99/?09:55ZA9?99:58四.维护及保养1 .常见故障及处理方法伺服报警:a.报警缘由：一旦伺服电机发出异样信息时，
14、它干腌将报警信号反馈到P1.C,P1.C通过内部程序处理，吩咐机器马上停止运行,同时报警蜂呜器发出警报。b.故障处理：断冲电源开关.然后重新上电,如故障不能消退请和本公司联系.（具体报警内容及处埋方式参照6节）切片数吊到报警；a.报警缘由：当“实际产量”大于或等于“安排产Iir时，P1.C发出主机停止运行指令,同时报普好鸣静!I1.提示操作员模切产量到达.b.故障处理：此为机器正常报警蝌出，按下计数清零粒，对实时产量清雾，IR警消退.追位失败报警：a.报警缘由：当运用追色运行方式时工作时，追色运行不能在“追色长度内找到色标,系统作报郭谕出.b.故障处理：重新询整材料色标和色标传感静间的位21.
