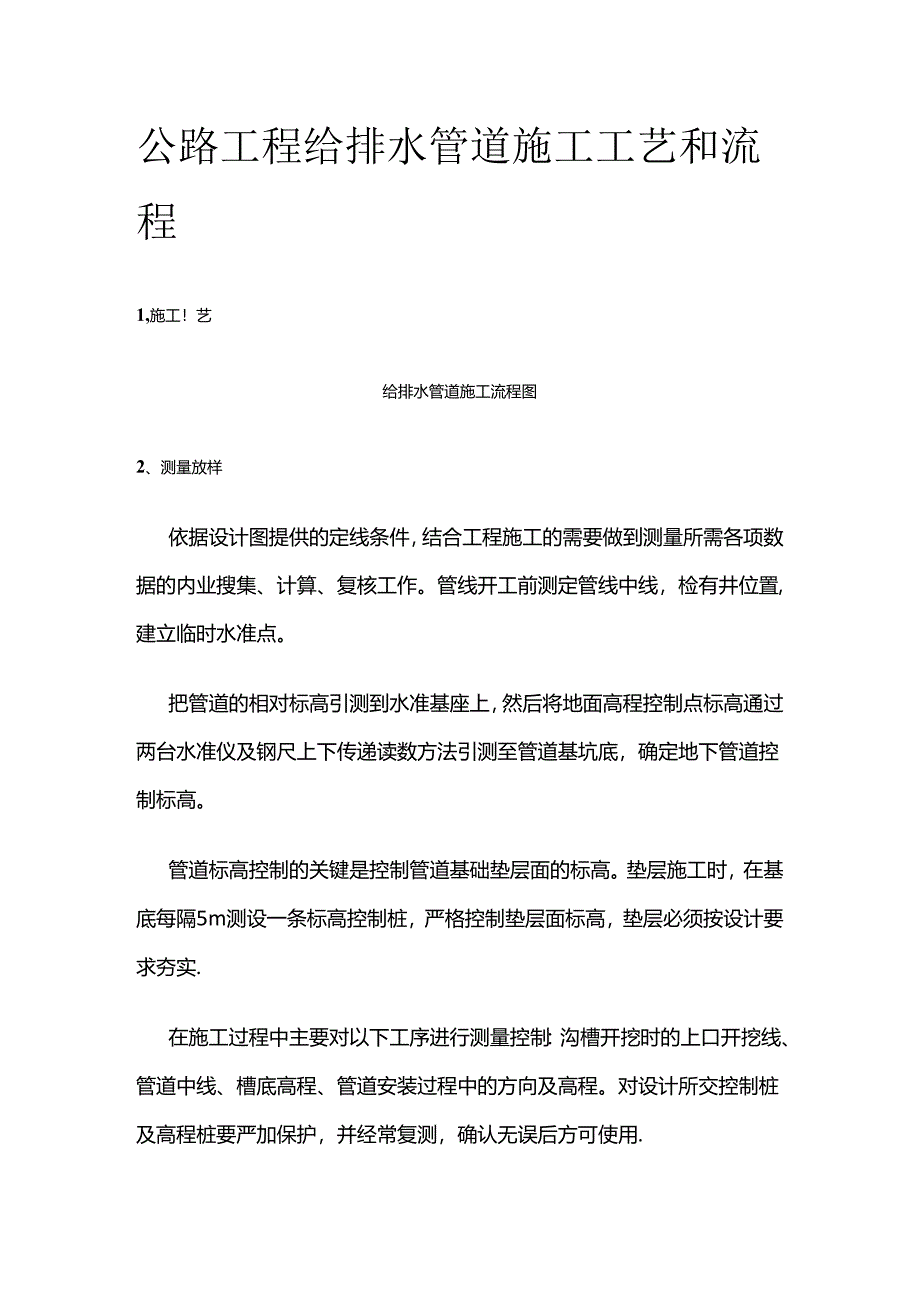

1、公路工程给排水管道施工工艺和流程1,施工!艺给排水管道施工流程图2、测量放样依据设计图提供的定线条件,结合工程施工的需要做到测量所需各项数据的内业搜集、计算、复核工作。管线开工前测定管线中线,检有井位置,建立临时水准点。把管道的相对标高引测到水准基座上,然后将地面高程控制点标高通过两台水准仪及钢尺上下传递读数方法引测至管道基坑底,确定地下管道控制标高。管道标高控制的关键是控制管道基础垫层面的标高。垫层施工时,在基底每隔5m测设一条标高控制桩,严格控制垫层面标高,垫层必须按设计要求夯实.在施工过程中主要对以下工序进行测量控制:沟槽开挖时的上口开挖线、管道中线、槽底高程、管道安装过程中的方向及高程

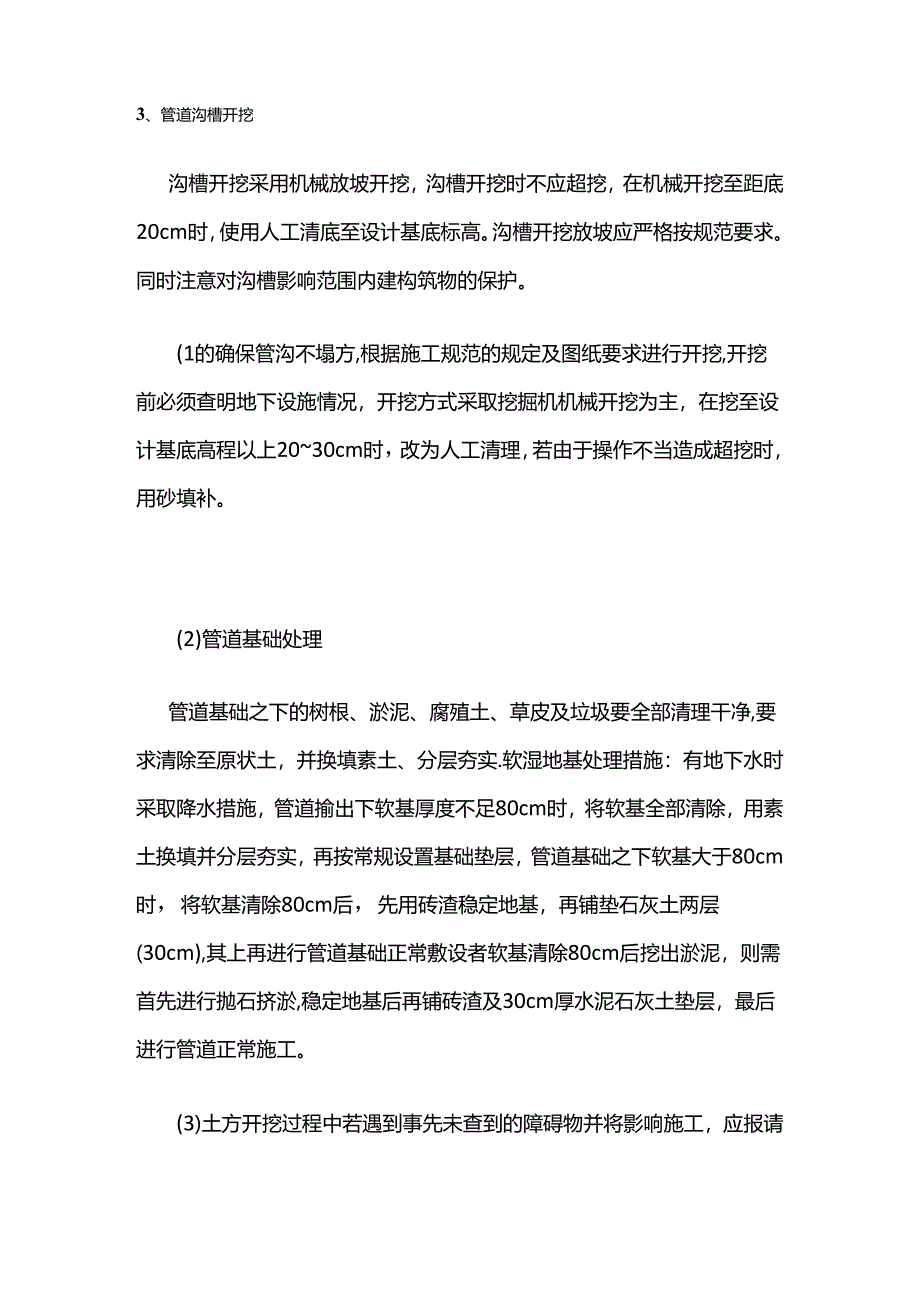

2、。对设计所交控制桩及高程桩要严加保护,并经常复测,确认无误后方可使用.3、管道沟槽开挖沟槽开挖采用机械放坡开挖,沟槽开挖时不应超挖,在机械开挖至距底20cm时,使用人工清底至设计基底标高。沟槽开挖放坡应严格按规范要求。同时注意对沟槽影响范围内建构筑物的保护。(1的确保管沟不塌方,根据施工规范的规定及图纸要求进行开挖,开挖前必须查明地下设施情况,开挖方式采取挖掘机机械开挖为主,在挖至设计基底高程以上2030cm时,改为人工清理,若由于操作不当造成超挖时,用砂填补。(2)管道基础处理管道基础之下的树根、淤泥、腐殖土、草皮及垃圾要全部清理干净,要求清除至原状土,并换填素土、分层夯实.软湿地基处理措施

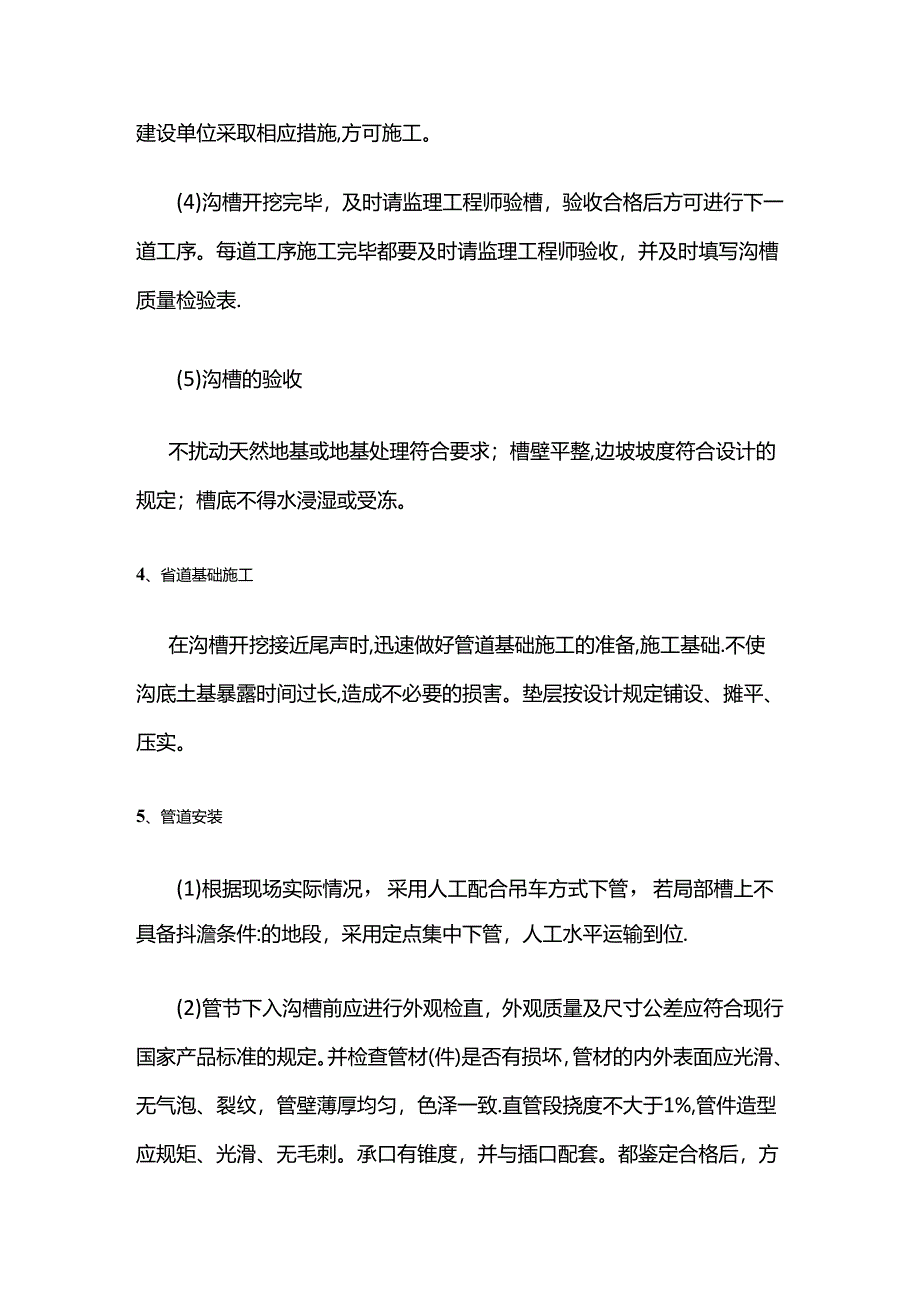

3、:有地下水时采取降水措施,管道揄出下软基厚度不足80cm时,将软基全部清除,用素土换填并分层夯实,再按常规设置基础垫层,管道基础之下软基大于80cm时,将软基清除80cm后,先用砖渣稳定地基,再铺垫石灰土两层(30cm),其上再进行管道基础正常敷设者软基清除80cm后挖出淤泥,则需首先进行抛石挤淤,稳定地基后再铺砖渣及30cm厚水泥石灰土垫层,最后进行管道正常施工。(3)土方开挖过程中若遇到事先未查到的障碍物并将影响施工,应报请建设单位采取相应措施,方可施工。(4)沟槽开挖完毕,及时请监理工程师验槽,验收合格后方可进行下一道工序。每道工序施工完毕都要及时请监理工程师验收,并及时填写沟槽质量检验
