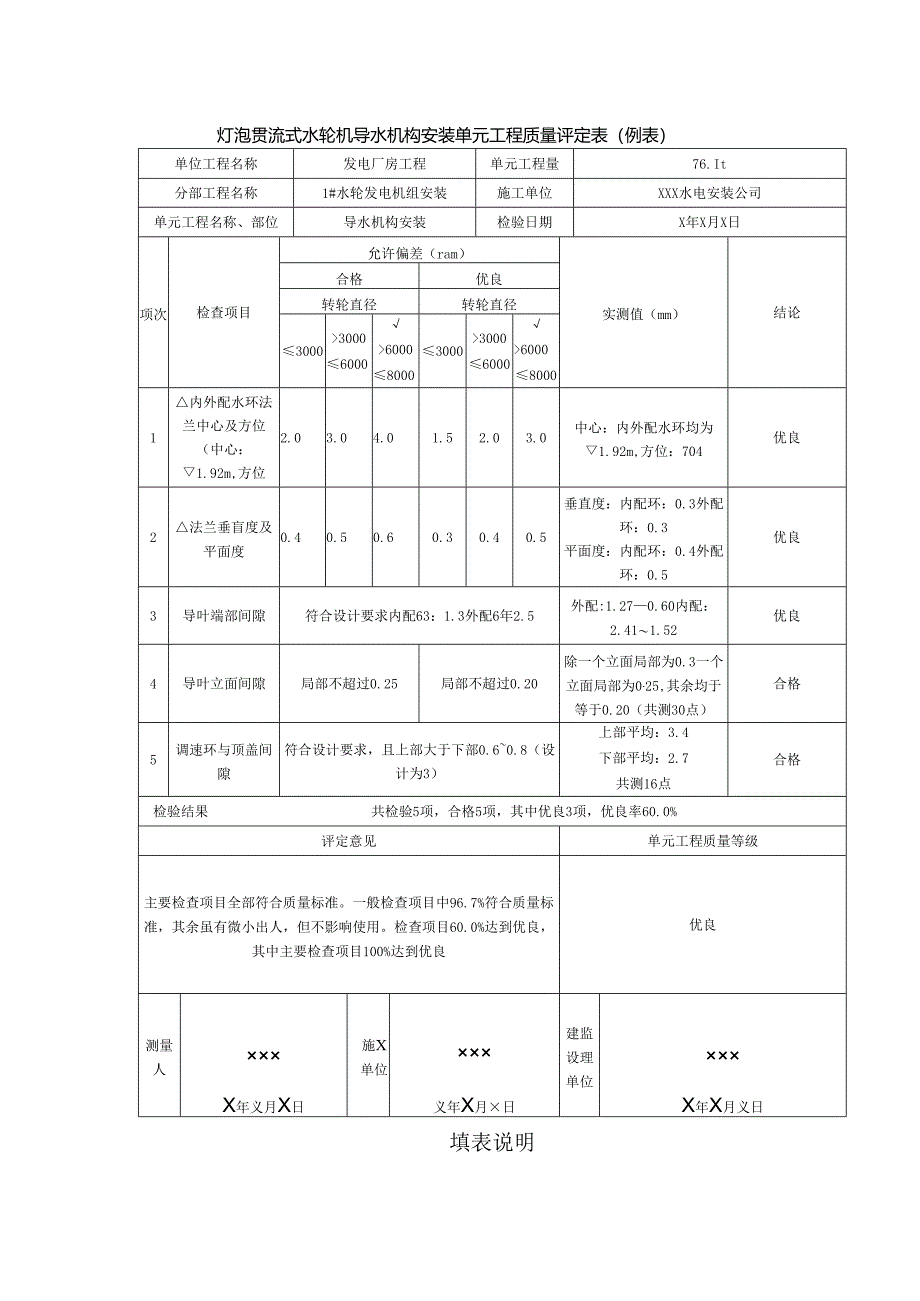

1、灯泡贯流式水轮机导水机构安装单元工程质量评定表（例表）单位工程名称发电厂房工程单元工程量76.It分部工程名称1#水轮发电机组安装施工单位XXX水电安装公司单元工程名称、部位导水机构安装检验日期X年X月X日项次检查项目允许偏差（ram）实测值（mm）结论合格优良转轮直径转轮直径30003000600060008000300030006000600080001内外配水环法兰中心及方位（中心：1.92m,方位70Imm）2.03.04.01.52.03.0中心：内外配水环均为1.92m,方位：704优良2法兰垂盲度及平面度0.40.50.60.30.40.5垂直度：内配环：0.3外配环：0.3平面
2、度：内配环：0.4外配环：0.5优良3导叶端部间隙符合设计要求内配63：1.3外配6年2.5外配:1.270.60内配：2.411.52优良4导叶立面间隙局部不超过0.25局部不超过0.20除一个立面局部为0.3一个立面局部为025,其余均于等于0.20（共测30点）合格5调速环与顶盖间隙符合设计要求，且上部大于下部0.60.8（设计为3）上部平均：3.4下部平均：2.7共测16点合格检验结果共检验5项，合格5项，其中优良3项，优良率60.0%评定意见单元工程质量等级主要检查项目全部符合质量标准。一般检查项目中96.7%符合质量标准，其余虽有微小出人，但不影响使用。检查项目60.0%达到优良，

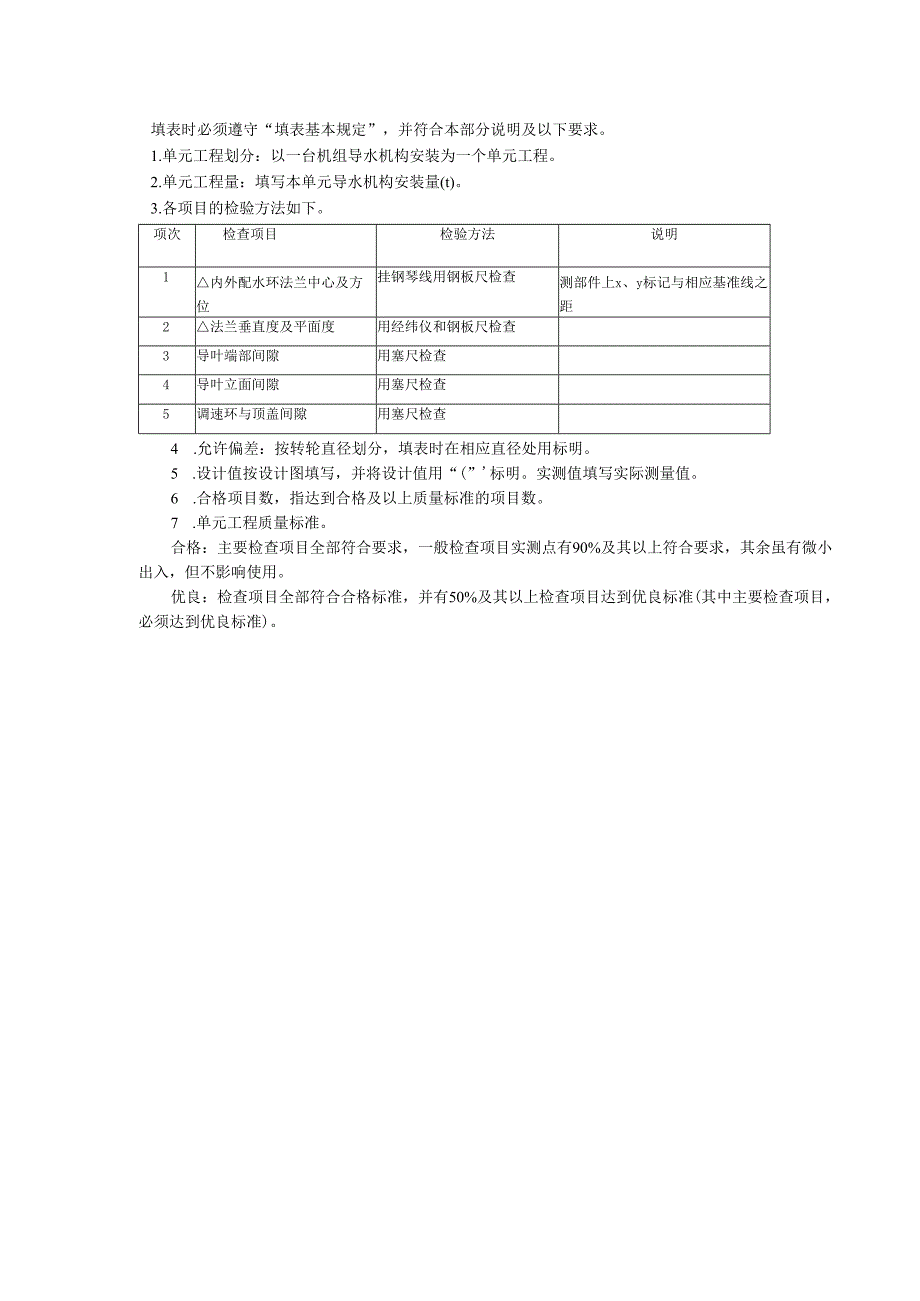

3、其中主要检查项目100%达到优良优良测量人X年义月X日施X单位义年X月日建监设理单位X年X月义日填表说明填表时必须遵守“填表基本规定”，并符合本部分说明及以下要求。1.单元工程划分：以一台机组导水机构安装为一个单元工程。2.单元工程量：填写本单元导水机构安装量(t)。3.各项目的检验方法如下。项次检查项目检验方法说明1内外配水环法兰中心及方位挂钢琴线用钢板尺检查测部件上x、y标记与相应基准线之距2法兰垂直度及平面度用经纬仪和钢板尺检查3导叶端部间隙用塞尺检查4导叶立面间隙用塞尺检查5调速环与顶盖间隙用塞尺检查4 .允许偏差：按转轮直径划分，填表时在相应直径处用标明。5 .设计值按设计图填写，并将设计值用“(”标明。实测值填写实际测量值。6 .合格项目数，指达到合格及以上质量标准的项目数。7 .单元工程质量标准。合格：主要检查项目全部符合要求，一般检查项目实测点有90%及其以上符合要求，其余虽有微小出入，但不影响使用。优良：检查项目全部符合合格标准，并有50%及其以上检查项目达到优良标准(其中主要检查项目，必须达到优良标准)。
