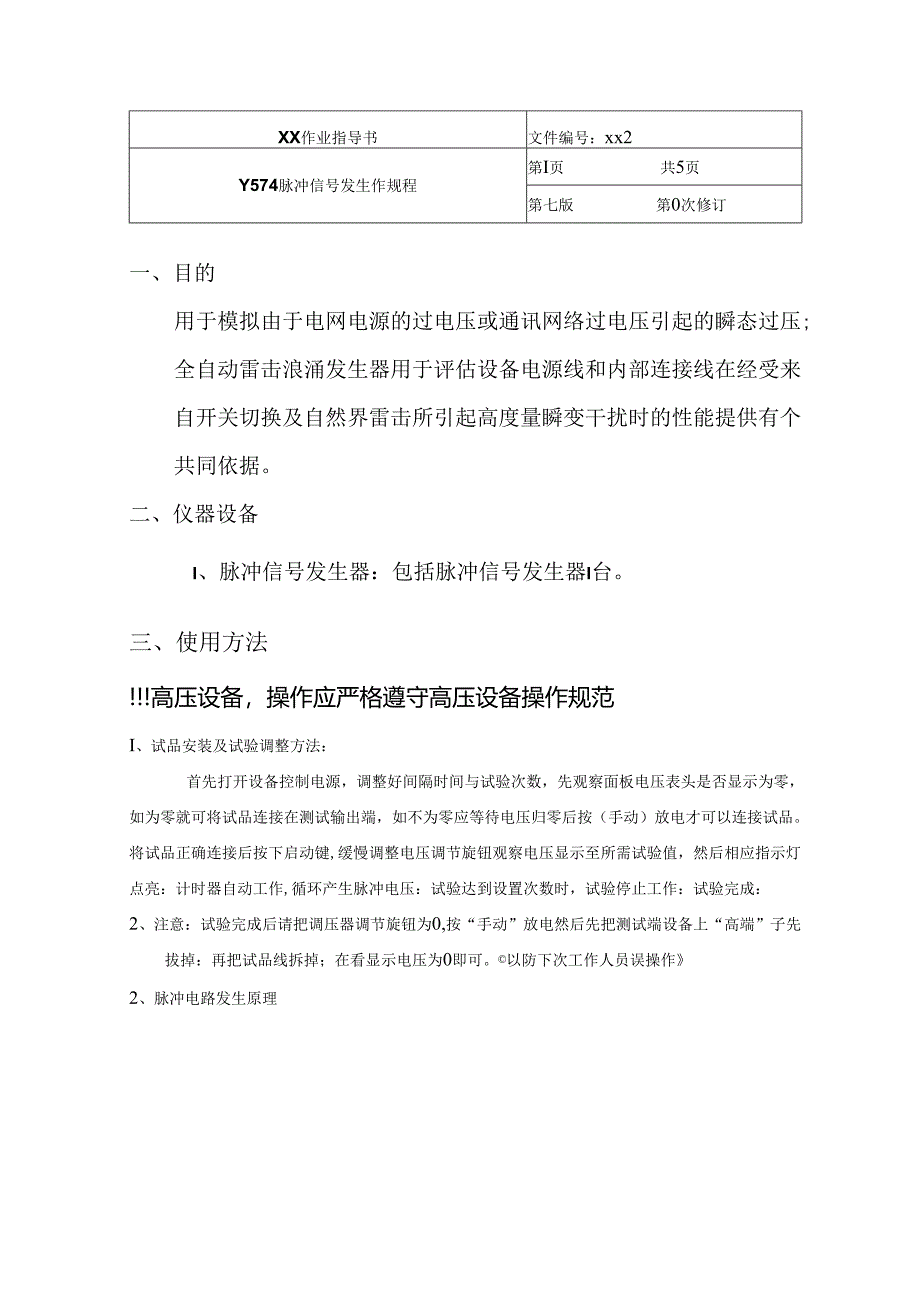

1、XX作业指导书文件编号：xx2Y574脉冲信号发生作规程第I页共5页第七版第0次修订一、目的用于模拟由于电网电源的过电压或通讯网络过电压引起的瞬态过压;全自动雷击浪涌发生器用于评估设备电源线和内部连接线在经受来自开关切换及自然界雷击所引起高度量瞬变干扰时的性能提供有个共同依据。二、仪器设备I、脉冲信号发生器：包括脉冲信号发生器I台。三、使用方法!高压设备，操作应严格遵守高压设备操作规范I、试品安装及试验调整方法：首先打开设备控制电源，调整好间隔时间与试验次数，先观察面板电压表头是否显示为零，如为零就可将试品连接在测试输出端，如不为零应等待电压归零后按（手动）放电才可以连接试品。将试品正确连接后

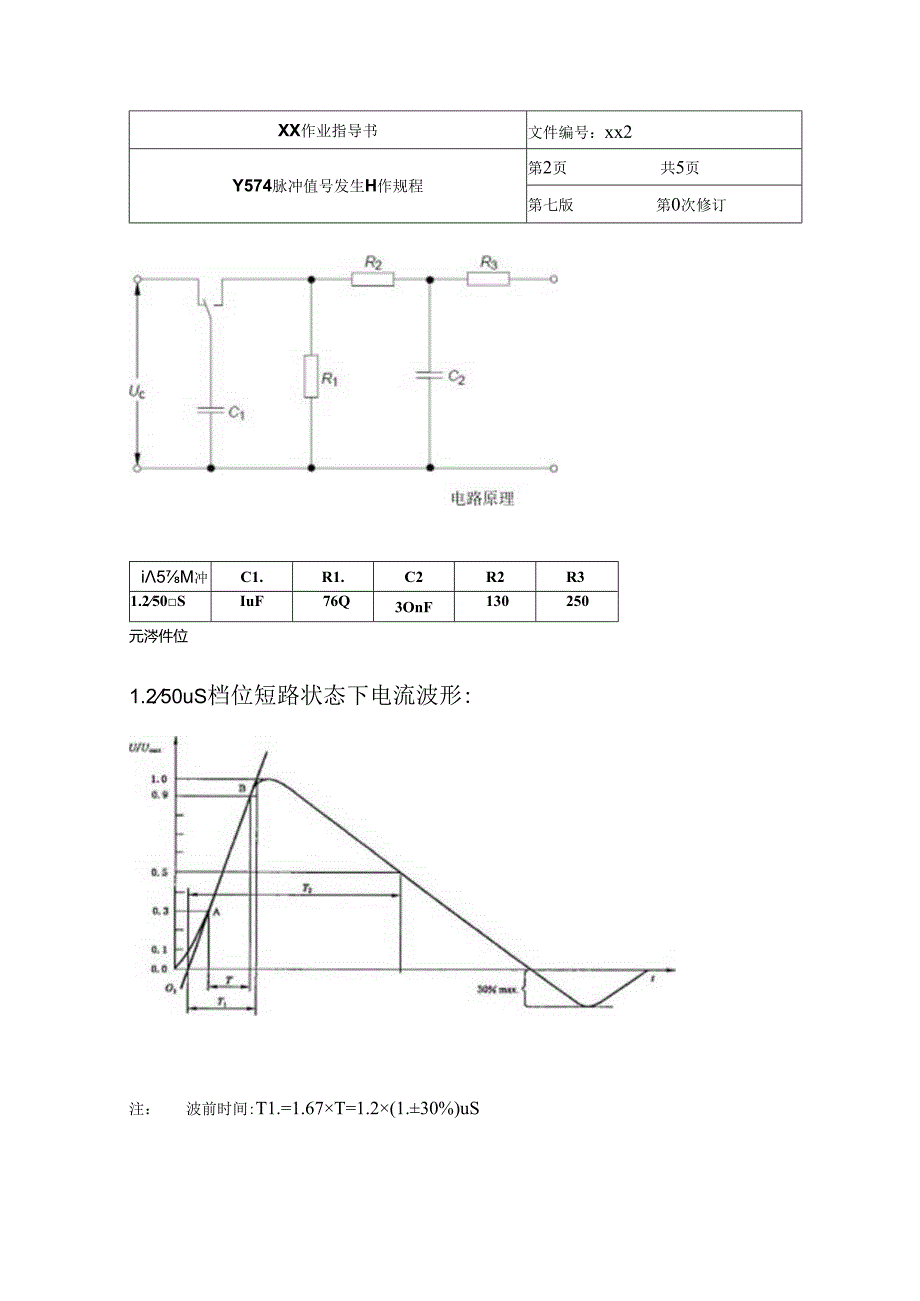

2、按下启动键,缓慢调整电压调节旋钮观察电压显示至所需试验值，然后相应指示灯点亮：计时器自动工作,循环产生脉冲电压：试验达到设置次数时，试验停止工作：试验完成：2、注意：试验完成后请把调压器调节旋钮为0,按“手动”放电然后先把测试端设备上“高端”子先拔掉：再把试品线拆掉；在看显示电压为0即可。以防下次工作人员误操作2、脉冲电路发生原理XX作业指导书文件编号：xx2Y574脉冲值号发生H作规程第2页共5页第七版第0次修订i5M冲C1.R1.C2R2R31.250SIuF76Q3OnF130250元涔件位1.250uS档位短路状态下电流波形:注：波前时间:T1.=1.67T=1.2(1.30%)uSX

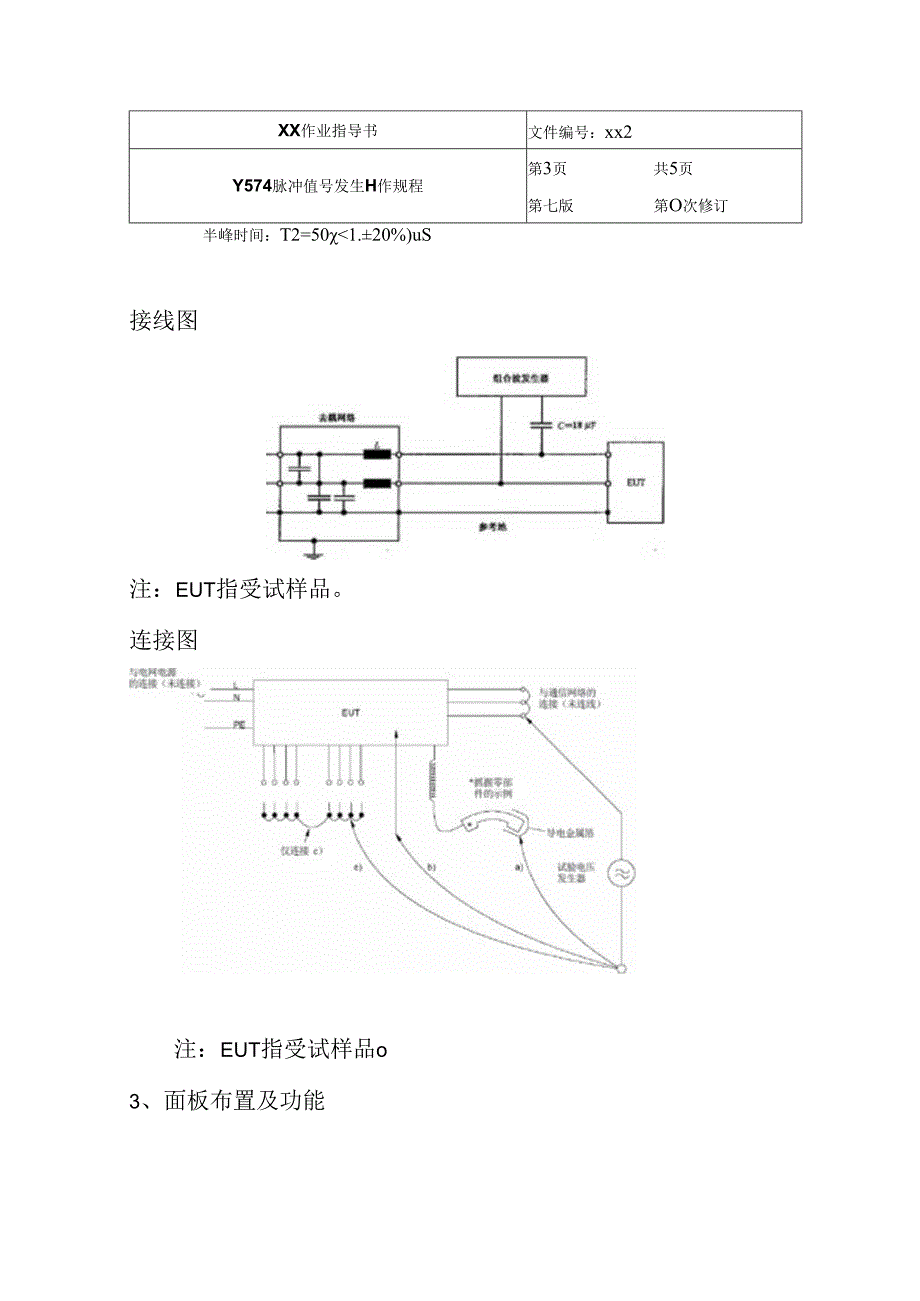

3、X作业指导书文件编号：xx2Y574脉冲值号发生H作规程第3页共5页第七版第O次修订半峰时间：T2=501.20%)uS接线图注：EUT指受试样品。连接图注：EUT指受试样品o3、面板布置及功能XX作业指导书文件编号：xx2Y574脉冲信号发生IM作规程第4页共5页第七版第0次修订SH3101B脉冲信号发生器I1.1.I1.电1.t笈示KV试验次数间隔时间电压谢节手动启动停止广州信禾检测设备有限公司电压显示:脉冲电压显示电压调节：调整脉冲电压启动：启动试验停止：停止试验电源：设备电源开关手动：手动输出电压间隔时间：电容充电时间设定(1-99S99)试验次数：预理试哙次数4、后板布置及功能测试输出：接测试试品(注：试脸时内部电容存懂有大员电荷，应在表头显示无电压显示时连接试品)XX作业指导书文件编号：xx2Y574脉冲值号发生时作规程第5页共5页第七版第0次修订高端低端测试输出端地保险丝控制电源。O。（测试输出端）尚端与低端连接到样品即可；（高端与1.250uS这两端是一致）六、注意事项：1 .设备在试验过程中，应注意用电安全，设备必须可靠接地。2 .试验员必须有防触电保护设施：并严格遵守高压操作规范3 .试购时内部电容存储有大量电荷，应在表头显示无电压显示时连接试晶4 .试验结束后逆时针旋转电压调节旋钮，待电压表显示电压为0时，切断所有电源“编制:审核:批准:批准日期:
