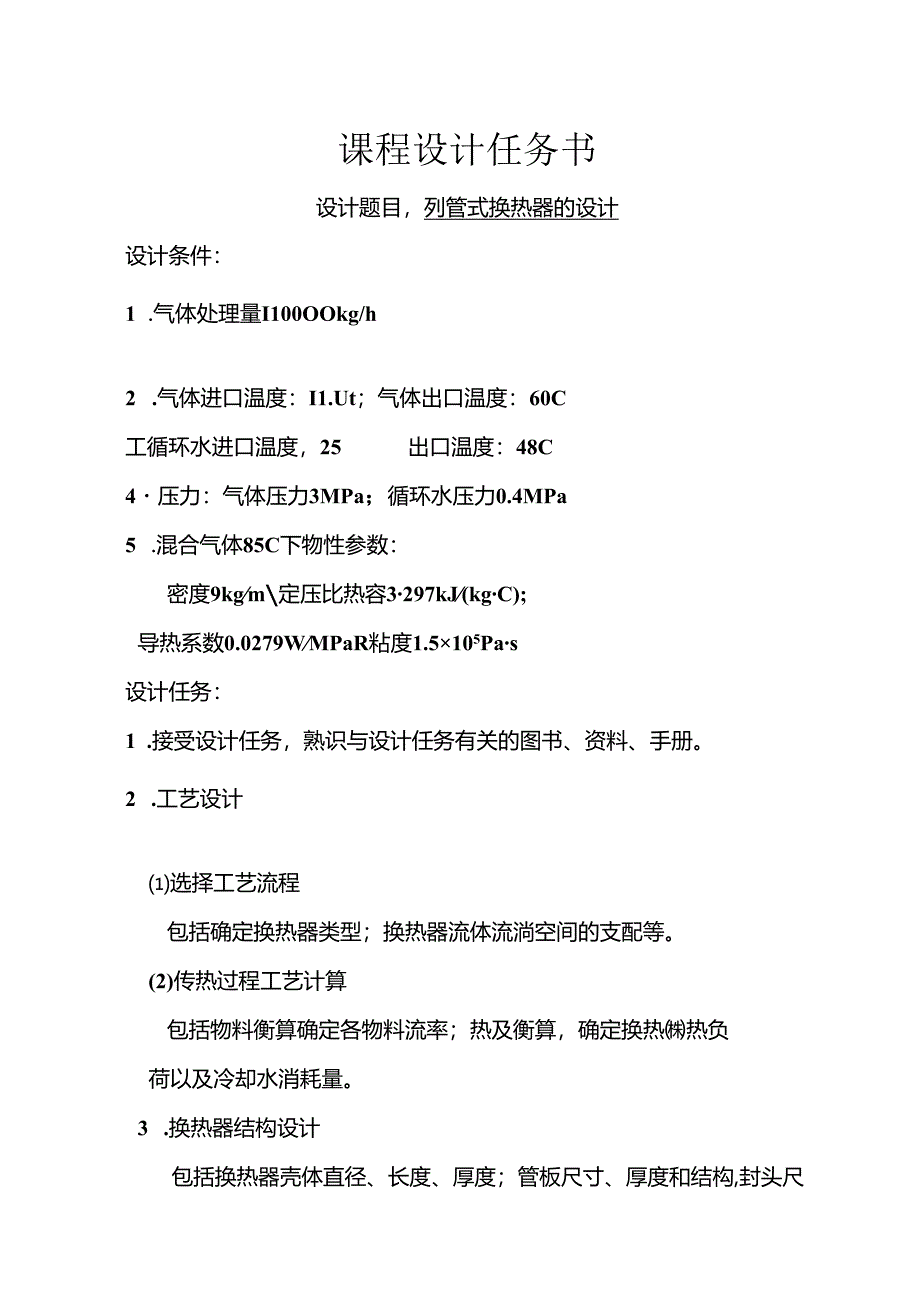

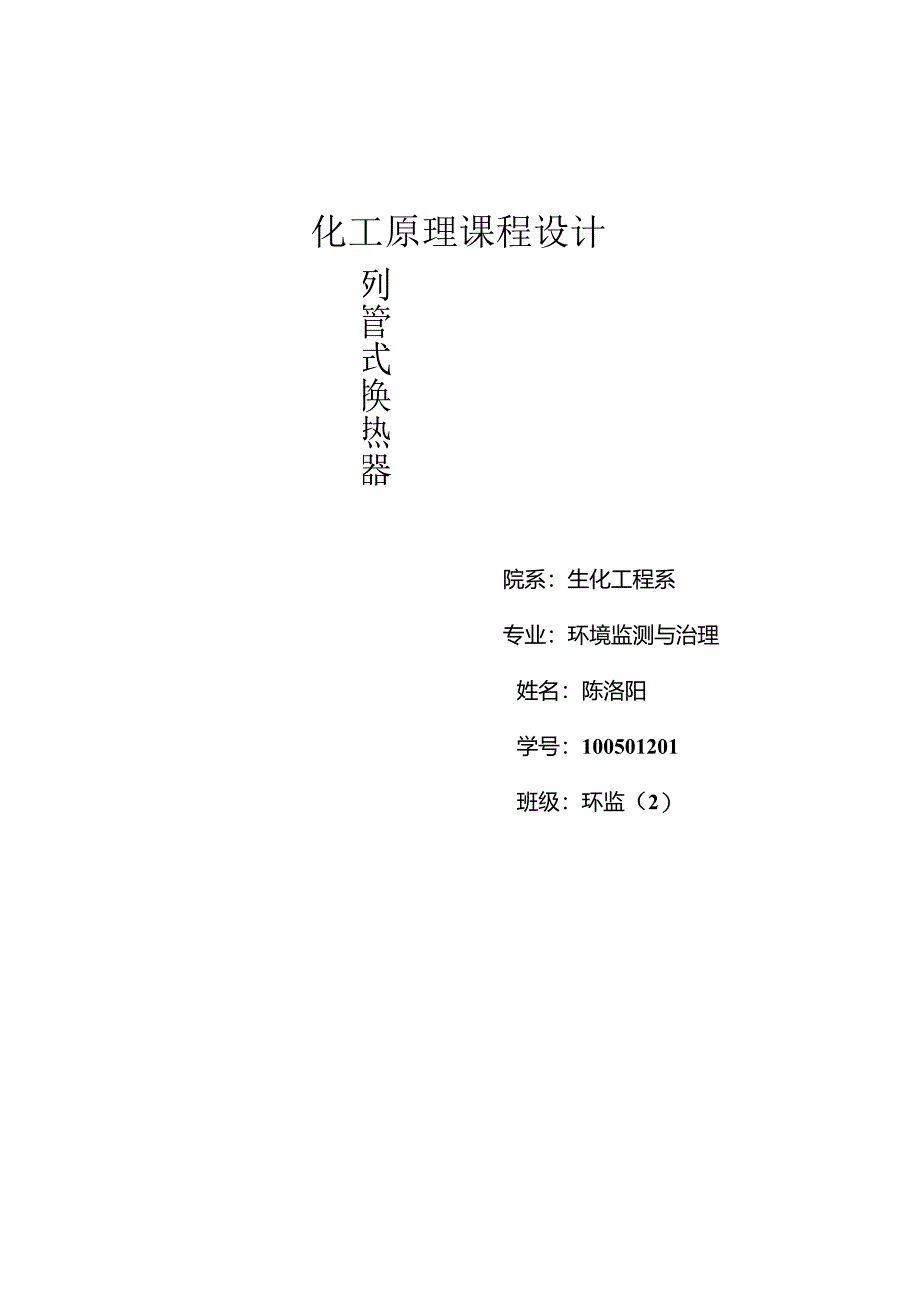

1、化工原理课程设计列管式换热器院系：生化工程系专业：环境监测与治理姓名：陈洛阳学号：100501201班级：环监（2）课程设计任务书设计题目，列管式换热器的设计设计条件：1 .气体处理量I100OOkg/h2 .气体进口温度：I1.Ut；气体出口温度：60C工循环水进口温度，25出口温度：48C4压力：气体压力3MPa；循环水压力0.4MPa5 .混合气体85C下物性参数：密度9kgm定压比热容3297kJ(kgC);导热系数0.0279WMPaR粘度1.5105Pas设计任务：1 .接受设计任务，熟识与设计任务有关的图书、资料、手册。2 .工艺设计选择工艺流程包括确定换热器类型；换热器流体流淌

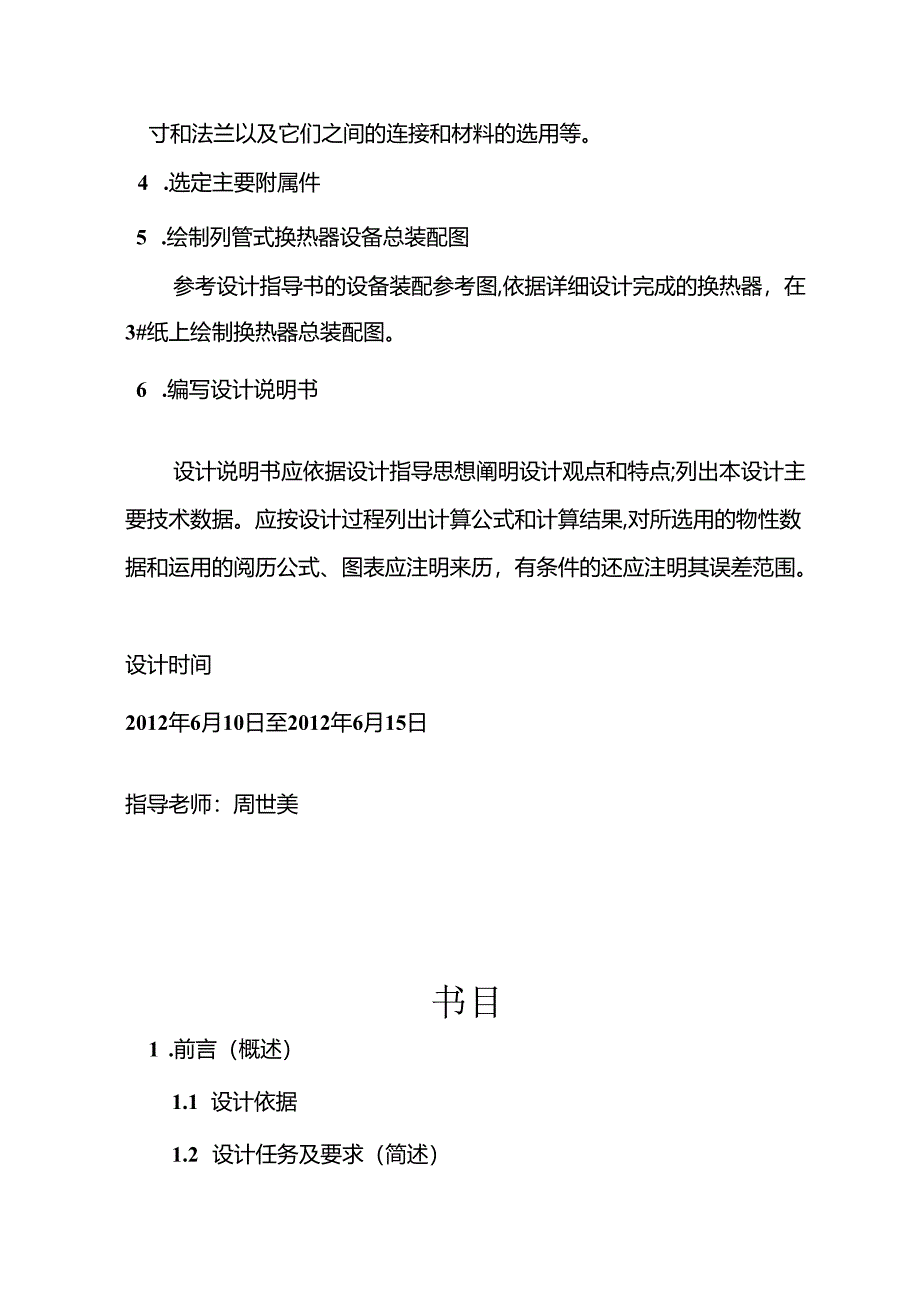

2、空间的支配等。(2)传热过程工艺计算包括物料衡算确定各物料流率；热及衡算，确定换热热负荷以及冷却水消耗量。3 .换热器结构设计包括换热器壳体直径、长度、厚度；管板尺寸、厚度和结构,封头尺寸和法兰以及它们之间的连接和材料的选用等。4 .选定主要附属件5 .绘制列管式换热器设备总装配图参考设计指导书的设备装配参考图,依据详细设计完成的换热器，在3#纸上绘制换热器总装配图。6 .编写设计说明书设计说明书应依据设计指导思想阐明设计观点和特点;列出本设计主要技术数据。应按设计过程列出计算公式和计算结果,对所选用的物性数据和运用的阅历公式、图表应注明来历，有条件的还应注明其误差范围。设计时间2012年6月
3、10日至2012年6月15日指导老师：周世美书目1 .前言（概述）1.1 设计依据1.2 设计任务及要求（简述）1.3 工艺流程简图及方案论证2 .换热器的工艺设计计算2.1 传热面积的初定2.2 主要工艺尺寸的确定2.3 确定精确的管子数2.4 流体流淌阻力的计算2.5 总传热系数的校核2.6 传热面积的校核3 .换热器结构设计3.1 壳体壁厚的计算3.2 管板结构和尺寸的确定3.3 管板与壳体、封头的连接3.4 温差应力补偿4 .设计结果汇总（列表）5 .设计评述（结束语）6 .参考资料1 .前言1.1 设计依据选用固定管板式换热器，水走管程，空气走壳程，管内流速为0.5ms,空气是加热剂
4、，水是冷却剂，循环水的进口湿度为25C：出口温度为45C,材质选择的为碳钢。换热器分为几大类：夹食式换热器，沉醉式蛇管换热器，喷淋式换热器，套管式换热器，螺旋板式换热器，板翅式换热罂，热管式换热器，列管式换热器等。不同的换热器适用丁不同的场合。而列管式换热器在生产中被广泛利用.它的结构荷洁、坚实、制造较简洁、处理实力大、适应性大、操作弹性较大。尤其在高压、高温柔大型装置中运用更为普遍.所以首选列管式换热器作为设计基础。I-折就指板;2管束;3-壳体;4-折头;5-接管；6-管板图4-36固定管板式换热器1.2 设计任务及要求设计任务：换热器的工艺设计换热器的结构设计设计结果汇总设计评述（结束语
5、）参考资料设计参数：气体处理量：15000kg/h；气体进口温度：HO气体出口温度：60C循环水进口温度：28出口温度：45C压力：气体压力3MPa;循环水压力0.4MPa要求：设计说明书体现设计思路和详细的设计方法换热器装配图（3#）一份2.换热器的工艺计C三物性参数：壳体混合气体的定性温度:T=(U0+60)2=85C管程水的定性温度：t=(45+28)/2=36.5C依据定性温度查取管程潦体的物性参数，并结合已知壳程流体的物性参数如下：混合气体85C卜的物性参数：密度9kgm,；定压比热容3.297kj(kg:导热系数0.0279W(mC):粘度1.5X1.O5Pas水35C下的物性参数
6、：密度994kg/：定压比热容408kJ(kgC):导热系数0.626W(mC):粘度7.2510,Pas2.1 传热面积的初定(1) 计算热负荷无相变Q=q.Cp(Ti-T2)=(100003600)329710X(110-60)=411250V又因为Q=(1.051.10)Q簸取Q=1.05Q所以Q=1.05411250W=431812.5W(2) 冷却水的用量qm2=Q/C2(t-t2)=431812.54.08(40-25)=6.09kg/s(3) 计算两流体的平均温度t=(t-t2)1.n(t1t2)=(110-40)-(60-25)In(110-40)(60-25)J=47.8C而
7、p=(t,-t,)(1-t,)=(40-25)(110-25)=0.21R=(T1-Ta)(t2-t1)=2,9查表得.84所以%=。&Zit建=O.84X47.8=40.2C依据两流体的状况假设K估=200/(mjk)故Ae=Q/(Ktttm)=411250/(200X40.2)=51.4m22.2 主要工艺尺寸的确定由于=8536.5=48.5CV55C所以以选用固定管板式列管换热器由换热器系列标准中选定固定式换热器有关参数如下壳径/mm500管子尺寸/三252.5公称压力/MPa2.5管长/m6公称面积/in270管子总数152管程数4管子排列方法正三角形实际传热面积A=n11do1.=
