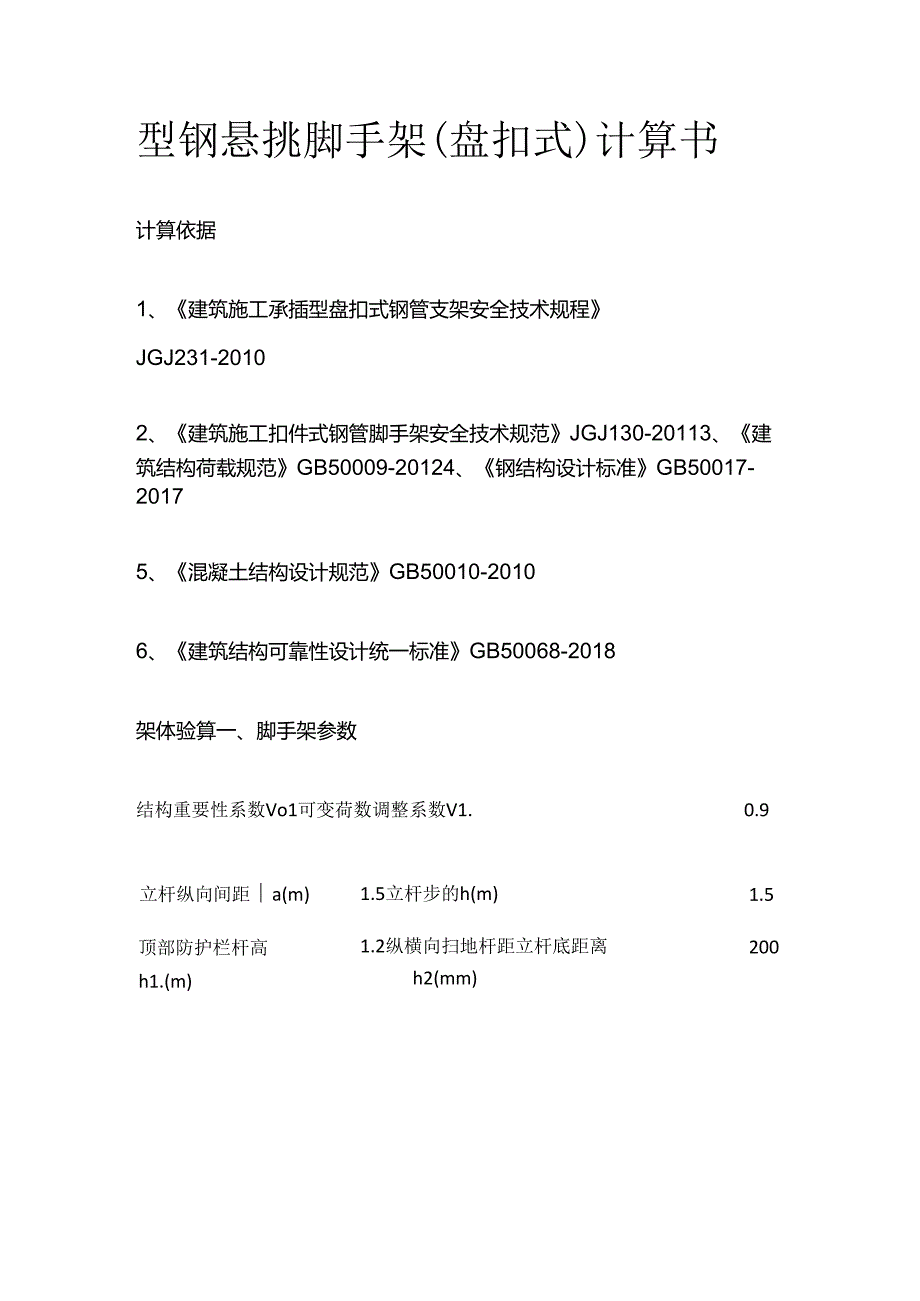

1、型钢悬挑脚手架(盘扣式)计算书计算依据1、建筑施工承插型盘扣式钢管支架安全技术规程JGJ231-20102、建筑施工扣件式钢管脚手架安全技术规范JGJ130-20113、建筑结构荷载规范GB50009-20124、钢结构设计标准GB50017-20175、混凝土结构设计规范GB50010-20106、建筑结构可靠性设计统一标准GB50068-2018架体验算一、脚手架参数结构重要性系数Vo1可变荷数调整系数V1.0.9立杆纵向间距a(m)1.5立杆步的h(m)1.5顶部防护栏杆高h1.(m)1.2纵横向扫地杆距立杆底距离h2(mm)200立杆排号立杆依次横距b(m)立杆搭设高度Hs(m)10.

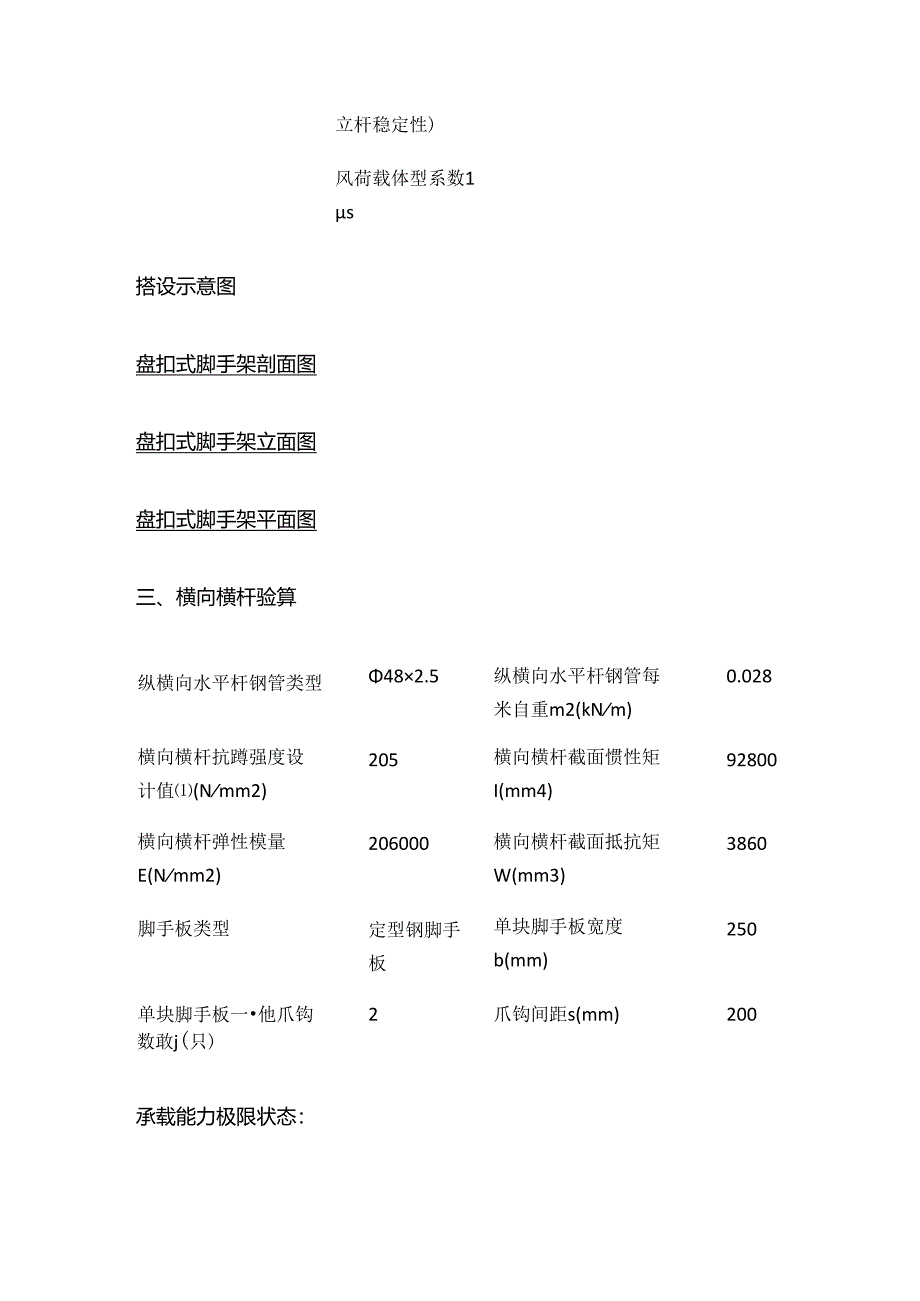

2、151820.918二、荷载设计脚手板类型定型钢脚手板脚手板自重标准值Gkjb(kNm2)0.35脚手板铺设方式2步1设密日式安全立网自揖标准值GkmW(kNm2)0.01挡脚板类型竹串片脚手板挡栏杆与挡脚板自0.17板重标准值Gkdb(kNm)挡脚板铺设方式2步1设单块脚手板宽度250单块脚手板一侧2b(mm)爪钩数量j爪钩间距s(mm)200装修脚手架作业层2装修脚手架荷栽2数nzj标准值Qkzj(kNm2)风荷载标准值基本风压0.30.379,sk(kNm2)(连墙0(kNm2)0.33件、立杆稳定性)风荷载高度变化系数W(连墙件、1.264,1.1立杆稳定性)风荷载体型系数1s搭设示意
3、图盘扣式脚手架剖面图盘扣式脚手架立面图盘扣式脚手架平面图三、横向横杆验算纵横向水平杆钢管类型482.5纵横向水平杆钢管每米自重m2(kNm)0.028横向横杆抗蹲强度设计值(Nmm2)205横向横杆截面惯性矩I(mm4)92800横向横杆弹性模量E(Nmm2)206000横向横杆截面抵抗矩W(mm3)3860脚手板类型定型钢脚手板单块脚手板宽度b(mm)250单块脚手板一他爪钩2爪钩间距s(mm)200数敢j(只)承载能力极限状态：q=b(1.3Gkjb+1.51.Qkzj)=0.25(1.3O.35+1.5O.92)=0.789kNma=1.5m,脚手板通过爪钩传递给横杆的支座反力为：R=q
4、aj=0.7891.52=0.592kN横杆自重设计值：q1.=1.3m2=1.30.028=0.036kNm正常使用极限状态：q,=b(Gkjb+Qkzj)=0.25(0.35+2)=0.588kNma=1.5m,脚手板通过爪钩传递给横杆的支座反力为：R,=q,1.aj=0.5881.52=0.441kN横杆自重标准值：q1.,=m2=0.028kNm=b=0.9m,计算简图如下1.抗弯验算弯矩图(kNm)Mmax=O.447kNm=0MmaxW=1.0.4471063860=115.924Nmm2f=205Nmm2满足要求。2、挠度验算变形图(mm)vma=1.491mmv=min(1.b
5、150,10=min900150,10=6mm满足要求。四、荷载计算立杆钢管类型483.2立杆每米自亚m1.(kNm)0.035纵横向水平杆钢管类型482.5纵横向水平杆钢管每米臼全m2(kNm)0.028外斜杆材料形式专用斜杆外外杆每米自理m4kNm)0.028外斜杆布置5跨4设外斜杆钢管截面类型482.5单立杆静荷载计算1.结构自重标准值NG1.k(1)、立杆的自重标准值NGIk1.立杆1:NG1.k1.=Hs1.m1.=180.035=0.630kN立杆2:NG1.kI=HS2xm：1.=I8x0.035=0.63OkN(2)、纵向横杆的自重标准值NG1.k2立杆1:步数n1.=(Hs1
6、.-h1.-h2)h=(18-1.2-0.2)/1.5=11NG1.k2=m21.a(n1.+1.)=0.0281.5(1.1.+1.)=0.504kN立杆2:步数2=(Hs2-h1.-h2)h=(18-1.2-0.2)/1.5=11NG1.k2=m21.a(n2+1.)=0.0281.5(1.1.+1.)=0.504kN(3)、横向横杆的自重标准值NG1.k3立杆1:NG1.k3=(1.1.+1)0.0280.9002=0.151kN立杆2:NG1.k3=(1.1.+1.)0.0280.9002=0.151kN(4)、外斜杆的自重标准值NGIk4立杆2:NG1.k4=m4(1.52+1.52
7、)0.5n24/5=0.028(1.52+1.52)0.51145=0.523kN4/5表示专用外斜杆5跨4设结构自重标准值NG1.k总计立杆1:NG1.k=NG1.k1.+NG1.k2+NG1.k3=0.63+0.504+0.151=1.285kN立杆2:NG1.k=NG1.k1.+NG1.k2+NG1.k3+NG1.k4=0.63+0.504+0.151+0.523=1.808kN2、构配件自重标准值NG2k(1)、脚手板的自重标准值NG2k1.立杆1NG2k1.=(n1.+1.)1.a0.9Gkjb1.22=(11+1)1.5000.90.3501.22=1.417kN立杆2NG2k1.
8、=(n2+1.)1.a0.9Gkjb1.22=(1.1.+1.)1.5000.90.3501.22=1.417kN1/2表示脚手板2步1设立杆2:NG2k2=(n2+1.)aGkdb1.2=(1.1.+1.)1.5000.171.2=1.530kN1/2表示挡脚板2步1设(3)、围护材料的自重标准值NG2k3立杆2:NG2k3=Gkmw1.aH=0.011.50018.0=0.270kN构配件自重标准值NG2k总计立杆1:NG2k=NG2k1.=1.417kN立杆2:NG2k=NG2k1.+NG2k2+NG2k3=1.417+1.530+0.270=3.218kN单立杆施工活荷载计算立杆1:N
9、Q1.k=1.a0.9(nzjQkzj)2=1.5000.9(22)/2=2.700kN立杆2:NQ1.k=Ia0.9(nzjQkzj)2=1.5000.9(22)2=2.700kN组合风荷载作用下单立杆轴向力：立杆1:N1.=1.3(NG1.k+NG2k)+0.91.5NQ1.k=1.3(1.285+1.417)+0.91.52.70=7.159kN立杆2:N2=1.3(NG1.k+NG2k)+0.91.5NQ1.k=1.3(1.808+3.218)+0.91.52.70=10.178kN立杆最大轴力设计值N=ma(N1.,N2)=ma(7.159,10.178)=10.178kN五、立杆稳
10、定性验算立杆钢管类型483.2立杆每米自重m1.(kN)0.035立杆截面抵抗矩W(mm3)4730立杆截面回转半径i(mm)15.9立杆抗压强度设计值f(Nmm2)300立杆截面面积A(mm2)450连堵件布置方式两步两跨立杆计算长度系数1.451、立杆长细比验算IO=h=1.451.5=2,175m长细比入=10/i=2.175100015.9=136.792210查表得，=0.276满足要求2、立杆稳定性验算Mw=0.90.91.5k1.ah210=0.90.91.50.3301.501.50210=0.135kNm立杆的轴心压力标准值N,=(NG1.k+NG2k)+NQ1.k=(1.8
11、08+3.218)+2.7=7.725kN立杆的轴心压力设计值N=1.3(NG1.k+NG2k)+0.91.5NQ1.k=1.3X(1.808+3.218)+0.91.52.700=10.178kN=ON(A)+Mw/W=110178.01(0.276450.00)+0.135106/4730=110.558Nmm2f=300Nmm2满足要求！3、立杆底部轴力标准值计算立杆1:恒载标准值FG1.=2.703kN,活载标准值FQ1.=2.7kN立杆2:恒载标准值FG2=5.025kN,活载标准值FQ2=2.7kN连墙件布置方式两步两连端件连接方式扣件连跨接六、连墙件承载力验算连堵件计算长度IO(
12、mm)600连端件截面类型钢管连堵件型号483.5连墙件截面面积Ac(mm2)489连墙件截面回转半15.8连墙件抗压强度设计值205径i(mm)f)(Nmm2)扣件抗滑移折减系0.85扣件连接方式双扣件数N1.w=1.5k1.IH1.=1.5k2h21.a=1.50.37921.521.5=5.12kN长细比入=IOi=6OO15.8=37.975,查规范JGJ231-2010表D得，=0.896连墙件约束脚手架平面外变形所产生的轴向力NO,取3kN(N1.w+N0)(Ac)=(5.117+3)103(0.896489)=18.526Nmm2(f=205Nmm2满足要求！扣件抗滑承载力验算：
13、N1.w+N0=5.117+3=8.117kN0.8512=10.2kN满足要求！悬挑梁验算一、基本参数主梁离地高度(m)50总挑方式普通主梁悬挑主梁间距(mm)1500主梁与建筑物连接方式平铺在楼板上锚固点设置方式压环钢筋压环钢筋直径d(mm)16主梁建筑物外悬挑长度1.(mm)1250主梁外锚固点到建筑物边缘的距离a(mm)100主梁建筑物内锚固长度1.m(mm)1600梁/楼板混凝上强度等级C25二、荷载布置参数支支距主梁外锚支掾件上下固支掾件上下固是否掾掾固点水平距定点的垂直距定点的水平距参与点方离(mm)离1.1.(mm)离1.2(mm)计算号式1上115033001050否拉作各排立杆传至各排立杆传至各排立杆距主主梁间距用梁上荷载标准梁上荷我设计梁外锚固点水1.a(mm)点号值F(kN)值F(kN)平平距(mm)17,72510.178250150027.72510.17811501500附图如下：平面图立面图三、主梁验算
