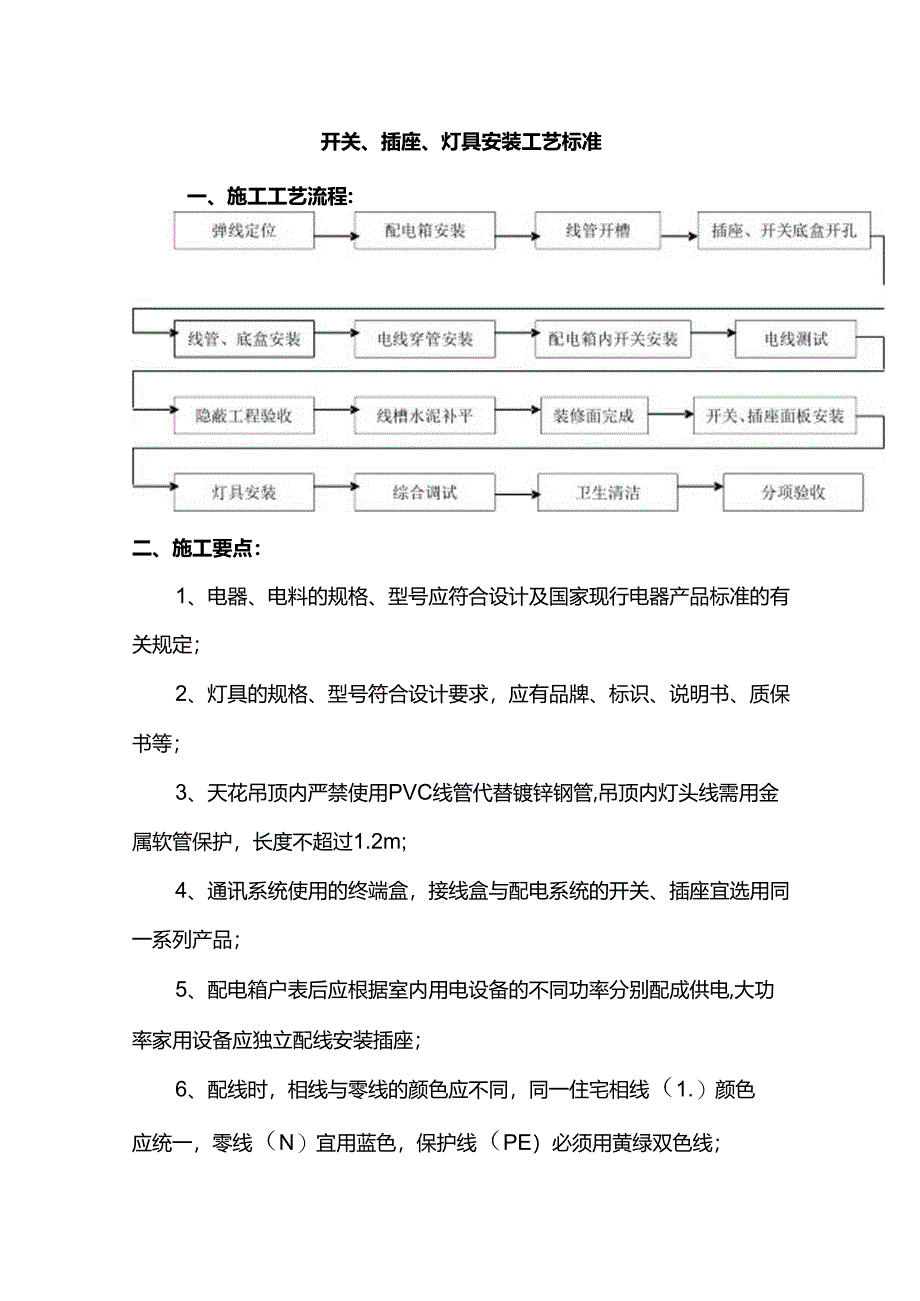

1、开关、插座、灯具安装工艺标准一、施工工艺流程:二、施工要点：1、电器、电料的规格、型号应符合设计及国家现行电器产品标准的有关规定；2、灯具的规格、型号符合设计要求，应有品牌、标识、说明书、质保书等；3、天花吊顶内严禁使用PVC线管代替镀锌钢管,吊顶内灯头线需用金属软管保护，长度不超过1.2m;4、通讯系统使用的终端盒，接线盒与配电系统的开关、插座宜选用同一系列产品；5、配电箱户表后应根据室内用电设备的不同功率分别配成供电,大功率家用设备应独立配线安装插座；6、配线时，相线与零线的颜色应不同，同一住宅相线（1.）颜色应统一，零线（N）宜用蓝色，保护线（PE）必须用黄绿双色线；7、根据设计要求、用

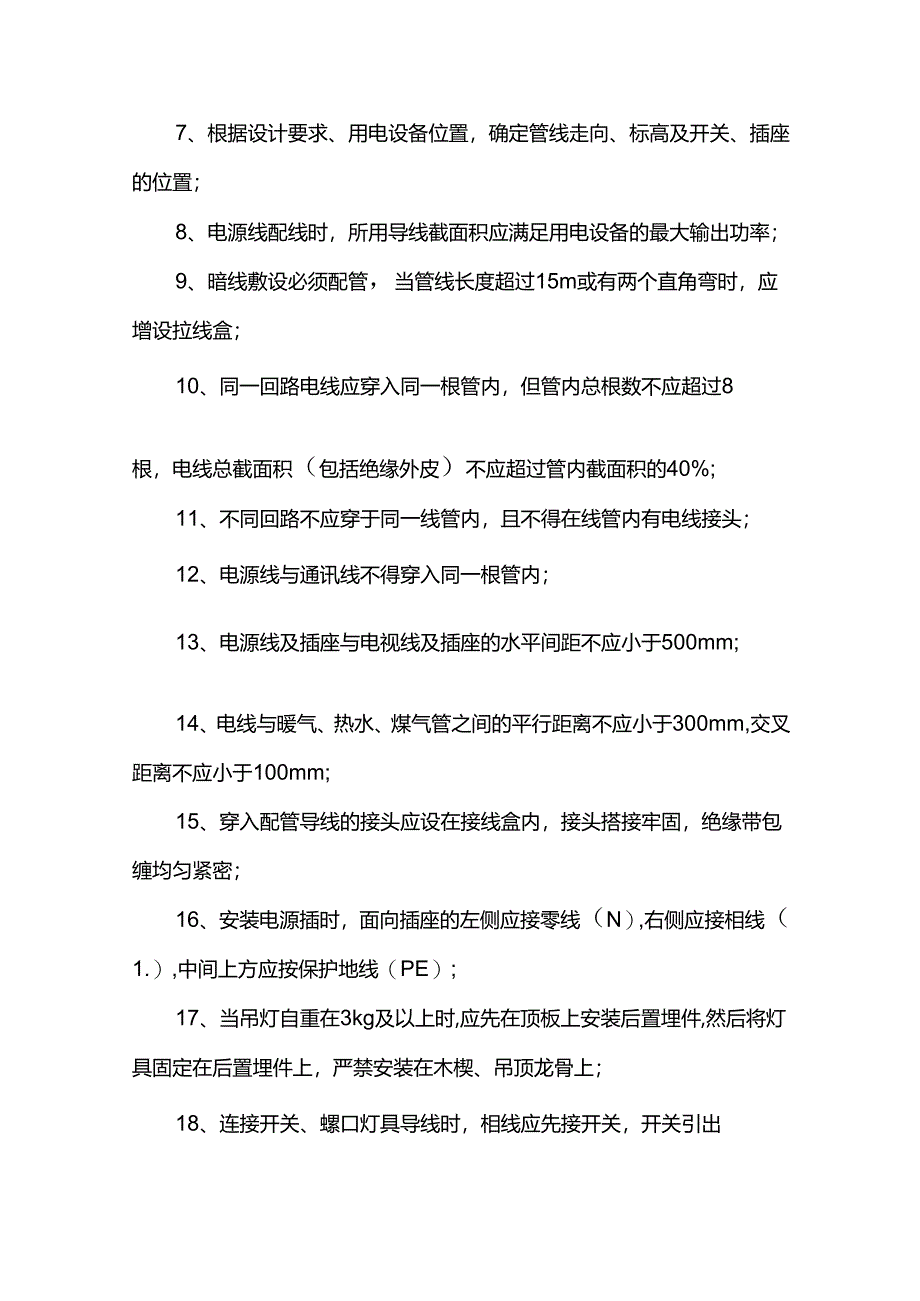

2、电设备位置，确定管线走向、标高及开关、插座的位置；8、电源线配线时，所用导线截面积应满足用电设备的最大输出功率；9、暗线敷设必须配管，当管线长度超过15m或有两个直角弯时，应增设拉线盒；10、同一回路电线应穿入同一根管内，但管内总根数不应超过8根，电线总截面积（包括绝缘外皮）不应超过管内截面积的40%;11、不同回路不应穿于同一线管内，且不得在线管内有电线接头；12、电源线与通讯线不得穿入同一根管内；13、电源线及插座与电视线及插座的水平间距不应小于500mm;14、电线与暖气、热水、煤气管之间的平行距离不应小于300mm,交叉距离不应小于100mm;15、穿入配管导线的接头应设在接线盒内，接

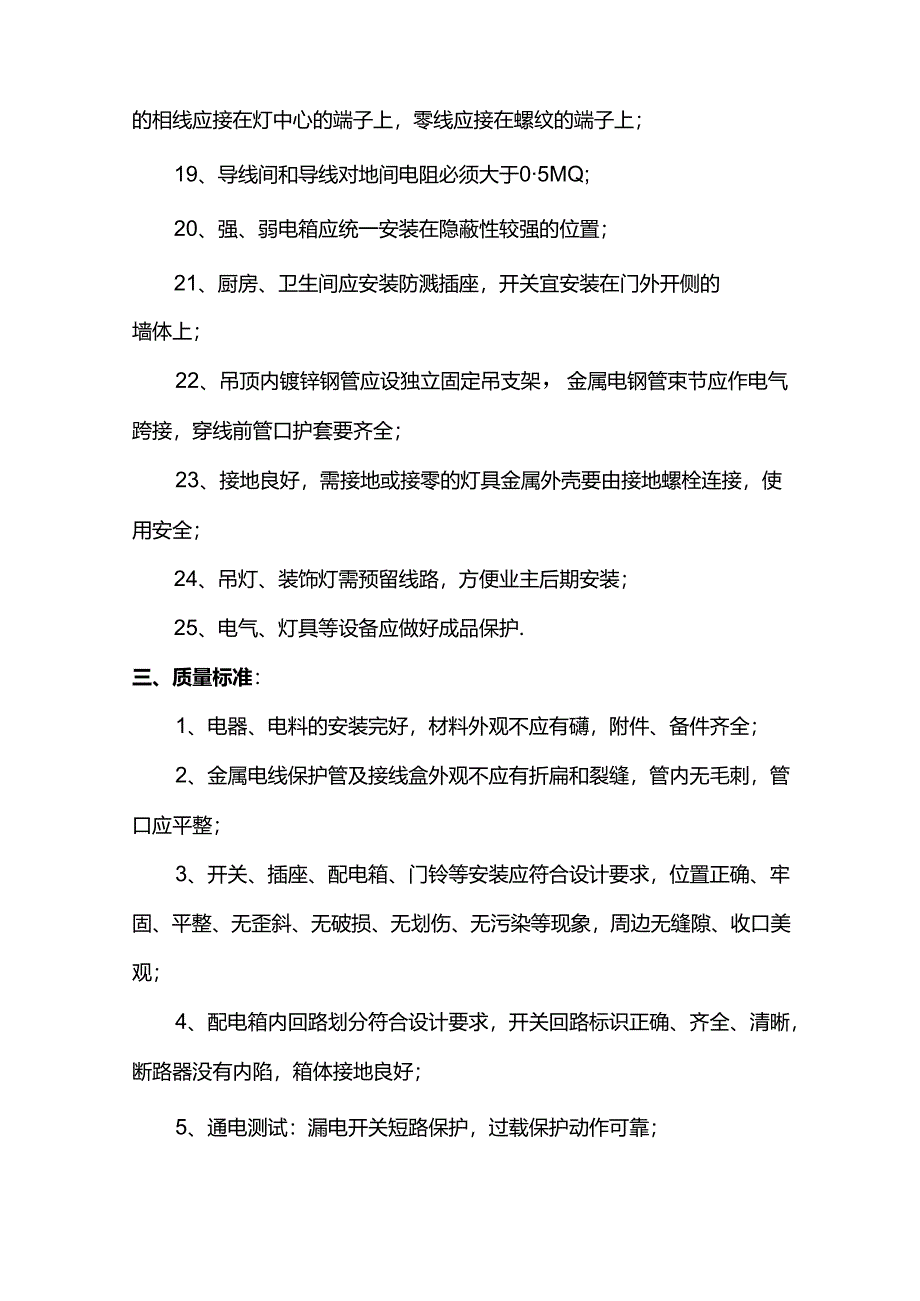

3、头搭接牢固，绝缘带包缠均匀紧密；16、安装电源插时，面向插座的左侧应接零线（N）,右侧应接相线（1.）,中间上方应按保护地线（PE）;17、当吊灯自重在3kg及以上时,应先在顶板上安装后置埋件,然后将灯具固定在后置埋件上，严禁安装在木楔、吊顶龙骨上；18、连接开关、螺口灯具导线时，相线应先接开关，开关引出的相线应接在灯中心的端子上，零线应接在螺纹的端子上；19、导线间和导线对地间电阻必须大于05MQ;20、强、弱电箱应统一安装在隐蔽性较强的位置；21、厨房、卫生间应安装防溅插座，开关宜安装在门外开侧的墙体上；22、吊顶内镀锌钢管应设独立固定吊支架，金属电钢管束节应作电气跨接，穿线前管口护套要齐
4、全；23、接地良好，需接地或接零的灯具金属外壳要由接地螺栓连接，使用安全；24、吊灯、装饰灯需预留线路，方便业主后期安装；25、电气、灯具等设备应做好成品保护.三、质量标准：1、电器、电料的安装完好，材料外观不应有礴，附件、备件齐全；2、金属电线保护管及接线盒外观不应有折扁和裂缝，管内无毛刺，管口应平整；3、开关、插座、配电箱、门铃等安装应符合设计要求，位置正确、牢固、平整、无歪斜、无破损、无划伤、无污染等现象，周边无缝隙、收口美观；4、配电箱内回路划分符合设计要求，开关回路标识正确、齐全、清晰，断路器没有内陷，箱体接地良好；5、通电测试：漏电开关短路保护，过载保护动作可靠；6、配电箱无污染生锈，箱门开关顺畅、自如、关闭严密；7、同一室内的电源、电话、电视等插座面板应在同一水平标高上，高差应小于5mm,并列面板高差小于0.5mm,垂直度小于0.5mm;8、电源插座底边距地宜为300mm,平开关板底边距地宜为1400mm;9、灯具安装位置尺寸符合设计要求，安装必须牢固，横平竖直，使用功能正常；10、灯具及配件完整无破损、损伤、变形、涂层脱落、灯罩破裂，污染等缺陷。
