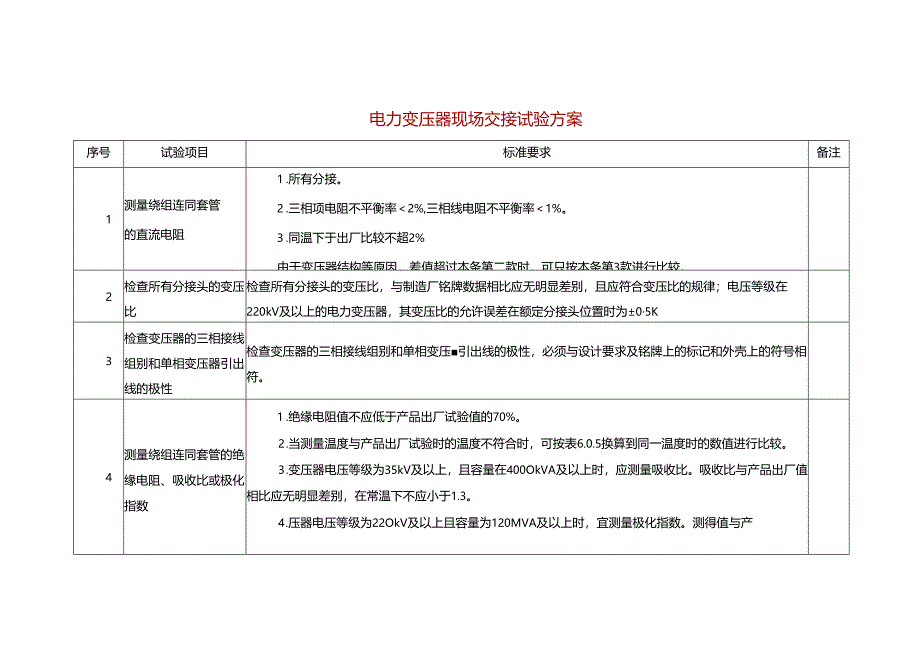

1、电力变压器现场交接试验方案序号试验项目标准要求备注1测量绕组连同套管的直流电阻1 .所有分接。2 .三相项电阻不平衡率2%,三相线电阻不平衡率1%。3 .同温下于出厂比较不超2%由于变压器结构等原因，差值超过本条第二款时，可只按本条第3款进行比较。2检查所有分接头的变压比检查所有分接头的变压比，与制造厂铭牌数据相比应无明显差别，且应符合变压比的规律；电压等级在220kV及以上的电力变压器，其变压比的允许误差在额定分接头位置时为05K3检查变压器的三相接线组别和单相变压器引出线的极性检查变压器的三相接线组别和单相变压引出线的极性，必须与设计要求及铭牌上的标记和外壳上的符号相符。4测量绕组连同套管
2、的绝缘电阻、吸收比或极化指数1 .绝缘电阻值不应低于产品出厂试验值的70%。2 .当测量温度与产品出厂试验时的温度不符合时，可按表6.0.5换算到同一温度时的数值进行比较。3 .变压器电压等级为35kV及以上，且容量在400OkVA及以上时，应测量吸收比。吸收比与产品出厂值相比应无明显差别，在常温下不应小于1.3。4 .压器电压等级为22OkV及以上且容量为120MVA及以上时，宜测量极化指数。测得值与产品出厂值相比，应无明显差别.5测量与铁芯绝绿的各紧固件及铁芯接地线引出套管对外壳的绝缘电阻1 .进行器身检查的变压器，应测量可接触到的穿芯螺栓、飘铁夹件及绑扎钢带对铁柜、铁芯、油箱及绕组压环的

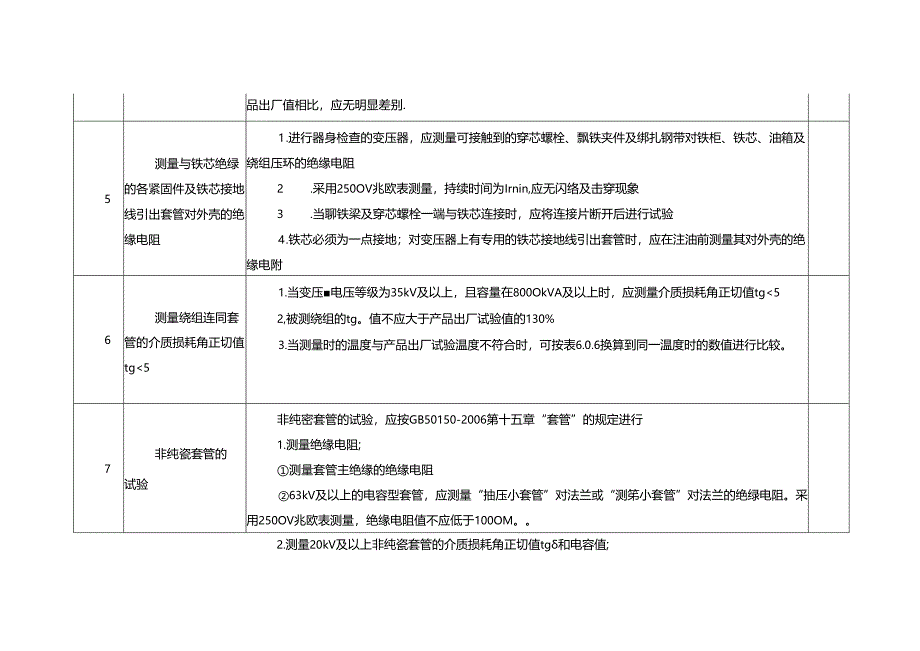

3、绝缘电阻2 .采用250OV兆欧表测量，持续时间为Irnin,应无闪络及击穿现象3 .当聊铁梁及穿芯螺栓一端与铁芯连接时，应将连接片断开后进行试验4 .铁芯必须为一点接地；对变压器上有专用的铁芯接地线引出套管时，应在注油前测量其对外壳的绝缘电附6测量绕组连同套管的介质损耗角正切值tg51.当变压电压等级为35kV及以上，且容量在800OkVA及以上时，应测量介质损耗角正切值tg52,被测绕组的tg。值不应大于产品出厂试验值的130%3.当测量时的温度与产品出厂试验温度不符合时，可按表6.0.6换算到同一温度时的数值进行比较。7非纯瓷套管的试验非纯密套管的试验，应按GB50150-2006第十五

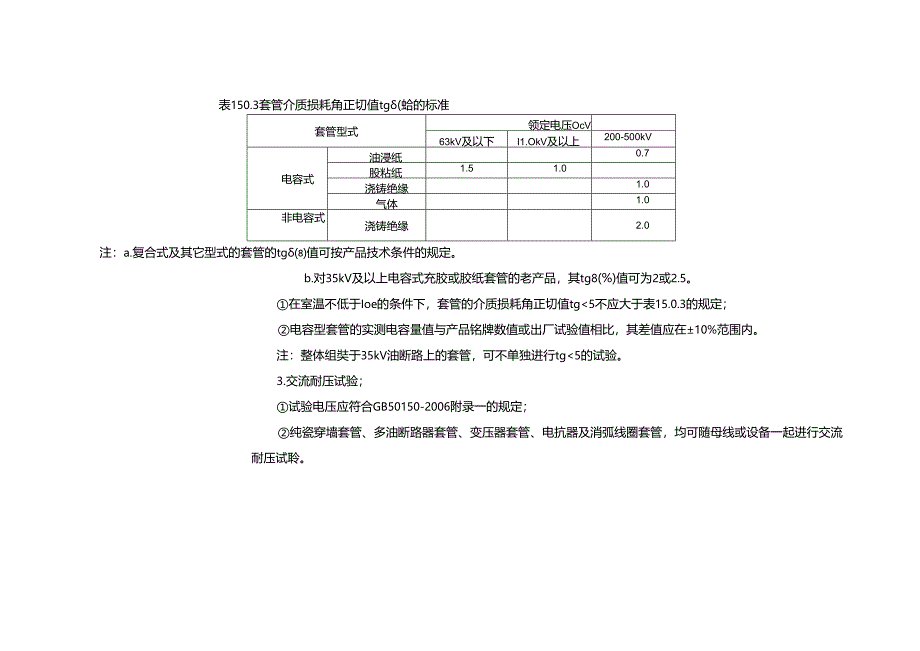

4、章“套管”的规定进行1.测量绝缘电阻;测量套管主绝缘的绝缘电阻63kV及以上的电容型套管，应测量“抽压小套管”对法兰或“测笫小套管”对法兰的绝绿电阻。采用250OV兆欧表测量，绝缘电阻值不应低于100OM。2.测量20kV及以上非纯瓷套管的介质损耗角正切值tg和电容值;表150.3套管介质损耗角正切值tg(蛤的标准套管型式领定电压OcV63kV及以下I1.OkV及以上200-500kV电容式油浸纸0.7股粘纸1.51.0浇铸绝缘1.0气体1.0非电容式浇铸绝缘2.0注：a.复合式及其它型式的套管的tg值可按产品技术条件的规定。b.对35kV及以上电容式充胶或胶纸套管的老产品，其tg8(%)值可
5、为2或2.5。在室温不低于Ioe的条件下，套管的介质损耗角正切值tg5不应大于表15.0.3的规定；电容型套管的实测电容量值与产品铭牌数值或出厂试验值相比，其差值应在10%范围内。注：整体组奘于35kV油断路上的套管，可不单独进行tg5的试验。3.交流耐压试验；试验电压应符合GB50150-2006附录一的规定；纯瓷穿墙套管、多油断路器套管、变压器套管、电抗器及消弧线圈套管，均可随母线或设备一起进行交流耐压试聆。4.绝缘油的试验.套管中的绝缘油可不进行试验。但当有下列情况之一者，应取油样进行试验：套管的介质损耗角正切值超过表15.0.3中的规定值；套管密封损坏，抽压或测量小套管的绝缘电阻不符合
6、要求；套管由于渗漏等原因需要重新补油时。套管绝缘油的取样补充或更换时进行的试骁，应符合下列规定：更换或取样时应按GB50150第6.0.12条第三款及表19.0.1中第10、11项规定进行；电压等级为500kV的套管绝缘油，宜进行油中溶解气体的色谱分析；补充绝绿油时，除按上述规定外，尚应按标准GB50150第19.0.3条的规定进行；充电缆油的套管须进行油的试验时，可按标准GB50150表17.0.5的规定进行。电压等级在35kV及以上的变压器，在交接时，应提交变压器及非纯瓷套管的出厂试喊记录8测量绕组连同套管的直流泄漏电流1 .当变压器电压等级为35kV及以上，且容量在100ookVA及以上
7、时，应测量直流泄漏电流2 .试验电压标准应符合表6.0.7的规定。当施加试验电压达Imin时，在高压端读取泄漏电流.泄漏电流值不宜超过GB50150-2006附录三的规定.表6.0.7油浸式电力变压器直流泄漏试骐电压标准统组额定电压(kV)61020-3563330500直流试脸电压10204060(kV)注：绕组额定电压为13.8kV及15.75kV时，按IokV级标准；18kV时，按20kV级标准。分级绝缘变压器仍按被试绕组电压等级的标准。附录三油浸电力变压器绕组直流泄漏电流参考值附表3.1油浸电力变压器绕组直流泄漏电流参考值额定电压(kV)试验电压独值kV)在下列温度时的绕组泄漏电流5(
8、HZIOC20C30C40C50C60C70C80C235111725395583125178615102233507711216625035620-352033507411116725040057063-3304033507411116725040057050060203045671150235330绕组连同套管的交流耐压试验1 .容量为8000kVA以下、绕组额定电压在I1.OkV以下的变压器，应按GB50150-2006附录一试验电压标准进行交流耐压试验.2 .容量为800OkVA及以上、绕组额定电压在I1.OkV以下的变压器，在有试脸设备时，可按GB50150-2006附录一试验电压标
9、准进行交流耐压试验。(见附录一)10绕组连同套管的局部放电试验1 .电压等级为50OkV的变压宜进行局部放电试验，实测放电量应符合下列规定：预加电压为测量电压在1.6下，时间为30min,视在放电量不宜大于300pC.测量电压在1.,.下，时间为30min,视在放电量不宜大于500pC.上述测量电压的选择，按合同规定。注：“均为设备的最高电压有效值。2 .电压等级为22OkV及33OkV的变压三,当有试验设备时宜进行局部放电试验.3 .局部放电试验方法及在放电量超出上述规定时的判断方法，均按现行国家标准电力变压器中的有关规定进行。11绝缘油试验1.绝缘油试验类别应符合GB50150-2006表
10、19.0.2的规定；试验项目及标准应符合GB50150-2006表19.0.1的规定2,油中溶解气体的色谱分析，应符合下述规定：电压等级在63kV及以上的变压器，应在升压或冲击合闸前及额定电压下运行24h后，各进行一次变压器器身内绝缘油的油中溶解气体的色谱分析.两次测得的氢乙焕总煌含量，应无明显差别。试验应按现行国家标准变压器油中溶解气体分析和判断导则进行。3.油中微量水的测量，应符合下述规定：变压器油中的微量水含量，对电压等级为IIOkV的，不应大于20ppm;220330kV的，不应大于15ppm;50OkV的，不应大于IoPPm.注：上述PPE值均为体积比。4.油中含气量的测量，应符合下
11、述规定：电压等级为50OkV的变压器，应在绝缘试验或第一次升压前取样测量油中的含气量，其值不应大于1%12有载调压切换装置的检查和试验1 .在切换开关取出检查时，测量限流电阻的电阻值,测得值与产品出厂数值相比，应无明显差别.2 .在切换开关取出检查时，检查切换开关切换触头的全部动作顺序，应符合产品技术条件的规定。3 .检查切换装置在全部切换过程中，应无开路现象；电气和机桢限位动作正确且符合产品要求；在操作电源电压为额定电压的85%及以上时，其全过程的切换中应可靠动作。4 .在变压器无电压下操作10个循环。在空载下按产品技术条件的规定检查切换奘置的调压情况，其三相切换同步性及电压变化范围和规律，
12、与产品出厂数据相比，应无明显差别。5 .绝缘油注入切换开关油箱前，其电气强度应符合GB50150-2006表19.0.1的规定.13额定电压下的冲击合闸试睑在额定电压下对变压器的冲击合闸试验，应进行5次，每次间隔时间宜为5min,无异常现象；冲击合闸宜在变压器高压侧进行；对中性点接地的电力系统,试验时变压器中性点必须接地；发电机变压器组中间连接无操作断开点的变压希，可不进行冲击合闸试裳。14测量噪音电压等级为500kV的变压的噪音，应在额定电压及额定频率下测量，噪音值不应大于80dB（八）,其测量方法和要求应按现行国家标准变压器和电抗器的声级测定的规定进行。15检查相位检查变压器的相位必须与电
