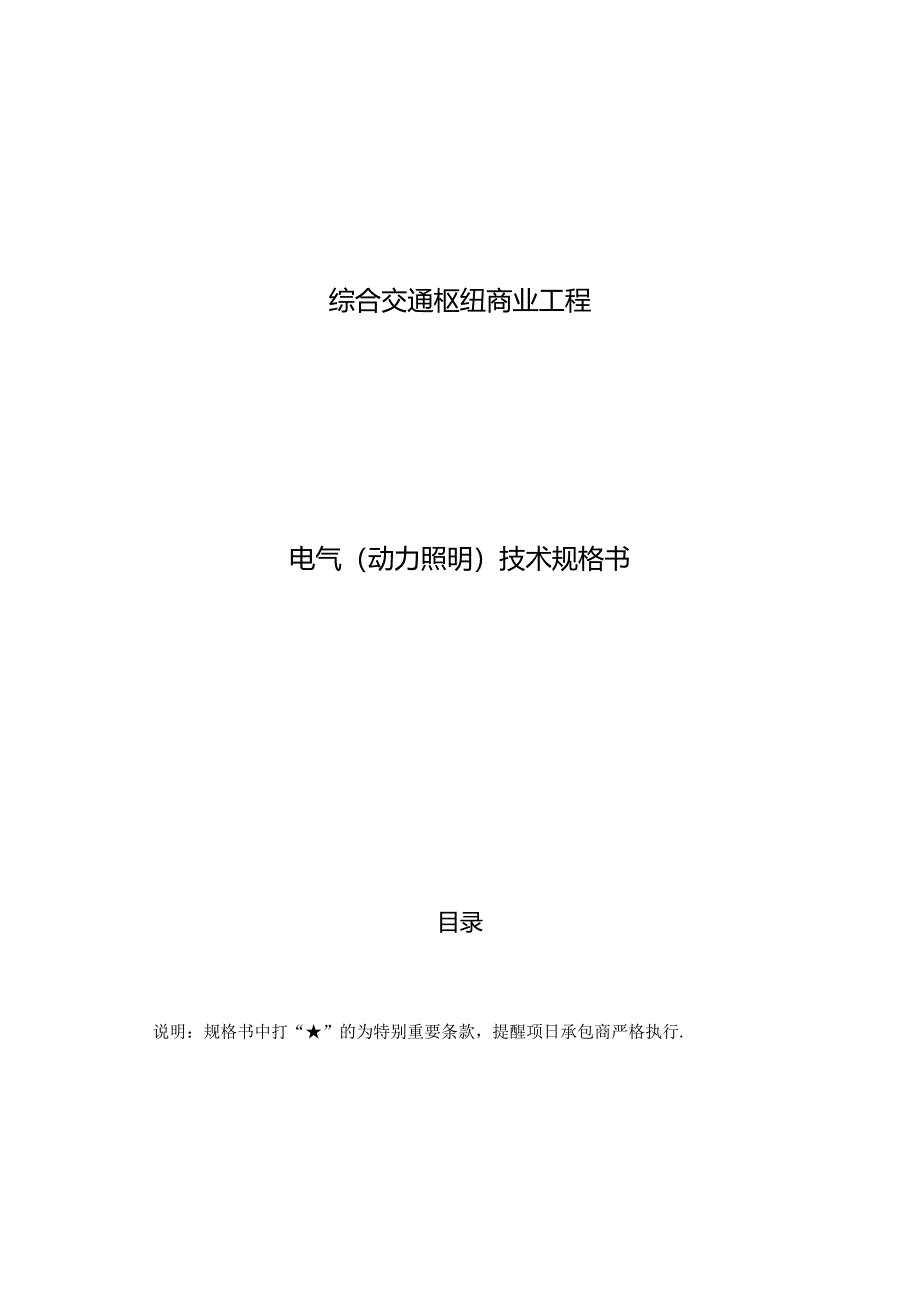

1、综合交通枢纽商业工程电气（动力照明）技术规格书目录1总则11.1 工程概况I1.2 系统描述【1.3供货及安装范围214一致性要求32测试、检查、验收及质保期责任32.1概述32.2 工厂试验42.3 到货检查52.4 开箱检验及交接52.5 安装检查52.6 完工测试62.6.1 单机测试62. 6.2系统调试63图纸、手册和技术文件73. 1概述73 .2图纸74 .3手册83. 3.1怫作手册83. 3.2维修手册93.4 技术文件93.4.1 概述93.4.2 最终技术文件103.4.3 试脸报告103.5 图纸、手册和技术文件的确认103.6 6图纸、手册和技术文件的交付103.7
2、维护软件、维护工具、配置数据114质量保证114.1质量程序文件124. 2控制检查程序124. 3资料更新控制124.4文件控制134.4 .1文件审核和颁发134.5 .2文件更改131.1 5采购134.6 生产过程控制134.7 不合格产品的控制134.8 装卸、储存、包装和发运134.8. 1概述134.8.2 装卸144.8.3 储存144.8.4 包装144.9记录144.10内部质量审核154.11安装和调试154.12服务承诺155设备及主材技术要求155.1 配电箱（柜）155.1.1用途155.1.2标准155.1.3使用环境165.1.4技术要求175.1.5主要元器件
3、185. 2消防应急照明及疏散指示系统215.1.1 用途215.1.2 标准215.1.3 用环境225.1.4 系统方案235.1.5 系统设备技术指标要求255.1.6 集中电源275.1.7 消防应急标志灯具285.1.8 集中电源集中控制型消防应急照明灯具295.3电缆305.3.1选用原则305.3.2标准305.3.4使用环境315.3.4结构要求325.3.5阻燃电缆技术要求325.3.6耐火电缆技术要求355.3.7矿物绝缘电缆技术要求（柔性矿物绝缘电缆或BTTZ-750Y）385. 4封闭式母线槽415.4. 1用途415.4.2采用的规范及标准415.4.3工作条件425
4、.4.4主要技术参数425.4.5技术性能435.4.6可林性、可维护性要求455.4.7 标志、包装及运输455.4.8 试验455.5桥架475.5.1用途475.5.2标准475.5.3使用环境475.5.4结构要求485.5.5技术要求495.6照明灯具535.6.1 用途535.6.2使用环境条件535.6.3标准545.6.4灯具、光源的一般技术要求555.6.5室内1.ED灯具系列566安装技术要求586.1 安装材料技术要求586.2 设备安装要求61说明：规格书中打“”的为特别重要条款，提醒项日承包商严格执行.1总则1.1 工程横况项R位于，根据亚庆市规划局关于审批沙坪坝组团
5、D1.1.-I等地块（沙坪坝铁路综合交通枢纽）规划修改方案的请示（渝规文201790号）批或意见，将原沙坪坝枢纽地下车库负一层、负二层D-36轴以东区域由原车库功能调整为商业功能。同时根据各物业方需求，对位于该规划修改范围内的地下设备房进行调整。本工程主要位于负一负二层，一层仅有部分楼梯电梯出入口。总建筑面积30994.67mj,其中商业建筑面积27487.88/,枢纽设备房建筑面积187.87m地上商业配套建筑面积3318.92m1.按建筑规模分类属于大型商店建筑，耐火等级一级，结构形式为框架剪力塔结构、框架结构、框筒结构，抗震设防烈度为六度。IES地下商业变配电室位于车库负六层，2ES地下
6、商业备用变配电室位于车库负五层，消防控制室位于负一层（距直通室外安全出入口不大于20m.1.2 系统描述动力照明系统采用220/380V三相四线制系统（N-S接地型式）。动力设备供电方式主要采用放射式，照明供电采用放射式和树干式相结合的方式。根据各类设备用途和选要性，用电设备负荷分为三级。级负荷：变电所交流屏、消防应急照明和疏散指示系统、备用照明、消防系统设备、持烟系统用风机及相关卿门消防电梯等.供电要求：一级负荷应由两路分别来自变电所I、H段低压母线的电源供电,用备在末端配电箱处自动切换：疏散照明由应急照明集中电源，备用照明由EPS电源屏供电.二级负荷：不用于琉散的自动扶梯、电梯、污水泵、普

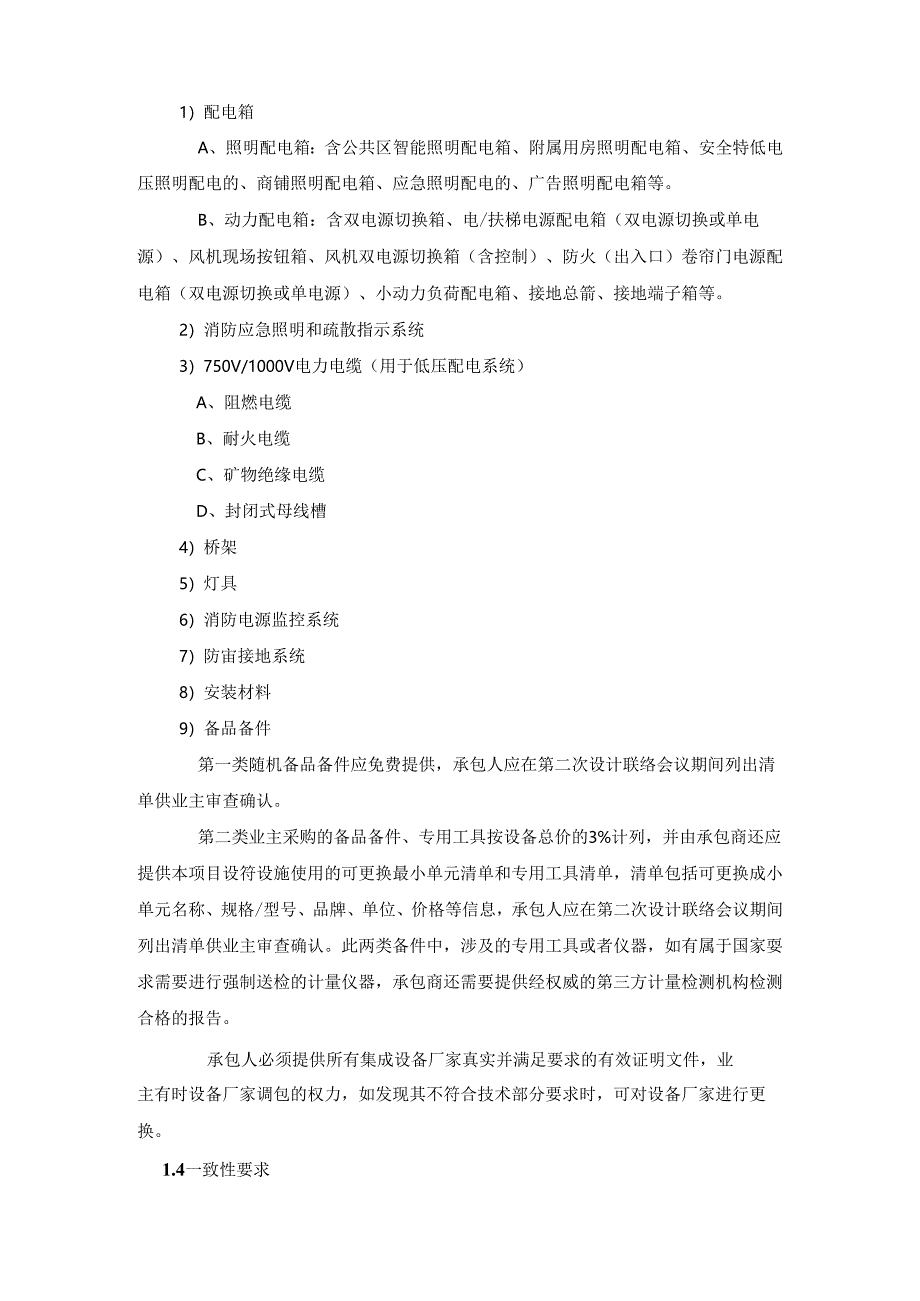

7、通风机及相关阀门等。供电要求：二级负荷由变电所低压一、二级负荷母线提供一路电源供电，当变电所一路电源失电时，由低压母线分段开关切换保证供电。三级负荷：冷水机组及其配套设备、广告照明、清扫电源及其他不属于一、二级负荷的用电设备。供电要求：级负荷仅由变电所提供一路电源供电，在供电系统故障运行状态下，将在变电所自动切除该负荷。1.3供货及安装范围本项目供货及安装范围为1）配电箱A、照明配电箱：含公共区智能照明配电箱、附属用房照明配电箱、安全特低电压照明配电的、商铺照明配电箱、应急照明配电的、广告照明配电箱等。B、动力配电箱：含双电源切换箱、电/扶梯电源配电箱（双电源切换或单电源）、风机现场按钮箱、风
8、机双电源切换箱（含控制）、防火（出入口）卷帘门电源配电箱（双电源切换或单电源）、小动力负荷配电箱、接地总箭、接地端子箱等。2）消防应急照明和疏散指示系统3）750V/1000V电力电缆（用于低压配电系统）A、阻燃电缆B、耐火电缆C、矿物绝缘电缆D、封闭式母线槽4）桥架5）灯具6）消防电源监控系统7）防宙接地系统8）安装材料9）备品备件第一类随机备品备件应免费提供，承包人应在第二次设计联络会议期间列出清单供业主审查确认。第二类业主采购的备品备件、专用工具按设备总价的3%计列，并由承包商还应提供本项目设符设施使用的可更换最小单元清单和专用工具清单，清单包括可更换成小单元名称、规格/型号、品牌、单位
9、、价格等信息，承包人应在第二次设计联络会议期间列出清单供业主审查确认。此两类备件中，涉及的专用工具或者仪器，如有属于国家耍求需要进行强制送检的计量仪器，承包商还需要提供经权威的第三方计量检测机构检测合格的报告。承包人必须提供所有集成设备厂家真实并满足要求的有效证明文件，业主有时设备厂家调包的权力，如发现其不符合技术部分要求时，可对设备厂家进行更换。1.4一致性要求D在整个系统中，设备的形式和外观应协调一致，采用统一风格的标志、字母和符号。2）项目总承包方在各个工点选用的相同类型（类型界定见下表的设备应是同一厂家（公司）生产的产品，不同类型设备不能盘豆选择厂家（除特别说明外），类型界定以卜表序号
10、为准，并且同类型设备只提供一家厂家名总。木e用户需求1O耍求提供的技术方案所选定的产品，应与本用户需求书的设备、材料清单一致。保证产品的一致性，项目总承包方应明确承诺。序号类型说明1消防应急照明和疏散指示系统同-厂家产品2双电源配电箱同一厂家产品3照明配电箱同一厂家产品4动力配电箱同一厂家产品5现场手操就同一厂家产品6耐火电力电缆、控制电缆、电线同一厂家产品7阳燃电力电缆、控制电缆、电线同一厂家产品8曰物绝缘电缆同一厂家产品9封闭式母线槽同一厂家产品10桥架同一厂家产品11灯具（1.ED普通照明和备用和明等）同一厂家产品12消防电源监控系统同一厂家产品2测试、检查、验收及质保期责任2.1概述项
11、目总承包商责任包含但不限于本项目下设饴产品设计、制造和运输，仓储、试验、现场服务等，其提供的所有设备和材料应是全新的、使川最新技术生产的、经试验合格的、满足合同规定的功能要求的，应通过业主、监理的检验和险收，以证明满足合同的要求.方能被业主接受。本部分任务内容包含：1）工厂试验2）到货检查3）开箱检验及现场交接4）安装5）完工测试单机测试系统调试6）初步验收（初验）7）竣工验收及质量保证期按合同相关要求执行每项现场试验、检杳交接、验收前M天，项目总承包商应提供相应的枪包标准和测试、交接等表格等文件交业主确认，经审批后实施。但业主在测成、试验中的任何行为并不能减轻项目总承包商对产品质量的贡任.项
12、目总承包商应负责及时解决测试试验中所供货设备和材料存在的技术缺陷。系统通过竣工验收后，开始两年的痂量保证期，各项测试、试验所采用的标准，除符合生产中的标准外，还应符合技术文件列出的标准。2.2 工厂试验工厂试喊将按照业主和项目总承包商在设计联络阶段确认的标准，在项目总承包商工厂进行。各项工厂测忒的详细内容和方法，将在设计联络会议上由项目总承包商提供,双方确定后实施，试验内容必须满足标准和技术文件中的规定的耍求，应包括型式试验、出厂试哙、样机出验和接口试脸“此类试验列入监造内容。项目总承包商应具备对所提供的设备及系统进行上述试验的能力，测试设备必须经过国家权威检测机构的认定，且在有效的认定期内.
13、试验的设备必须取自发往业主的同类设备中。设备应被证实满足功能，测试中，业主及其代表提出的关系到设备质量的问题，项目总承包商应在7天内答电，被发现的不满足质量要求的问题应在出厂前得到纠正.项目总承包商外购的成熟的设备不要求全部进行工厂试验，但项R总承包商应根据IS09000的规定对所仃的元落件进行例行检查，只仃检查价格的元落件才能用丁系统，并提供相应的质量检险证和生产合格等证明，同时应提供进货时的质量控制手段标准供业主进行验证。并对技术文件最终确认之前已购的设备材料和己完成的工作负贡。项目总承包商应在试验前，提前15天通知业主人员到现场检隹，并负责提供相应现场试验工具或检测仪表等供业主人员使用。
14、若业主检验人员已按项目总承包商的要求到工厂，而检5佥无法按计划进行时，所有由此产生的业主的直接费用及成本由项H总承包商承担，并不能计为已参加测试。若业主相关人员不能按时到场，除业主明确指示不必测忒外，项目总承包商可自行进行相应试验工作，但应立即向业主提供测试的正式证明副本，以便获得业主确认。所有未能通过测试的设备和系统按合同相关条款规定处理，项目总承包商应负担由此引起的直接费用以及业主因此而发生的费用。2.3 到货检查合同项下设备、材料和技术文件运抵项目总承包商现场所在地后，应由业主、监理工程和、项目总承包商共同对其进行检宣，并认真做好记录。检查的内容主要包括：包装外观，运输文件情况：编号、数量和名称与合同要求的货物清单核实无误。仓储保管。2.4 开箱检Ift及交接设备安装前，项目总承包商在得到监理供货到现场的要求后，将货物运抵安装现场，并参加监理组织的开箱检验，检验合格后，填写开箱检查报告，并办理相应与安装商的交接手续。开箱检验内容为：设备符合及完好性：随机文件:随机附件及专用工具.开箱检的中，如果发现任何损坏、缺陷、短少或不符合合同中规定的质量标准、铭牌,、供优要求时,由项目总承包商负全部贡任并要求立即采取措施补救.以保证工程进度不被拖延.2.5 安装检Ii每台设备和每个子系统,在工地安装后，项
