《高性能C50混凝土的配制方法.docx》由会员分享，可在线阅读，更多相关《高性能C50混凝土的配制方法.docx（2页珍藏版）》请在第壹文秘上搜索。

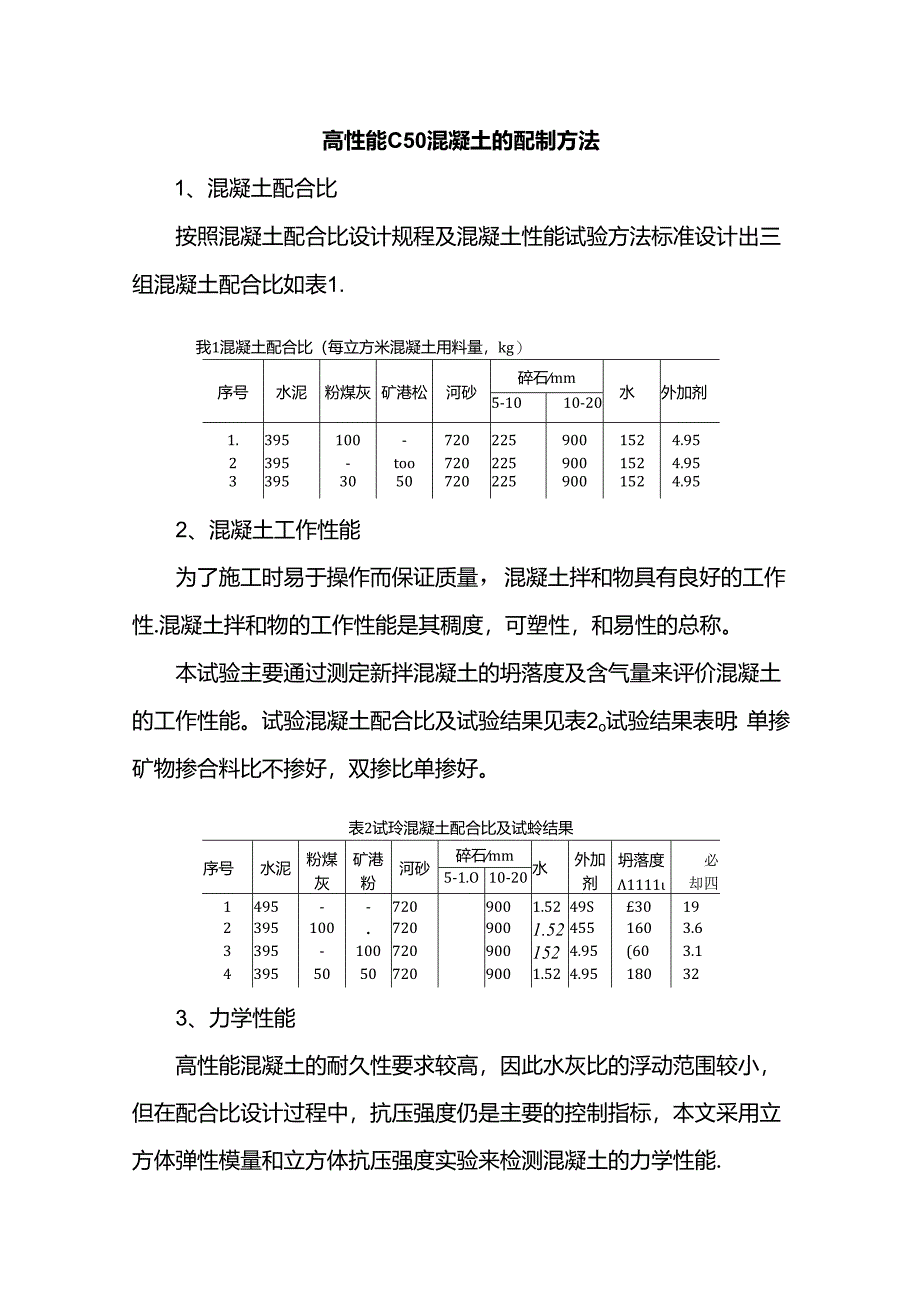

1、高性能C50混凝土的配制方法1、混凝土配合比按照混凝土配合比设计规程及混凝土性能试验方法标准设计出三组混凝土配合比如表1.我1混凝土配合比（每立方米混凝土用料量，kg）序号水泥粉煤灰矿港松河砂碎石mm水外加剂5-1010-201.395100-7202259001524.952395-too7202259001524.95339530507202259001524.952、混凝土工作性能为了施工时易于操作而保证质量，混凝土拌和物具有良好的工作性.混凝土拌和物的工作性能是其稠度，可塑性，和易性的总称。本试验主要通过测定新拌混凝土的坍落度及含气量来评价混凝土的工作性能。试验混凝土配合比及试验结果见

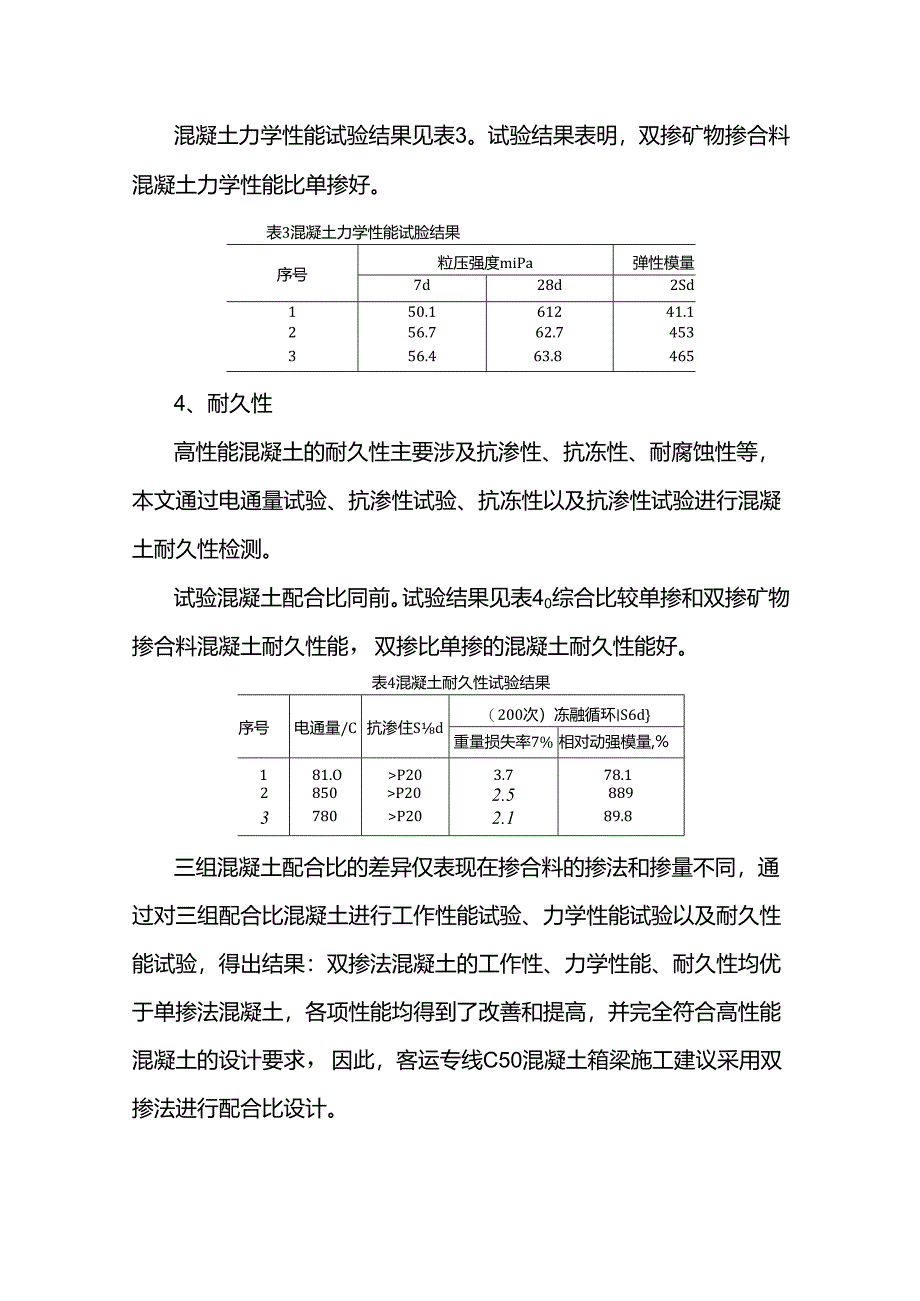

2、表2o试验结果表明：单掺矿物掺合料比不掺好，双掺比单掺好。表2试玲混凝土配合比及试蛉结果序号水泥粉煤灰矿港粉河砂碎石mm水外加剂坍落度1111必却四5-1.O10-201495-7209001.5249S301923951007209001.524551603.63395-1007209001524.95(603.1439550507209001.524.95180323、力学性能高性能混凝土的耐久性要求较高，因此水灰比的浮动范围较小，但在配合比设计过程中，抗压强度仍是主要的控制指标，本文采用立方体弹性模量和立方体抗压强度实验来检测混凝土的力学性能.混凝土力学性能试验结果见表3。试验结果表明，
3、双掺矿物掺合料混凝土力学性能比单掺好。表3混凝土力学性能试脸结果序号粒压强度miPa弹性模量7d28d2Sd150.161241.1256.762.7453356.463.84654、耐久性高性能混凝土的耐久性主要涉及抗渗性、抗冻性、耐腐蚀性等，本文通过电通量试验、抗渗性试验、抗冻性以及抗渗性试验进行混凝土耐久性检测。试验混凝土配合比同前。试验结果见表40综合比较单掺和双掺矿物掺合料混凝土耐久性能，双掺比单掺的混凝土耐久性能好。表4混凝土耐久性试验结果序号电通量/C抗渗住Sd（200次）冻融循环S6d重量损失率7%相对动强模量,%181.OP203.778.12850P202.58893780P202.189.8三组混凝土配合比的差异仅表现在掺合料的掺法和掺量不同，通过对三组配合比混凝土进行工作性能试验、力学性能试验以及耐久性能试验，得出结果：双掺法混凝土的工作性、力学性能、耐久性均优于单掺法混凝土，各项性能均得到了改善和提高，并完全符合高性能混凝土的设计要求，因此，客运专线C50混凝土箱梁施工建议采用双掺法进行配合比设计。
