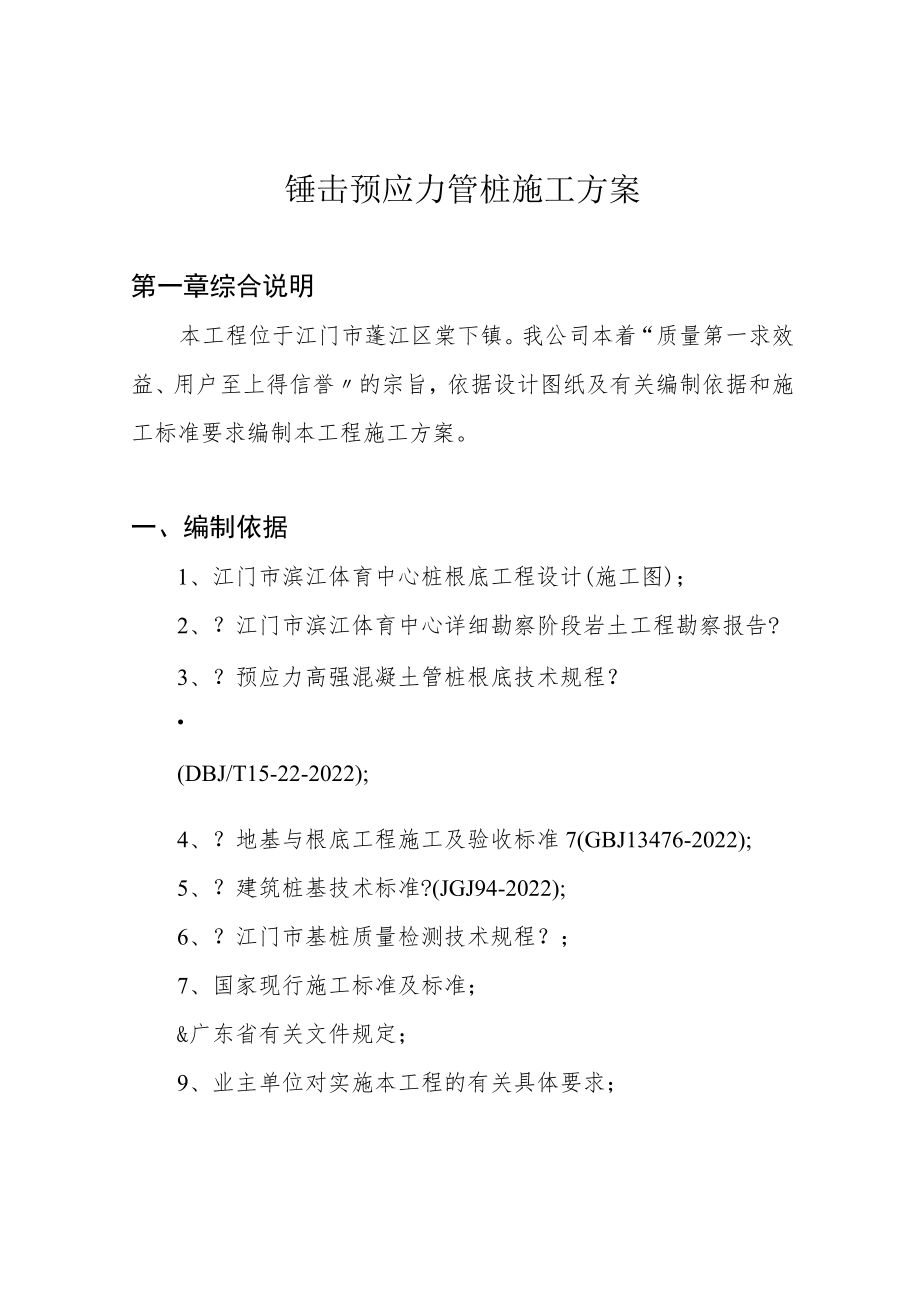

1、锤击预应力管桩施工方案第一章综合说明本工程位于江门市蓬江区棠下镇。我公司本着“质量第一求效益、用户至上得信誉的宗旨，依据设计图纸及有关编制依据和施工标准要求编制本工程施工方案。一、编制依据1、江门市滨江体育中心桩根底工程设计(施工图)；2、？江门市滨江体育中心详细勘察阶段岩土工程勘察报告?3、？预应力高强混凝土管桩根底技术规程？(DBJ/T15-22-2022);4、？地基与根底工程施工及验收标准7(GBJ13476-2022);5、？建筑桩基技术标准?(JGJ94-2022);6、？江门市基桩质量检测技术规程？；7、国家现行施工标准及标准；&广东省有关文件规定；9、业主单位对实施本工程的有关
2、具体要求；10、国家现行施工验收技术标准、技术标准和广东省地方标准；11、建设部公布的?建设工程施工现场管理规定?；12、国家建设?建筑工程质量验收评定标准？及?建筑施工平安生产、文明施工?达标有关规定；13、施工现场目测，严防场地出现陷机及场地外表遇回填弧石等现象，做好桩机行走路线和作业顺序；做好管桩进场外观检查工作。第一早一、工程说明工程名称：工程概况第一节工程概述江门市滨江体育中心（体育馆及会展中心建设地点:江门市蓬江区棠下镇桩基形式：建设单位：、工程简述500-125-AB（PHC桩）江门市滨江建设投资管理本单项工程根据现场实际情况和工程地质勘察报告，以及设计图纸内容，采用锤击仝500
3、-125-AB预应力高强混凝土管桩（PHC桩），共计约622根桩，端设计持力层为强风化岩;500单桩竖向承载力特径值（2000KN）:500设计有效桩长约10-25米，合计工程量约IOOOO米。桩尖采用标准十字钢桩尖施工。第二节地质及水文情况对本工程场地钻孔勘察报告的地质资料分析，具根据广东省重工建筑设计院体详见?江门市滨江体育中心勘察阶段岩土工程勘察报告？。一、本工程地质层布情况：根据超前钻揭露本工程地质为：人工填土层，第四系海陆交互相沉积层的淤泥、粉质粘土，冲积层的粉细砂，第四系残积层的粉质粘土及白垩系沉积基岩。现分述如下：、人工填土层:场地内人工填土层主要为素填土,局部为杂填土,灰褐色,
4、湿，松散状，主要成分为粘性土、碎石，局部钻孔揭露有豉块等建筑垃圾及生活垃圾。该层层厚度为m、第四系海陆交互相沉积层：1、淤泥：土性为淤泥，呈灰黑色等，饱和，流塑状态，有臭味，局部夹薄层淤泥质土。含少量有机质，局部地段含少量粉细砂。该层层厚SOm平均厚度为2、粉质粘土：土性为粉质粘土,呈灰黄色等，可塑状，局部为软塑和硬塑状，稍湿湿，粘性一般。局部含粉细砂、中粗砂较多，夹粉土粉砂薄层。该层层厚埋深SOm。、第四系冲积层：以粉砂、细砂为主，呈灰色等，饱和，松散状，砂质主要为石英质，粘粒含量较高。该层层厚Som平均厚度为m层顶埋深SOm（四）、第四系残积层：SOm平均厚度为m层顶0.50SOm平均厚土
5、性为粉质粘土,棕红色、褐黄色等，稍湿，硬塑状，粘性较好，成份以粉粘粒为主，由粉砂岩风化残积形成，遇水易软化。该层层厚Omo、白垩系沉积基岩：岩性为粉砂岩等，按风化程度由上至下可划分为四个岩带：全风化岩带、强风化岩带、中风化岩带、微风化岩带。1、全风化岩粉砂岩带：岩性为粉砂岩，褐红色等，岩石风化完全，原岩组织结构已根本破坏，OSOm平均厚度为m层顶埋深S岩芯呈坚硬土状，局部孔段中夹强、中风化岩块。该层层厚2、OSOm平均厚度为m层顶埋深OSOm强风化粉砂岩带：岩性为粉砂岩，褐红色等，岩石风化强烈，岩芯呈半岩半土状。岩质软，局部夹中或微风化岩薄层，风化裂隙发育，浸水或干湿交替时可迅速软化或崩解。属
6、极软岩。该层单层厚OSom,平均厚度为m层顶埋深Somo3、中风化粉砂岩带：岩性为粉砂岩，褐红色等，岩芯呈饼状短柱状，块状，中厚层厚层状构造。岩质较硬，裂隙发育，节理面附近的矿物已风化成土状，本带风化均一性较差，局部孔段夹强风化岩软夹层或微风化岩硬夹层。该层单层厚4、微风化粉砂岩带：岩性为粉砂岩，褐红色等，泥、钙质胶结,中厚层厚层状构造，岩芯呈柱状长柱状，少量块状，岩质新鲜坚硬，锤击声脆，裂隙稍发育。局部孔段夹强或中风化岩夹层。该层单层厚Sm平均厚度为SOm平均厚度为m二、工程的水文地质条件勘察施工期间，陆地各钻孔均遇见地下水。实测钻孔地下水稳定水位埋深为o.2o1.70m,平均埋深0.74m
7、,标高为-0.50S3.58m,平均标高为1.71mo地下水位的变化与地下水的赋存、补给及排泄关系密切，每年49月为雨季，大气降雨充分，水位会明显上升，而在冬季因降水减少，地下水位随之下降。另外，场区在雨季或暴雨时，地下水位会上升，场区水量会更大。第三章施工总体筹划和部署第一节施工前的准备工作1、认真熟悉设计图纸，做好图纸会审工作，及时解决疑难问题；按施工要求及有关标准规定做好锤击管桩前的准备工作。2、认真阅读工程地质勘察报告，了解工程地质情况，计算施打管桩的配桩长度，做好管桩预购方案工作。3、目测现场实际情况，做好现场场地桩机行走方便的有关工作，确定桩机施工顺序及桩机行走路线。4、做好施工前
8、的技术交底及平安交底工作，建立工程交接班制度，制定工程质量目标和平安措施，确保施工有序、平安地进行。5、根据设计要求和业主交接的坐标点，对建筑物坐标进行根底放样、轴线定位的施测工作，依照地质资料的钻孔号编制设计图纸的桩号顺序，并根据实际情况编制好管桩施工方案,经审核前方可组织施工。6、进场的施工机械设备，应符合设计标准及现场的施工技术要求和环境要求，如：有关桩机型号、满载重量、冲程等技术要求和桩机燥音对环境的影响等都必须满足现场施工的要求。并报请监理单位检查确认。7、进场的材料必须符合设计要求及有关标准的规定，施工前应先行采购联系好，并根据地质资料报告做好管桩的桩长配制工作，使预制厂生产的成品
9、桩能够满足施工中的要求。管桩入场前必须具备出厂合格证、检验报告及生产厂家资质证明;桩尖必须有出厂合格证及钢材质量证明书；接桩采用的焊条等材质规格应符合设计要求，并具有焊条出厂合格证。8、施工现场供水、供电、道路、排水、临设等应满足施工要求。并有足够的防火、平安用电保护措施及防燥音环境保护措施。9、根据现场目测，场地较为平整，但回填土未经填平压实、并有少量积水，由于桩机自身较重，为了能满足桩机行走,必须将场地水排除，并将较松软的地块回填2-4石或砖喳并用压路机进行压实，以便满足桩机施工行走。第二节施工组织管理、主要人员、机械设备配备施工组织管理体系（具体组织架构表，待人员调整确定后上报）工程经理
10、部树状框架图、机械设备的配备及设备进场1、HD62垂击桩机_2台；2、锯桩机_2台；3、普通焊机_4台。4、气割工具_4_套。主要施工机械设备配置一览表序号设备名称型号走管式自有自有自有自有1234HD62打桩机交流电焊机242200220052022202230KW锯桩机气割工具4测量和试验仪器序号仪器名称规格型号单位数量主要工作性能使用时间1234全站仪水准仪NTS-302BSl台台把1122良好良好1年25年新购钢卷尺钢卷尺-5Om把新购三、人员配备工程经理：1（人）工程副经理（施工队长）：（人）技术总负责：施工员：质量员：测量员：平安员：资料员：电工：1111112）（人）（人）（人）
11、（人）（人（人（人（人桩机长：四、材料进场方案工程材料、施工机械根据均衡组织方案，施工机械的设备清单、工程材料方案表的要求，及时组织进场，并确保施工机械工作要正常，各工序协调施工，保证使用的材料要及时满足，且通过增大人力、物力、财力的投入，保证整个工程优质、快速、平安、文明地兀O锤击预应力管桩数据一栏表序号工程名称管桩型桩机型承载力值桩长约(m)桩数数量(m)1江门体育馆500*125*AB型2000KNloS25m490根约9800第三节施工进度方案的控制根据本工程特点以及以往的施工经验，采用HD62锤击桩机2台进行桩根底作业，以每台桩机每天施打管桩2一根左右计算，在没有其他外界因素影响的情
12、况下，以完本钱工程预应力管桩的锤击(桩)任务，工期为25一天可如天完成。如遇图纸变更原因、自然灾害、场地出现陷机及场地外表桩位处遇回填弧石等现象，在工期顺延的情况下，应做好工期顺延后的施工进度方案，并按原方案要求，保证延期后的施工进度方案顺利完成。（详见附后施工进度方案横道图）第四节锤击预应力管桩施工工艺一、施工工艺流程图平整场地桩位放线桩机就位桩机调整（在此之前完成管桩的检验和运输工作）吊桩定位（桩尖焊接）垂直检查试锤桩锤击桩桩底填充混凝土接桩焊接再锤击桩锤击管桩完毕。按图纸内容说明：本工程直径500抗压管桩单桩竖向抗压承载力特征值暂定为2000KN抗拔承载2000KN直径500抗压兼抗拔管
13、桩单桩竖向抗压承载力特征值暂定为力特征值暂定为400KN500米，且总锤击数不宜超过2500;最后1.0米锤击数不宜超过300锤，当有效桩长L15米时，最后三阵锤（每阵十击）平均贯入度定为效桩长15米?L10米时，最后三阵锤（每阵十击）平均贯入度定为30mm当有25mm当有效桩长LV10米时，最后三阵锤每阵十击）平均贯入度定为20mm管送桩长度需满足桩顶标高0.5米以要求且不超过2.0米。管桩根底以强风化作为桩端持力层，要求桩端进入持力层o锤击桩施工工艺流程图：二、确定桩机行走路线为确保桩机行走方便，保证桩位的准确控制在标准的偏差范围内，根据场地的实际情况，应编制可行的桩机行走线路图。根据本工
14、程的实际情况以及现场的目测，拟安排HD62锤击桩机锤击整个工程的预应力管桩根底施工作业（附后桩机行走线路图）、施工进度方案横道图（附后）。三、预应力管桩的进场检验在使用前，除按规定提供相应的材料质量证明文件之外，还必须提供材料出厂检验报告资质证书，对管桩外观质量进行进场查验。和生产企业的（1）、管桩的外观质量要求：项目质量局部粘皮和麻面累计面积不大于桩身总面积的粘皮和麻面允许做有效修补。0.5%,其深度不得大于IOmm桩身合缝漏浆合缝漏浆深度小于主筋保护层厚度，每处漏浆长度不大于300mm累计长度不大于管桩长度的10%或对称漏浆的搭接长度不大于IOOmm允许做有效修补。局部磕损磕损深度不大于IOmm每处面积不大于50cm,允许做有效的修补。内处外表露筋不允许。外表裂缝不允许出现环向或纵向裂缝，但龟裂、水纹及浮浆层裂纹不在此限。端面平整度管桩端面混凝土及主筋徽头不得高出端板平面。不允许。当预应力主筋采用钢丝且其断线数量不大于钢丝总数的断头、脱头许使用。3%寸，允桩套箍凹陷凹陷深度不得大于IOmm每处面积不大于25cmo内外表舲塌落不允许。(2)、锤击管桩允许尺寸偏差：项目允许偏差值(mr)i质检工具及量度方法+0.7%L长度L采用
