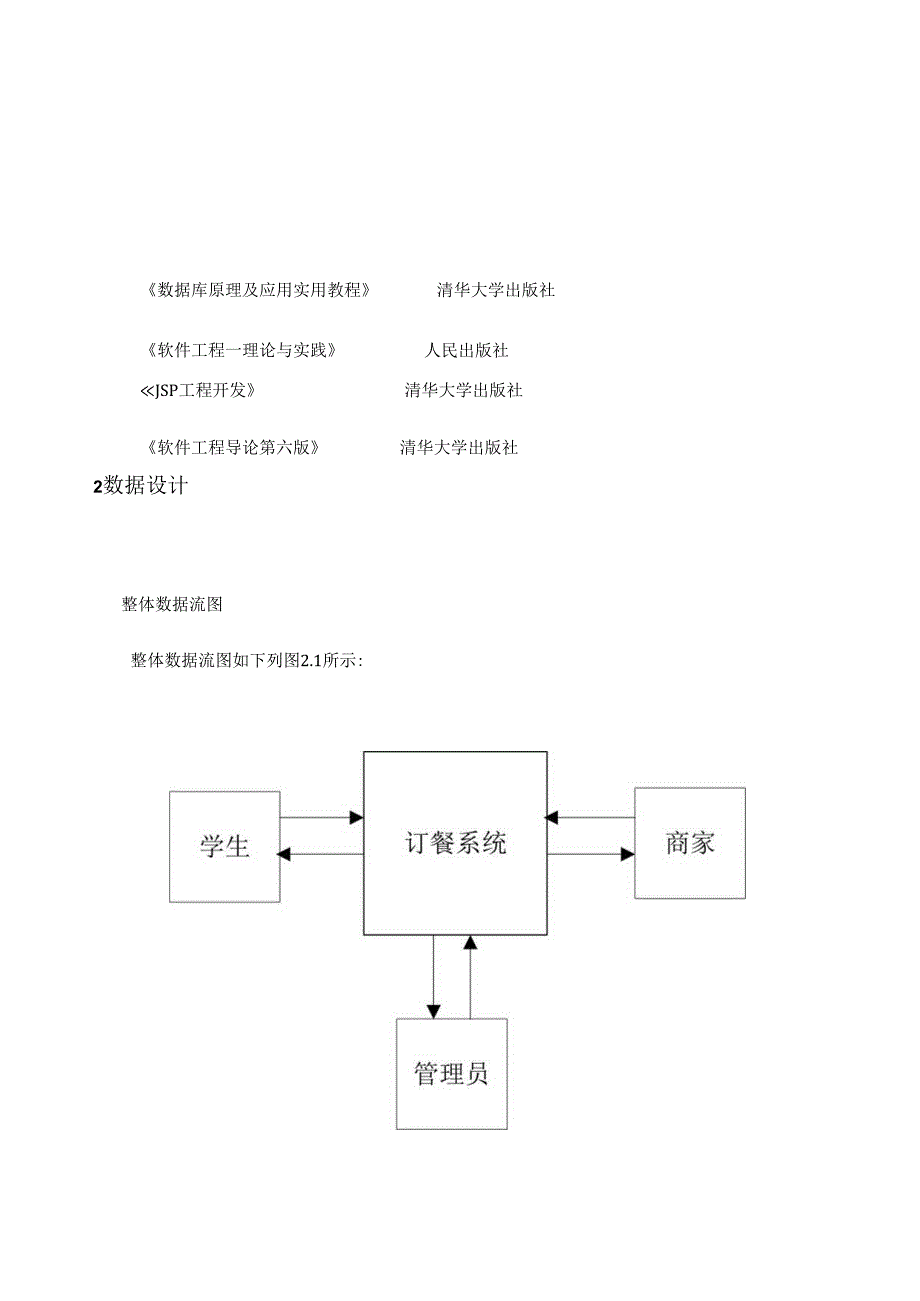

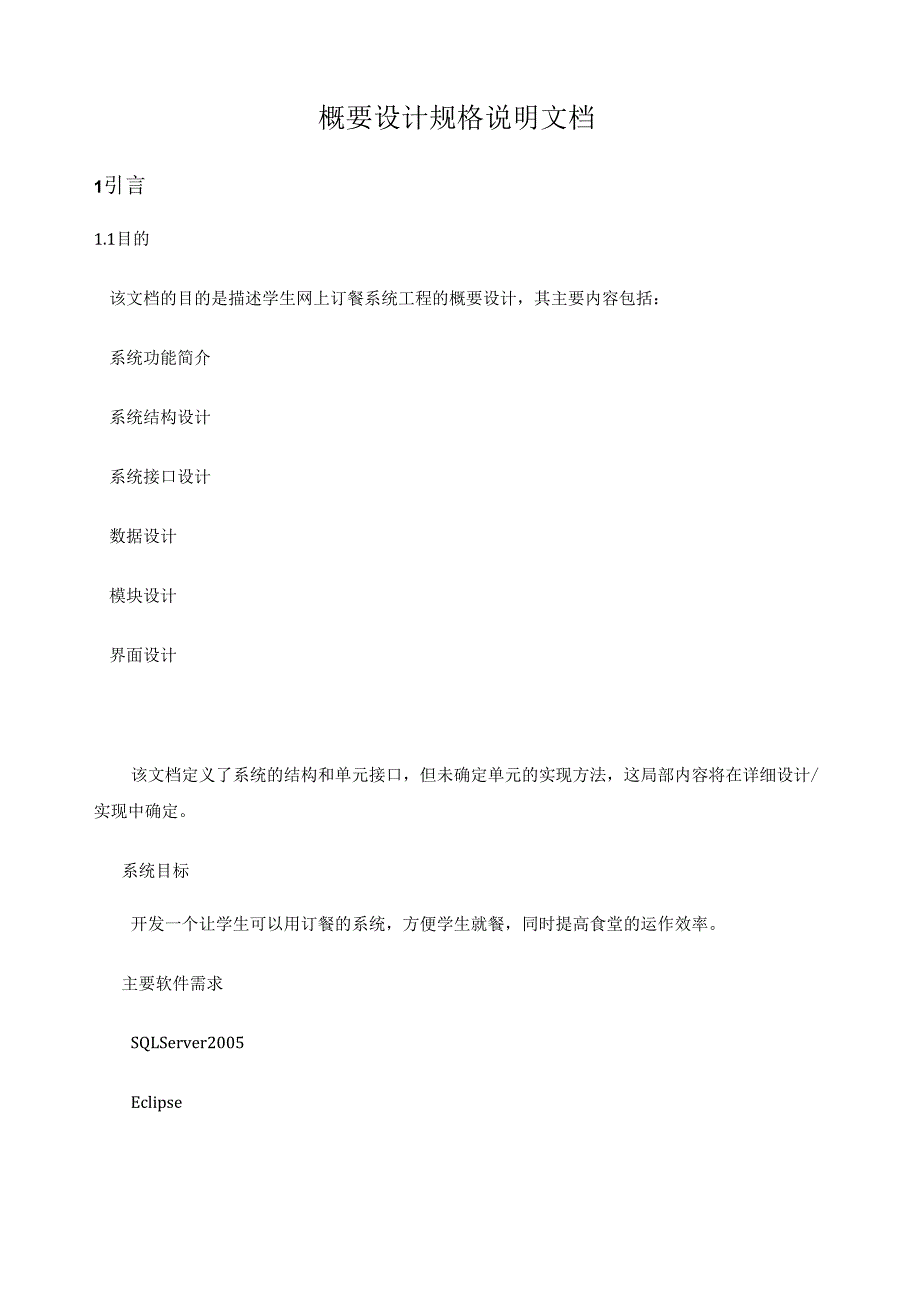

1、概要设计规格说明文档1引言1.1目的该文档的目的是描述学生网上订餐系统工程的概要设计，其主要内容包括：系统功能简介系统结构设计系统接口设计数据设计模块设计界面设计该文档定义了系统的结构和单元接口，但未确定单元的实现方法，这局部内容将在详细设计/实现中确定。系统目标开发一个让学生可以用订餐的系统，方便学生就餐，同时提高食堂的运作效率。主要软件需求SQLServer2005Eclipse数据库原理及应用实用教程清华大学出版社软件工程一理论与实践人民出版社JSP工程开发清华大学出版社软件工程导论第六版清华大学出版社2数据设计整体数据流图整体数据流图如下列图2.1所示:细化数据流图细化的数据流图入下列
2、图2.2所示:管理员管理员信息表管理登录系统商家信息管理修改菜品信息学生信息表会员信息订单信息表订单信息学生学生用户名密码登录系统合法用户，菜*览Snl-订下生射学用订单信息表购物车信息表食物编号学生用户名定制分数加入购物车服务员-送餐a（留言）留言信息表模块流程图设计学生登录模块流程图订单流程图数据库中表名列表编号表名表名功能说明1Student学生注册及登录2Liuyan留言信息表3Dindan订单信息表4Shopping购物车信息表5Shangjia商家信息表6Guanliyuan管理员信息表7Caipin菜品信息表数据库E-R图数据库E-R图如下列图2.3所示:图2.3整体E-R图图2
