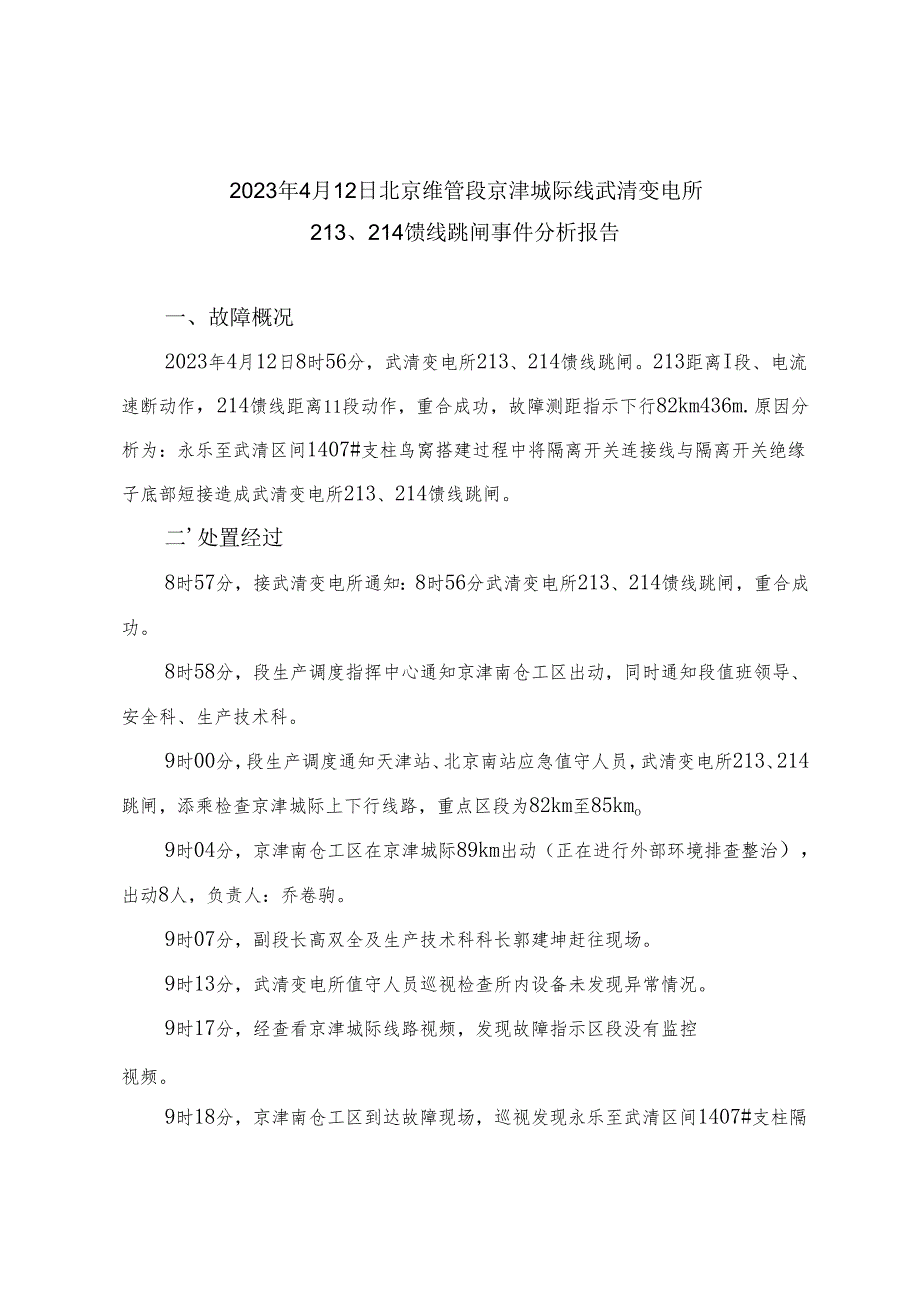

1、2023年4月12日北京维管段京津城际线武清变电所213、214馈线跳闸事件分析报告一、故障概况2023年4月12日8时56分，武清变电所213、214馈线跳闸。213距离I段、电流速断动作，214馈线距离11段动作，重合成功，故障测距指示下行82km436m.原因分析为：永乐至武清区间1407#支柱鸟窝搭建过程中将隔离开关连接线与隔离开关绝缘子底部短接造成武清变电所213、214馈线跳闸。二处置经过8时57分，接武清变电所通知：8时56分武清变电所213、214馈线跳闸，重合成功。8时58分，段生产调度指挥中心通知京津南仓工区出动，同时通知段值班领导、安全科、生产技术科。9时00分，段生产调
2、度通知天津站、北京南站应急值守人员，武清变电所213、214跳闸，添乘检查京津城际上下行线路，重点区段为82km至85kmo9时04分，京津南仓工区在京津城际89km出动（正在进行外部环境排查整治），出动8人，负责人：乔卷驹。9时07分，副段长高双全及生产技术科科长郭建坤赶往现场。9时13分，武清变电所值守人员巡视检查所内设备未发现异常情况。9时17分，经查看京津城际线路视频，发现故障指示区段没有监控视频。9时18分，京津南仓工区到达故障现场，巡视发现永乐至武清区间1407#支柱隔离开关底座存在4根树枝，从下行侧巡查隔离开关及其附属设备未发现烧伤痕迹，一组抢修人员继续利用望远镜选择合适位置对隔
3、离开关处进行检查，另一组抢修人员扩大巡视范围对接触网设备进行巡视检查。10时05分，副段长高双全及生产技术科科长郭建坤到达现场，指导抢修人员对分相上网隔离开关及213T线范围内重点设备进行巡视。10时25分，天津站、北京南站应急值守人员添乘完毕，未发现设备异常。11时33分，抢修人员现场通过望远镜在上行侧对下行1407#支柱隔离开关进行检查，发现隔离开关连接线中部有麻点、开关绝缘子底座侧第一片绝缘子有发白现象。12时00分，抢修人员现场巡视完毕，未发现其他异常情况。4月12日23时30分至4月13日00时20分，北京维管段利用临时天窗，对永乐至武清区间1407#支柱隔离开关进行上网检查。通过检
4、查发现支柱与隔离开关底座角钢连接处存在一烧焦死鸟尸体，尸体周围为树枝（未成型鸟窝），开关并联线和绝缘子根部有明显烧伤。并对隔离开关处树枝和死鸟进行清理，对烧伤并联线进行绑扎补强，对隔开底座等部位重新涂抹驱鸟剂。三调查情况1 .跳闸数据4月12日8时56分，武清变电所213距离I段、过流速断动作，故标0.5k11i;214馈线距离11段，重合成功，故标13.7km。故障测距指示下行82km436mo213、214跳闸数据:213T线电压:2.03kV,T线电流:7590A,F线电压：19.4kV,F线电流:570Ao214T线电压:17.8kV,T线电流：2370A,F线电压：21.IkV,F线

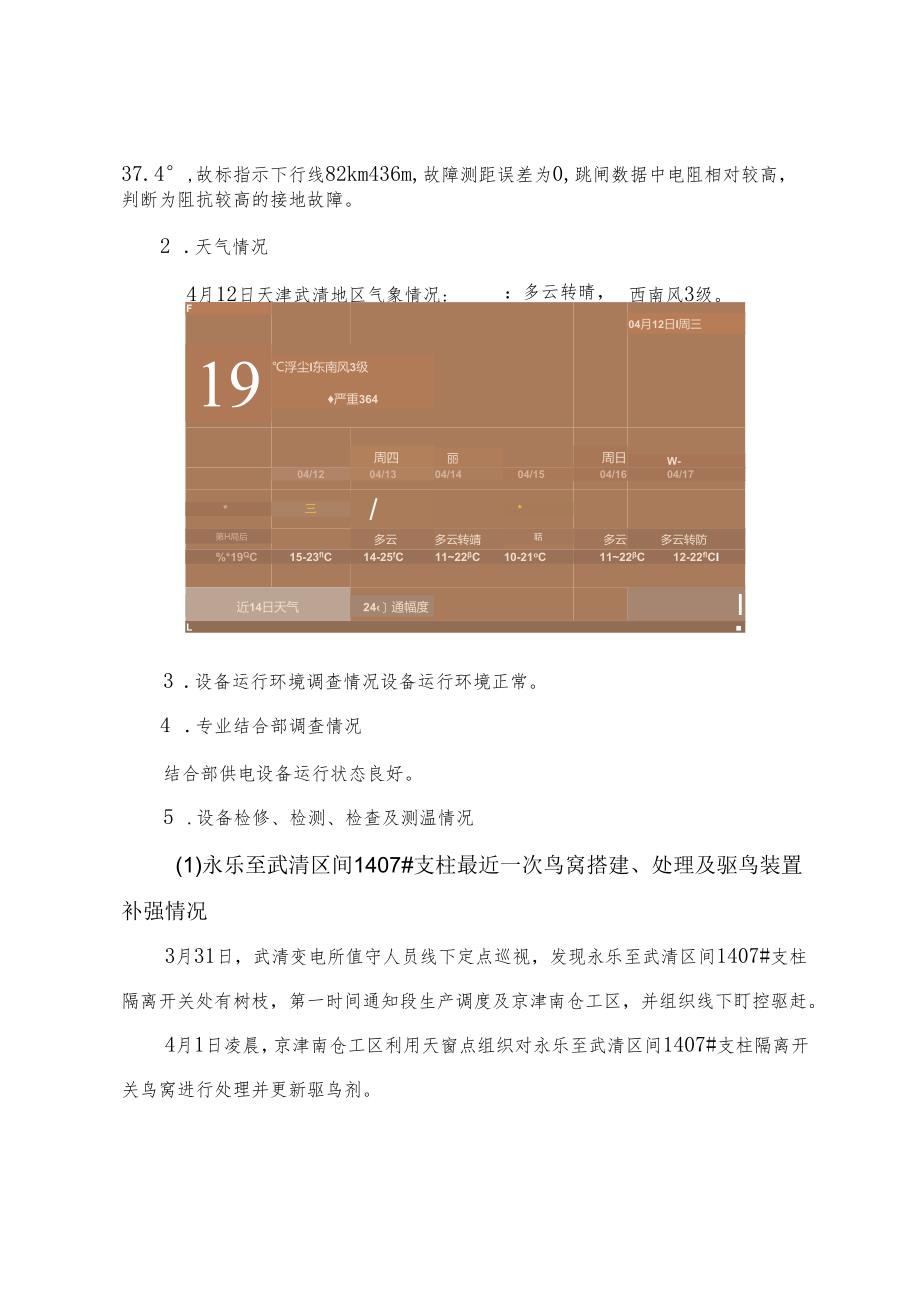

5、电流：1400Ao数据分析：通过本次跳闸数据可看出，213T线故障电压低、电流大、阻抗角为37.4,故标指示下行线82km436m,故障测距误差为0,跳闸数据中电阻相对较高，判断为阻抗较高的接地故障。2 .天气情况4月12日天津武清地区气象情况:：多云转晴，西南风3级。F04月12日I周三19浮尘I东南风3级严重364周四丽周日W-04/1204/1304/1404/1504/1604/17*三/*第H局后多云多云转靖聒多云多云转防%*19QC15-23flC14-25fC1122C10-21oC1122C12-22flCI近14日天气24通幅度IL3 .设备运行环境调查情况设备运行环境正常。
6、4 .专业结合部调查情况结合部供电设备运行状态良好。5 .设备检修、检测、检查及测温情况(1)永乐至武清区间1407#支柱最近一次鸟窝搭建、处理及驱鸟装置补强情况3月31日，武清变电所值守人员线下定点巡视，发现永乐至武清区间1407#支柱隔离开关处有树枝，第一时间通知段生产调度及京津南仓工区，并组织线下盯控驱赶。4月1日凌晨，京津南仓工区利用天窗点组织对永乐至武清区间1407#支柱隔离开关鸟窝进行处理并更新驱鸟剂。(2)4月11日线下定点巡查及蓝信视频分析情况4月11日，武清变电所值守人员王志伟上、下午两次线下巡视，永乐至武清区间1407#支柱隔离开关处没有鸟窝搭建问题。J.4月11日，分析C
7、2013次和C2635次蓝信视频，永乐至武清区间1407#支柱隔离开关处没有鸟窝搭建问题。（3）4月12日蓝信视频分析情况20234)41116:29:034月12日，分析C2009次（7时50分）蓝信视频，永乐至武清区间1407#支柱隔离开关附近有飞鸟现象，开关位置没有发现树枝。(4)4月12日跳闸后设备巡视检查情况4月12日11时33分，抢修人员现场巡视发现：永乐至武清区间1407#支柱隔离开关连接线中部有麻点，开关绝缘子底座侧第一片有发白现象。(5)上网检查情况4月12日23时30分至4月13日00时20分，北京维管段利用临时天窗对永乐至武清区间1407#支柱隔离开关进行上网检查。通过检
8、查发现支柱与隔离开关底座角钢连接处存在一烧焦死鸟尸体，尸体周围为树枝(未成型鸟窝)，并且开关并联线和绝缘子根部有明显烧伤。隔离开关整体照片(6)处置情况4月12日23时30分至4月13日00时20分，北京维管段利用临时天窗对永乐至武清区间1407#支柱隔离开关处树枝和死鸟进行清理，对烧伤并联线进行绑扎补强，并对隔开底座等部位重新涂抹驱鸟剂。6 .应急处置执行预案情况评价本次应急处置执行预案情况良好。7 .其他相关的调查情况鸟窝处理及驱鸟装置补强情况2023年永乐至武清区间1407#支柱隔离开关处共计处理鸟窝2次(3月30日和4月1日）；安装防坠绳驱鸟器2个，涂抹驱鸟剂3管。四、原因分析通过跳闸数据、现场巡视及上网检查情况分析，原因为永乐至武清区间1407#支柱隔离开关处鸟窝搭建过程中将隔离开关并连线与底座短接造成武清变电所213、214馈线跳闸。五后续措施1 .申请天窗，组织对永乐至武清区间1407#支柱隔离开关进行更换。2 .强化线下定点鸟害巡查，组织两人不间断对该位置鸟害情况进行看守、驱赶。3 .加强应急信息管理，采用多途径影像传输，提高跳闸信息的传递效率，确保信息传递的准确性、及时性和完整性。北京维管段2023年4月13日
