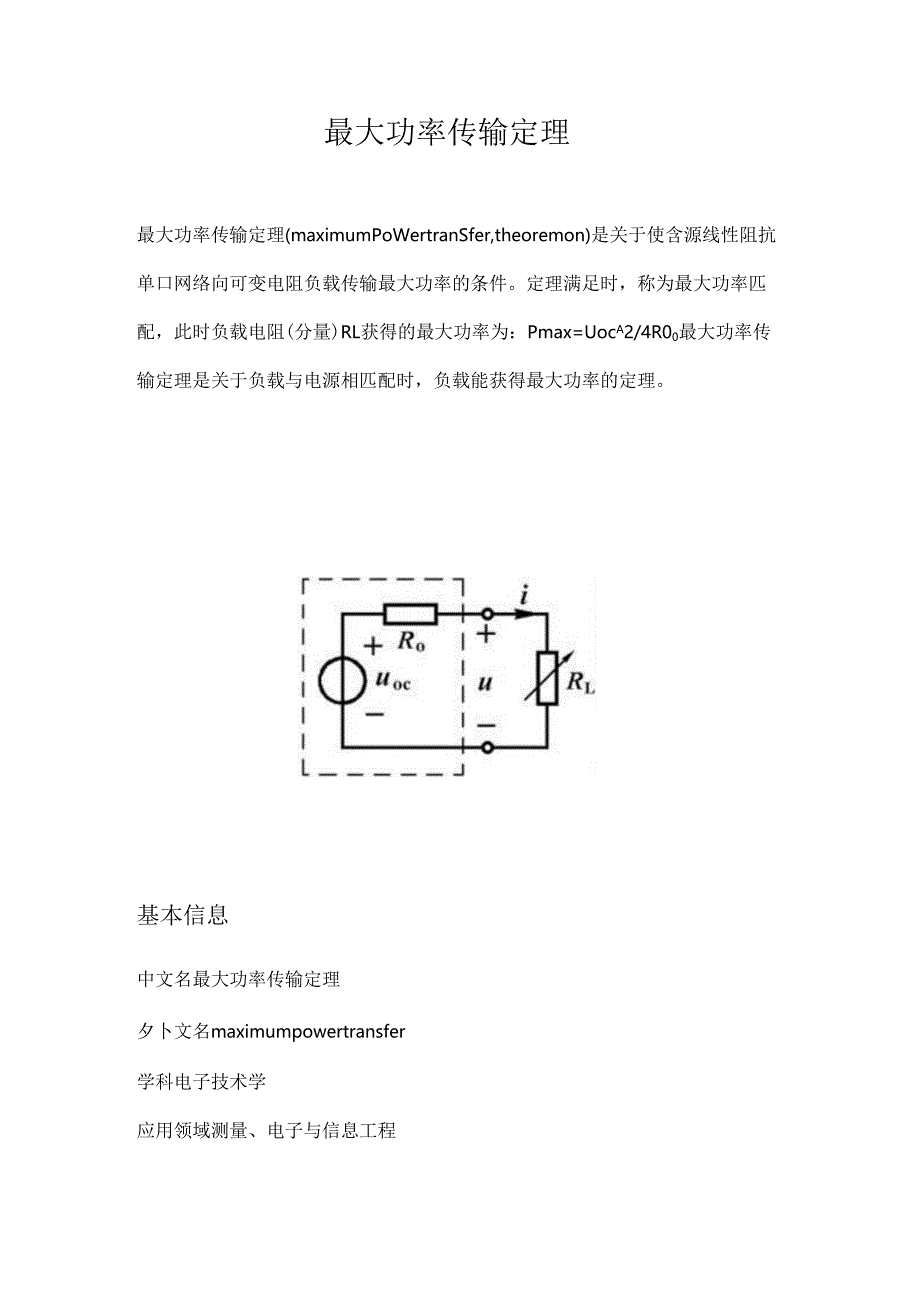

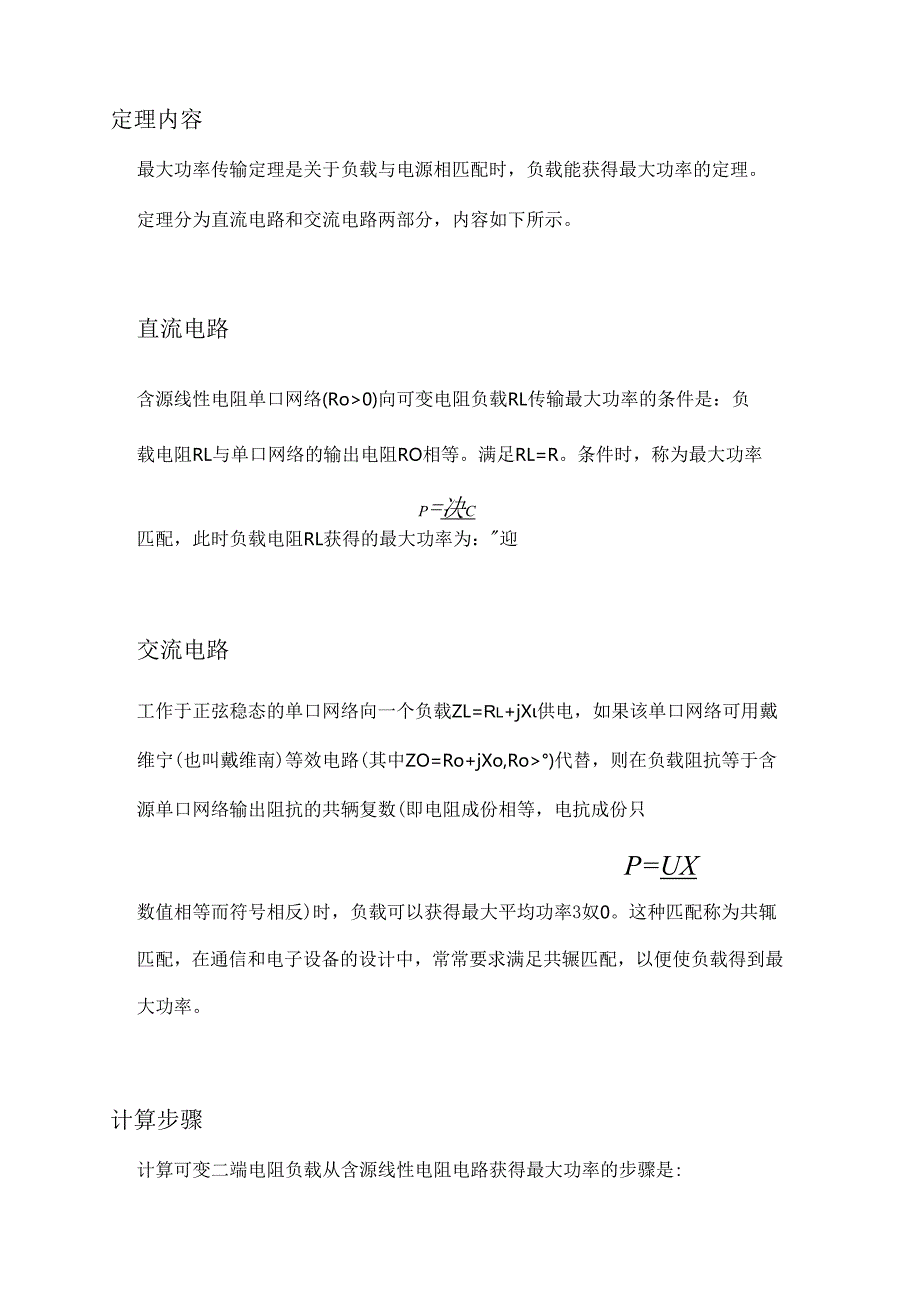

1、最大功率传输定理最大功率传输定理(maximumPoWertranSfer,theoremon)是关于使含源线性阻抗单口网络向可变电阻负载传输最大功率的条件。定理满足时，称为最大功率匹配，此时负载电阻(分量)RL获得的最大功率为：Pmax=UocA2/4R00最大功率传输定理是关于负载与电源相匹配时，负载能获得最大功率的定理。基本信息中文名最大功率传输定理夕卜文名maximumpowertransfer学科电子技术学应用领域测量、电子与信息工程定理内容最大功率传输定理是关于负载与电源相匹配时，负载能获得最大功率的定理。定理分为直流电路和交流电路两部分，内容如下所示。直流电路含源线性电阻单口网络
2、(Ro0)向可变电阻负载RL传输最大功率的条件是：负载电阻RL与单口网络的输出电阻RO相等。满足RL=R。条件时，称为最大功率P=决C匹配，此时负载电阻RL获得的最大功率为：迎交流电路工作于正弦稳态的单口网络向一个负载ZL=Rl+jX供电，如果该单口网络可用戴维宁(也叫戴维南)等效电路(其中ZO=Ro+jXo,Ro)代替，则在负载阻抗等于含源单口网络输出阻抗的共辆复数(即电阻成份相等，电抗成份只P=UX数值相等而符号相反)时，负载可以获得最大平均功率3奴0。这种匹配称为共辄匹配，在通信和电子设备的设计中，常常要求满足共辗匹配，以便使负载得到最大功率。计算步骤计算可变二端电阻负载从含源线性电阻电

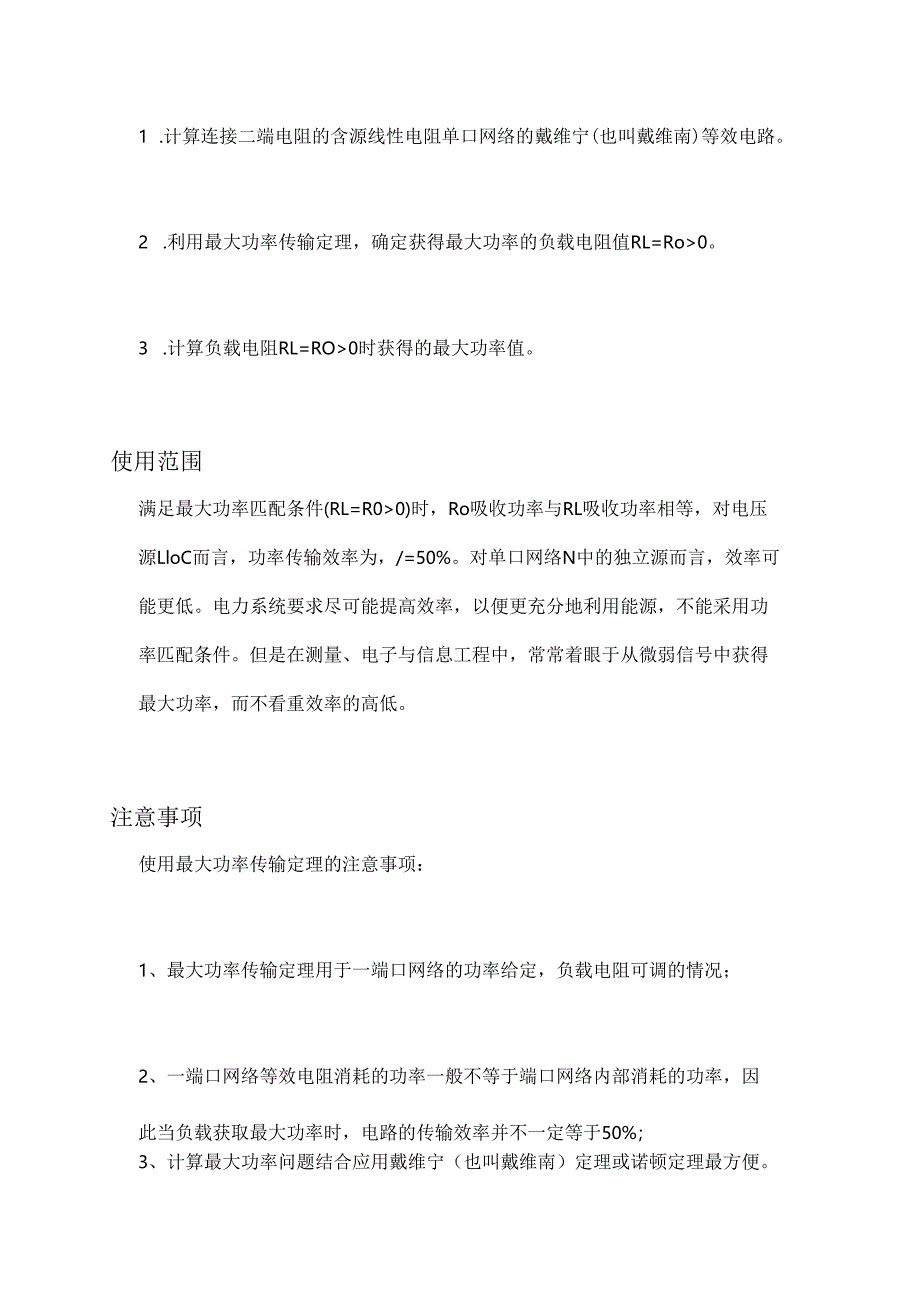

3、路获得最大功率的步骤是:1 .计算连接二端电阻的含源线性电阻单口网络的戴维宁(也叫戴维南)等效电路。2 .利用最大功率传输定理，确定获得最大功率的负载电阻值RL=Ro0。3 .计算负载电阻RL=RO0时获得的最大功率值。使用范围满足最大功率匹配条件(RL=R00)时，Ro吸收功率与RL吸收功率相等，对电压源LloC而言，功率传输效率为，/=50%。对单口网络N中的独立源而言，效率可能更低。电力系统要求尽可能提高效率，以便更充分地利用能源，不能采用功率匹配条件。但是在测量、电子与信息工程中，常常着眼于从微弱信号中获得最大功率，而不看重效率的高低。注意事项使用最大功率传输定理的注意事项：1、最大功率传输定理用于一端口网络的功率给定，负载电阻可调的情况；2、一端口网络等效电阻消耗的功率一般不等于端口网络内部消耗的功率，因此当负载获取最大功率时，电路的传输效率并不一定等于50%；3、计算最大功率问题结合应用戴维宁（也叫戴维南）定理或诺顿定理最方便。
