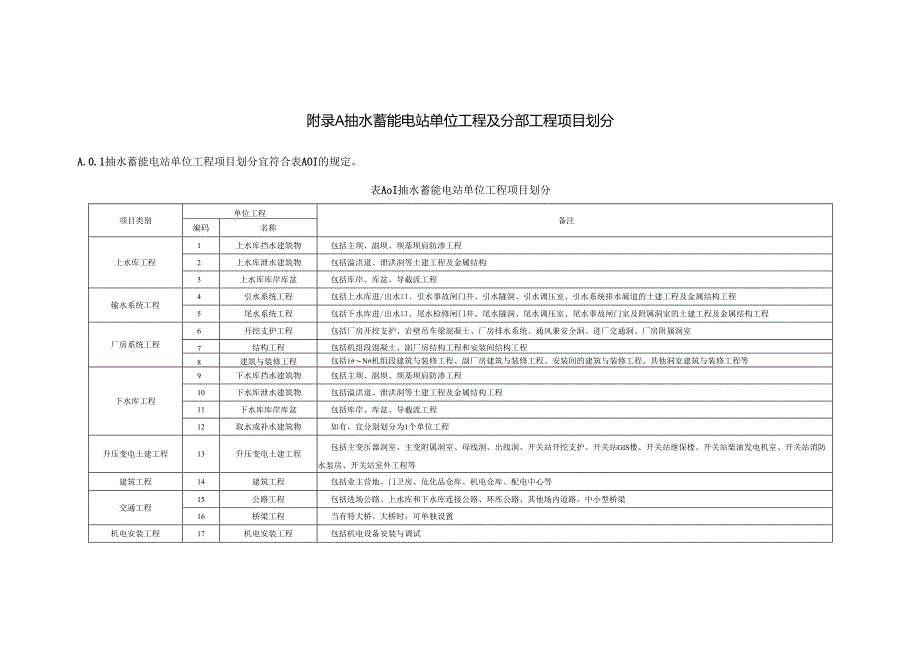

1、附录A抽水蓄能电站单位工程及分部工程项目划分A.0.1抽水蓄能电站单位工程项目划分宜符合表AOI的规定。表AoI抽水蓄能电站单位工程项目划分项目类别单位工程备注编码名称上水库工程1上水库挡水建筑物包括主坝、副坝、坝基坝肩防渗工程2上水库泄水建筑物包括溢洪道、泄洪洞等土建工程及金属结构3上水库库岸库盆包括库岸、库盆、导截流工程输水系统工程4引水系统工程包括上水库进/出水口、引水事故闸门井、引水隧洞、引水调压室、引水系统排水廊道的土建工程及金属结构工程5尾水系统工程包括下水库进/出水口、尾水检修闸门井、尾水隧洞、尾水调压室、尾水事故闸门室及附属洞室的土建工程及金属结构工程厂房系统工程6开挖支护工程
2、包括厂房开挖支护、岩壁吊车梁混凝土、厂房排水系统、通风兼安全洞、进厂交通洞、厂房附属洞室7结构工程包括机组段混凝土、副厂房结构工程和安装间结构工程8建筑与装修工程包括1#N#机组段建筑与装修工程、副厂房建筑与装修工程、安装间的建筑与装修工程、其他洞室建筑与装修工程等下水库工程9下水库挡水建筑物包括主坝、副坝、坝基坝肩防渗工程10下水库泄水建筑物包括溢洪道、泄洪洞等土建工程及金属结构工程11下水库库岸库盆包括库岸、库盆、导截流工程12取水或补水建筑物如有，宜分别划分为1个单位工程升压变电土建工程13升压变电土建工程包括主变压器洞室、主变附属洞室、母线洞、出线洞、开关站开挖支护、开关站GlS楼、开

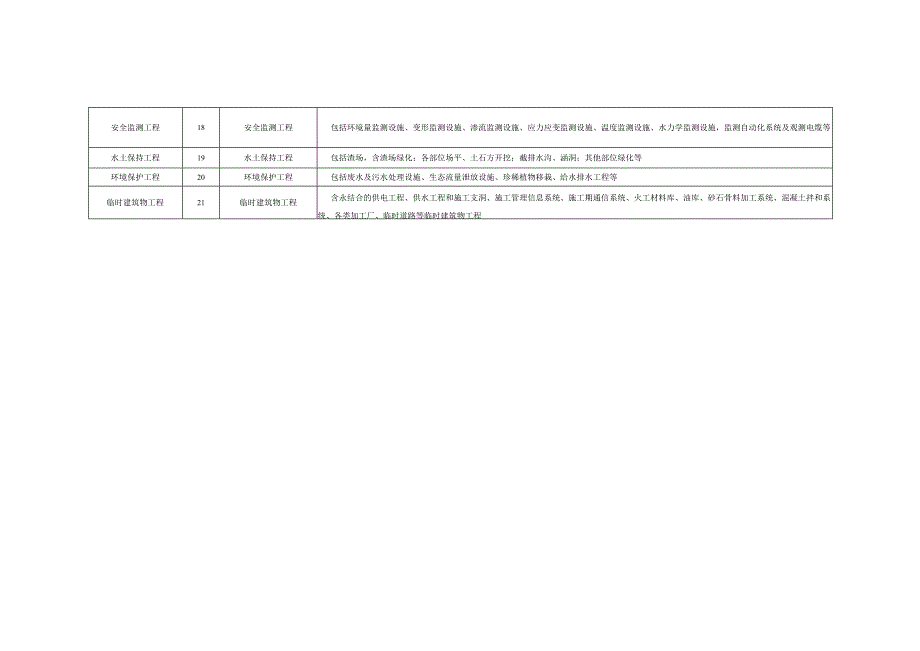

3、关站继保楼、开关站柴油发电机室、开关站消防水泵房、开关站室外工程等建筑工程14建筑工程包括业主营地、门卫房、危化品仓库、机电仓库、配电中心等交通工程15公路工程包括进场公路、上水库和下水库连接公路、环库公路、其他场内道路，中小型桥梁16桥梁工程当有特大桥、大桥时，可单独设置机电安装工程17机电安装工程包括机电设备安装与调试安全监测工程18安全监测工程包括环境量监测设施、变形监测设施、渗流监测设施、应力应变监测设施、温度监测设施、水力学监测设施，监测自动化系统及观测电缆等水土保持工程19水土保持工程包括渣场，含渣场绿化；各部位场平、土石方开挖；截排水沟、涵洞；其他部位绿化等环境保护工程20环境保

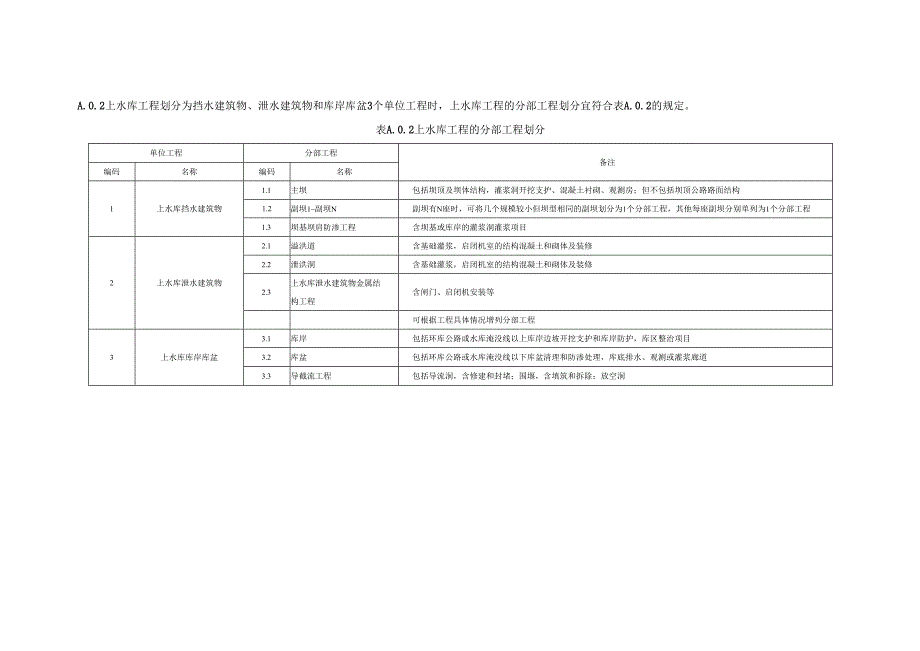

4、护工程包括废水及污水处理设施、生态流量泄放设施、珍稀植物移栽、给水排水工程等临时建筑物工程21临时建筑物工程含永结合的供电工程、供水工程和施工支洞、施工管理信息系统、施工期通信系统、火工材料库、油库、砂石骨料加工系统、混凝土拌和系统、各类加工厂、临时道路等临时建筑物工程A.0.2上水库工程划分为挡水建筑物、泄水建筑物和库岸库盆3个单位工程时，上水库工程的分部工程划分宜符合表A.0.2的规定。表A.0.2上水库工程的分部工程划分单位工程分部工程备注编码名称编码名称1上水库挡水建筑物1.1主坝包括坝顶及坝体结构，灌浆洞开挖支护、混凝土衬砌、观测房；但不包括坝顶公路路面结构1.2副坝1副坝N副坝有N
5、座时，可将几个规模较小但坝型相同的副坝划分为1个分部工程，其他每座副坝分别单列为1个分部工程1.3坝基坝肩防渗工程含坝基或库岸的灌浆洞灌浆项目2上水库泄水建筑物2.1溢洪道含基础灌浆，启闭机室的结构混凝土和砌体及装修2.2泄洪洞含基础灌浆，启闭机室的结构混凝土和砌体及装修2.3上水库泄水建筑物金属结构工程含闸门、启闭机安装等可根据工程具体情况增列分部工程3上水库库岸库盆3.1库岸包括环库公路或水库淹没线以上库岸边坡开挖支护和库岸防护，库区整治项目3.2库盆包括环库公路或水库淹没线以下库盆清理和防渗处理，库底排水、观测或灌浆廊道3.3导截流工程包括导流洞，含修建和封堵；围堰，含填筑和拆除；放空洞
6、A.0.3输水系统工程划分为引水系统工程和尾水系统工程2个单位工程时，输水系统工程的分部工程划分宜符合表A.0.3的规定。表AO3输水系统工程的分部工程划分单位工程分部工程备注编码名称编码名称4引水系统工程4.11#N#上水库进/出水口1 .包括开挖支护、混凝土结构、灌浆；2 .宜含引渠和前池段，调整段和扩散段划入相应的分部工程；3 .上水库进/出水口有N个时，宜整体划分为1个分部工程，也可单列为N个分部工程4.21#N#引水事故闸门井1 .包括启闭机室、配电房（中心）的土建结构及装修；2 .引水事故闸门井有N个时，宜整体划分为1个分部工程，也可单列为N个分部工程4.31#N#引水隧洞引水隧洞
7、有N条时，宜整体划分为1个分部工程，也可单列为N个分部工程4.41#N#引水调压室1 .根据工程情况设置。必要时还包括引调通气洞；2 .引水调压室有N个时，宜整体划分为1个分部工程，也可单列为N个分部工程4.5引水系统排水廊道引水系统所涉及的排水廊道4.61#N#引水金属结构工程包括1#N#进出水口金属结构及启闭机安装，引水系统的平洞、斜/竖井、压力钢管安装5尾水系统工程5.11#N#下水库进/出水口1 .包括开挖支护、混凝土结构、灌浆；2 .宜含引渠和前池段，调整段和扩散段划入相应的分部工程；3 .下水库进/出水口有N个时，宜整体划分为1个分部工程，也可单列为N个分部工程5.21#N#尾水检
8、修闸门井1 .包括启闭机室、配电房（中心）的土建结构及装修；2 .尾水检修闸门井有N个时，宜整体划分为1个分部工程，也可单列为N个分部工程5.31#N#尾水隧洞尾水隧洞有N条时，宜整体划分为1个分部工程，也可单列为N个分部工程5.41#N#尾水调压室1 .根据工程情况设置。必要时还包括尾调通气洞；2 .尾水调压室有N个时，宜整体划分为1个分部工程，也可单列为N个分部工程5.5尾水事故闸门室及附属洞室1 .包括尾水事故闸门室、尾水事故闸门通风洞和尾水事故闸门交通洞；2 .不含尾水事故闸门室的装饰装修单位工程分部工程备注编码名称编码名称5.61#N#尾水金属结构工程包括1#N#进出水口金属结构及启
9、闭机安装，尾水系统的平洞、斜/竖井、压力钢管安装A.0.4厂房系统工程划分为开挖支护工程和结构工程2个单位工程时，厂房系统工程的分部工程划分宜符合表AO4的规定。表AO4厂房系统工程的分部工程划分单位工程分部工程备注编码名称编码名称6开挖支护工程6.1厂房开挖支护一6.2岩壁吊车梁混凝土含吊顶牛腿、附壁混凝土6.3厂房排水系统包括排水廊道和自流排水洞6.4通风兼安全洞一6.5进厂交通洞一6.6厂房附属洞室包括排烟竖井、排风竖井、临时通风洞（井）等7结构工程7.11#N#机组段混凝土机组段混凝土有N个时，宜整体划分为1个分部工程，也可单列为N个分部工程，不含机组段砌体和装饰装修7.2副厂房结构工
10、程包括透平油室混凝土，不含厂房顶棚工程以及副厂房砌体和装饰装修，7.3安装间结构工程1 .包括靠近厂房部分中层排水廊道扩大段结构；2 .不含安装间顶棚工程、结构砌体和装饰装修。8砌体与装修工程8.11#N#机组段砌体装修工程1.1#N#机组段的砌体与装修工程，宜整体划分为1个分部工程，也可单列为N个分部工程或N个子分部工程。2.包括楼地面、内墙面、顶棚、门、窗、栏杆（包括排水廊道卫生间）等8.2副厂房砌体与装修工程8.3安装间的砌体与装修工程单位工程分部工程备注编码名称编码名称8.4其他洞室砌体与装修工程A.0.5下水库工程划分为挡水建筑物、泄水建筑物和库岸库盆3个单位工程时，下水库工程的分部
11、工程划分宜符合表A.0.5的规定。表A.0.5下水库工程的分部工程划分单位工程分部工程备注编码名称编码名称9下水库挡水建筑物9.1主坝包括坝顶及坝体结构，灌浆洞开挖支护、混凝土衬砌；但不包括坝顶公路路面结构9.21#N#副坝副坝有N座时，可将几个规模较小但坝型相同的副坝划分为1个分部工程，其他每座副坝分别单列为1个分部工程9.3坝基坝肩防渗工程含坝基或库岸的灌浆洞灌浆项目10下水库泄水建筑物10.1溢洪道包括基础灌浆、启闭机室的结构混凝土和砌体及装修10.2泄洪洞包括基础灌浆、启闭机室的结构混凝土和砌体及装修10.3下水库泄水建筑物金属结构工程含闸门、启闭机安装等可根据工程具体情况增列分部工程
12、11下水库库岸库盆11.1库岸包括环库公路或水库淹没线以上库岸边坡开挖支护和库岸防护；库区整治项目11.2库盆包括环库公路或水库淹没线以下库盆清理和防渗处理，库底排水、观测或灌浆廊道11.3下水库导截流工程包括导流洞，含修建和封堵；围堰，含填筑和拆除；放空洞12取水或补水建筑物12.1取水或补水建筑物土建工程包括进水口、水池、泵房（站）的土建部分12.2取水或补水建筑物金属结构包括水泵、管道、增压或减压设施等金属设备安装A.0.6升压变电土建工程整体划分为1个单位工程时，升压变电土建单位工程的分部工程划分宜符合表A.0.6的规定。表A.0.6升压变电土建单位工程的分部工程划分单位工程分部工程备
13、注编码名称编码名称13升压变电土建工程13.1主变压器洞室包括开挖、基础处理、结构混凝土、砌体及装饰装修13.2主变附属洞室包括主变进风洞、主变排风洞、主变运输洞、电缆交通洞等洞室工程13.3母线洞包括开挖支护、衬砌混凝土和灌浆工程13.4出线洞包括开挖支护、衬砌混凝土和灌浆工程13.5开关站开挖支护包括各分期开挖支护及第一次场平13.6开关站气体绝缘金属封闭开关设备(GIS)楼含地基与基础、主体结构、建筑装饰装修、建筑屋面、建筑给水排水及供暖、通风与空调、建筑电气、智能建筑、建筑节能、电梯13.7开关站继保楼13.8开关站柴油发电机室13.9开关站消防水泵房13.10开关站室外工程包括构支架
14、设备基础、围墙、站内排水沟、停车场、室外电缆沟、上下水管沟、门卫房A.0.7机电安装工程整体划分为1个单位工程时，机电安装单位工程的分部工程划分宜符合表A.0.7的规定。表A.0.7机电安装单位工程的分部工程划分单位工程分部工程备注编码名称编码名称17机电安装工程17.11#N#机组及其附属设备安装1 .包括水泵水轮机，进水阀及其附属设备，调速器、油压装置及其附属部件，水泵水轮机的水车室平台、环形吊车等其他附属设备；发电电动机、中性点设备，励磁系统，发电电动机的上、下架盖板等附属设备；启动试运行；2 .机组及其附属设备有N套时，宜整体划分为1个分部工程，也可单列为N个分部工程17.2水力机械辅助设备安装包括油系统、水系统、压缩空气
