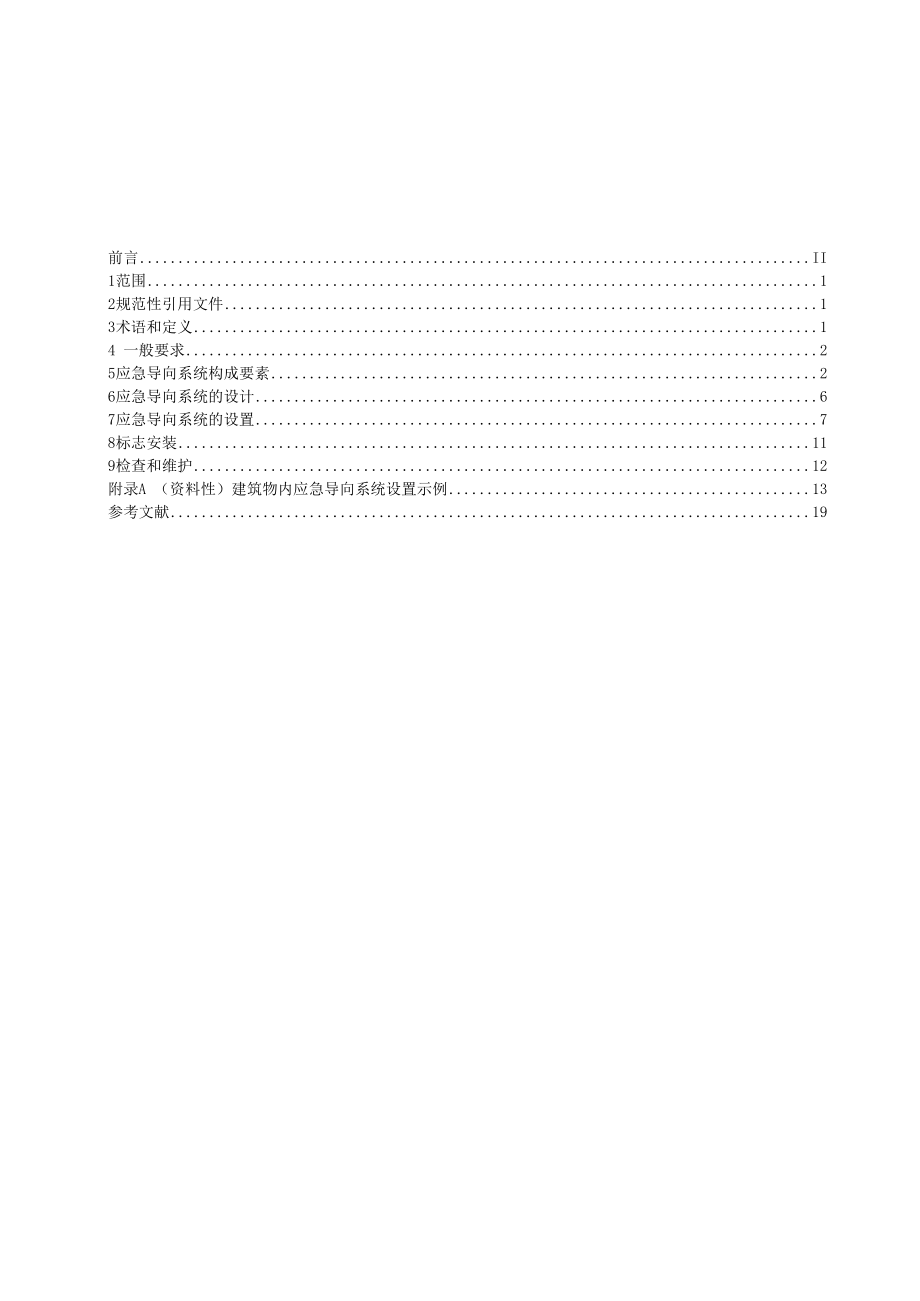

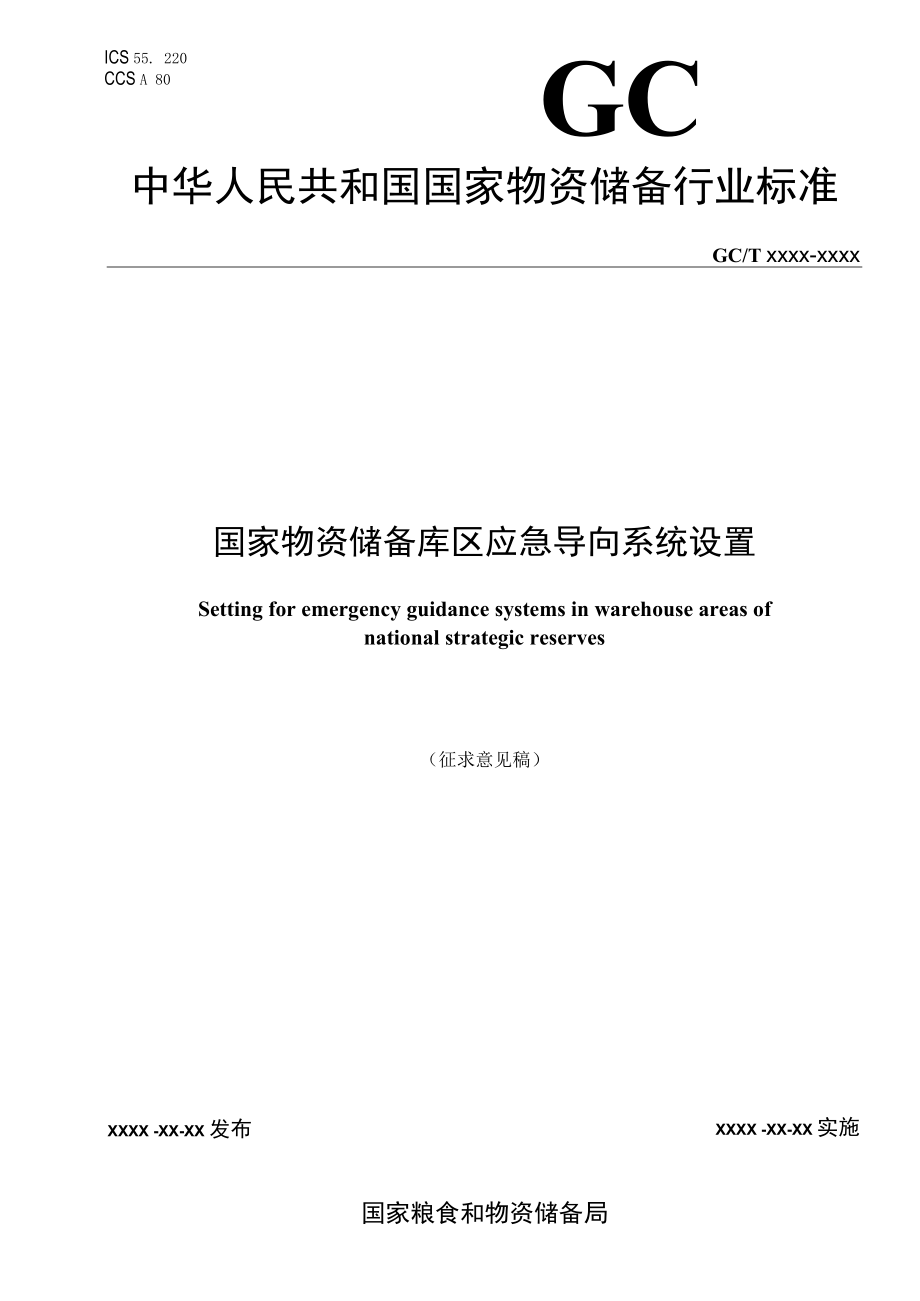

1、ICS 55. 220CCS A 80GC中华人民共和国国家物资储备行业标准GC/T xxxx-xxxx国家物资储备库区应急导向系统设置Setting for emergency guidance systems in warehouse areas ofnational strategic reserves（征求意见稿）XXXX -XX-XX 发布XXXX -XX-XX 实施国家粮食和物资储备局前言II1范围12规范性引用文件13术语和定义14 一般要求25应急导向系统构成要素26应急导向系统的设计67应急导向系统的设置78标志安装119检查和维护12附录A （资料性）建筑物内应急导向系统设
2、置示例13参考文献19本文件按照GB/T 1. 1-2020标准化工作导则 第1部分：标准化文件的结构和起草规则的规定 起草。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。本文件由国家粮食和物资储备局提出提出并归口。本文件起草单位：本文件主要起草人：国家物资储备库区应急导向系统设置1范围本文件给出了国家物资储备库区应急导向系统各类要素的设计要求、应急导向系统在规划和设计 时需要考虑的因素和设计要求、建筑物外和建筑物内应急导向系统的设置要求、标志要素的安装和维护 要求等。本文件适用于国家物资储备库区为应对火灾、地震等紧急情况且以人员疏散为主要目的的应急导 向系统的设置
3、。本文件不适用于触摸式或听觉类应急导向设施的设置。2规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中,注日期的引用文件, 仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版木（包括所有的修改单）适用于本 文件。GB/T 2893. 1图形符号安全色和安全标志第1部分：安全标志和安全标记的设计原则GB/T 2893. 3图形符号安全色和安全标志第3部分：安全标志用图形符号设计原则GB/T 2893. 5图形符号安全色和安全标志第5部分：安全标志使用原则与要求GB 2894安全标志及其使用导则GB/T 13495. 1消防安全标志第1部分：标志GB/T
4、23809. 1应急导向系统 设置原则与要求 第1部分：建筑物内GB/T 23809. 2应急导向系统设置原则与要求第2部分：建筑物外GB/T 25894疏散平面图 设计原则与要求GB/T 26443安全色和安全标志安全标志的分类、性能和耐久性GB/T 31523. 1安全信息识别系统第1部分：标志GC/T 1201国家物资储备通用术语GC/T 1402国家物资储备通用安全标志及使用规范3术语和定义GC/T 1201界定的以及下列术语和定义适用于本文件。1.1应急导向系统 emergency guidance system由应急导向要素构成的引导人们在紧急情况下沿着指定疏散路线撤离危险区域的导
5、向系统。1.2紧急出 口 emergency exit疏散路线中通向安全场所的门或通道。1.3疏散路线标志escape route sign由箭头与紧急出口图形标志和（或）文字组成，引导人们沿着疏散路线到达终端出口的导向标志。 注：终端出口指连接疏散路线和安全场所的最终紧急出口。1.4疏散平面图escape plan提供疏散路线和应急设施等信息的平面图。1.5风险risk对伤害的一种综合衡量，包括伤害发生的概率和伤害的严重程度。1.6危险（源）hazard可能导致伤害的潜在根源。1.7集合区 assembly area在危险区域之外指定的供疏散者集中的安全区域。注：集合区包括应急避难场所、安全
6、集合点等安全区域。1.8应急避难场所emergency shelter用于避灾人员就近紧急或临时避难的具有应急避难生活服务设施并可供避难人员临时生活的安全 场所。1.9导向线 guidance line在地面上或临近地面设置的由发光材料制作的线条，用于清晰描绘疏散路线或定义通过开放区域 的逃生路径。4 一般要求4.1 国家物资储备库区应急导向系统中使用的安全标志应优先从GC/T 1402中选取。4.2 当国家物资储备库应急导向系统中所需要的安全标志在GC/T 1402中不存在时，应从GB 2894、 GB 13495. 1或GB/T 31523. 1等安全标志标准中选取相应的安全标志。当标准中
7、没有所需安全标志时， 应按照GB/T 2893. 1和GB/T 2893. 3的要求设计新的安全标志。4.3 3国家物资储备库区应急导向系统包括建筑物内应急导向系统和建筑物外应急导向系统两种类型， 建筑物内包括仓库内部、进入仓库的通道等室内区域，建筑物外包括库区（储区）、码头、中转站等 非室内区域。建筑物内应急导向系统的设计应符合GB/T 23809. 1规定的原则和要求。建筑物外应急导 向系统的设计应符合GB/T 23809. 2规定的原则和要求。4.4 在规划和设计库区应急导向系统时宜充分考虑目标区域或规划范围内现有的安全标志或安全标记 等系统要素，应移除不再需要的系统要素，或使用符合最新
8、标准要求的系统要素进行替换。5应急导向系统构成要素5 . 1方向箭头标志5.1.1 方向箭头的形状应符合GB/T 2893. 3中箭头类型D的规定，方向箭头标志应与其他安全标志组 合使用。5.1.2 方向箭头标志仅表示疏散路线上人的行进方向，不同方向箭头标志的含义见表Io表1方向箭头标志的含义方向箭头标志含义方向箭头标志含义a）从此处向前方行进b）从此处穿过并向前方行进C）从此处向上方行进a）从此处向左上方行进 b）从此处向左前方行进Q从此处向左方行进从此处向左下方行进从此处向下方行进a）从此处向右上方行进 b）从此处向右前方行进从此处向右方行进从此处向右下方行进5.2疏散路线标志5. 2.1
9、疏散路线标志是5. 1所规定的方向箭头标志与GB/T 31523. 1规定的“紧急出口”标志组合形成 的导向标志。疏散路线标志用于指示建筑物内的疏散路线，疏散路线标志不表示通过紧急出口后需要选 择的方向。5. 2.2不同方向疏散路线标志的设计示例及含义见表2,设置在地面上的疏散路线标志的设计见图1。 疏散路线标志带有辅助文字时，辅助文字可以使用“紧急出口”，也可以使用“安全出口”。表2疏散路线标志的设计示例及含义图1设置在地面上的疏散路线标志示例5.3 消防设施标志5. 3.1消防设施标志通常以位置标志形式设置在消防设施所在位置或其上方，当消防设施不能从有利 位置直接看到时，可使用方向指示标志
10、和消防设施标志组合形成的消防设施导向标志指示消防设施的 位置。6. 3.2为避免与疏散路线的方向混淆，消防设施导向标志不宜使用GB/T 2893. 3规定的箭头类型D。 图2和图3给出了消防设施方向指示标志和消防设施导向标志的示例。图2消防设施方向指示标志示例图3消防设施导向标志示例5.4 安全设备设施标志5.4.1 在发生事故并导致人员受伤时，需要及时确定安全设备设施的位置，安全设备设施的位置通常 由安全状况标志形成的位置标志来指示。当安全设备设施不能从有利位置直接看到时，可使用方向指示 标志和安全状况标志组合形成的安全设备设施导向标志指示安全设备设施的位置。5.4.2 为避免与疏散路线的方
11、向混淆，安全设备设施导向标志不宜使用GB/T 2893. 3规定的箭头类型 Do图4和图5给出了安全设备设施方向指示标志和安全设备设施导向标志的示例。图4安全设备设施方向指示标志示例图5安全设备设施导向标志示例5. 5事故预防安全标志5. 5.1用于预防事故的安全标志包括警告标志、禁止标志和指令标志。警告标志用于向人们警示潜在 风险并说明危险的性质；禁止标志和指令标志向人们提供指令并解释如何避免潜在危险。6. 5.2事故预防安全标志可带有起辅助作用的文字或符号，用以表达风险的等级或传达相关的指令信 息。7. 5.3事故预防标志能够表达的危险类型包括但不限于：触电危险；一一燃烧或爆炸危险；中毒危
12、险；生物或辐射危险；机械危险（例如，碰撞、挤压或切割等）；高压危险；一一化学危险等。5. 5.4事故预防标志能够表达的避免危险的指令信息包括但不限于：一一需要穿戴特定类型的个人防护装备；一一禁止有受伤风险的行为等。5. 6疏散平面图5. 6.1疏散平面图是应急导向系统必不可少的组成部分,疏散平面图中包含的信息与消防安全、逃生、 疏散以及应急救援相关。疏散平面图的设计应符合GB/T 25894规定的原则和要求。5. 6.2库区疏散平面图中宜包含的信息包括但不限于： 观察者当前所在的位置（例如“您在此”）；一一疏散路线的位置； 集合区的位置； 地标性建筑的位置；一一救援和应急疏散所必需的其他设备设
13、施的位置；使用警告标志或颜色等手段标注的危险区域等。5. 6. 3储备仓库内疏散平面图中宜包含的信息包括但不限于：一一观察者当前所在的位置（例如“您在此”）；疏散路线；消防设备和警报按钮的位置；一一应急设备和疏散辅助设备的位置；一在发生紧急情况或火灾时需要采取的行动；集合区的位置等。5.7 安全标记5. 7.1安全标记是指出于安全目的使某个对象或地点变得醒目的标记。安全标记通常包含黄黑相间条 纹、红白相间条纹、绿白相间条纹、蓝白相间条纹四种形式，安全标记的设计应符合GB/T 2893. 1的规定O6. 7.2黄色和黑色条纹倾斜交替呈现的安全标记表示某个特定区域存在着特定的风险，例如碰撞的风 险
14、、跌落的风险或净空高度受限的风险等。7. 7.3红色和白色条纹倾斜交替呈现的安全标记表示某个特定区域禁止进入、消防设备的位置或消防 设备启动装置的位置等。8. 7.4绿色和白色条文倾斜交替呈现的安全标记可与安全条件标志一起使用，表示某个安全的状况或 安全设备的位置，例如，标记带逃生梯的应急窗。9. 7.5蓝色和白色条文倾斜交替呈现的安全标记可与指令标志一起使用，表示某个必须执行的动作。5.8 适用性标记5 . 8.1适用性标记是一种符号要素，用在辅助标志中表达“适用”（正确）或“不适用”（不正确）。 适用性标记应符合如下要求：a）使用绿色“ J ”表示适用或正确的使用；b）使用红色“ X ”表
