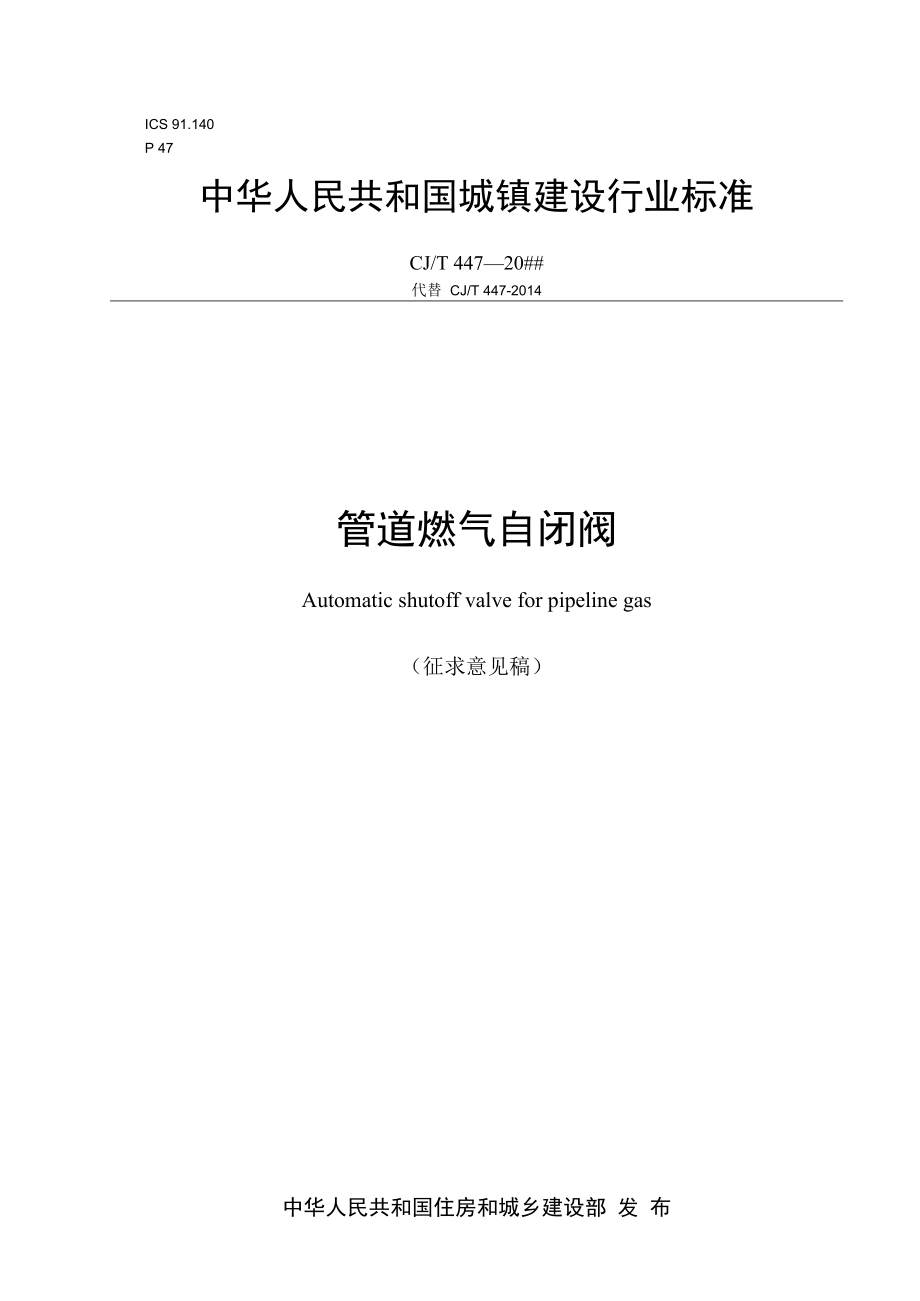

1、ICS 91.140P 47中华人民共和国城镇建设行业标准CJ/T 44720#代替 CJ/T 447-2014管道燃气自闭阀Automatic shutoff valve for pipeline gas（征求意见稿）中华人民共和国住房和城乡建设部 发 布目 次前 言III1范围12规范性引用文件13术语和定义14分类、型号24.1 分类24.2 型号35结构与材料45.1结构45. 2材料46要求46.1 外观46.2 阀口耐压强度46. 3壳体强度46. 4气密性46.5自动关闭性能56. 6额定流量56. 7耐燃气性56.8机械耐用性56. 9抗扭力性66. 10耐温性66.11 耐冲

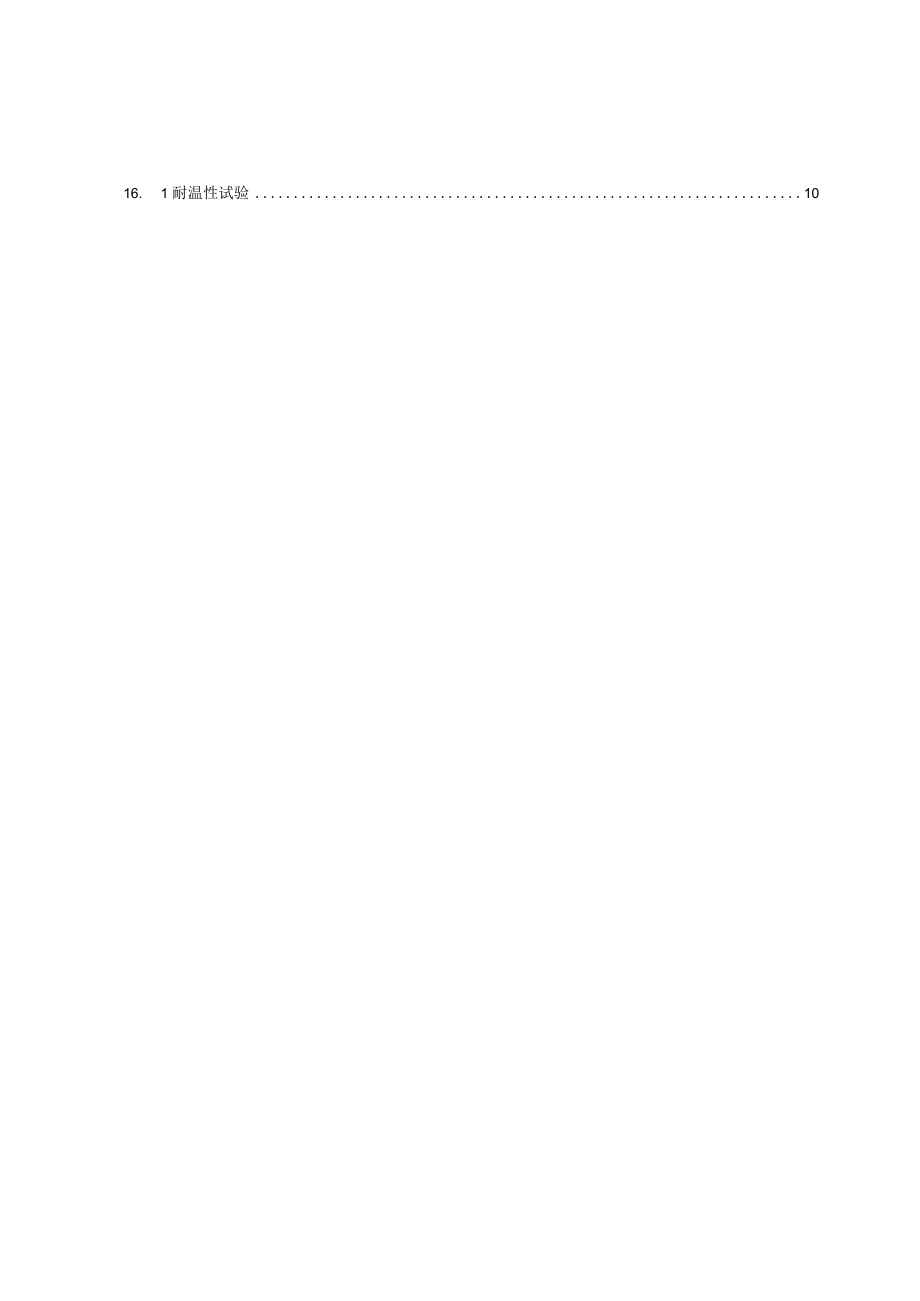

2、击性66.12 抗弯曲性能67试验方法61. 1试验条件及仪器67. 2外观检查78. 3阀口耐压强度试验79. 4壳体强度试验710. 5气密性试验711. 自动关闭性能试验712. 额定流量试验913. 8耐燃气性试验914. 9机械耐用性试验1015. 10 抗扭力性试验1016. 1 耐温性试验10CJ/T447-20#17. 12 耐冲击试验1018. 13抗弯曲性能试验 118检验规则1119. 1检验分类1120. 出厂检验1121. 3型式检验129标志、使用说明书、包装、运输和贮存 1222. 1标志1223. 使用说明书1224. 3包装1225. 4运输1326. 5贮存
3、13本文件按照GB/T 1.1-2020标准化工作导则第1部分：标准化文件的结构和起草规则的规定起 草。本文件代替CJ/T 447-2014管道燃气自闭阀，与CJ/T 447-2014相比，除结构调整和编辑性改 动外，主要技术变化如下：更改了“范围”（见第1章，2014年版的第1章）；更改了 “额定流量”定义（见3. 4, 2014年版的3. 4）；更改了 “自闭阀分类”（见表1, 2014年版的表1）：更改了 “型号编制方法”（见4.2.1, 2014年版的4.2.1）； 增加了 “进口接头螺纹规定”（见5. 3.1）： 增加了 “自闭阀的设计使用寿命规定”（见5. 1.4）；一一更改了 “
4、自闭阀各零部件材料的规定”（见5. 2, 2014年版的5. 2）； 增加了 “阀口耐压强度”（见6. 2）；增加了 “壳体强度”（见6.3）；删除了 “表前自闭阀”（2014年版的6. 2. 2. 2）；一一更改了 “过流自动关闭性能”（见6. 5. 3, 2014年版的6. 3. 3）；更改了 “额定流量”（见6. 6, 2014年版的6. 4）；增加了 “耐燃气性”要求（见6. 7）；更改了 “抗扭力型”（见6. 8, 2014年版的6. 7）；删除了 “耐静载荷”（2014年版的6. 10）；增加了 “抗弯曲性能”（见6. 12）；更改了 “试验仪器及装置”（见表2, 2014年版的表
5、2）； 增加了 “阀口耐压强度试验”方法（见7. 3）； 增加了 “壳体强度试验”方法（见7.4）； 更改了 “自闭阀上设计有手动燃气阀门时，内气密性试验”方法（见7.5.2.2, 2014年版的 . 3. 2.2）；更改了 “自动关闭性能试验装置图”（见图1, 2014年版的图1）；更改了 “超压自动关闭压力试验步骤”（见7. 6. 2, 2014年版的7. 4. 2）；更改了 “欠压自动关闭压力试验”（见7. 6. 3, 2014年版的7. 4. 3）；更改了 “过流自动关闭压力试验”（见7. 6. 4, 2014年版的7.4.4）；增加了 “耐燃气性试验”方法（见7.8）；删除了 “操作
6、力试验”（见2014年版的7. 4）；删除了 “耐静载荷试验”（见2014年版的7. 11）；增加了 “抗弯曲性能试验”（见7. 13）；修改了 “检验项目及不合格分类”（见表3, 2014年版的表3）；删除了 “连续生产K）O万只后型式检验的要求”（见8.3.1, 2014年版的8.3.1）。本标准由住房和城乡建设部标准定额研究所提出。本标准由住房和城乡建设部燃气标准化技术委员会归口。本标准起草单位：本标准主要起草人：本文件于2014年首次发布，本次为第一次修订。管道燃气自闭阀1范围本文件规定了管道燃气自闭阀的术语和定义、分类及型号、结构与材料、要求、试验方法、检验规 则、标志、使用说明书、
7、包装、运输和贮存。本文件适用于工作温度范围为TOC40,公称尺寸不大于25mm,安装于设计压力小于IokPa、 户内燃气计量表后、单个燃气用具前的户内燃气管道上，输送介质为天然气、人工煤气和液化石油气的 管道燃气自闭阀。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文 件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。GB/T 1690硫化橡胶或热塑性橡胶耐液体试验方法GB/T 2828. 1计数抽样检验程序第1部分：按接收质量限(AQL)检索的逐批检验抽样计划GB/T 7306. 1 55密封管螺纹 第1部分：圆柱内
8、螺纹与圆锥外螺纹GB/T 7306. 2 55密封管螺纹 第2部分：圆锥内螺纹与圆锥外螺纹GB/T 7307 55非密封管螺纹GB/T 16411家用燃气用具的通用试验方法CJ/T 180建筑用手动燃气阀门HG/T 2902模塑用聚四氟乙烯树脂HG/T 3089燃油用0形橡胶密封圈材料SH 0011 7903号耐油密封脂3术语和定义下列术语和定义适用于本文件。3. 1管道燃气自闭阀 automat i c shutoff valve for pi pel ine gas安装在户内燃气管道上，同时具有超压自动关闭、欠压自动关闭、过流自动关闭功能，关闭时不借 助外部动力，关闭后须手动开启的装置。简
9、称自闭阀。3.2欠压自动关闭 automat ic under-pressure shutoff当管道内的燃气压力降低到设定值时，自闭阀自动关闭。3.3额定进口压力 rated inlet pressure根据燃气类别规定的供气压力值。3.4额定流量rated flow在额定进口压力和最大允许压降下的基准状态空气流量。注：基准状态为温度15aC,压力101.325kPa的状态。3.5关闭时间action time当通过自闭阀的燃气压力或流量参数达到关闭条件，到燃气完全切断所需要的时间。4分类、型号3.6 分类表1自闭阀分类分类方式类型名称代号说明适用气种人工煤气自闭阀R额定进口压力为IOOOP
10、a天然气自闭阀T额定进口压力为200OPa液化石油气自闭阀Y额定进口压力为280OPa进口连接 接头锥锥配合密封管螺 纹内螺纹螺纹规格（管道公称尺寸） Rc1/2 (DN15) 、 Rc34 (DN20)、Rcl (DN25)锥锥配合密封管螺 纹外螺纹螺纹规格（管道公称尺寸）取 R2l2 (DN15)、R234 (DN20)、R2I (DN25)锥直配合密封管螺 纹内螺纹螺纹规格（管道公称尺寸）取 Rpl/2 (DN15) 、 Rp34 (DN20)、Rpl (DN25)锥直配合密封管螺 纹外螺纹螺纹规格（管道公称尺寸）取 R11/2 (DN15)、R13/4 (DN20)、R1I (DN25
11、)出口连接 接头胶管接头螺纹规格（管道公称尺寸）取 J9.5、J13锥锥配合密封管螺 纹内螺纹螺纹规格（管道公称尺寸）取 Rc1/4 (DN8) 、 Rc38 (DNlO)、 Rcl/2 (DN15) 、 Rc34 (DN20)、 Rcl (DN25)锥锥配合密封管螺 纹外螺纹螺纹规格（管道公称尺寸）取 R2l4 (DN8)、R238 (DNlO)、 R2l2 (DN15)、L34 (DN20)、 R2I (DN25)锥直配合密封管螺 纹内螺纹螺纹规格（管道公称尺寸）取 Rpl/4 (DN8) 、 Rp38 (DNlO)、 Rpl/2 (DN15) 、 Rp34 (DN20)、Rpl (DN2
12、5)锥直配合密封管螺 纹外螺纹螺纹规格（管道公称尺寸）K Ri 1/4 (DN8)、R38 (DNlO)、R11/2 (DN15)、R34 (DN20)、R1I (DN25)非密封管螺纹螺纹规格（管道公称尺寸）取 Gl/4 (DN8) 、 G38 (DNlO)、 G12(DN15) G34(DN20) Gl (DN25)注1：公称尺寸如有特殊要求在订货合同中注明，按合同规定。3.7 型号4. 2.1型号编制方法自定义代号（拼音字母或阿拉伯字母）出口连接接头代号（见表1）进口连接接头代号（见表1）适用气种代号（见表1）额定流量（n?/h）名称代号（Z）4. 2. 2示例额定流量为0.6 r7h,
13、适用气种为天然气，进口螺纹接头为锥锥配合密封管螺纹内螺纹，公称尺寸 为DN20,出口为非密封管螺纹接头，公称尺寸为DN15,厂家自定义代号为A123的管道燃气自闭阀型号表 示为：Z0. 6T-Rc34 （DN20） G12 （DN15） AI23。5结构与材料4.3 结构4.3.1 自闭阀应有明显的开、闭状态指示。阀体上应有永久流向指示标志。4.3.2 不应拆卸的各种零部件，应使用不可恢复的方式连接或密封。4.3.3 进口接头螺纹应符合GB/T 7306. 1或GB/T 7306. 2的规定，出口接头螺纹应符合GB/T 7306. 1 GB/T 7306.2或68/7 7307 的规定。4.3
14、.4 自闭阀的设计使用寿命不低于用气设备的设计使用寿命。4.4 材料4.4.1 上、下壳体应采用压铸铝合金、锻造铝合金、锻造铜合金，并符合下列规定：5. 2.1.1压铸铝合金材料应符合GB/T15114中不低于YL102或同等以上性能材料的要求；5. 2.1. 2锻造铝合金材料应符合GBT3190. GB/T3191中不低于6061或同等以上性能材料的要求；5. 2.1. 3锻造铜合金应采用HPb59-l,并符合GB/T5231的要求。5. 2. 2铜合金螺纹接头应采用HPb59-l,并符合GB/T5231的要求。5. 2.3非金属密封材料应具有良好的耐温性和耐燃气性，宜采用不低于聚四氨乙烯或丁月青橡胶性能的 材料，聚四氨乙烯应符合HG/T 2902要求，丁月青橡胶应符合HG/T 3089要求。6. 2.4自闭阀各零部件所用材料应能保证在设计寿命期限内，在规定的产品使用方法及环境条件下， 其性能特点没有明显的改变。6要求7. 1外观7.1.1 产品表面涂（镀）层应光洁，不应有剥落、碰伤及划痕。7.1.2 橡胶制件表面应平滑、无气泡、沙眼、脱胶、脱层等缺陷。7.1.3 标牌应字迹清晰，不得有翘角和脱落。6. 2阀口耐压强度
