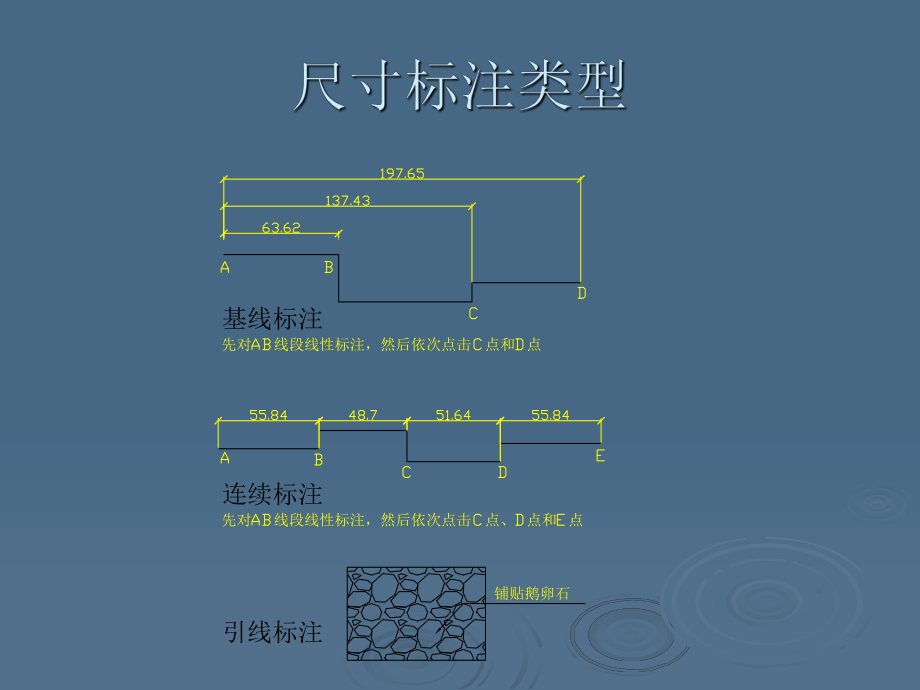

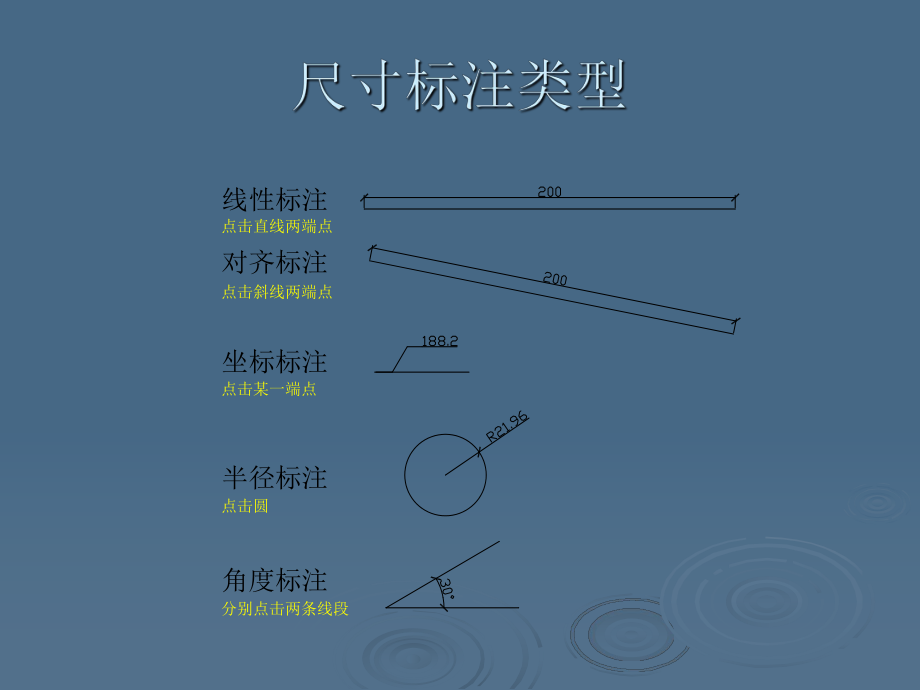

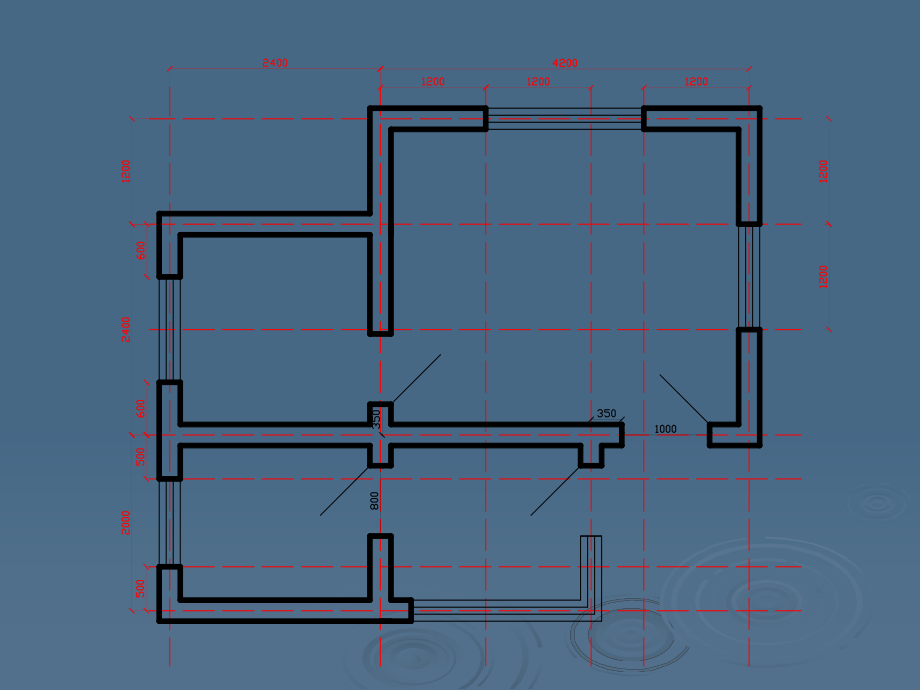

线性标注对齐标注坐标标注半径标注点击直线两端点点击斜线两端点点击某一端点点击圆分别点击两条线段角度标注先对线段线性标注，然后依次点击点和 点基线标注连续标注先对线段线性标注，然后依次点击点、 点和 点引线标注铺贴鹅卵石【文字】面板里【文字高度】修改文字大小 【文字对齐】选择与尺寸线对齐 【文字位置】垂直-上方；水平-置中 【从尺寸线偏移】指500与尺寸线间距离【直线和箭头】面板里【超出尺寸线】黄色圆圈处 【超出标记】红色圆圈处 【起点偏移量】尺寸界线与图形间距离（蓝色线处） 【箭头】选择建筑标记 【箭头大小】10-100尺寸数字尺寸界线尺寸线尺寸起止符号（箭头）
