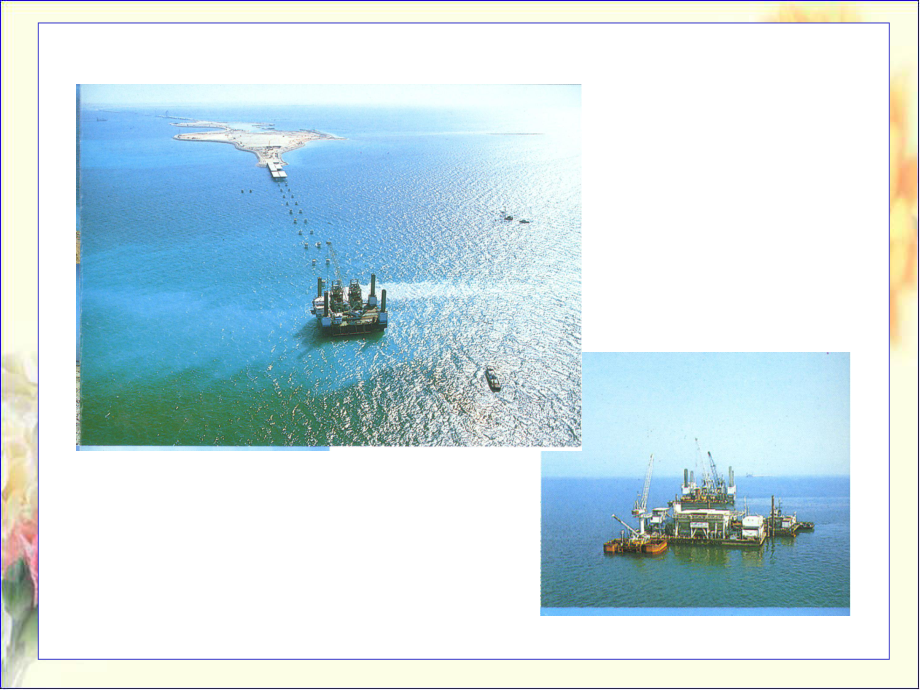

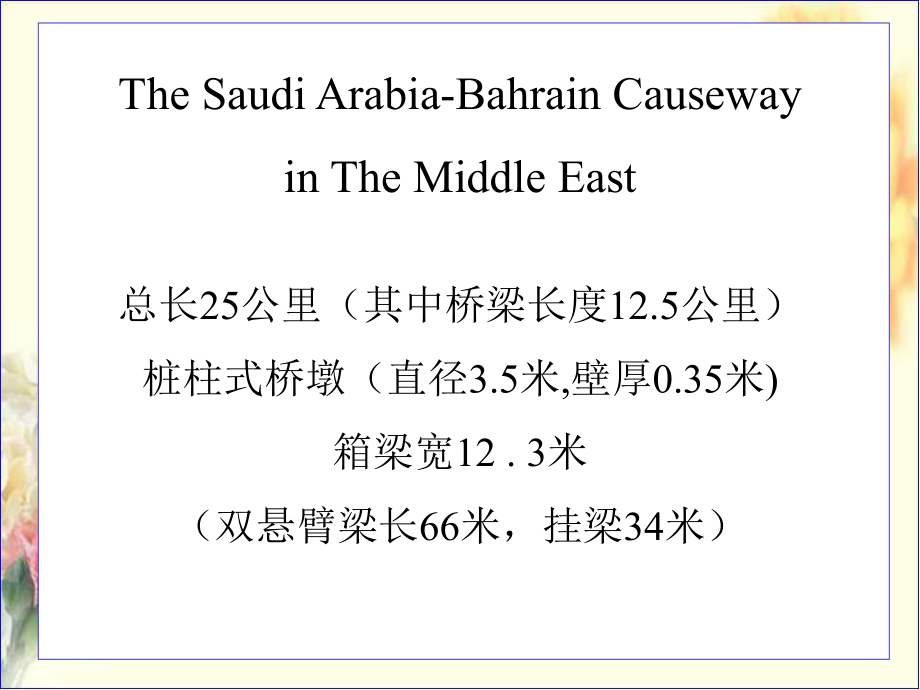

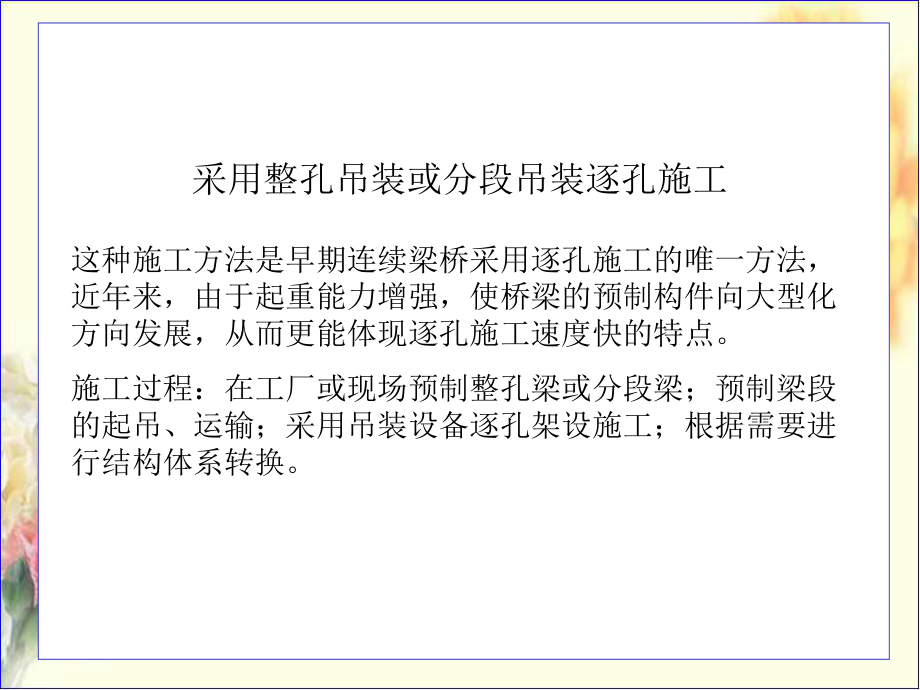

1、采用整孔吊装或分段吊装逐孔施工这种施工方法是早期连续梁桥采用逐孔施工的唯一方法,近年来,由于起重能力增强,使桥梁的预制构件向大型化方向发展,从而更能体现逐孔施工速度快的特点。施工过程:在工厂或现场预制整孔梁或分段梁;预制梁段的起吊、运输;采用吊装设备逐孔架设施工;根据需要进行结构体系转换。总长25公里(其中桥梁长度12.5公里)桩柱式桥墩(直径3.5米,壁厚0.35米)箱梁宽12 . 3米(双悬臂梁长66米,挂梁34米)The Saudi Arabia-Bahrain Causewayin The Middle East广东容奇大桥大型预制构件拼装连续梁桥跨径组合:75.3+3 90+73.5

2、(m)桥面宽:14.5(m)主梁断面:双箱单室斜腹板箱梁预应力体系:245高强钢丝, 25精轧螺纹钢筋主梁构造布置预应力钢束布置图施工进程图用临时支承组拼预制节段逐孔施工对于多跨长桥,在缺乏较大能力的起重设备时,可将每跨梁分成若干段,在预制场生产;架设时采用一套支承梁临时承担组拼节段的自重,在支承梁上张拉预应力筋,并将安装跨的梁与施工完成的桥梁结构按照设计的要求连接,完成安装跨的架梁工作;随后,移动临时支承梁至下一桥跨。或者采用递增拼装法,从梁的一端开始安装到另一端结束。节段划分:节段长一般为46m每跨内的节段类型为:桥墩顶节段;标准节段由于桥墩顶节段要与桥前一跨连接,需要张拉或接长钢束,对构

3、造有一定的要求;桥墩顶处负弯矩大,梁截面需有所变化;节段的腹板设有齿键;顶、底板设有企口缝,使接缝剪应力传递均匀,并便于拼装就位。福州洪塘大桥跨径组合:33孔40m连续梁,共六联桥面宽12.5m施工方法:逐孔拼装无粘结预应力砼连续梁使用移动支架逐孔现浇施工(移动模架法)它是在可移动的支架、模板上完成一孔桥梁的全部工序,即从模板工程、钢筋工程、浇筑混凝土和张拉预应力筋等工序,待混凝土有足够强度后,张拉预应力筋,移动支架、模板,进行下一孔梁的施工。由于此法是在桥位上现浇施工,可免去大型运输和吊装设备,使桥梁整体性好,同时它又具有在桥梁预制厂的生产特点,可提高机械设备的利用率和生产效率。厦门高集海峡大桥跨径组合:845+8 45+12 45+10 45+8 45桥面宽:23.5m
