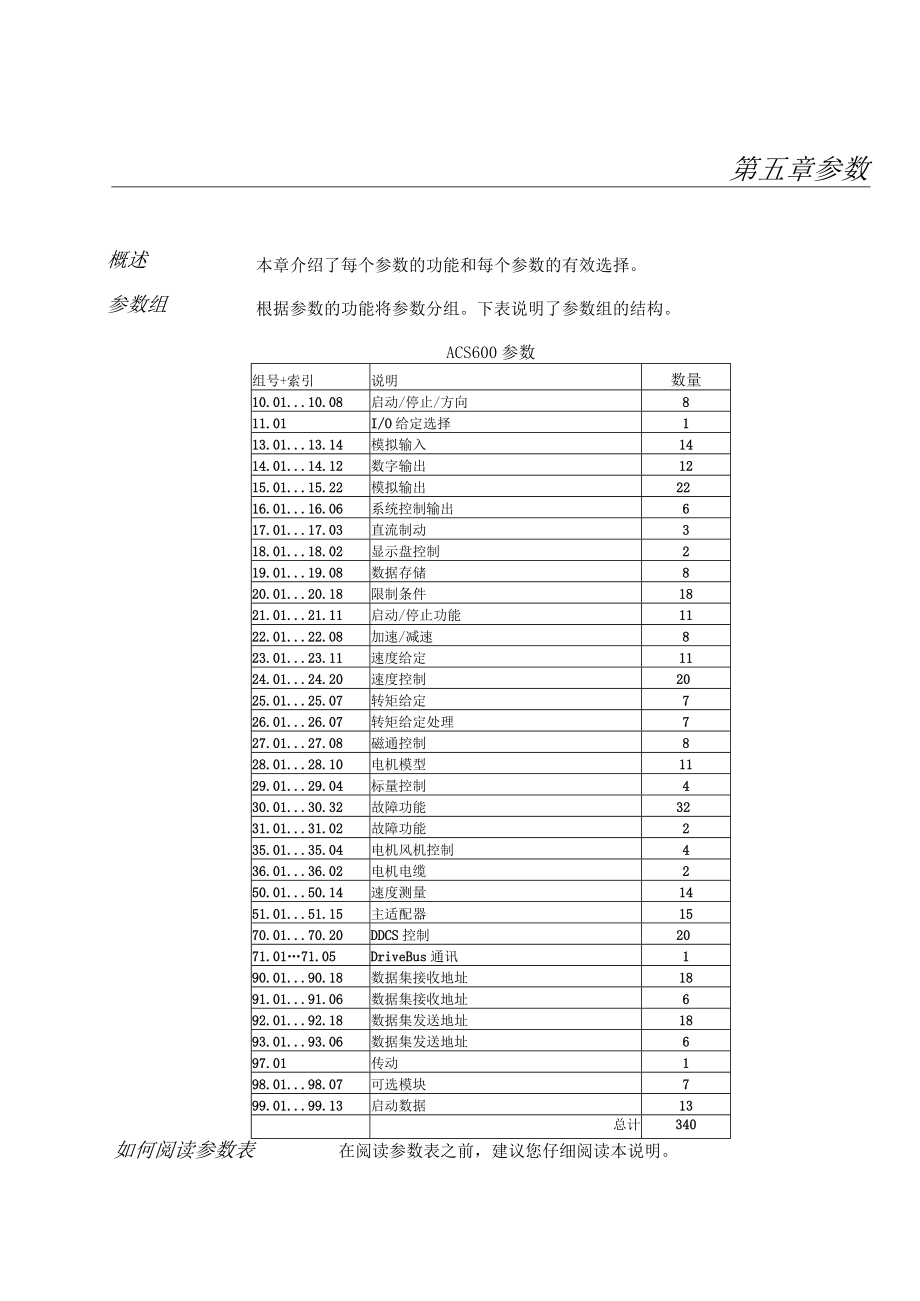

1、概述参数组第五章参数本章介绍了每个参数的功能和每个参数的有效选择。根据参数的功能将参数分组。下表说明了参数组的结构。ACS600参数组号+索引说明数量10.01.10.08启动/停止/方向811.01I/O给定选择113.01.13.14模拟输入1414.01.14.12数字输出1215.01.15.22模拟输出2216.01.16.06系统控制输出617.01.17.03直流制动318.01.18.02显示盘控制219.01.19.08数据存储820.01.20.18限制条件1821.01.21.11启动/停止功能1122.01.22.08加速/减速823.01.23.11速度给定1124.
2、01.24.20速度控制2025.01.25.07转矩给定726.01.26.07转矩给定处理727.01.27.08磁通控制828.01.28.10电机模型1129.01.29.04标量控制430.01.30.32故障功能3231.01.31.02故障功能235.01.35.04电机风机控制436.01.36.02电机电缆250.01.50.14速度测量1451.01.51.15主适配器1570.01.70.20DDCS控制2071.0171.05DriveBus通讯190.01.90.18数据集接收地址1891.01.91.06数据集接收地址692.01.92.18数据集发送地址1893.

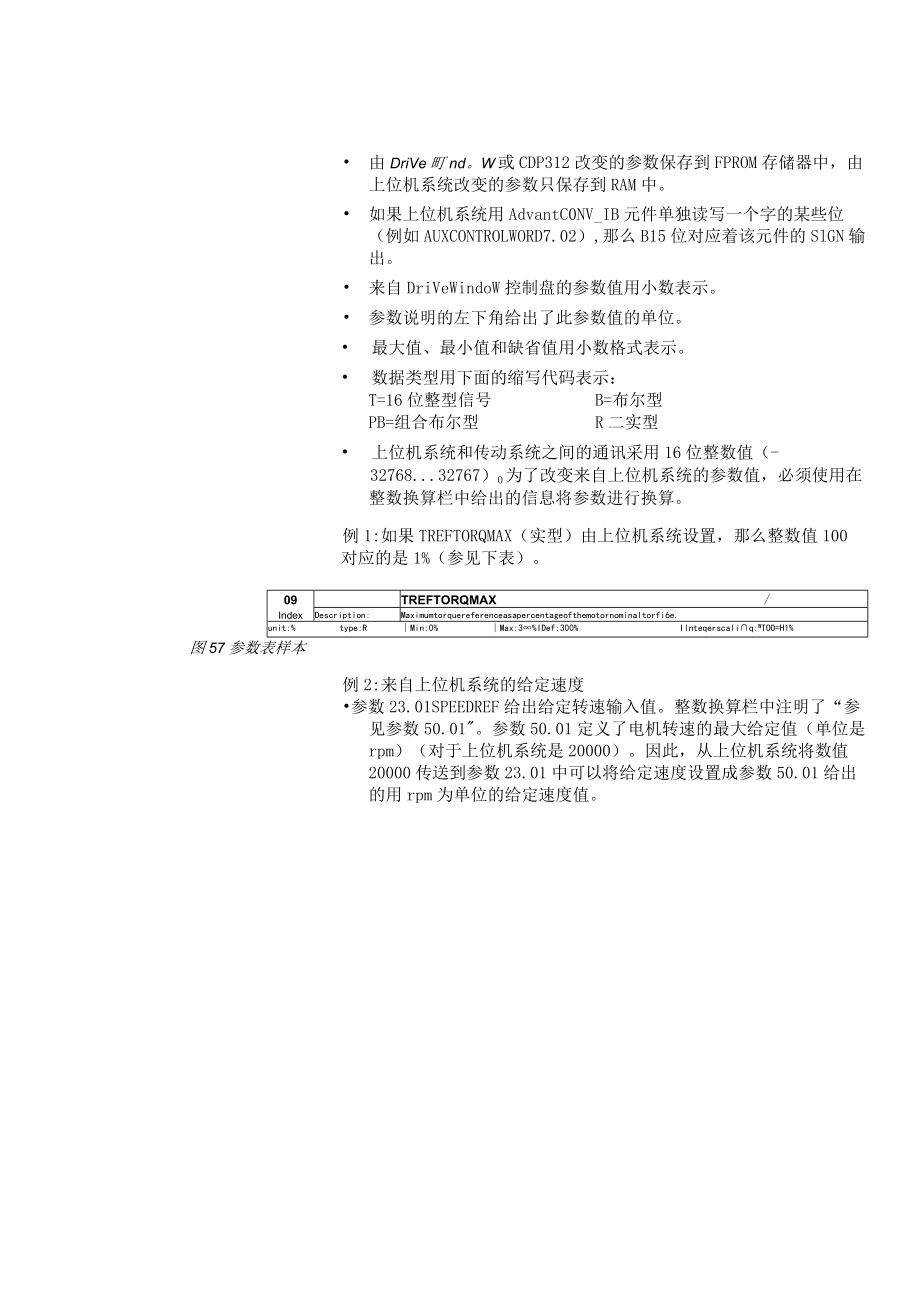

3、01.93.06数据集发送地址697.01传动198.01.98.07可选模块799.01.99.13启动数据13总计340如何阅读参数表在阅读参数表之前，建议您仔细阅读本说明。 由DriVe町nd。W或CDP312改变的参数保存到FPROM存储器中，由上位机系统改变的参数只保存到RAM中。 如果上位机系统用AdvantC0NV_IB元件单独读写一个字的某些位（例如AUXCONTROLWORD7.02）,那么B15位对应着该元件的SlGN输出。 来自DriVeWindoW控制盘的参数值用小数表示。 参数说明的左下角给出了此参数值的单位。 最大值、最小值和缺省值用小数格式表示。 数据类型用下面的
4、缩写代码表示：T=16位整型信号B=布尔型PB=组合布尔型R二实型 上位机系统和传动系统之间的通讯采用16位整数值（-32768.32767）0为了改变来自上位机系统的参数值，必须使用在整数换算栏中给出的信息将参数进行换算。例1:如果TREFTORQMAX（实型）由上位机系统设置，那么整数值100对应的是1%（参见下表）。09TREFTORQMAX/IndexDescription:Maximumtorquereferenceasapercentageofthemotornominaltorfi6e.unit:%type:RMin:0%Max:3%IDef:300%Ilnteqerscaliq

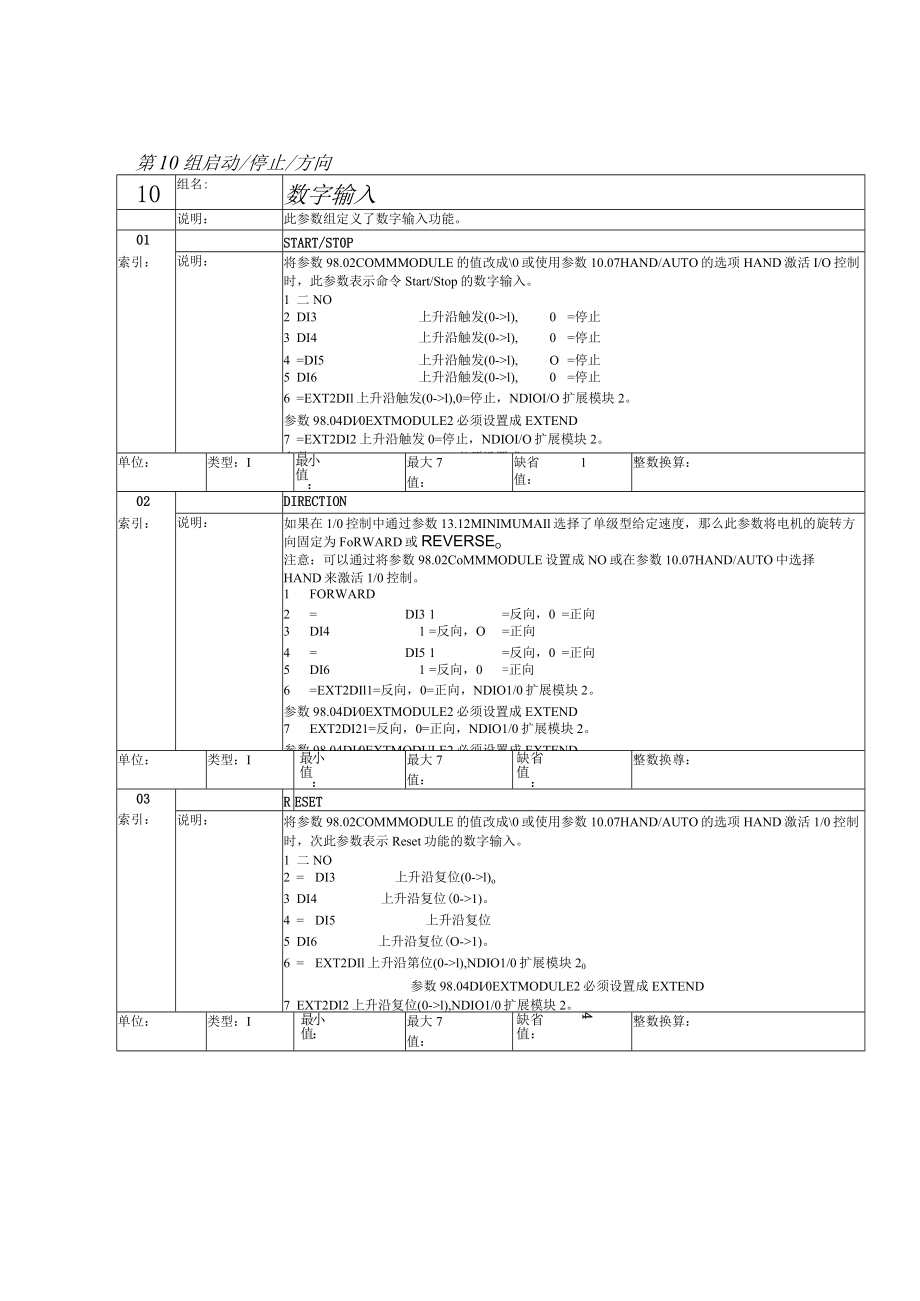

5、:WTOO=H1%图57参数表样本例2:来自上位机系统的给定速度参数23.01SPEEDREF给出给定转速输入值。整数换算栏中注明了“参见参数50.01。参数50.01定义了电机转速的最大给定值（单位是rpm）（对于上位机系统是20000）。因此，从上位机系统将数值20000传送到参数23.01中可以将给定速度设置成参数50.01给出的用rpm为单位的给定速度值。第10组启动/停止/方向10组名:数字输入说明：此参数组定义了数字输入功能。01索引：START/ST0P说明：将参数98.02COMMMODULE的值改成0或使用参数10.07HAND/AUTO的选项HAND激活I/O控制时，此参数
6、表示命令Start/Stop的数字输入。1 二NO2 DI3上升沿触发(0-l),0=停止3 DI4上升沿触发(0-l),0=停止4 =DI5上升沿触发(0-l),O=停止5 DI6上升沿触发(0-l),0=停止6 =EXT2DIl上升沿触发(0-l),0=停止，NDIOI/O扩展模块2。参数98.04DI0EXTMODULE2必须设置成EXTEND7 =EXT2DI2上升沿触发0=停止，NDIOI/O扩展模块2。参数98.04DI0EXTMODULE2必须设置成EXTEND单位：类型：I小：最值最大7值：缺省1值：整数换算：02索引：DIRECTION说明：如果在1/0控制中通过参数13.1
7、2MINIMUMAIl选择了单级型给定速度，那么此参数将电机的旋转方向固定为FoRWARD或REVERSEo注意：可以通过将参数98.02CoMMMODULE设置成NO或在参数10.07HAND/AUTO中选择HAND来激活1/0控制。1 FORWARD2 =DI31=反向，0=正向3 DI41=反向，O=正向4 =DI51=反向，0=正向5 DI61=反向，0=正向6 =EXT2DIl1=反向，0=正向，NDIO1/0扩展模块2。参数98.04DI0EXTMODULE2必须设置成EXTEND7 EXT2DI21=反向，0=正向，NDIO1/0扩展模块2。参数98.04DI0EXTMODULE
8、2必须设置成EXTEND.单位：类型：I小：最值最大7值：省：缺值整数换尊：03索引：RESET说明：将参数98.02COMMMODULE的值改成0或使用参数10.07HAND/AUTO的选项HAND激活1/0控制时，次此参数表示Reset功能的数字输入。1 二NO2 =DI3上升沿复位(0-l)o3 DI4上升沿复位(0-1)。4 =DI5上升沿复位5 DI6上升沿复位(O-1)。6 =EXT2DIl上升沿第位(0-l),NDIO1/0扩展模块20参数98.04DI0EXTMODULE2必须设置成EXTEND7 EXT2DI2上升沿复位(0-l),NDIO1/0扩展模块2。参数98.04DI
9、0EXTMODULE2必须设置成EXTEND单位：类型：I小：最值最大7值：4省：缺值整数换算：10组名数字输入04索引：SYNCCMD说明：此参数表示位置计数SYNCCOMMAND的数字输入。对于由(7.02)ACW第9位设置的同步来说，这是一个更快捷的选择。1 NO(缺省)2 =DI3High=SYNCCOMMAND3 DI4High=SYNCCOMMAND1-DI5High=SYNCCOMMAND5 DI6High=SYNCCOMMAND6 =EXT2DIlHigh=SYNCCOMMAND,NDIO1/0扩展模块2。参数(9804)DI0EXTMODULE2必须设置成EXTEND7 =E
10、XT2DI2High=SYNCCOMMAND,NDIO1/0扩展模块2。参数(98.04)DI0EXTMODULE2必须设置成EXTEND单位：类型：I小：最值最大7值：省：缺值整数换算：05索引：KLIXON说明：此参数表示电机过热保护的数字输入。可以自由选择温度开关(KLIXoN)或温度继电器的输入，但是PTC传感器只能连接到1/0板NlO(Hn的D16上。参见第二章“电机保护”。1 =NO(缺省)2 =DI3High=0K,low=跳闸3 DI4High=0K,low=跳闸4 =DI5High=0K,low=跳闸5 DI6High=0K,low=跳闸6 =EXT2DIlHigh=0K,I
11、OW=跳闸，NDIO1/0扩展模块2。参数98.04DI0EXTMODULE2必须设置成EXTEND7 EXT2DI2High=OK,IOW=跳闸，NDIOI/O扩展模块2。参数98.04DI/0EXTMODULE2必须设置成EXTEND单位：类型:I小：最值最大7值：省：缺值整数换尊：06索引：MOTORFANACK说明：此参数用来选择电机风扇故障诊断确认信号源。确认信号表明风扇电机接触器是闭合的。参见参数组35。I=NO不要求确认信号。无故障或警告。(缺省)2 DI3Acknowledgeok=high3 DI4Acknowledgeok=high4 =DI5Acknowledgeok=h
12、igh5 DI6Acknowledgeok=high6 =EXT2DIlAcknowledgeok=high,NDIO1/0扩展模块2。参数98.04DI/0EXTMODULE2必须设置成EXTEND7 EXT2DI2Acknowledgeok=high,NDlOl/0扩展模块2。参数98.04DI/0EXTMODULE2必须设置成EXTEND单位：类型：I小：最值最大7值：省：缺值整数换算：10组名数字输入07索引：HAND/AUT0说明：此参数用来选择是HAND控制（I/O）还是HAND控制（I/O）0此参数的选择比参数98.02COMMMODULE的优先级高。I=NO（缺省）2 DI3H
