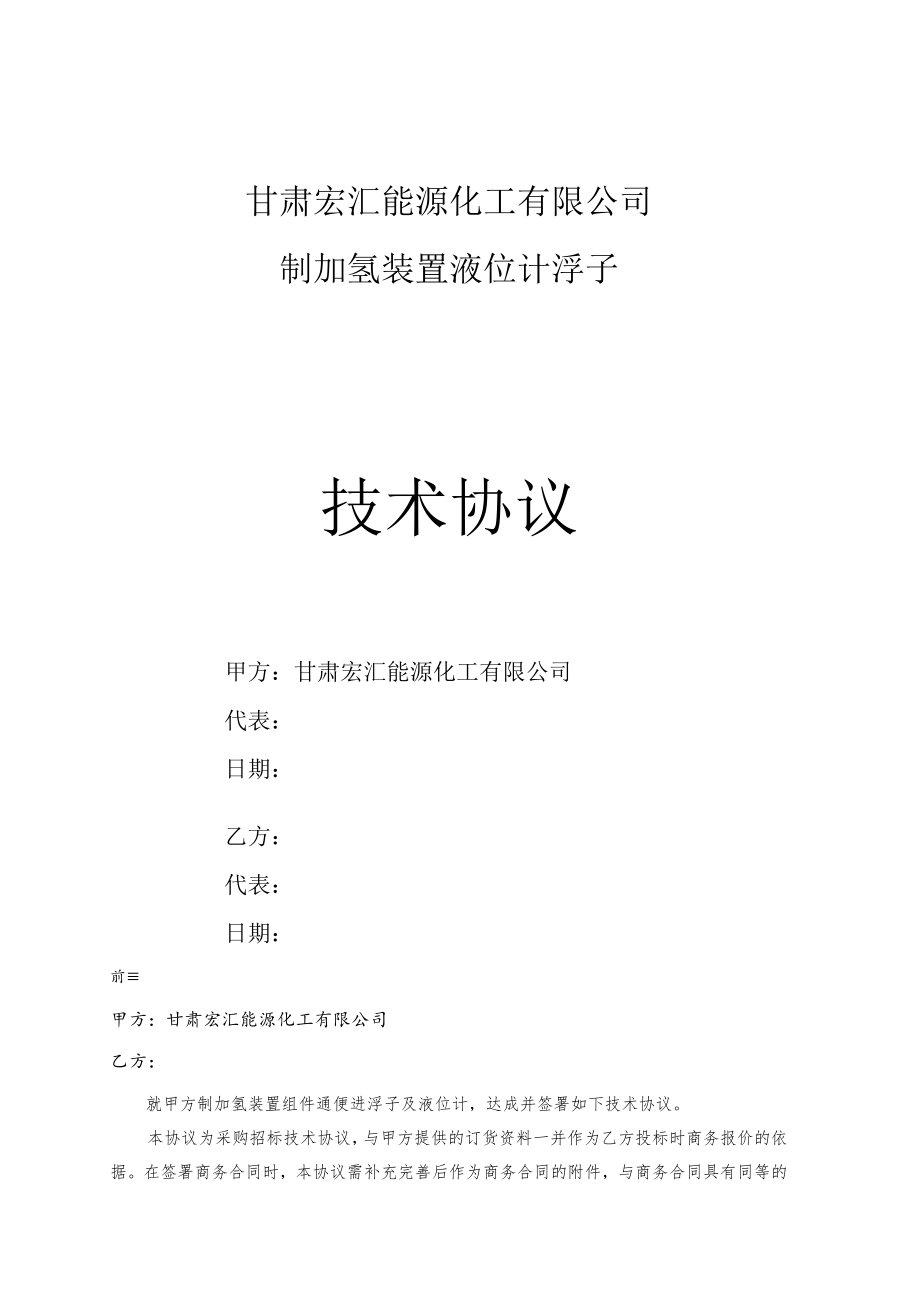

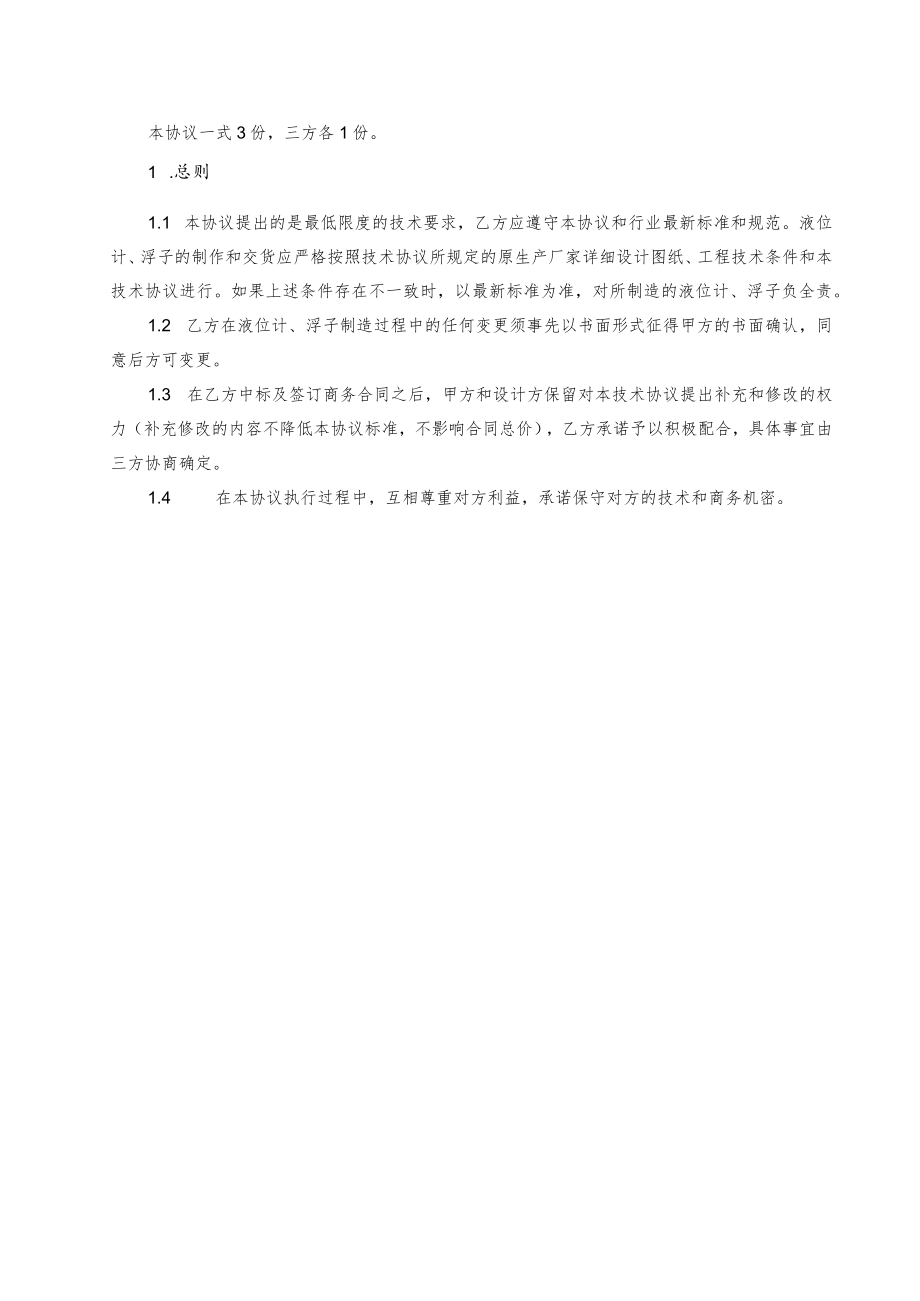

1、甘肃宏汇能源化工有限公司制加氢装置液位计浮子技术协议甲方：甘肃宏汇能源化工有限公司代表：日期：乙方：代表：日期：前甲方：甘肃宏汇能源化工有限公司乙方：就甲方制加氢装置组件通便进浮子及液位计，达成并签署如下技术协议。本协议为采购招标技术协议，与甲方提供的订货资料一并作为乙方投标时商务报价的依据。在签署商务合同时，本协议需补充完善后作为商务合同的附件，与商务合同具有同等的法律效力。本协议一式3份，三方各1份。1 .总则1.1 本协议提出的是最低限度的技术要求，乙方应遵守本协议和行业最新标准和规范。液位计、浮子的制作和交货应严格按照技术协议所规定的原生产厂家详细设计图纸、工程技术条件和本技术协议进行
2、。如果上述条件存在不一致时，以最新标准为准，对所制造的液位计、浮子负全责。1.2 乙方在液位计、浮子制造过程中的任何变更须事先以书面形式征得甲方的书面确认，同意后方可变更。1.3 在乙方中标及签订商务合同之后，甲方和设计方保留对本技术协议提出补充和修改的权力（补充修改的内容不降低本协议标准，不影响合同总价），乙方承诺予以积极配合，具体事宜由三方协商确定。1.4 在本协议执行过程中，互相尊重对方利益，承诺保守对方的技术和商务机密。2 .液位计、浮子：2.1 明细表：采购货物明细表序号设备名称数量物料编码型号液位计铭牌1V806除氧水罐1磁浮子43X180mmP=(0.978gcm3)加氢V806
3、除氧水罐除氧器DCM40/20浮子总长：28Omm直径：40mm设计压力：0.4MPa设计温度：300容积20立方米介质工作：水、蒸汽材质：Q345R制造许可证编号：TS-2018制造单位：江阴中南重工有限公司2V201B液相加氢进料缓冲管1磁浮子651X230mmP=(0.8476gcm3)V201B罐型号：6.W2.B2.23.53.M2G.C.SJ.3600mmkM26磁耦合液位计测量长度：3600mm工作压力常压：0.3MPa工作温度常温：169介质密度：0.8476gcm3误差：+10mm序列号：3K出厂日期：2016.02,上海ABB工程有限公司3V1011磁浮子951X180mm
4、P=(0.9733gcm3)V101罐型号6.W2.B2.23.53.M2GCSJ.2500mmKM26磁耦合液位计测量长度：2500mm工作压力常压：OJMpa工作温度常温：90介质密度：0.9733gcr3误差：+10mm,序列号：3K出厂日期：2016.02,上海ABB工程有限公司4V104煤焦油沉降罐1磁浮子76X250mmP=(0.85210.998gcm3)V104罐型号：6.W2.B2.23.53.M2G.C.SJ.700mmKM26磁耦合液位计测量长度：700mm工作压力常压：1.5MPa工作温度常温：153(介质密度：0.85210.998gcm3序列号：3K,出厂日期：20
5、16.02,上海ABB工程有限公司5T602吸收解析塔1磁浮子651X278mmP=(0.6039gcm3)T602塔6.SS6.W2.B2.23.53.M2QC.SJ.2200mm序列号3KKM26磁耦合液位计测量长度：2200mm操作/最大压力：0.85Mpa操作/最大温度：142。C比重：0.6039gcr3上海ABB工程有限公司，编号沪制号出厂日期：2016.026V-309注水罐1磁浮子651X177mmp=(0.9781g/cm3)V309罐型号6.SS6.W2.B2.23.WR23.P053.M2GC.SJ.2600mmKM26磁耦合液位计测量长度：2600mm工作压力：0.3M
6、pa工作温度：40.0,C介质密度：0.9781gcm3编号沪制出厂日期：2016.02,上海ABB工程有限公司7V601加氢裂化汽提塔回流罐1磁浮子651X278mmP=(0.670.95gcm3)V601罐型号6.SS6.W2.B2.13.53.M2GCSJ.700mm序列号3KKM26磁耦合液位计测量长度：700mm操作/最大压力：0.85Mpa操作/最大温度：40比重：0.670.95gcm3上海ABB工程有限公司编号沪制号，出厂日期：2016.02,8T703溶剂再生塔1磁浮子51X175mmp=(0.9410gcm3)T703塔型号6.W2.B213.53.M2GCSJ200mm比
7、重:0.9410操作压力：0.1MPa操作温度：122测量范围：500mm出厂日期：2016.02上海ABB工程有限公司9V307新氢压缩机入口分液罐1磁浮子51X350mmP=(0.600gcm3)V307罐型号6.SS6.W2.B2.13.WR13.P053.M2GC.SJ.1200mmWRI3KM26磁耦合液位计测量长度：1200mm工作压力：2.4Mpa工作温度：40介质密度：0.600cm3编号沪制出厂日期：2016.02,上海ABB工程有限公司10T604加氢裂化分馆塔1磁浮子51X310mmp=(0.7425gcm3)T604塔型号6.SS6.W2.B213.53.M2GC.SJ
8、.1600mm序列号:3KKM26磁耦合液位计测量长度：1600mm操作/最大压力：0.13Mpa操作/最大温度：27111C比重：0.7425gcr3上海ABB工程有限公司编号沪制号，出厂日期：2016.02,11V401加氢精制汽提塔回流罐1磁浮子955X232mmP=(0.7034gcm3)V401罐型号6.SS6.W2.B2.13.WR13.P053.M2QC.SJ.800mmKM26磁耦合液位计测量长度：800mm工作压力：0.85MPa工作温度：40介质密度：0.7034gcr3编号沪制出厂日期：2016.02,上海ABB工程有限公司12V701贫溶剂罐1磁浮子51X177mmP=
9、(0.9979gcm3)V701罐型号6.SS6.W2.B2.23.53.W2GC.SJ.2500mm比重：0.9979gcm3操作压力：ATM（常压）操作温度：40测量范围：2500mm出厂日期：2016.02上海ABB工程有限公司13S61407除氧器2磁浮子45X255mmP=(0.90gcm3)S61407除氧器北侧底部液位计型号UZ2.50-2200-0.968F304磁翻板液位计法兰通径：DN25测量长度：2.2m工作压力：2.5MPa工作温度：205C介质密度：09gCm3出厂编号：16029生产日期：2015.09上海仪器议表、常州市上润仪器仪表有限公司联系电话：14B6110
10、2C原压机C机二级分离器1磁浮子45X350mmP=(1.0gcm3)B61102C-S-2原压机C机二级分离器型号规格：HC-MTDQ1.0-800L3磁翻板液位计材质：304介质比重：1.0gcm3编号：LTSH法兰标准：HGT20615RFDN25Class600出厂日期：2015年9月辽阳市辽塔石化仪表厂15V603加氢裂化分倒塔回流罐1磁浮子60X250mmP=(0.7591/0.9921g/cm3)V603罐型号6SS6.W2.B2.13.53.M2GC.SJ.700mmKM26磁耦合液位计测量长度：700mm操作/最大压力：0.08Mpa操作/最大温度：40比重：0.7591/0
11、.9921gcm3序列号：3K上海ABB工程有限公司编号沪制号，出厂日期：2016.02,16V105膜脱盐注水罐1磁浮子51X180mmP=(0.9921gcm3)V105罐型号：6.W2.B2.23.53.M2G.C.SJ.3400mmKM26磁耦合液位计测量长度：3400mm工作压力常压：0.3MPa工作温度常温：169CC介质密度：0.9921gmnV序列号：3K,出厂日期：2016.02,上海ABB工程有限公司17V306加氢精制1磁耦合液位计V306型号冷低分罐罐13.WR13.P053.M2QC.SJ长70Omm(密度O77470.9526gcm3)6.SS6.W2.B2.13.
12、WR13.P053.M2QC.SJ.700mmKM26磁耦合液位计测量长度：700mm工作压力：2.9Mpa工作温度：48.7介质密度：0.77470.9526gcm3编号沪制出厂日期：2016.02,上海ABB工程有限公司18V302硫化剂罐2磁耦合液位计V302罐.长260Omm(密:1/1.0625gcm3)型号6.SS6.W2.B2.23.WR23.P053.M2GC.SJ.2600mmKM26磁耦合液位计测量长度：2600mm工作压力：常压工作温度：40介质密度：11.0625gcm3编号沪制出厂日期：2016.02,上海ABB工程有限公司3 .乙方工作范围乙方应完成液位计及浮子的数
13、据核对、型号确认、运输等全部工作，包括但不局限于下列内容：3.1 设备型号确认及运输。3.2 整体运输到甲方指定交货地点交货。3.3 提供要求的文件资料（盖章签字版打压试漏参数记录资料）。3.4 相关文件中规定的其他工作试验和验收1）液位计及浮子须按有关规定进行出厂压力试验，并提供压力检测及焊接质量报告。2）设备有夹套伴热时必须配备接头、法兰带垫片。3）设备到厂时，每台浮子及液位计必须携带独立的原生产厂家对应设备型号及所有设备信息。4 .性能保证和技术服务4.1 到货产品为原生产厂家所提供设备，且应满足技术协议及技术条件要求。4.2 质保期质保期自设备全部到货验收合格后18个月或设备正常运行1
14、2个月，以先到日期为准。设备返厂后在保质期内发生泄漏情况,乙方负责免费维修处理直至验收合格。维修处理后,质保期自更换之日起计算。4.3 售后服务：4.3.1 乙方应保证所供产品的质量满足本技术协议及使用要求。4.3.2 乙方应在设备保质期内运行过程中解决现场发现的问题,直到试运行合格。4.3.3 质保期内设备运行中发现泄漏问题时，乙方应在4小时内给予答复，12小时内赶至现场无偿解决，直至问题消除。4.3.4 现场服务乙方负责所供货物的运输及安装，及时处理安装和质保期内运行中发生的故障和问题。4.4 设备返厂前检验4.4.1 设备出厂前检验按合同技术附件执行。由甲方、乙方设备返厂前共同对设备进行联检。乙方应在设备返厂前自检合格后，会同甲方技术人员对设备进行检查、试验。5 .责任和协调5.1 在质保期内，乙方对因维修质量引起的
