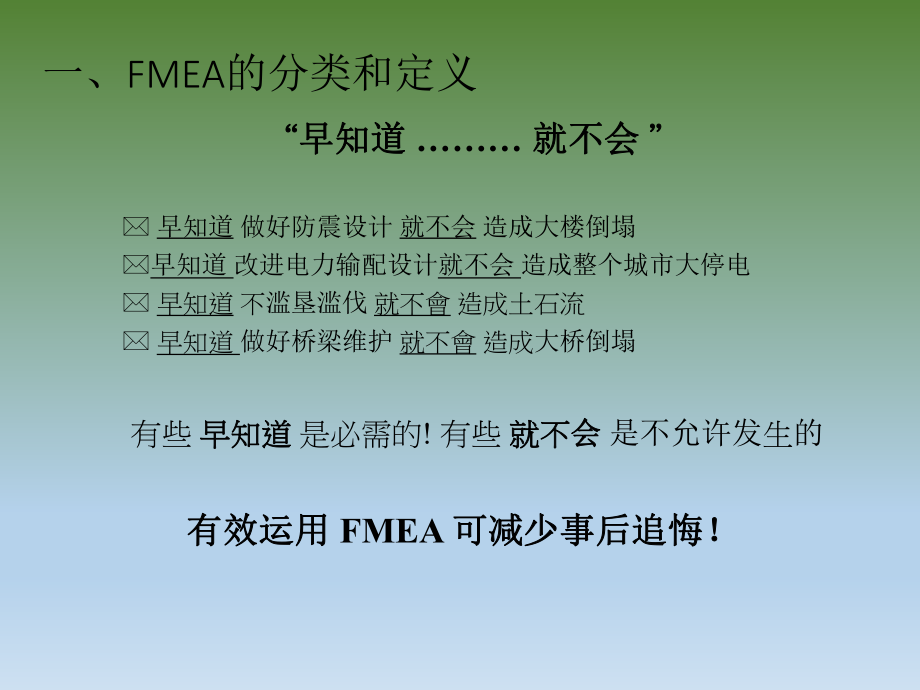

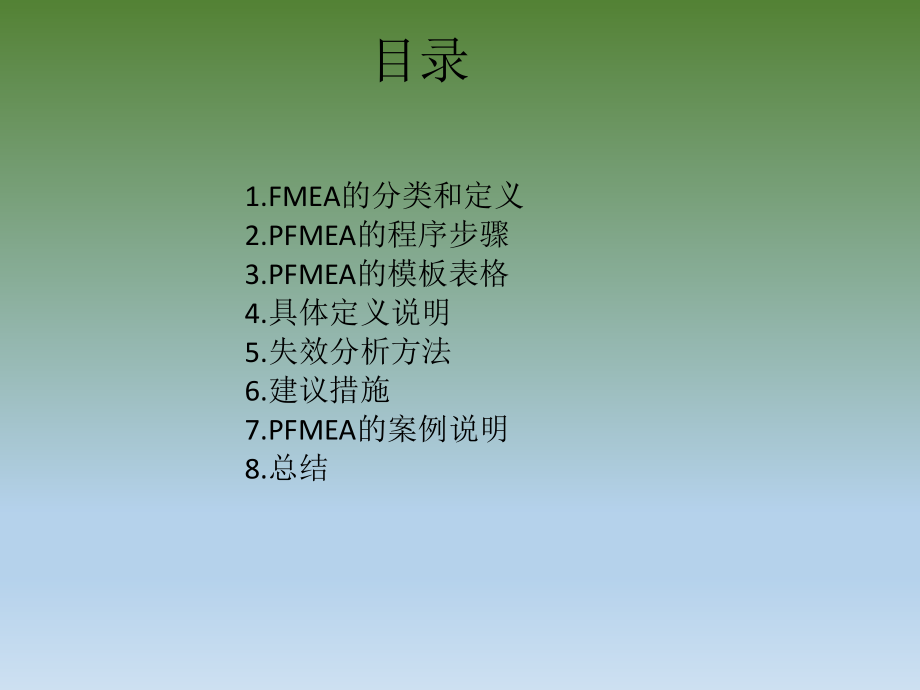

1、PFMEA教程培训目录1.FMEA的分类和定义2.PFMEA的程序步骤3.PFMEA的模板表格4.具体定义说明5.失效分析方法6.建议措施7.PFMEA的案例说明8.总结“早知道早知道 就不会就不会 ” 早知道 做好防震设计 就不会 造成大楼倒塌早知道 改进电力输配设计就不会 造成整个城市大停电 早知道 不滥垦滥伐 就不會 造成土石流 早知道 做好桥梁维护 就不會 造成大桥倒塌有些 早知道早知道 是必需的! 有些 就不就不会会 是不允许发生的有效运用有效运用 FMEA 可减少事后追悔！可减少事后追悔！一、FMEA的分类和定义“我先我先 所以沒有所以沒有 ” 我先 看了气象预报 所以没有 淋成落
2、汤鸡 我先 评估金融大楼高度 所以没有 影响飞行安全 我先 设计电脑防火墙 所以没有 被骇客入侵有些 我先我先 是必需的!有些 所以沒有所以沒有 是预期可避免的有效运用有效运用FMEA 可强化事先预防！可强化事先预防！一、FMEA的分类和定义一、FMEA的分类和定义 FMEA最初于用于美国阿波罗登月计划中，用于识别、分 析和对策可能的风险，80年代被美国军方确认为军方规范（MIL-STD- 1629A），后来又被汽车行业指定用于产品设计和过程工程中。大约90年代中期正式进入中国。1、FMEA的历史介绍和目的的历史介绍和目的 FMEA目的是发现、评价产品/过程中潜在的失效及其后果；找到能够避免或
3、减少潜在失效发生的措施并且不断地完善。具体来说：1.分析失效模式；确定失效原因；评估失效效应；2.将“失效的严重性、失效发生的可能性、失效检测的可能性”这三方面进行量化3.确认改善效果预防预防一、FMEA的分类和定义2、FMEA的特点的特点核心关键纠正一、FMEA的分类和定义Process Design System 3、FMEA的分类的分类 一、FMEA的分类和定义4、PFMEA的定义的定义一、FMEA的分类和定义5.PFMEA 是一种用是一种用来确认风险来确认风险的分析方法，的分析方法，它包含：1）确认潜在的失效模式并评价其产生的效应；2）确认失效模式对客户所产生的影响； 3）确认潜在的产
4、品/过程失效原因； 4）确认现有控制产品/过程失效的方法； 5）确定排除或降低失效改善方案； 6）设计之前预先进行风险分析，确保设计水平。 一、FMEA的分类和定义顾客要求顾客满意APQPFMEASPCMSAPPAP一、FMEA的分类和定义流程图Process FlowPFMEA控制计划Control Plan作业指导书SOS过程更改Process Change信息反馈FeedbackRPN ReductionCIP二、PFMEA的程序步骤 作为一种预防和纠正风险的方案，PFMEA的导入是在试产开始前。 而我们很多时候在研发阶段就应该导入DFMEA，来对产品开发进行管控，以提高可靠性。二、PF
5、MEA的程序步骤1. 决定PFMEA 对象2. 成立&组成PFMEA team members3. 收集&准备相似产品之历史数据4. 列出工艺流程图5. 列出Failure mode 各种可能情况6. 列出Failure mode 对产品/机器之 影响 (Effect)7. 鱼骨图分析造成此Failure mode 之可能原因 (Cause)8. 根据相关产品之历史数据定义出 Severity /Occurrence Detection 之等级9. 根据 S/O/D 的定义定出每个 Failure mode 之 S/O/D 值10. 列出相似Model 目前实行之Action11. 计算出 R
6、PN=S*O*D 值12. 取 RPN 值 100 (值大小需定义) or Top 40% 优先采取对策13. 针对 RPN 值超出上述定之项目提 出Action 再改善14. 定出 Action item 之 owner 及完成 日期15. Action 切入后检视其效果及切入时 间点 16. 重新计算Action 后之 RPN 值17. 若 RPN 值未达定义要求 RPN 100 or Top 40% 回复到 item 13 重提 Action18. 若 RPN 达到要求完成 FMEA 表格三、PFMEA的模板表格制作了一个比较适用于我们公司的模板表格四、具体定义说明1.严重度（Sever
7、ity），该failure mode的严重等级后果 评定准则:后果的严重度当潜在失效模式导致最终顾客和/或个制造/装配厂产生缺陷时便得出相应的定级结果。最终顾客永远是要首先考虑的。如果两种可能都存在的,采用两个严重度值中的较高者。 (顾客的后果)评定准则:后果的严重度当潜在失效模式导致最终顾客和/或一个制造/装配厂产生缺陷时便得出相应的定级结果。最终顾客永远是要首先考虑的。如果两种可能都存在的,采用两个严重度值中的较高者。(制造/装配后果)严重度级别无警告的危害当潜在的失效模式在无警告的情况下影响车辆安全运行和当潜在的失效模式在无警告的情况下影响车辆安全运行和/或或涉及不符合政府法规的情形时涉
8、及不符合政府法规的情形时,严重度定级非常高严重度定级非常高或可能在无警告的情况下对或可能在无警告的情况下对(机器或总成机器或总成)操作者造成危害操作者造成危害10有警眚的危害当潜在的失效模式在有警告的情况下影响车辆安全运行和当潜在的失效模式在有警告的情况下影响车辆安全运行和/或或涉及不符合政府法规的情形时涉及不符合政府法规的情形时,严重度定级非常高严重度定级非常高或可能在有警告的情况下对或可能在有警告的情况下对(机器或机器或总成总成)操作者造成危害操作者造成危害 9很高车辆车辆/项目不能工作项目不能工作(丧失基本功能丧失基本功能)。或或100%的产品可能需要报废的产品可能需要报废,或者或者车辆
9、车辆/项目需在返修部门返修项目需在返修部门返修1个小时以上个小时以上8高车辆车辆/项目可运行但性能水平下降。项目可运行但性能水平下降。顾客非常不满意。顾客非常不满意。或产品需进行分捡、一部分或产品需进行分捡、一部分(小于小于100%)需报废需报废,或车辆或车辆/项目在返项目在返修部门进行返修的时间在修部门进行返修的时间在0.5-1小时之间。小时之间。 7中等车辆车辆/项目可运行但舒适性项目可运行但舒适性/便利性项目不能运行。顾客不满意便利性项目不能运行。顾客不满意 或一部分或一部分(小于小于100%)产品可能需产品可能需 要报废要报废,不需分检或者车辆不需分检或者车辆/项项目需在返修部门返修少
10、于目需在返修部门返修少于0.5小时小时 6低车辆车辆/项目可运行但舒适性项目可运行但舒适性/便利性项目性能水平有所下降。便利性项目性能水平有所下降。或或100%的产品可能需要返工或者车的产品可能需要返工或者车辆辆/项目在线下返修项目在线下返修,不需送往返修部门处理不需送往返修部门处理 5很低配合和外观配合和外观/尖响和咔哒响项目不舒服。多数尖响和咔哒响项目不舒服。多数(75%以卜以卜)顾客能顾客能发觉缺陷。发觉缺陷。或产品可能需要分检或产品可能需要分检,无需报废无需报废,但部分产品但部分产品(小于小于100%)需返工。需返工。 4轻微配合和外观配合和外观/尖响和咔哒响项目不舒服。尖响和咔哒响项
11、目不舒服。50%的顾客能发觉缺的顾客能发觉缺陷。陷。或部分或部分(小于小于100%)产品可能需要返工产品可能需要返工,无需报废无需报废,在生产线上其它在生产线上其它工位返工。工位返工。 3很轻微 配合和外观配合和外观/尖响和咔哒响项目不舒服。有辨识力顾客尖响和咔哒响项目不舒服。有辨识力顾客(25%以下以下)能发觉缺陷。能发觉缺陷。或部分或部分(小于小于100%)产品可能需要返工产品可能需要返工,无报废无报废,在生产线上原工位在生产线上原工位返工返工 2无无可辨别的影响无可辨别的影响或对操作或操作者而言有轻微的不方便或无影响。或对操作或操作者而言有轻微的不方便或无影响。 1四、具体定义说明2.频
12、率 （Occurrence），该failure mode的发生频率失效发生可能性可能的失效率*频度很高：持续性失效100个，每1000件 1/21050个，每1000件 1/39高：经常性失效20个，每1000件 1/8810个，每1000件 1/207中等：偶然性失效5个，每1000件 1/8062个，每1000件 1/40051个，每1000件 1/20004低：相对很少发生的失效0.5个，每1000件 1/1500030.1个，每1000件 1/1500002极低：失效不太可能发生0.01个，每1000件 1/15000001四、具体定义说明3.检出率（Detectability）该fa
13、ilure mode的检出可能性四、具体定义说明4. RPN(risk priority number)风险优先系数RPN=S*O*D=严重度*频率*检出率 我们进行我们进行PFMEA的目的是通过降低的目的是通过降低O和和D的分值来实现解决该失效模式。的分值来实现解决该失效模式。 改善对策主要围绕怎样降低发生频率改善对策主要围绕怎样降低发生频率（防错）、提高检出率来进行。（防错）、提高检出率来进行。高风险值高风险值 = 您的公司，您的客户，或购买你生产的您的公司，您的客户，或购买你生产的产品购买者有高风险产品购买者有高风险四、具体定义说明5. 特性级别关键特性(CCs)：1.严重度为8,9或1
14、0产品/过程特性.2.在工艺利流程的最后工序,如果频度数大于2,但决定某一个对最终用户造成直接影响的产品特性,那么相对应的过程特性也视为关键特性.3.在PFMEA表格的级别栏中填写CC,以示该特性为关键特性.4.在现行的或计划中的过程控制中,关键特性要求采取特别的控制措施.重要特性(SCs)：1.严重度数为5到7的产品/过程特性.2.在工艺利流程的最后工序,如果频度数在4到10之间,但决定某一个对最终用户造成直接影响的产品特性,那么相对应的过程特性也视为重要特性.3.在PFMEA表格的级别栏中填写CC,以示该特性为关键特性.4.在现行的或计划中的过程控制中,关键特性要求采取特别的控制措施.五、
15、失效分析方法在以上分析中，暂不考虑下列因素。对后果严重度的理解对失效模式的控制措施（即探测度）失效原因导致失效模式发生的频率(频度数)注意：在原因和后果之间没有关联（原因 X 后果）,对每一失效模式分别单独进行分析！例子例子: 首先定义失效模式，然后明确失效原因和后果首先定义失效模式，然后明确失效原因和后果错过流水线找不到零件无零件库存没有取零件运输到客户手中缺件运输延误原因原因失效模式失效模式后果后果五、失效分析方法FailureMode(Defect)第一层分析第一层分析机机第二层分析第三层分析第四层分析第一层分析第一层分析人人第二层分析第三层分析第一层分析第一层分析料料第一层分析第一层分
