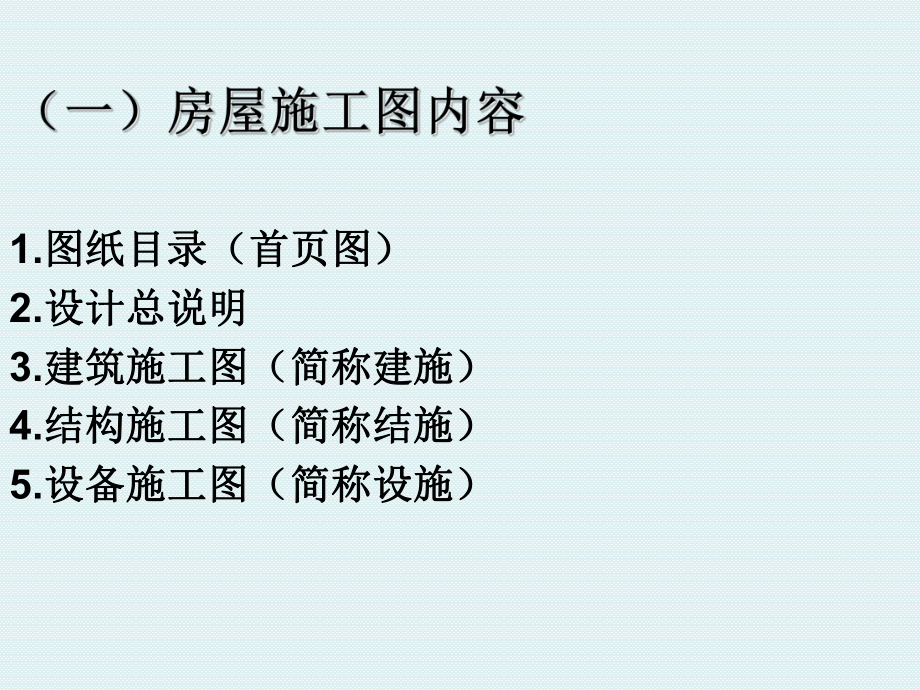

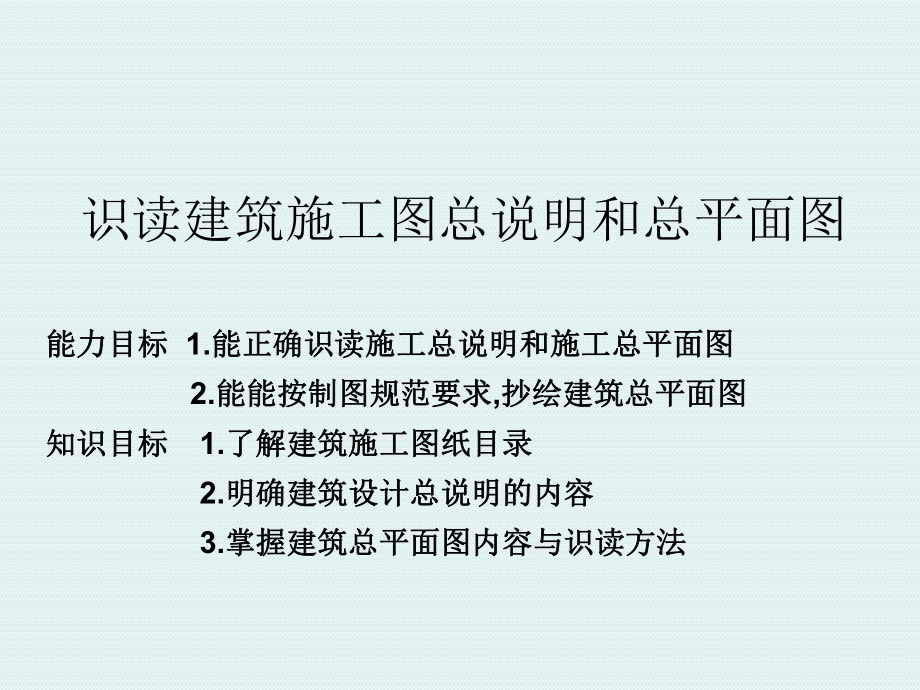

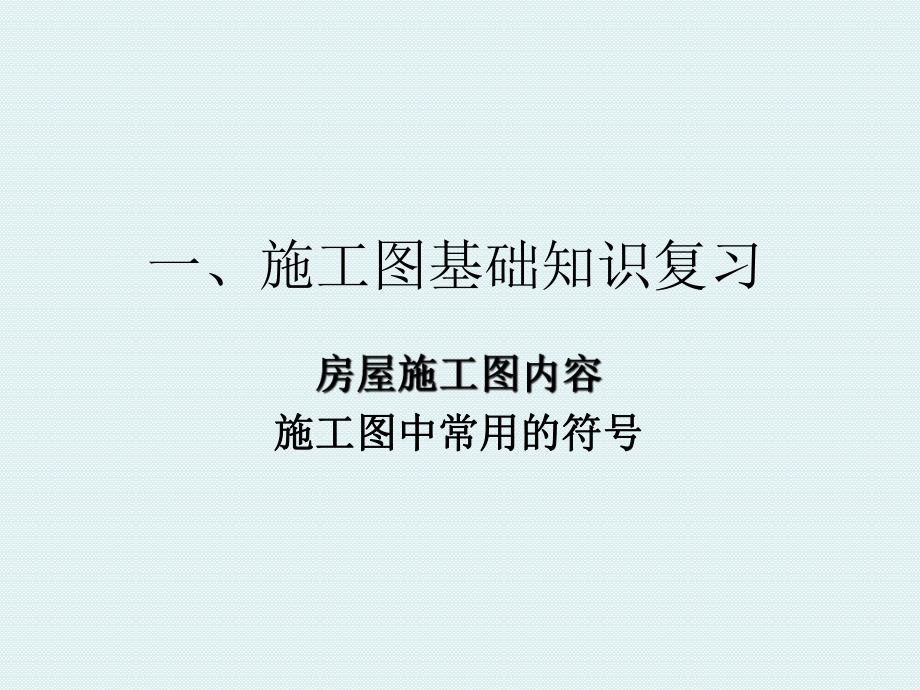

1、识读建筑施工图总说明和总平面图 能力目标能力目标 1.能正确识读施工总说明和施工总平面图能正确识读施工总说明和施工总平面图 2.能能按制图规范要求能能按制图规范要求,抄绘建筑总平面图抄绘建筑总平面图 知识目标知识目标1.了解建筑施工图纸目录了解建筑施工图纸目录2.明确建筑设计总说明的内容明确建筑设计总说明的内容3.掌握建筑总平面图内容与识读方法掌握建筑总平面图内容与识读方法 一、施工图基础知识复习施工图中常用的符号施工图中常用的符号1.图纸目录（首页图）图纸目录（首页图） 2.设计总说明设计总说明3.建筑施工图（简称建施）建筑施工图（简称建施）4.结构施工图（简称结施）结构施工图（简称结施）5
2、.设备施工图（简称设施）设备施工图（简称设施）（二）施工图中常用的符号（二）施工图中常用的符号1、定位轴线：、定位轴线： 平面定位轴线编号原则：水平方向采用阿拉伯平面定位轴线编号原则：水平方向采用阿拉伯数字，从左向右依次编写；垂直方向采用大写拉数字，从左向右依次编写；垂直方向采用大写拉丁字母，从下至上依次编写，其中丁字母，从下至上依次编写，其中I、O、Z 不得不得使用，避免同使用，避免同1、0、2 混淆混淆。细实线细实线 直径直径8mm或或10mm4编号编号1c表示表示C号轴线之后号轴线之后附加的第附加的第1条轴线。条轴线。（二）施工图中常用的符号（二）施工图中常用的符号2.尺寸、标高尺寸、标
3、高概念区分：绝对标高、相对标高；建筑标高、结构标高概念区分：绝对标高、相对标高；建筑标高、结构标高尺寸单位尺寸单位: m用于标高及总平面图；用于标高及总平面图；mm除标高及总平面图外除标高及总平面图外标高符号标高符号用于个体建筑标高用于总平面图标高基准面以上基准面处基准面以下+0.000 3.0003.000标高数字：总平面图标注到小数点后两位，其余标注到小数后三位标高数字：总平面图标注到小数点后两位，其余标注到小数后三位3.索引符号与详图符号索引符号与详图符号 （ 1）索引符号）索引符号细实线直径为细实线直径为10mm详图编号详图编号45412488J1形式：形式：详图编号详图编号详图编号详
4、图编号详图绘制在本张图纸上详图绘制在本张图纸上详图所在图纸编号详图所在图纸编号详图所在标准图集页数详图所在标准图集页数标准图集编号标准图集编号4543剖切位置线剖切位置线剖视方向线剖视方向线表示从右向左看表示从右向左看表示从上向下或从后向前表示从上向下或从后向前局部剖切详图索引符号：局部剖切详图索引符号：（二）施工图中常用的符号（二）施工图中常用的符号（2）详图符号）详图符号粗实线直径为14mm45详图编号详图编号被索引详图所在图纸编号形式：形式：4（二）施工图中常用的符号（二）施工图中常用的符号二、图纸目录阅读教材附图阅读教材附图根据图纸目录检查和了解图纸有多少类别，每类有几张根据图纸目录检
5、查和了解图纸有多少类别，每类有几张例：建施例：建施01-、结施、结施01-、水施、水施01-、电施、电施01-（又分强电、弱电、讯（又分强电、弱电、讯施施01-） 归纳：归纳：（1）图纸目录（既首页图）图纸目录（既首页图） （2）设计总说明）设计总说明（3）建筑施工图（简称建施）建筑施工图（简称建施）（4）结构施工图（简称结施）结构施工图（简称结施）（5）设备施工图（简称设施）等）设备施工图（简称设施）等三、建筑设计说明读建筑施工图说明：教材附图、图集（私人别墅）浏览归纳与讲解：建筑设计说明主要说明工程的概况和总的要求。内容包括工程设计依据（如工程地质、水文、气象资料）；设计标准（建筑标准、结
6、构荷载等级、抗震要求、耐火等级、防水等级）；建设规模（占地面积、建筑面积）；工程做法（墙体、地面、楼面、屋面等的做法）及材料要求。三、建筑设计说明介绍相关国标介绍相关国标（1）结构设计年限）结构设计年限建筑结构可靠度设计统一标准建筑结构可靠度设计统一标准GB 50068-2001表1.0.5设计使用年限分类类别设计使用年限（年）示 例15临时性结构225易于替换的结构构件350普通房屋和构筑物4100纪念性建筑和特别重要的建筑结构三、建筑设计说明（2）建筑结构的安全等级）建筑结构的安全等级建筑结构可靠度设计统一标准建筑结构可靠度设计统一标准GB 50068-20011.0.8 建筑结构设计时，
7、应根据结构破坏可能产生的建筑结构设计时，应根据结构破坏可能产生的后果后果(危及人的生命、造成经济损失、产生社会影危及人的生命、造成经济损失、产生社会影响等响等)的严重性，采用不同的安全等级。建筑结构的严重性，采用不同的安全等级。建筑结构安全等级的划分应符合表安全等级的划分应符合表1.0.8 的要求的要求 安全等级破坏后果建筑物类型一级很严重重要的房屋二级严重一般的房屋三级不严重次要的房屋（3）屋面工程防水标准等级和设防要求）屋面工程防水标准等级和设防要求GB50345-2004屋面工程技术规范屋面工程技术规范项目屋面防水等级屋面防水等级IIIIIIIV建筑物类别特别重要的民用建筑和对防水有特殊
8、要求的工业建筑 重要的民用建筑，如图书馆、医院、宾馆、影剧院；重要的工业建筑、仓库等；高层建筑 一般民用建筑，如住宅、办公楼、学校、旅馆；一般的工业建筑、仓库等 非永久性的建筑，如简易宿舍、简易车间等防水耐用年限20年以上15年以上10年以上5年以上选用材料 应选用合成高分子防水卷材、高聚物改性沥青防水卷材、合成高分子防水涂料、细石防水混凝土、金属板等材料 应选用高聚物改性沥青防水卷材、合成高分子防水涂料、高聚物改性沥青防水涂料、细石防水混凝土、金属板等材料 应选用高聚物改性沥青防水卷材、合成高分子防水卷材、高聚物改性沥青防水涂料、合成高分子防水涂料、刚性防水层、平瓦、油毡瓦等材料 应选用高聚
9、物改性沥青防水卷材、高聚物改性沥青防水涂料、沥青基防水涂料、波形瓦等材料设防要求 三道或三道以上防水设防，其中必须有一道合成高分子防水卷材；且只能有一道2mm以上厚的合成高分子涂膜 二道防水设防，其中必须有一道卷材。也可以采用压型钢板进行一道设防 一道防水设防，或两种防水材料复合使用一道防水设防初步识读总平面图 一、总平面图的概念与用途一、总平面图的概念与用途建筑总平面图是拟建工程四周一定范围内的新建、拟建、原有建筑总平面图是拟建工程四周一定范围内的新建、拟建、原有建筑物、拆除建筑物及其周围环境、地形地貌、道路、绿化等情况建筑物、拆除建筑物及其周围环境、地形地貌、道路、绿化等情况的的水平投影图
10、水平投影图。是新建房屋在基地范围内的总体布置图。是新建房屋在基地范围内的总体布置图。表明：新建房屋的平面轮廓形状和层数、与原有建筑物的相对表明：新建房屋的平面轮廓形状和层数、与原有建筑物的相对位置、周围环境、地貌地形、道路和绿化的布置等情况，是新建房位置、周围环境、地貌地形、道路和绿化的布置等情况，是新建房屋及其它设施的施工定位、土方施工，以及设计水、电、暖、煤气屋及其它设施的施工定位、土方施工，以及设计水、电、暖、煤气等管线总平面图的等管线总平面图的依据依据。3. 线型：主要部分选用粗线，其它部分选用线型：主要部分选用粗线，其它部分选用中粗线和细线。例如总平面图中，新建建中粗线和细线。例如总
11、平面图中，新建建筑物采用粗实线；绘制管线综合图时，管筑物采用粗实线；绘制管线综合图时，管线采用粗实线。线采用粗实线。二、总平面图的图示内容和识图步骤动画演示二、总平面图的图示内容和识图步骤动画演示1、了解地形（等高线）、风向频率和房屋的朝、了解地形（等高线）、风向频率和房屋的朝向向：在总平面图中通常还要画出带有指北方向的风向领串玫瑰图(简称风玫瑰图)。实线表示全年风向频率，虚线表示按6、7、8三个月统计的夏季风向频率。2、围墙、围墙3、道路、道路4、原有建筑（细实线）、原有建筑（细实线）5、拆除建筑（细实线）、拆除建筑（细实线）6、新建建筑（粗实线）、新建建筑（粗实线）新建房屋的平面轮廓形状、
12、大小、朝向、层数、位置和室内外地面标高7、拟建建筑（中虚线）、拟建建筑（中虚线）8、乔木、草地、乔木、草地9、标高室内地坪、标高室内地坪0.000与绝对标高关系。与绝对标高关系。二、总平面图的图示内容和识图步骤动画演示二、总平面图的图示内容和识图步骤动画演示10、定位坐标与定位尺寸、定位坐标与定位尺寸在大范围和复杂地形的总平面图中，为了保证施工放线正确，往往以坐标表示建筑物、道路或管线的位置。坐标有测量坐标与施工坐标两种系统。坐标网格应以细实线表示，测量坐标网应画成文叉十字线，坐标代号 “x、y”表示；施工坐标网画成网格通线，代号 “A、B”表示。x为南北方向轴线，y为东西方向轴线，A相当于测
13、量坐标网中的x铀，B轴相当于y轴。在总平面图上绘有测量和施工两种坐标系统时，应在附注中注明两种坐标系统的换算公式。尺寸尺寸：在总平面图中，常标出新建房屋的总长、总宽和定位尺寸，新建房屋室内底层地面和室外地面的绝对标高，尺寸和标高都以m为单位，注写到小数点以后两位数字。二、总平面图的图示内容和识图步骤动画演示二、总平面图的图示内容和识图步骤动画演示（三）识读总平面图示例（三）识读总平面图示例1、小区的风向、方位和范围、小区的风向、方位和范围2、新建房屋的平面轮廓形状、大小、朗、新建房屋的平面轮廓形状、大小、朗向、层数、位置和室内外地面标高。向、层数、位置和室内外地面标高。3、新建房屋周围的环境以及附近的建筑、新建房屋周围的环境以及附近的建筑物、道路、绿化等布置。物、道路、绿化等布置。任务布置参观校园，以创训楼为新建建筑物，绘制校园总平面图（二区部分）
