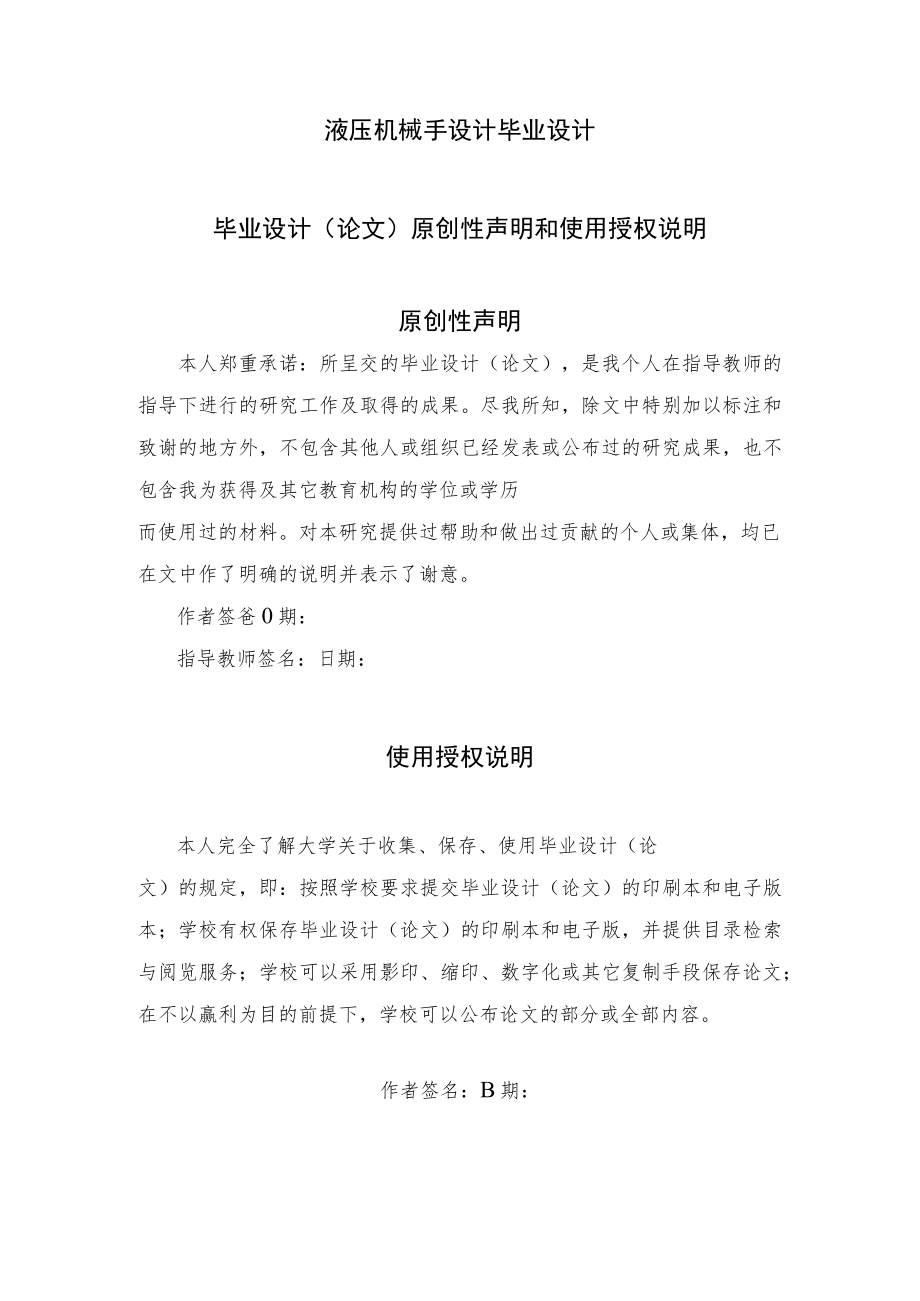

1、液压机械手设计毕业设计毕业设计（论文）原创性声明和使用授权说明原创性声明本人郑重承诺：所呈交的毕业设计（论文），是我个人在指导教师的指导下进行的研究工作及取得的成果。尽我所知，除文中特别加以标注和致谢的地方外，不包含其他人或组织已经发表或公布过的研究成果，也不包含我为获得及其它教育机构的学位或学历而使用过的材料。对本研究提供过帮助和做出过贡献的个人或集体，均已在文中作了明确的说明并表示了谢意。作者签爸0期：指导教师签名：日期：使用授权说明本人完全了解大学关于收集、保存、使用毕业设计（论文）的规定，即：按照学校要求提交毕业设计（论文）的印刷本和电子版本；学校有权保存毕业设计（论文）的印刷本和电子

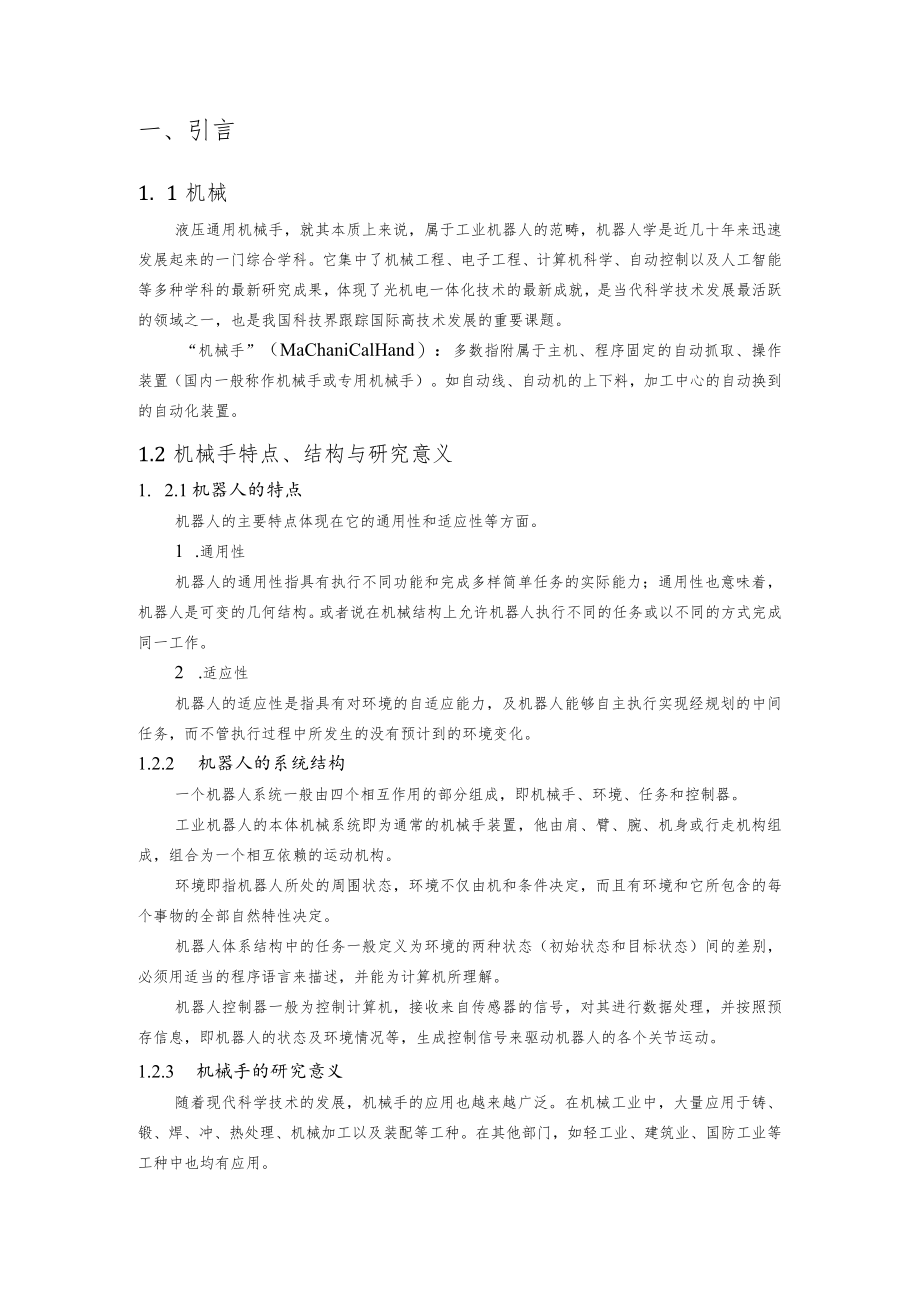

2、版，并提供目录检索与阅览服务；学校可以采用影印、缩印、数字化或其它复制手段保存论文；在不以赢利为目的前提下，学校可以公布论文的部分或全部内容。作者签名：B期：一、引言1. 1机械液压通用机械手，就其本质上来说，属于工业机器人的范畴，机器人学是近几十年来迅速发展起来的一门综合学科。它集中了机械工程、电子工程、计算机科学、自动控制以及人工智能等多种学科的最新研究成果，体现了光机电一体化技术的最新成就，是当代科学技术发展最活跃的领域之一，也是我国科技界跟踪国际高技术发展的重要课题。“机械手”（MaChaniCalHand）：多数指附属于主机、程序固定的自动抓取、操作装置（国内一般称作机械手或专用机械
3、手）。如自动线、自动机的上下料，加工中心的自动换到的自动化装置。1.2机械手特点、结构与研究意义1. 2.1机器人的特点机器人的主要特点体现在它的通用性和适应性等方面。1 .通用性机器人的通用性指具有执行不同功能和完成多样简单任务的实际能力；通用性也意味着，机器人是可变的几何结构。或者说在机械结构上允许机器人执行不同的任务或以不同的方式完成同一工作。2 .适应性机器人的适应性是指具有对环境的自适应能力，及机器人能够自主执行实现经规划的中间任务，而不管执行过程中所发生的没有预计到的环境变化。1.2.2 机器人的系统结构一个机器人系统一般由四个相互作用的部分组成，即机械手、环境、任务和控制器。工业
4、机器人的本体机械系统即为通常的机械手装置，他由肩、臂、腕、机身或行走机构组成，组合为一个相互依赖的运动机构。环境即指机器人所处的周围状态，环境不仅由机和条件决定，而且有环境和它所包含的每个事物的全部自然特性决定。机器人体系结构中的任务一般定义为环境的两种状态（初始状态和目标状态）间的差别，必须用适当的程序语言来描述，并能为计算机所理解。机器人控制器一般为控制计算机，接收来自传感器的信号，对其进行数据处理，并按照预存信息，即机器人的状态及环境情况等，生成控制信号来驱动机器人的各个关节运动。1.2.3 机械手的研究意义随着现代科学技术的发展，机械手的应用也越来越广泛。在机械工业中，大量应用于铸、锻
5、、焊、冲、热处理、机械加工以及装配等工种。在其他部门，如轻工业、建筑业、国防工业等工种中也均有应用。在机械工业中，应用机械手的意义可以概括如下：(1)可以提高生产过程的自动化程度。应用机械手有利于在自动生产线中实现材料的传送、工件的装卸、刀具的更换、以及机器的装配等的自动化程度，从而提高劳动生产率，降低生产成本。(2)可以改善劳动条件，避免人身事故。在高温、高压、低温、低压、噪声、臭味、有放射性物质的环境场合，用人手直接操作是很危险的甚至是不可能的。而应用机械手即可部分或者全部代替人完成作业，使劳动条件得以改善。(3)可以减少人力，并便于有节奏的生产。应用机械手代替人手进行作业，这是直接减少人
6、力的一个侧面，同时应用机械手可以连续的工作，这是减少人力的另一方面。因此，在自动化机床和综合加工自动线上，目前几乎都设有机械手，以减少人力和更准确的控制生产的节拍，便于有节奏的生产。(4)用液压系统来控制机械手，比一般的机械控制具有更好的稳定性，并且控制的精确度更高。(5)运用机械手可以实现连续的生产，而大大提高在生产线的工作的时间，从而能大幅提高劳动的生产率。综上所述，有效的应用机械手，是发展机械工业的必然趋势。1.3国内外的发展状况专用机械手经过几十年的发展，如今已进入了以通用机械手为标志的时代。通用机械手可以应用于更加多的场合，从而节约了不少的开发以及设计的成本。由于通用机械手的发展，进
7、而促进了智能机器人的研制。通用机械手涉及的内容,不仅包括一般的机械、液压、气动等基础知识，而且还应用了一些电子技术、电视技术、通讯技术、计算技术、无线电控制、仿生学等，因此它是一项综合性较强的技术。目前国内外对发展这一技术都很重视。几十年来，这项技术的研究和发展一直比较活跃，设计在不断的修改，品种在不断的增加，应用领域在不断的扩大。虽然在这方面相对于发达国家还有点落后，但是国内现在也越来越感觉到机械手的重要性，国家大力支持相关的设计及产品的开发。在机器人的发展以及机械手的设计上也取得了一定的成果，国内每年都将举行机器人大赛，以增加研发单位的交流与合作。目前国内外的发展趋势是：(1)研制有更多自
8、由度的液压机械手，这样机械手就可以变得更加的灵活，从而完成更加多的动作。(2)研制带有行走机构的机械手，这种机械手可以从一个工作地点移动到另一个工作地点。(3)研制维修维护方便的通用机械手。(4)研制能自动编制和自动改变程序的通用机械手。(5)研制具有一定感触和一定智力的智能机械手。这种机械手具有各种传感装置，并配有计算机。根据仿生学的理论，用计算机充当其大脑，使它进行思考和记忆。用听筒和声敏元件作为耳朵能听，用扬声器作为嘴能说话进行应答，用热电偶和电阻应变仪作为触觉和感触。用滚轮或者双足式机构脚来实现自动移位。这样的智能机械手可以由人的特殊语言对其下达命令，布置任务，使自动化生产线成为智能化
9、生产线。(6)机械手的外观达到美观的要求，尽量用最简单的结构和设备能完成更加多的动作。(7)研制具有柔性系统的通用机械手目前，在国外广泛应用的再现式通用机械手，虽然一般也都有记忆装置，但其程序都是预先编好的，或由人在工作之前领动一次，而后机械手可以按领动的工作内容正确进行再现动作。如果把这种再现式通用机械手称为第二代机械手的话，那么现在处于研制阶段的智能机械手就是第三代了。现在研究的机械手正在朝着一种可以存储大量的程序的并且可以改变并重新写入程序的方向发展，而且机械手具有比原来的更多的自由度。现在国内具有越来越强的自主研发的单位，我相信在不久的将来，我国一定能够赶上并将且超越发达国家在机械手乃
10、至整个机械方面处于领先地位。L4机械手的组成和分类1.4.1 机械手的组成机械手主要由执行机构、驱动系统、控制系统以及位置检测装置等所组成。各系统相互之间的关系如方框图IT所示。控制系统驱动系统执行机构位置检测装置1.4.2 机械手的分类工业机械手的种类很多，关于分类的问题，目前在国内尚无统一的分类标准,在此暂按使用范围、驱动方式和控制系统等进行分类。一、按用途分机械手可分为专用机械手和通用机械手两种：1、专用机械手它是附属于主机的、具有固定程序而无独立控制系统的机械装置。专用机械手具有动作少、工作对象单一、结构简单、使用可靠和造价低等特点，适用于大批量的自动化生产的自动换刀机械手，如自动机床
11、、自动线的上、下料机械手和“加工中心”。2、通用机械手它是一种具有独立控制系统的、程序可变的、动作灵活多样的机械手。格性能范围内，其动作程序是可变的，通过调整可在不同场合使用，驱动系统和控制系统是独立的。通用机械手的工作范围大、定位精度高、通用性强，适用于不断变换生产品种的中小批量自动化的生产。通用机械手按其控制定位的方式不同可分为简易型和伺服型两种：简易型以“开一关”式控制定位，只能是点位控制：可以是点位的，也可以实现连续轨迹控制，伺服型具有伺服系统定位控制系统，一般的伺服型通用机械手属于数控类型。（二）按驱动方式分1、液压传动机械手是以液压的压力来驱动执行机构运动的机械手。其主要特点是：抓
12、重可达几百公斤以上、传动平稳、结构紧凑、动作灵敏。但对密封装置要求严格，不然油的泄漏对机械手的工作性能有很大的影响，且不宜在高温、低温下工作。若机械手采用电液伺服驱动系统，可实现连续轨迹控制，使机械手的通用性扩大，但是电液伺服阀的制造精度高，油液过滤要求严格，成本高。2、气压传动机械手是以压缩空气的压力来驱动执行机构运动的机械手。其主要特点是：介质李源极为方便，输出力小，气动动作迅速，结构简单，成本低。但是，由于空气具有可压缩的特性，工作速度的稳定性较差，冲击大，而且气源压力较低，抓重一般在30公斤以下，在同样抓重条件下它比液压机械手的结构大，所以适用于高速、轻载、高温和粉尘大的环境中进行工作
13、。3、机械传动机械手即由机械传动机构（如凸轮、连杆、齿轮和齿条、间歇机构等）驱动的机械手。它是一种附属于工作主机的专用机械手，其动力是由工作机械传递的。它的主要特点是运动准确可靠，用于工作主机的上、下料。动作频率大，但结构较大，动作程序不可变。4、电力传动机械手即有特殊结构的感应电动机、直线电机或功率步进电机直接驱动执行机构运动的械手，因为不需要中间的转换机构，故机械结构简单。其中直线电机机械手的运动速度快和行程长，维护和使用方便。此类机械手目前还不多，但有发展前途。（三）按控制方式分1、点位控制它的运动为空间点到点之间的移动，只能控制运动过程中几个点的位置，不能控制其运动轨迹。若欲控制的点数
14、多，则必然增加电气控制系统的复杂性。目前使用的专用和通用工业机械手均属于此类。2、连续轨迹控制它的运动轨迹为空间的任意连续曲线，其特点是设定点为无限的，整个移动过程处于控制之下，可以实现平稳和准确的运动，并且使用范围广，但电气控制系统复杂。这类工业机械手一般采用小型计算机进行控制。二、机械手总体结构的确定2. 1机械手的运动自由度物体上任何一点都与坐标轴的正交集合有关。物体能够能够对坐标系进行独立运动的数目称为自由度(DOFdegreeoffreedom)。自由度是指描述物体运动所需的独立坐标数，三维空间需要6个自由度。物体所能进行的运动有沿着坐标轴的三个平移自由度和绕坐标轴的三个旋转自由度。
15、一般固定程序的机械手，动作比较简单，自由度数较少。工业机器人自由度数较多，动作灵活性和通用性较大。一般说来，机器人靠近机座的3个自由度是用来实现手臂末端的空间位置的，再用几个自由度来定出末端执行器的方位；7个以上的自由度是冗余自由度，是用来躲避障碍物的。自由度的选择也与生产要求有关，若批量大，操作可靠性要求高，运行速度快，周围设备构成比较复杂，工件质量轻时，机械手的自由度数可少；如果要便于产品更换，增加柔性，则机械手的自由度要多一些。计算机械手的自由度时，末端执行器的夹持器动作是不计入的，因为这个动作不改变工件的位置和姿态。在满足机械手工作要求前提下，为简化机械手的结构和控制，应使自由度数最少
16、。本设计的通用机械手的结构相对比较简单，自由度选择为四个。分别为大臂回转、大臂升降、小臂回转和小臂伸缩。分别由大臂回转油缸、大臂升降油缸、小臂回转油缸和小臂伸缩油缸控制。2.2 工作空间的确定工作空间是指机械手正常工作时，手腕参考点在空间活动的最大范围，依据机械手工作范围和运动轨迹确定。工作空间大小不仅与机器人各杆件尺寸有关，而且也与它的总体构形有关。在工作空间内要考虑杆件自身的干涉，防止与作业环境发生碰撞。此外在工作空间内某些位置，机械手不可能达到预定的速度，甚至不能在某些方向上运动，即所谓工作空间的奇异性。本机械手的工作空间要求为：手臂伸缩行程范围0500mm,手臂升降行程范围最大0100mm,手臂回转行程范围0。220
