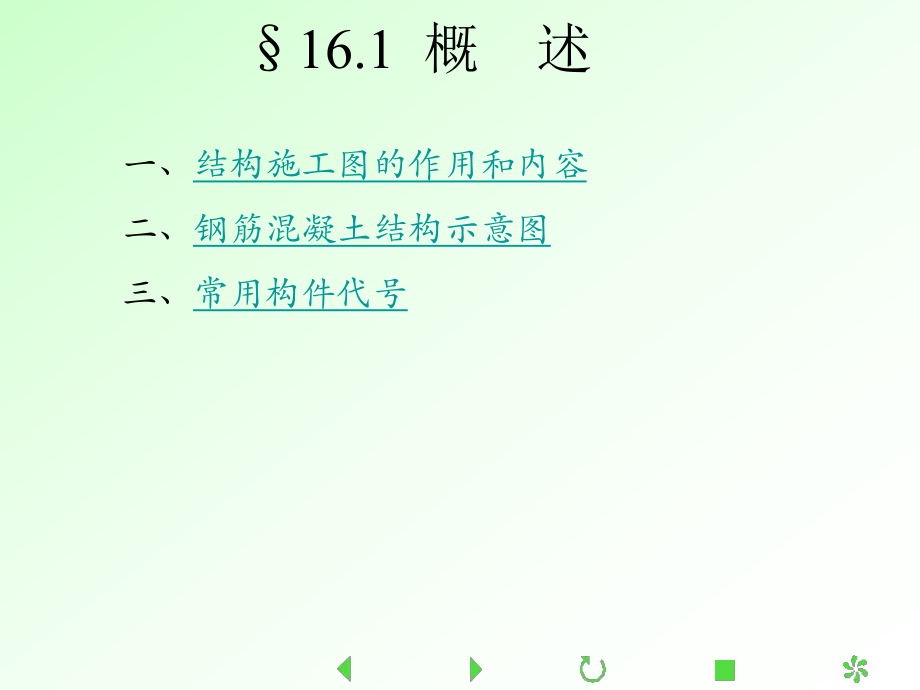

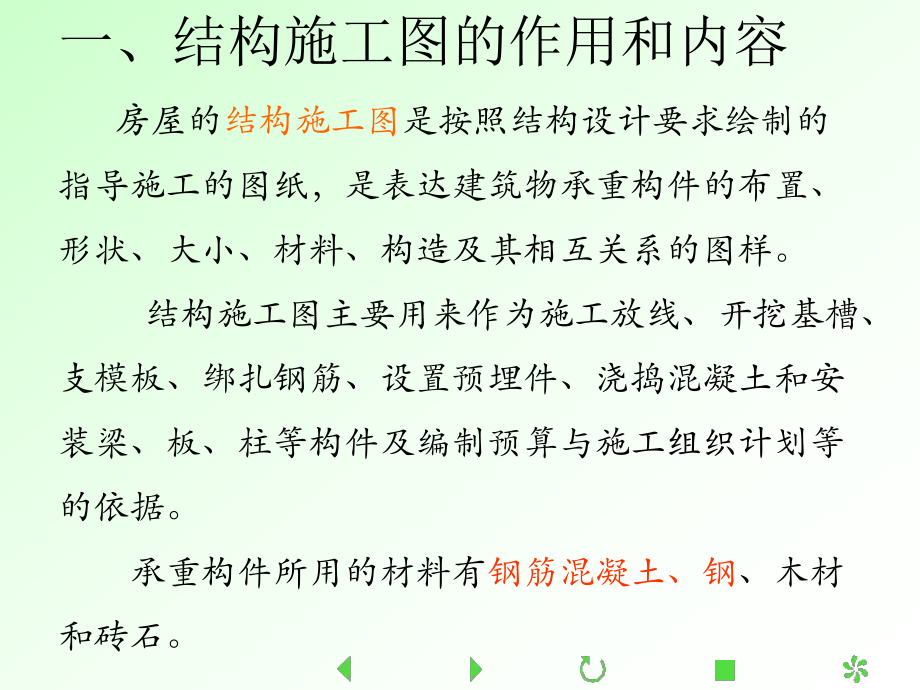

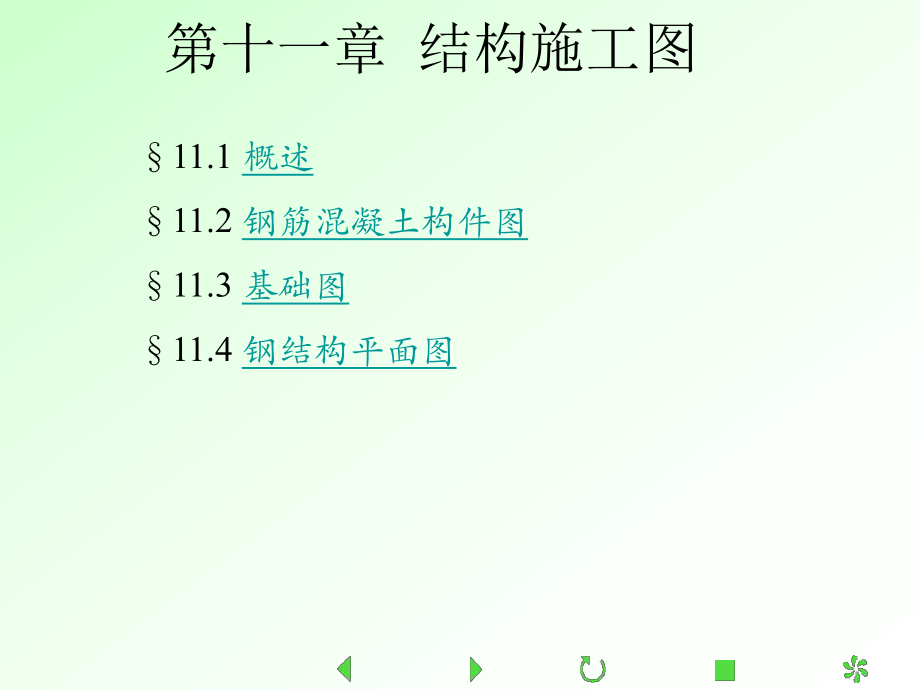

1、第十一章 结构施工图11.1 概述11.2 钢筋混凝土构件图11.3 基础图11.4 钢结构平面图16.1 概 述一、结构施工图的作用和内容二、钢筋混凝土结构示意图三、常用构件代号一、结构施工图的作用和内容 房屋的结构施工图是按照结构设计要求绘制的指导施工的图纸，是表达建筑物承重构件的布置、形状、大小、材料、构造及其相互关系的图样。 结构施工图主要用来作为施工放线、开挖基槽、支模板、绑扎钢筋、设置预埋件、浇捣混凝土和安装梁、板、柱等构件及编制预算与施工组织计划等的依据。 承重构件所用的材料有钢筋混凝土、钢、木材和砖石。 结构施工图包括下列内容： 1. 结构设计说明，包括：抗震设计与防火要求、地
2、基和基础、地下室、钢筋混凝土各结构构件、砖砌体、后浇带与施工缝等部分选用的材料类型、规格、强度等级，施工注意事项等。 2. 结构平面图，包括：基础平面图、楼层结构平面布置图、屋面结构平面图。 3. 结构详图，包括：梁、板、柱及基础结构详图、楼梯结构详图、屋架结构详图。 4. 其它详图，如支撑详图等。二、钢筋混凝土结构示意图次梁基础板主梁防潮层柱三、常用构件代号11.2 钢筋混凝土结构图一、钢筋混凝土结构简介二、结构平面图三、构件详图四、平面整体表示方法一、钢筋混凝土结构简介混凝土 由水泥、砂子、石子和水按一定比例配合拌制，经养护硬化而成的建筑材料，称为混凝土。混凝土的强度等级： C15、C20
3、、C25、C30、C35、C40、C45、C50、C55、C60、C65、C70、C75、C80钢筋混凝土 在混凝土中配置一定数量的钢筋，使其与混疑土结合成为一个整体，共同承受外力。这种配有钢筋的混凝土称为钢筋混凝土。 用钢筋混凝土制成的梁、板、柱、基础等构件，称为钢筋混凝土构件。 钢筋混凝土构件预制：如果构件是预先制好，然后运到工地安装的，称为预制钢筋混凝土构件；现浇：如果构件是在现场直搔浇制的，称为现浇钢筋混凝土构件预应力：有些构件，制作时先对混凝土预加一定的压力，以提高构件的强度和抗裂性性能，这种构件称为预应力钢筋混凝土构件 可用钢筋混凝土构件组成房屋的承重结构。全部由钢筋混凝土构件组成
4、的房屋结构，称为钢筋混凝土结构；采用砖墙承重，而楼板、屋顶、楼梯等部分用钢筋混凝土构件的房屋结构，称为混合结构。 （一）钢筋混凝土受力示意图 （二） 钢筋的分类和作用 （三）钢筋混凝土结构的内容和图示特点(一) 钢筋混凝土受力示意图外力裂缝受拉区受压区中和轴外力钢筋拉力拉力压力压力（二）钢筋的分类和作用1. 钢筋混凝土梁、板配筋示意图2. 钢筋代号及强度标准值fYK3. 钢筋和钢箍的弯钩4. 钢筋表示方法1. 钢筋混凝土梁、板配筋示意图保护层钢箍分布筋架立筋受力筋受力筋 钢筋在混凝土中不是单根游离放置的，而是将各钢筋用钢筋在混凝土中不是单根游离放置的，而是将各钢筋用铁丝绑扎或焊接成钢筋骨架或网
5、片。铁丝绑扎或焊接成钢筋骨架或网片。（1）受力钢筋：受力钢筋：承受构件内力的主要钢筋。承受构件内力的主要钢筋。（2）架立钢筋：架立钢筋：起架立作用，以构成钢筋骨架。起架立作用，以构成钢筋骨架。（3）钢箍（箍筋）：钢箍（箍筋）：固定各钢筋的位置并承受剪力。固定各钢筋的位置并承受剪力。（4）分布钢筋：分布钢筋：用于板式结构中，将板面承受的力分配给用于板式结构中，将板面承受的力分配给受力钢筋，并防止混凝土开裂，同时也起固定受力钢筋受力钢筋，并防止混凝土开裂，同时也起固定受力钢筋位置的作用。位置的作用。 （5）其它钢筋：其它钢筋：如为了吊装用的吊环和为构造要求而设置如为了吊装用的吊环和为构造要求而设置
6、的预埋件等。的预埋件等。 为了防止钢筋锈蚀，保证钢筋和混凝土有良好的粘结力，为了防止钢筋锈蚀，保证钢筋和混凝土有良好的粘结力，以及防火的要求，钢筋表面到构件表面必须有一定的混凝土以及防火的要求，钢筋表面到构件表面必须有一定的混凝土保护层。叫保护层。叫钢筋的保护层钢筋的保护层。钢筋的保护层厚度根据构件所处。钢筋的保护层厚度根据构件所处的环境，混凝土的强度等级，以及构件的类型不同而不同。的环境，混凝土的强度等级，以及构件的类型不同而不同。1. 钢筋混凝土梁、板配筋示意图2. 钢筋代号及强度标准值fYKHRB 335（20MnSi）6-50335HRB 400（20MnSiV、20MnSiN、20M
7、nTi6-50400RRB 400（K20MnSi）R8-404003. 钢筋和钢箍的弯钩简化画法(b) 钢箍的弯钩直弯钩半圆钩简化画法(a) 钢筋的弯钩4. 钢筋表示方法（1）4. 钢筋表示方法（2）（三）钢筋混凝土结构的内容和图示特点1. 钢筋混凝土结构图的内容2.钢筋混凝土结构图的特点1. 钢筋混凝土结构图的内容 （1）结构平面布置图。结构平面图是表示房屋各层承重构件的平面布置图。即沿楼板面将房屋水平剖开后所得的楼层水平剖面图。它表示结构施工至该层结构面，但又尚未做楼面面层时的梁、板布置情况。 结构平面图是施工时布置或安放各层承重构件的依据。 （2）构件祥图。结构平面图只是表明房屋各楼层
8、的承重构件的布置，而各构件的真实形状、内部结构构造等并没有表示清楚，为此，还应画出它们的结构详图。配筋图主要用来表示构件内部钢筋的形状和配置状况。 模板图主要用来表示构件的外形与尺寸以及预埋件、预留孔的大小与位置。它是模板制作和安装的依据。2、钢筋混凝土结构图的图示特点 为了突出表示钢筋的配置情况，在构件的立面图和断面图上，轮廓用细实线画出，钢筋用粗实线及黑圆点表示图内不画材料图例。 在钢筋混凝土构件的配筋图上，要注出构件的形状尺寸、预埋件的位置尺寸等。标注方法有以下两种： 尺寸注法（1） 标注钢筋的级别、根数和直径 例如 2 10分别表示钢筋根数（2根）、HPB235级钢筋直径、钢筋直径（1
9、0mm）（2） 标注钢筋级别、直径和相邻钢筋中心距离 例如 8 200分别表示HPB235级钢筋直径符号、钢筋直径（8mm）、相等中心距离符号、相邻钢筋中心距（200mm）钢筋尺寸注法二、结构平面图 结构平面图是表示房屋各层承重构件的平面布置图。分为基础平面图，楼层结构平面布置图。这里仅介绍民用建筑的楼层结构平面布置图。 按建筑结构制图标准（GBJ 105-87）规定，在结构平面图上，楼板下面不可见的内墙面，画成虚线；可见构件用细实轮廓线表示（如能用单线表示清楚时，也可用单线表示）；不可见构件，用细虚线轮廓线表示，并在一侧注出构件代号。 结构平面图1. 结构平面图布置图2. 钢筋混凝土板结构详
10、图3.结构平面图绘制的步骤和方法1. 结构平面图布置图（1）楼层结构布置平面图的形成 楼层结构平面布置图沿楼板面将房屋水平剖开后所得的楼层水平剖面图。它表示结构施工至该层结构面，但又尚未做楼面面层时的梁、板布置情况 。（2）作用： 表明每层的梁、柱、板、墙等承重构件的平面布置情况或现浇楼板的构造与配筋情况以及这些构件之间的结构关系。（3）楼盖的类型1) 现浇楼板2)预制楼板（4）看预制楼盖结构布置平面图应弄清楚以下问题1)构件代号的含义 2)预制板代号的含义(类型及尺寸大小） 结构平面图布置图2. 钢筋混凝土板结构详图（1）. 现浇钢筋混凝土板结构详图（2）. 预制钢筋混凝土板结构详图（1）现
11、浇钢筋混凝土板结构详图（2）预制钢筋混凝土板结构详图3.结构平面图绘制的步骤和方法（1）选比例和布图。一般采用1：100或1：200。先画出两边轴线。（2）定墙、柱、梁的大小及位置。用中实线表示剖到或可见的构件轮廓线。用中虚线表示不可见构件的轮廓线。门窗洞口一般不画出。（3）画板的投影。除了画出楼层中梁、柱或墙的平面布置外，主要应画出板的钢筋详图，表达受力筋的形状和配置，并注明其编号、尺寸等。在结构平面图中，分布钢筋可不画出，用文字说明。配筋相同的板，只需画出其中一块板的配筋。（4）如有圈梁或其它过梁，在其中心位置，用粗点画线画出。（5）标注出于建筑平面图相一致的轴线间尺寸及总尺寸。（6）注说
12、明，斜文字。3. 钢筋布置不清时，可画出钢筋详图三、构件详图1. 钢筋混凝土梁详图2. 钢筋表3. 钢筋混凝土柱结构详图4. 牛腿立体图5. 钢筋编号正误示例 结构平面图只是表明房屋各楼层的承重构件的布置，而各构件的真实形状、内部结构构造等并没有表示清楚，为此，还应画出它们的结构详图。 详图的选择 1、梁、柱类构件：立面图+若干断面图 2、板形构件：平面图或平面图+若干断面图 图线 1、主要受力钢筋，如梁的纵向钢筋，用粗实线 2、钢筋断面用小黑圆点表示 3、箍筋用中实线 4、构件外形轮廓线用细实线 材料图例 1、在立面图、平面图中假象混凝土透明，画出钢筋的投影。 2、在断面图中不画剖面线或材料
13、符号。 1.钢筋混凝土梁详图配筋立面图和断面图的绘制 图中各种弯钩及保护层的大小，可凭估计画出，不必精确度量。 对称的钢筋混凝土构件，在同一图中可采用一半表示外形，一半表示配筋的办法表示。 此外，图中一般还有必要的说明性文字，以补充说明不能用图表达的内容。2. 钢 筋 表为了便于统计用料，在传统的钢筋图上常画出钢筋表。3. 钢筋混凝土柱结构详图4.牛腿立体图5. 钢筋编号正误示例(a) 好 (b) 不好无法对齐时可允许倾斜角度不一致应对齐不应交叉不水平不应断开引出线没有对中圆心钢筋图的阅读 弄清该构件的名称、绘图比例以及有关施工、材料等方面的技术要求； 弄清构件的外形和尺寸； 弄清构件中各号钢
14、筋的位置、形状、尺寸、品种、直径和数量； 弄清各钢筋间的相对位置及钢筋骨架在构件中的位置。 四、平面整体表示方法1. 钢筋混凝土梁的配筋图2. 梁平面注写方式示例3. 框架梁纵向筋构造图1. 钢筋混凝土梁的配筋图2. 梁平面注写方式示例3. 框架梁纵向筋构造图二级抗震等级楼层框架梁KL11.3 基 础 图一、基础图的有关概念 二、基础平面图三、基础详图四、独立基础图一、基础图的有关概念1. 基础的形式2. 基础的组成 基础是在建筑地面以下，将上部结构所承受的各种荷载传递到地基上的结构组织部分。 基础图是表示基础平面布置和详细构造的图样，一般包括基础平面图和基础详图。它是施工放线、开挖基坑和砌筑
15、基础的依据。 基础平面图是假想用一水平面沿房屋的地面与基础之间将房屋剖开，移去上面的房屋及泥土，所作出的水平剖面图，称为基础平面图。 1. 基础的形式(a) 条形基础(b) 独立基础基础的形式和构造2. 基础的组成防潮层基坑坑底墙基坑边线基础墙地面线大放脚垫层地基二、基础平面图三、基础详图 基础详图是用较大的比例画出的基础局部构造图，以此表达出基础各部分的形状、大小、构造及基础的埋置深度。1. 条形基础断面图2. 钢筋混凝土条形基础3. 条形基础附表4. 柱基础详图1. 条形基础断面图垫层大放脚室外标高 室内标高 基础圈梁 2. 钢筋混凝土条形基础防潮层室外标高 室内标高 基础受力筋3. 条形
16、基础附表4. 柱基础详图箍筋柱内箍筋四、基础图1. 住宅独立基础平面布置图2. 独立基础图详图3. 住宅条形基础平面布置图4. 条形基础图详图1. 住宅独立基础平面布置图2. 独立基础详图3. 住宅条形基础平面布置图4 条形基础详图五、楼梯结构详图 以板式现浇钢筋混凝土结构的楼梯为例。其结构详图由各层楼梯结构平面图和楼梯结构剖面图组成。（一）楼梯结构平面图 楼梯结构平面图一般包括底层平面图、标准层平面图和顶层平面图。图示要求与楼层平面图相同，也是用水平剖面图的形式来表示。（二）楼梯结构剖面图 楼梯结构剖面图是表示楼梯间各承重构件沿竖直方向的布置及构造的图样。 （一）、楼梯结构平面图（二）楼梯结构剖面图11.4 钢结构图一、型钢的代号及标注二、焊接图三、钢结构尺寸标注四、钢屋架结构详图一、型钢的代号及标注二、焊接图（一）焊接的概念（二）常用的焊接接头型式（三）焊接符号及其标注方法（一）焊接的概念金属构件金属构件焊缝（二）常用的焊接接头型式（a）对称接头（b）T形接头（c）角接接头（d）搭接接头（三）焊缝符号及其标注方法(1) 常见焊缝的基本符号及标注示例一(2) 常见焊缝的基本符号及标注
