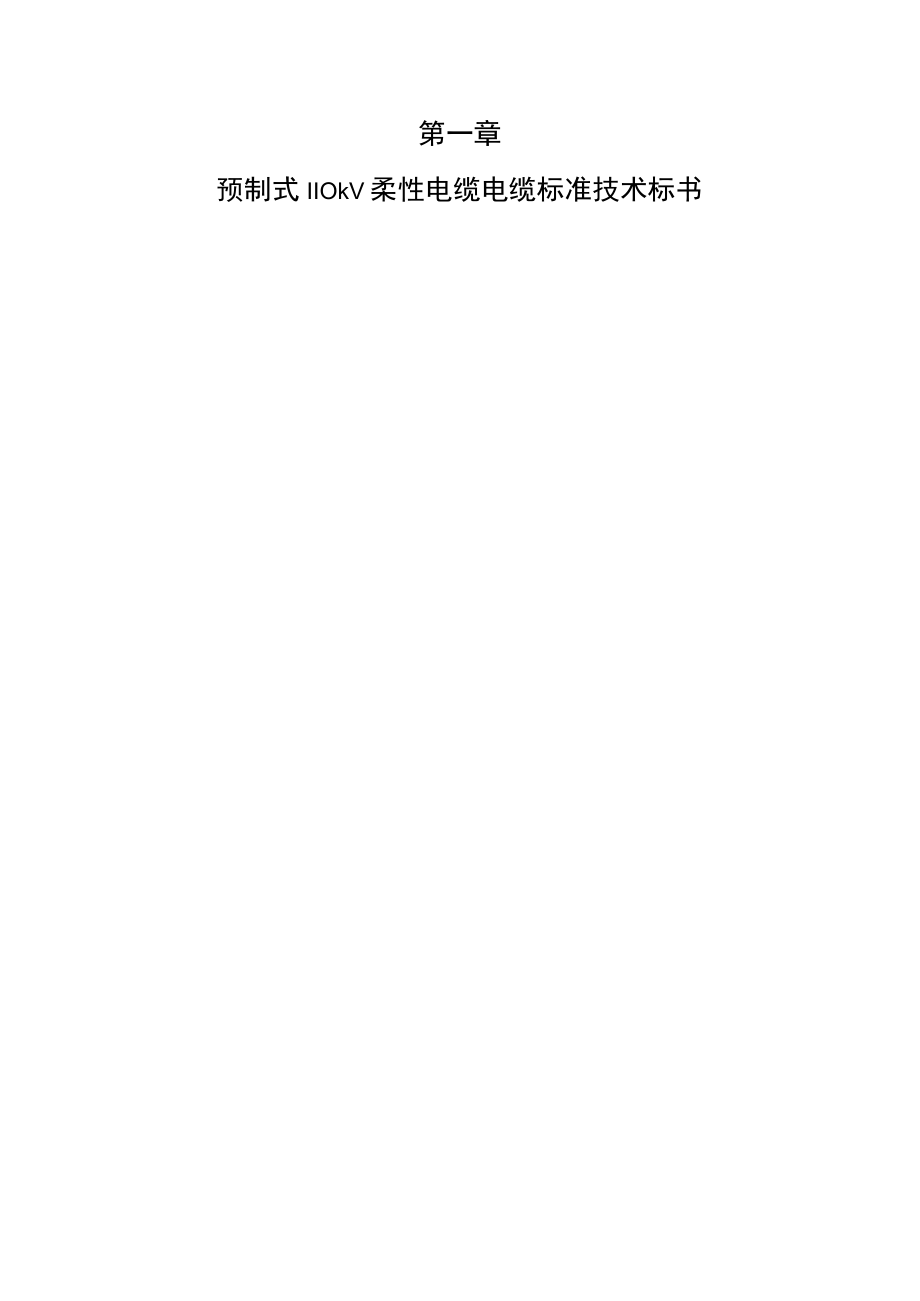

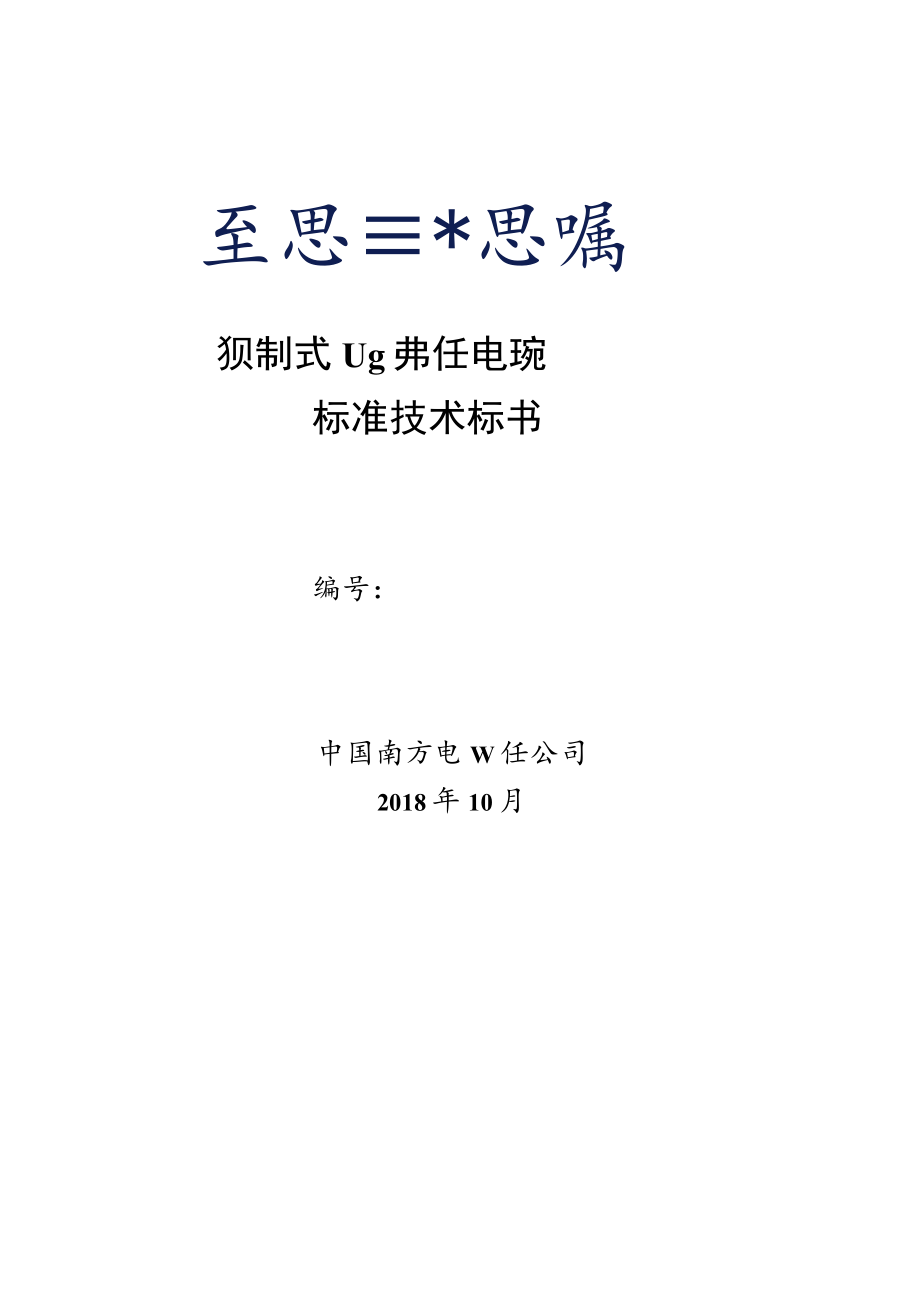

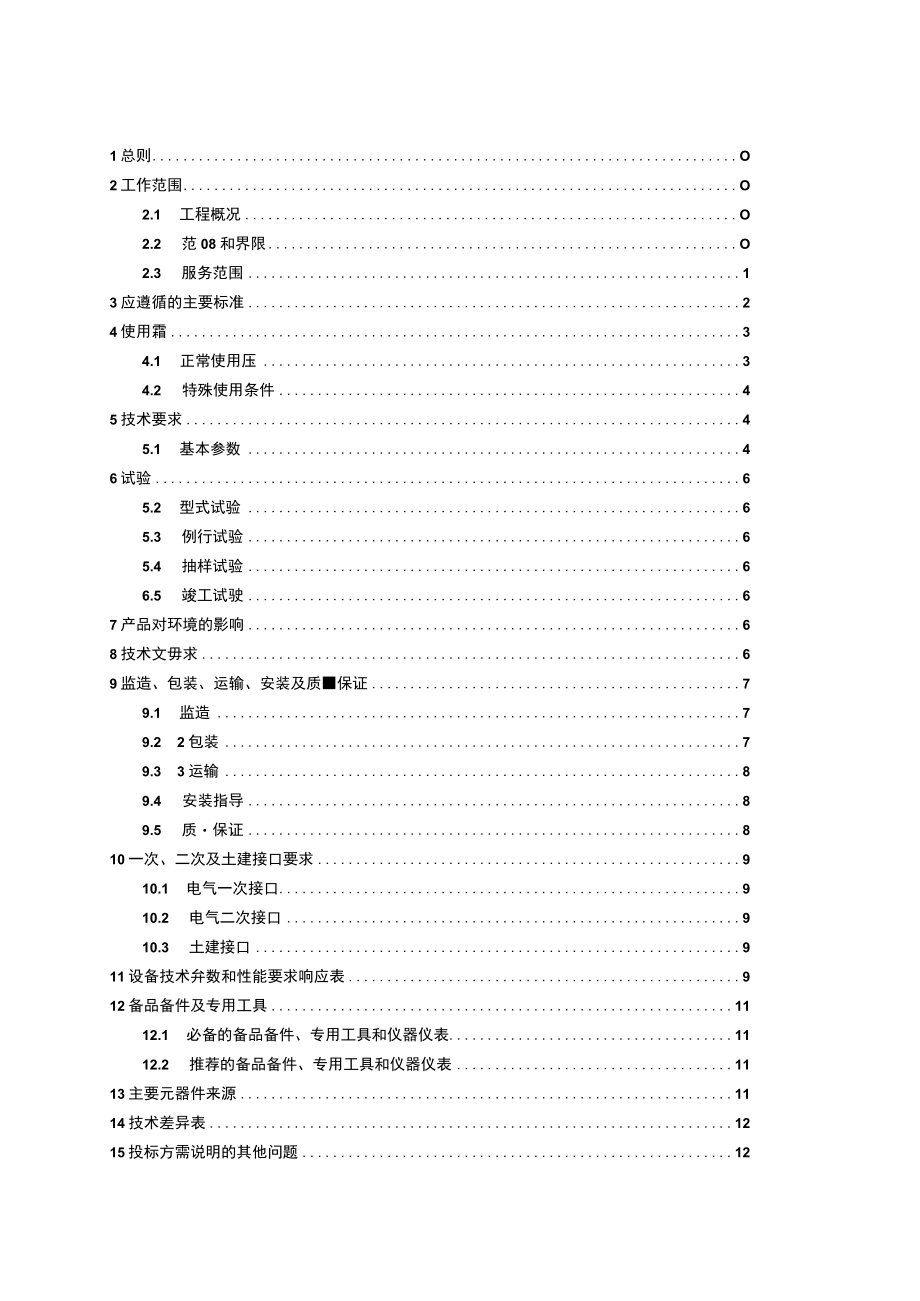

1、至思*思嘱狈制式Ug弗任电琬标准技术标书编号：中国南方电W任公司2018年10月第一章预制式IIOkV柔性电缆电缆标准技术标书1总则O2工作范围O2.1 工程概况O2.2 范08和界限O2.3 服务范围13应遵循的主要标准24使用霜34.1 正常使用压34.2 特殊使用条件45技术要求45.1 基本参数46试验65.2 型式试验65.3 例行试验65.4 抽样试验66.5 竣工试驶67产品对环境的影响68技术文毋求69监造、包装、运输、安装及质保证79.1 监造79.2 2包装79.3 3运输89.4 安装指导89.5 质保证810一次、二次及土建接口要求910.1 电气一次接口910.2 电
2、气二次接口910.3 土建接口911设备技术弁数和性能要求响应表912备品备件及专用工具1112.1 必备的备品备件、专用工具和仪器仪表1112.2 推荐的备品备件、专用工具和仪器仪表1113主要元器件来源1114技术差异表1215投标方需说明的其他问题121总则1.1 本标书适用于中国南方电网公司广东电网有限责任公司江门供电局（项目单位填写）公司电网建设工程项目采购的IlOkV柔性电缆（以下简称EPR电缆）。本标书规定了EPR电缆的设计、结构、性能、安装和试验等方面的技术要求。本标书适用于通常安装和运行条件下的单芯电缆，但不适用于如海底电缆等特殊用途电缆。1.2 本设备标书提出的是最低限度的
3、技术要求。凡本标书中未规定，但在相关设备的行业标准、国家标准或IEC标准中有规定的规范条文，投标方应按相应标准的条文进行设备设计、制造、试验和安装。对国家有关安全、环保等强制性标准，必须满足其要求。1.3 如果投标方没有以书面形式对本标书的条文提出异议，则意味着投标方提供的设备完全符合本标书的要求。如有异议，不管是多么微小，都应在报价书中以“对标书的意见和同标书的差异”为标题的专门章节中加以详细描述。1.4 本标书所使用的标准如遇与投标方所执行的标准不一致时，按较高标准执行。1.5 本标书经买、卖双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。1.6 本标书未尽事宜，由买、卖双
4、方协商确定。1.7 投标方在应标标书中应如实反映应标产品与本标书的技术差异。如果投标方没有提出技术差异，而在执行合同的过程中，招标方发现投标方提供的产品与其应标标书的条文存在差异，招标方有权利要求退货，并将对下一年度的评标工作有不同程度的影响。1.8 投标方应在应标技术部分按本标书的要求如实详细的填写应标设备的标准配置表，并在应标商务部分按此标准配置进行报价，如发现二者有矛盾之处，将对评标工作有不同程度的影响。1.9 投标方应充分理解本标书并按本标书的具体条款、格式要求填写应标的技术文件，如发现应标的技术文件条款、格式不符合本标书的要求，则认为应标不严肃，在评标时将有不同程度的扣分。2工作范围
5、2.1 工程概况本标书采购的设备适用的工程概况见表2.1：工程概况一览表。表2.1工程概况一览表（项目单位填写）序号名称内容1工程名称2018年江门供电局试验所生产材料费2工程建设单位广东电网有限责任公司江门供电局3工程地址广东电网有限责任公司江门供电局2.2 范围和界限I）本标书适用于所供EPR电缆的设计、制造、装配、工厂试验、交付、现场安装和试验的指导、监督以及试运行工作。2）运输运输条件：陆运（项目单位填写）3）现场安装和试验在投标方的技术指导和监督下由招标方完成。4）本标书未说明，但又与设计、制造、装配、试验、运输、包装、保管、安装和运行维护有关的技术要求，按条款3所规定的有关标准执行
6、。2.3 服务范围1）投标方应按本标书的要求提供6根，共240米（项目单位填写）全新的、合格的ERF电缆及其附属设备、备品备件、专用工具和仪器。投标方所提供的组件或附件如需向第三方外购时，ERF电缆生产厂应对质量向招标方负责，并提供相应出厂和验收证明。2）供货范围一览表投标方提供的EPR电缆的具体规格、数量见表2.2：供货范围及设备技术规格一览表。投标方应如实填写“投标方保证”栏。表2.2供货范围及设备技术规格一览表序号名称G位项目要求投标方保证型式、规格数量型式、规格数量1IlOkV柔性电缆根ERF-64/110-1X95,单芯截面95mm2,软铜线导体，乙丙橡胶绝缘，镀锡铜丝编织金属屏蔽，
7、氯丁橡胶护套。6根，共240米备注：240米电缆：单根电缆长50米，共三根，单根长30米，三根。相关电缆附件按厂家产品配套方案提供。3）工厂试验由投标方在生产厂家内完成，但应有招标方代表参加，参加工厂验收的人数及天数等规定详见标书商务部分。4）现场安装和试验在投标方的技术指导下由招标方完成，投标方协助招标方按标准检查安装质量，处理调试投运过程中出现的问题，并提供备品、备件，做好销售服务工作。投标方应选派有经验的技术人员，对安装和运行人员免费培训。安装督导的工作范围及人数和天数等规定详见标书商务部分。5)投标方应协助招标方解决设备运行中出现的问题。6)设计联络会议的地点及招标方参加人员的人数和天
8、数等规定详见标书商务部分。3应遵循的主要标准除本标书特殊规定外，投标方所提供的设备均按规定的标准和规程的最新版本进行设计、制造、试验和安装。如果这些标准内容有矛盾时，应按最高标准的条款执行或按双方商定的标准执行。如果投标方选用本标书规定以外的标准时，则需提交这种替换标准供审查和分析。仅在投标方已证明替换标准相当或优于标书规定的标准，并从招标方处获得书面的认可才能使用。提交供审查的标准应为中文或英文版本。主要引用标准如下：IEC60287电缆载流量计算IEC60332电缆在火焰条件下的燃烧试验IEC60840额定电压30kV(Um=36kV)以上至150kV(Um=170kV)挤包绝缘的电力电缆
9、及附件试验方法和要求GB/T311.1高压输变电设备的绝缘配合GB/T311.2绝缘配合第2部分：高压输变电设备的绝缘配合使用导则GB/T2951电缆绝缘和护套材料通用试验方法GB/T2952.12电缆外护层GB/T3048.4电线电缆电性能试验方法导体直流电阻试验GB/T3048.8电线电缆电性能试验方法交流电压试验GB/T3048.ll电线电缆电性能试验方法介质损失角正切试验GB/T3048.12电线电缆电性能试验方法局部放电试验GB/T3048.13电线电缆冲击电压试验方法GB/T3048.14电线电缆直流电压试验方法GB/T3953电工圆铜线GB/T3956电缆的导体GB/T6995.
10、15电线电缆识别标志GB/T11017.1-3额定电压IlOkV柔性电缆绝缘电力电缆及其附件GB/T12706.3-2008额定电压35kV(Um=40.5kV)电缆GBZT18380.13电缆在火焰条件下的燃烧试验GB50217电力工程电缆设计规范DL/T401高压电缆选用导则DL509交流IlOkV柔性电缆绝缘电缆及其附件订货技术条件JB/T5268.1电缆金属套第1部分：总则JB/T5268.2电缆金属套第2部分：铅套DL/T586电力设备监造技术导则JB/T8137.4电线电缆交货盘型钢复合结构交货盘JB/T10181.1-6电缆载流量计算SH0001电缆沥青4使用条件本设备采购标准要
11、采购的EPR电缆，其安装地点的实际外部条件见表4：设备外部条件览表。投标方应对所提供的相关性能参数在工程实际外部条件下进行校验、核对，使所供设备满足实际外部条件要求及全工况运行要求。表4设备外部条件一览表（项目单位填写）序号名称单位数值备注（须说明本工程适用的是正常使用条件或是特殊使用条件）I环境温度最高日温度10正常使用条件最低日温度-10正常使用条件最大日温差30正常使用条件2海拔Hl1000正常使用条件3太阳辐射强度Wcm20.1正常使用条件4污秽等级IV特殊使用条件5电缆埋深处最高地温30正常使用条件6相对湿度最大日相对湿度%95%最大月平均相对湿度90%7耐受地震能力（指水平加速度，
12、安全系数不小于1.67。水平加速度应计及设备支架的动力放大系数L2）g水平分量:0.25垂直分量：0.125正常使用条件8敷设方式（电缆沟、桥架、排管、隧道）桥架正常使用条件9系统条件系统标称电压：IlOkV最高电压：126kV额定频率：50Hz中性点接地方式：接地/不接地/10设备运输条件陆运/4.1正常使用条件4.1.1环境条件1）海拔高度：1000m;2）最高环境温度：+45；3）最低环境温度：-1（TC;4）日照强度：0.1Wcm2（风速0.5ms）;5） 土壤温度：电缆埋深处最高地温：+30；最低地温：0；6）污秽等级：IIV级；4.1.2工程条件4.1.2.1 系统概况1）系统额定
13、电压：IlOkV;2）系统最高电压：126kV;3）系统额定频率：50Hz；4）系统接地方式：中性点有效接地。5）基准雷电冲击耐压水平（BIL）：550kV；6）电缆线路设计使用年限：大于30年。4.1.2.2 设计寿命工程使用电力电缆必须是全新的、耐用的,满足作为一个完整产品一般所能满足的全部要求，应保证电力电缆设计寿命30年。4.2特殊使用条件凡不满足4.1条正常使用条件之外的特殊条件，如环境温度、海拔、污秽等级等条件项目单位应在表4.1中明确,且应在招标书的相应技术条款及表IO中对有关技术参数及要求加以修正、说明，并在提交需求计划及招标书时向物资部门特别明确。5技术要求5.1 基本参数5
14、.1.1 基本要求EPR电缆应采用连续硫化工艺生产，内、外半导电层与绝缘层必须三层共挤；三层共挤工艺完成后应进行去气。5.1.2 导体1）标称截面95m?,导体材料应选用铜材，并符合GB“3953规定的TR型软铜线。2）导体应采用符合GBb3956的第5种镀金属单线导体结构,其结构和直流电阻应符合GB3956规定。3）绞合导体不允许整芯焊接。绞合导体中的单线和股线允许焊接，但在同一层内，相邻两个接头的距离应不小于300mmo4）导体的表面应光洁、无油污、无损伤屏蔽及绝缘的毛刺、锐边以及凸起或断裂的单线；5.1.3 导体屏蔽和绝缘屏蔽1）半导电料应采用乙丙橡胶可交联型半导电材料，并符合JBZTlO738的规定。2）导体屏蔽应由半导电包带和挤出半导电层组成，其厚度近似值为2.0mm,其中挤包半导电层厚度近似值为1.5mm。挤包半导电层应均匀地包覆在半导电包带外，并牢固地粘在绝缘层上。半导电层与绝缘层的交界面应光滑，无明显绞线凸纹、尖角、颗粒、烧焦或擦伤
