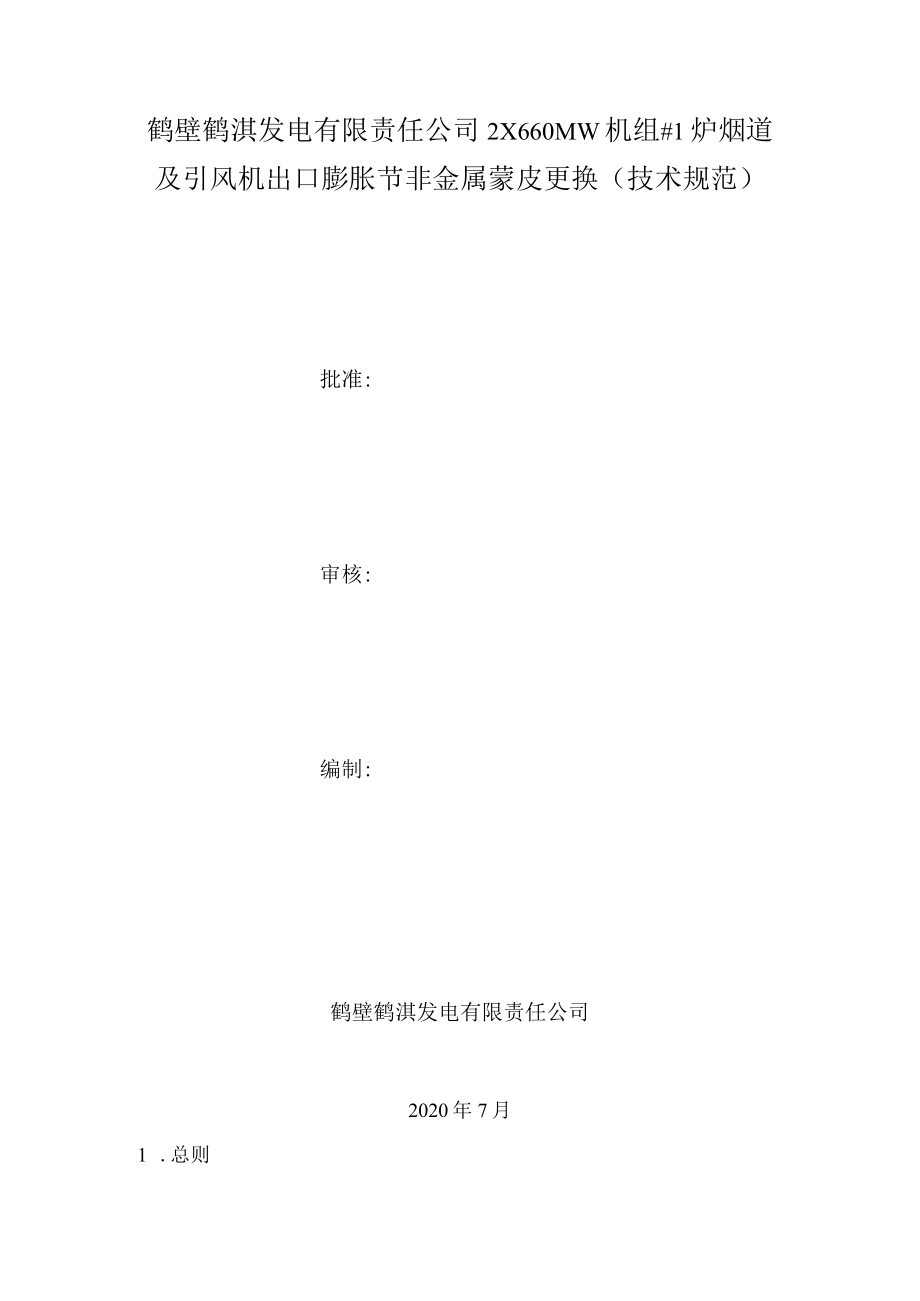

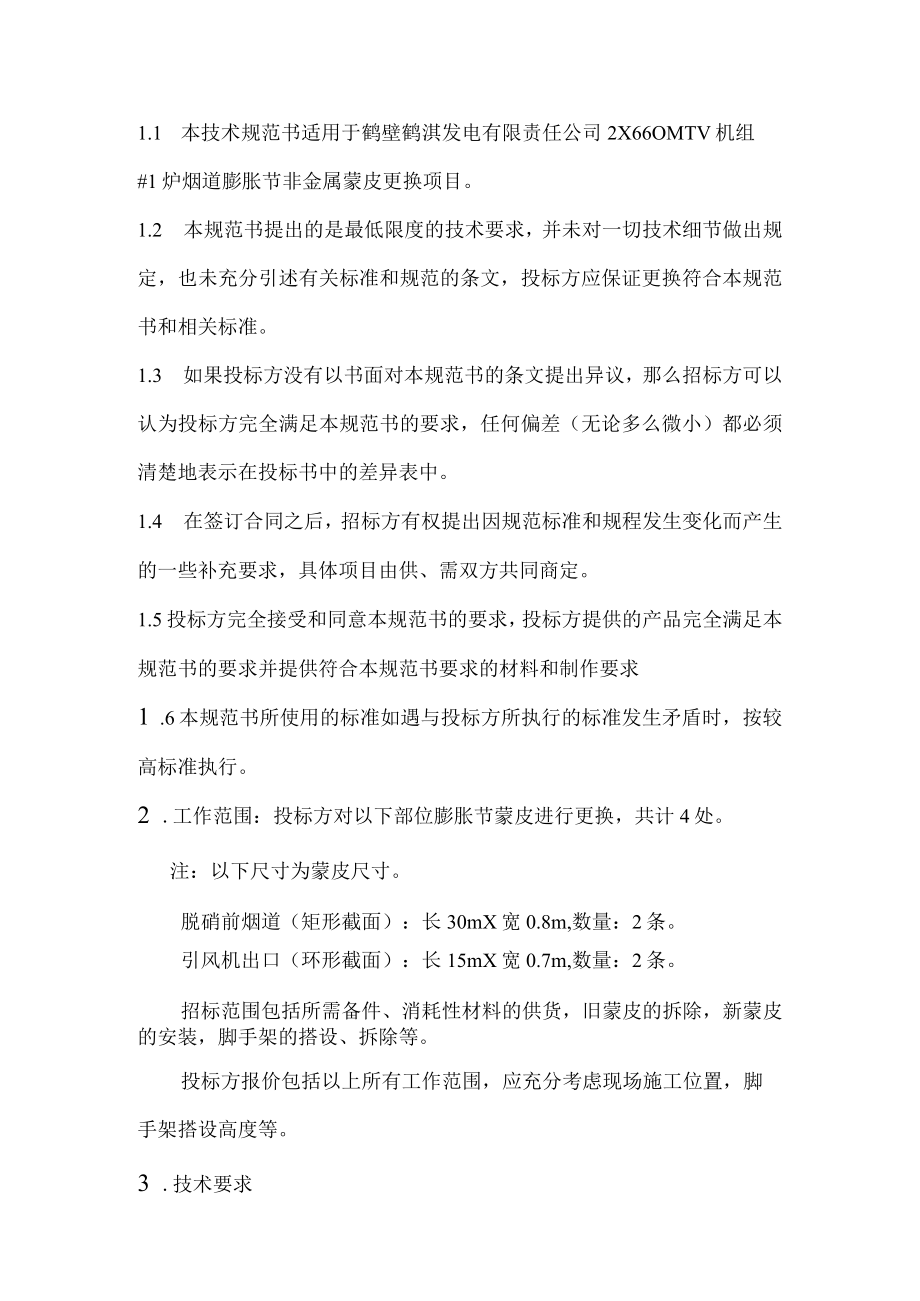

1、鹤壁鹤淇发电有限责任公司2X660MW机组#1炉烟道及引风机出口膨胀节非金属蒙皮更换（技术规范）批准:审核:编制:鹤壁鹤淇发电有限责任公司2020年7月1 .总则1.1 本技术规范书适用于鹤壁鹤淇发电有限责任公司2X66OMTV机组#1炉烟道膨胀节非金属蒙皮更换项目。1.2 本规范书提出的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和规范的条文，投标方应保证更换符合本规范书和相关标准。1.3 如果投标方没有以书面对本规范书的条文提出异议，那么招标方可以认为投标方完全满足本规范书的要求，任何偏差（无论多么微小）都必须清楚地表示在投标书中的差异表中。1.4 在签订合同之后
2、，招标方有权提出因规范标准和规程发生变化而产生的一些补充要求，具体项目由供、需双方共同商定。1.5投标方完全接受和同意本规范书的要求，投标方提供的产品完全满足本规范书的要求并提供符合本规范书要求的材料和制作要求1 .6本规范书所使用的标准如遇与投标方所执行的标准发生矛盾时，按较高标准执行。2 .工作范围：投标方对以下部位膨胀节蒙皮进行更换，共计4处。注：以下尺寸为蒙皮尺寸。脱硝前烟道（矩形截面）：长30mX宽0.8m,数量：2条。引风机出口（环形截面）：长15mX宽0.7m,数量：2条。招标范围包括所需备件、消耗性材料的供货，旧蒙皮的拆除，新蒙皮的安装，脚手架的搭设、拆除等。投标方报价包括以上

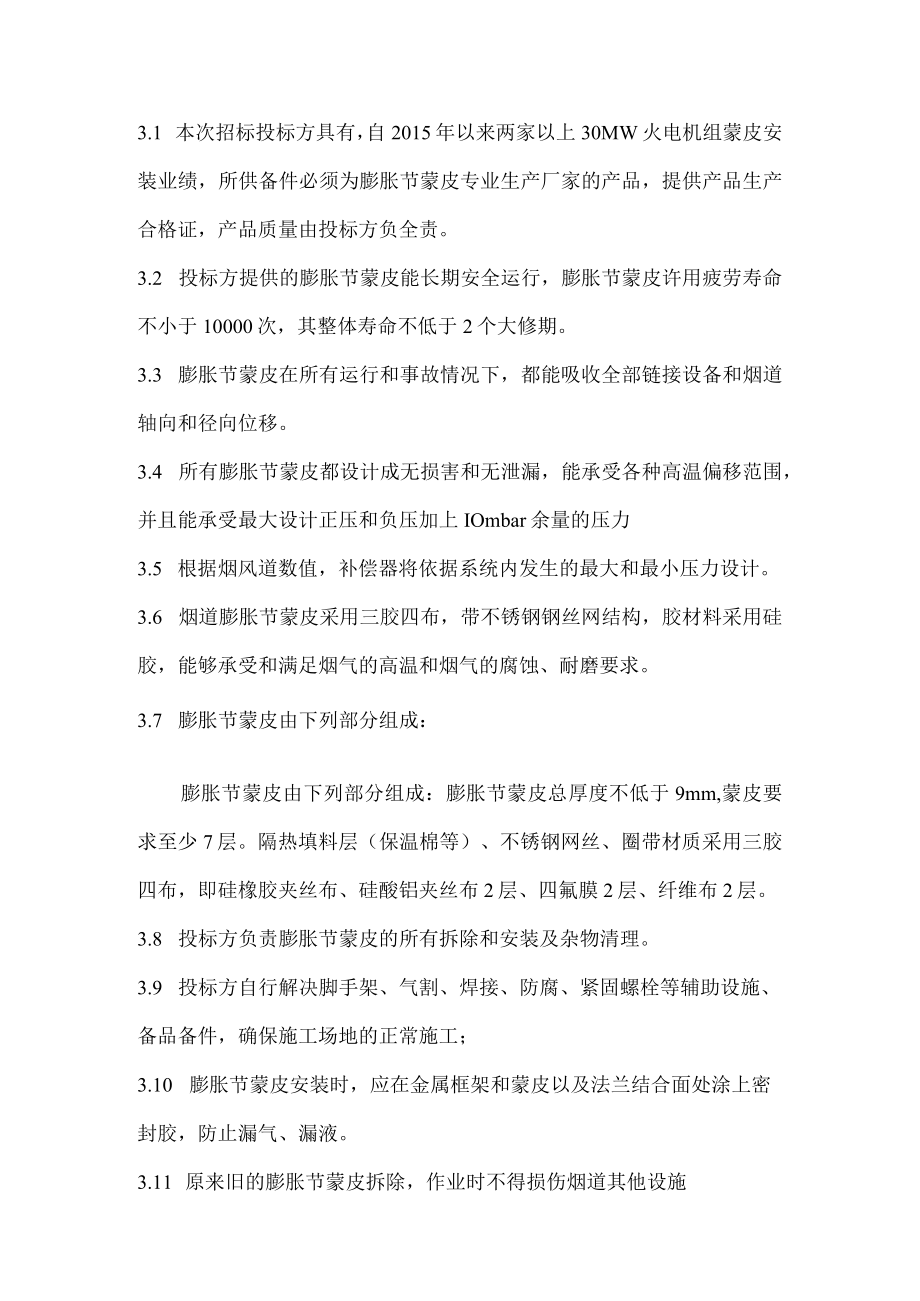

3、所有工作范围，应充分考虑现场施工位置，脚手架搭设高度等。3 .技术要求3.1 本次招标投标方具有，自2015年以来两家以上30MW火电机组蒙皮安装业绩，所供备件必须为膨胀节蒙皮专业生产厂家的产品，提供产品生产合格证，产品质量由投标方负全责。3.2 投标方提供的膨胀节蒙皮能长期安全运行，膨胀节蒙皮许用疲劳寿命不小于10000次，其整体寿命不低于2个大修期。3.3 膨胀节蒙皮在所有运行和事故情况下，都能吸收全部链接设备和烟道轴向和径向位移。3.4 所有膨胀节蒙皮都设计成无损害和无泄漏，能承受各种高温偏移范围，并且能承受最大设计正压和负压加上IOmbar余量的压力3.5 根据烟风道数值，补偿器将依据
4、系统内发生的最大和最小压力设计。3.6 烟道膨胀节蒙皮采用三胶四布，带不锈钢钢丝网结构，胶材料采用硅胶，能够承受和满足烟气的高温和烟气的腐蚀、耐磨要求。3.7 膨胀节蒙皮由下列部分组成：膨胀节蒙皮由下列部分组成：膨胀节蒙皮总厚度不低于9mm,蒙皮要求至少7层。隔热填料层（保温棉等）、不锈钢网丝、圈带材质采用三胶四布，即硅橡胶夹丝布、硅酸铝夹丝布2层、四氟膜2层、纤维布2层。3.8 投标方负责膨胀节蒙皮的所有拆除和安装及杂物清理。3.9 投标方自行解决脚手架、气割、焊接、防腐、紧固螺栓等辅助设施、备品备件，确保施工场地的正常施工；3.10 膨胀节蒙皮安装时，应在金属框架和蒙皮以及法兰结合面处涂上
5、密封胶，防止漏气、漏液。3.11 原来旧的膨胀节蒙皮拆除，作业时不得损伤烟道其他设施3.12 对法兰结合面如有腐蚀的地方修复处理后再回装。3.13 对于完成作业后损伤部位进行修补和防腐处理3.14 所有紧固螺栓都要用电动扳手反复多次拧紧，严禁出现漏拧、松拧现象。3.15 对新、旧蒙皮结合处应用密封胶粘接处理，确保机组在任何运行工况下不产生泄漏。3.16 拆除后保温铝皮恢复按原设备标准执行。4 .工期要求本工程要求中标方在#1机组停机期间完成，施工工期15天，具体开工日期以招标方通知为准。5 .安全措施5.1投标方在施工过程中应严格遵守电力生产安全规程中的相关内容。5.2投标方在施工过程中的安全
6、问题由投标方自负。5.3由于投标方原因引起的招标方设备损坏或其他问题，投标方应承担由此引起的直接损失。6.质量保证6. 1标准膨胀节蒙皮的设计和制造，应符合现行使用中国家标准和中国部颁标准，并满足本规范提出的技术要求。7. 2质量保证技术文件在供方发货前必须进行材料和试运行，检查设计数据和质量控制,并检查防腐层是否满足规范要求。这些文件至少包括：产品检验合格证书安装、使用、维护手册6.3性能保证6.3.1膨胀节蒙皮使用寿命至少6年6.3.2技术参数：脱硝前烟道膨胀节蒙皮最高耐热温度：4500Co引风机出口膨胀节蒙皮最高耐热温度：150。锅炉设计煤种含硫量2.65%6. 4更换后的蒙皮在机组满负荷运行情况下，不因为安装质量问题出现任何泄漏现象。6.5质保期间如出现安装问题，投标方应无偿修复、处理。7.性能验收7. 1现场到货检验货物到达现场后，需方接到供方通知后应及时到现场与供方一起根据要求对货物运单进行清点检查、验收。如果发现任何不符之处，由供方处理解决。7.2安装后性能验收供方向需方提供性能验收的程序和标准。9.售后服务在质保期内如遇到供方所供设备发生大的故障，供方接到需方通知后，应派技术人员24h内到达现场，协助处理故障。
