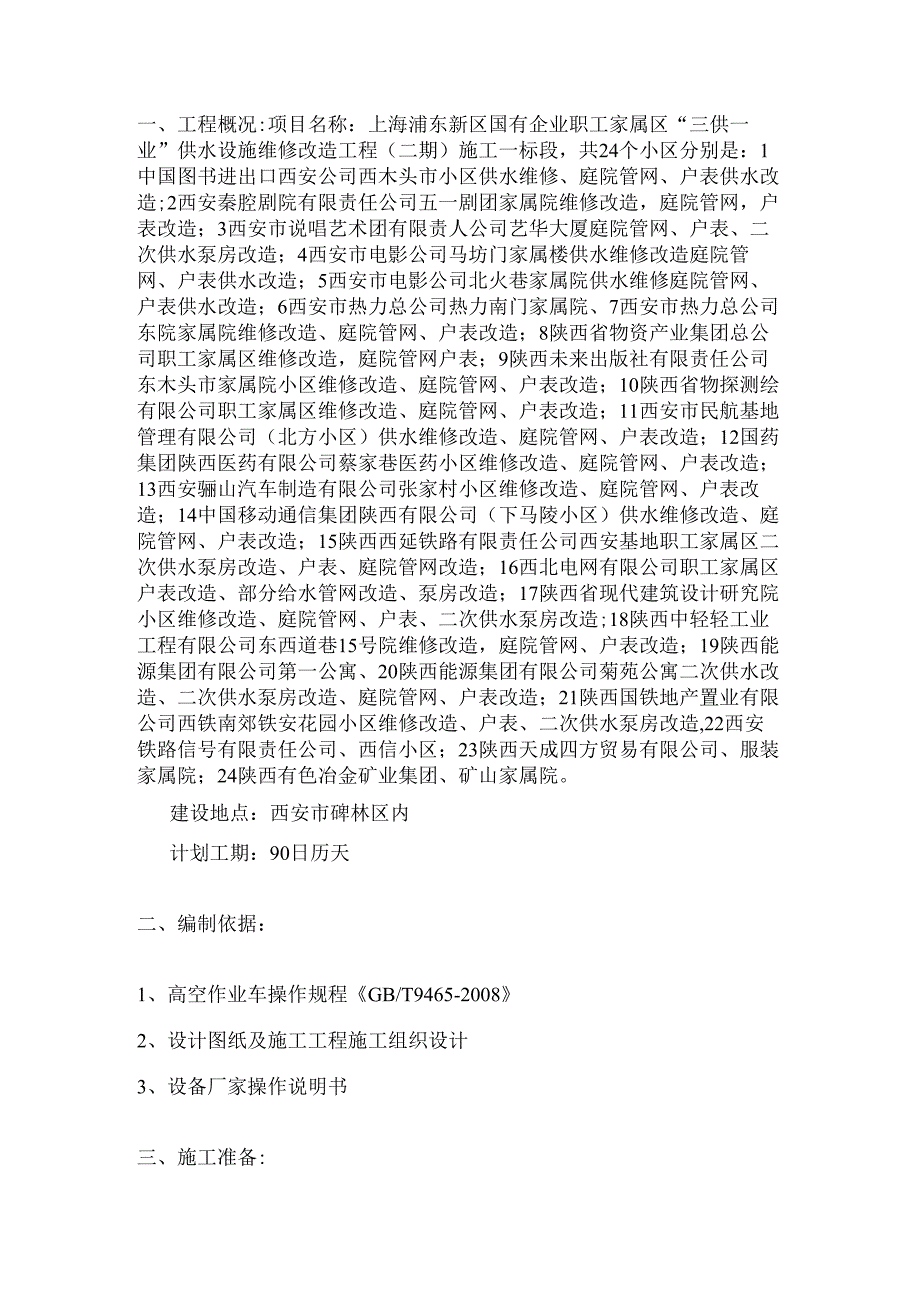

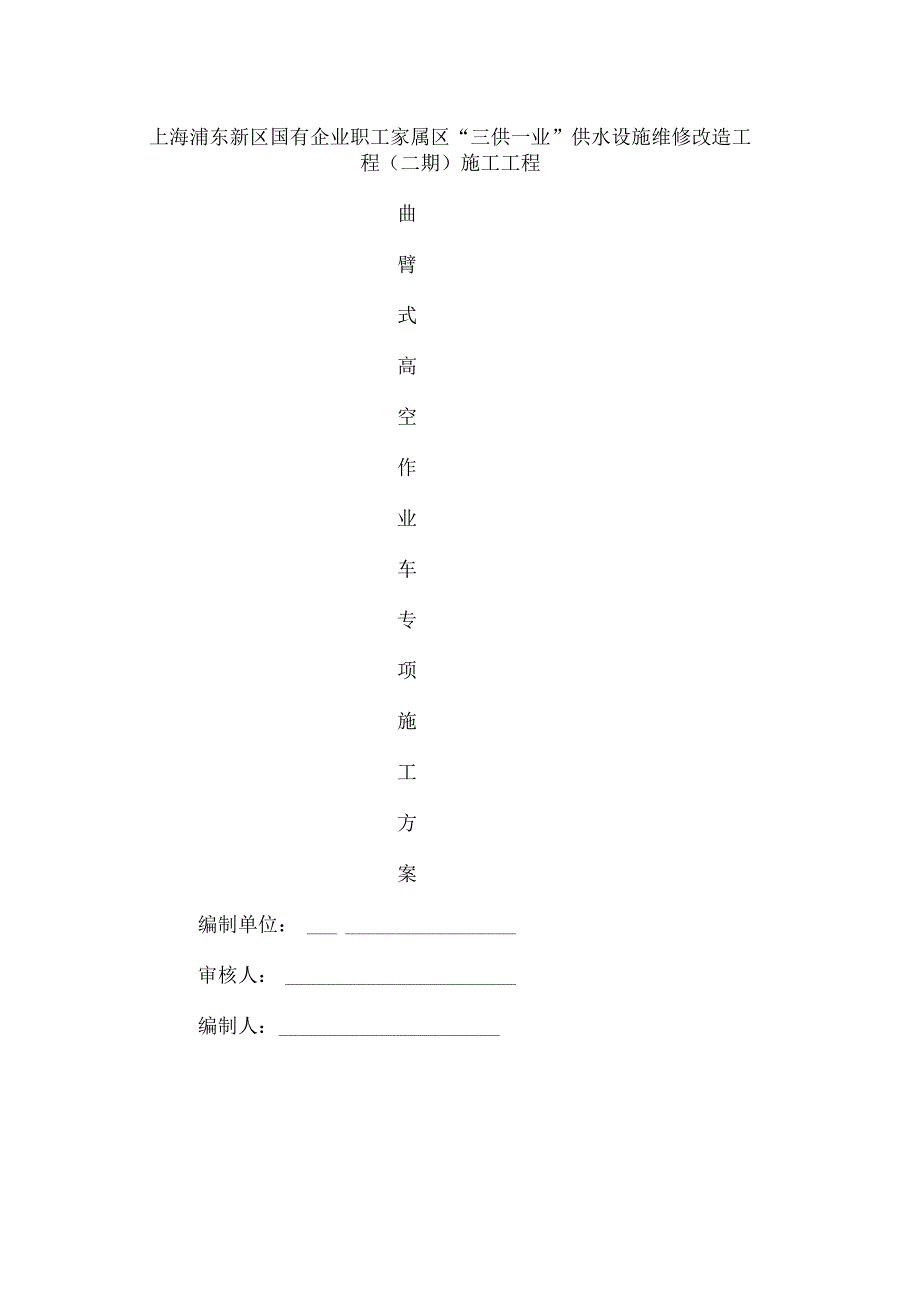

1、上海浦东新区国有企业职工家属区“三供一业”供水设施维修改造工程（二期）施工工程曲臂式高空作业车专项施工方案编制单位：审核人：编制人：目录oOooooooooooooooooooooB一、编制依据oooooooooooooooooooooo4=oooooooooooooooooooooo4四、Iji工J顺序。QOOOOOOoOOQOOQOOOOOO6五一、曲臂车操作步骤。OOOOOOOOOOOOOQOOoo6八、品彳呆Oooooooooooooooooooooo11七、女全?王思、事项OOoooooooooooooooooo11一、工程概况:项目名称：上海浦东新区国有企业职工家属区“三供一业”供
2、水设施维修改造工程（二期）施工一标段，共24个小区分别是：1中国图书进出口西安公司西木头市小区供水维修、庭院管网、户表供水改造;2西安秦腔剧院有限责任公司五一剧团家属院维修改造，庭院管网，户表改造；3西安市说唱艺术团有限责人公司艺华大厦庭院管网、户表、二次供水泵房改造；4西安市电影公司马坊门家属楼供水维修改造庭院管网、户表供水改造；5西安市电影公司北火巷家属院供水维修庭院管网、户表供水改造；6西安市热力总公司热力南门家属院、7西安市热力总公司东院家属院维修改造、庭院管网、户表改造；8陕西省物资产业集团总公司职工家属区维修改造，庭院管网户表；9陕西未来出版社有限责任公司东木头市家属院小区维修改造
3、、庭院管网、户表改造；10陕西省物探测绘有限公司职工家属区维修改造、庭院管网、户表改造；11西安市民航基地管理有限公司（北方小区）供水维修改造、庭院管网、户表改造；12国药集团陕西医药有限公司蔡家巷医药小区维修改造、庭院管网、户表改造；13西安骊山汽车制造有限公司张家村小区维修改造、庭院管网、户表改造；14中国移动通信集团陕西有限公司（下马陵小区）供水维修改造、庭院管网、户表改造；15陕西西延铁路有限责任公司西安基地职工家属区二次供水泵房改造、户表、庭院管网改造；16西北电网有限公司职工家属区户表改造、部分给水管网改造、泵房改造；17陕西省现代建筑设计研究院小区维修改造、庭院管网、户表、二次供
4、水泵房改造;18陕西中轻轻工业工程有限公司东西道巷15号院维修改造，庭院管网、户表改造；19陕西能源集团有限公司第一公寓、20陕西能源集团有限公司菊苑公寓二次供水改造、二次供水泵房改造、庭院管网、户表改造；21陕西国铁地产置业有限公司西铁南郊铁安花园小区维修改造、户表、二次供水泵房改造,22西安铁路信号有限责任公司、西信小区；23陕西天成四方贸易有限公司、服装家属院；24陕西有色冶金矿业集团、矿山家属院。建设地点：西安市碑林区内计划工期：90日历天二、编制依据：1、高空作业车操作规程GB/T9465-20082、设计图纸及施工工程施工组织设计3、设备厂家操作说明书三、施工准备:1施工准备1.1
5、 施工准备1.1.I、清理设备上的泥土杂物；检查设备外观是否完好，有无变形、裂纹等异常损坏。1.1.2、 检查转向机构有无异常。1.1.3、检查轮胎有无损坏，气压是否正常，螺栓有无松动和丢失。1.1.4、检查制动系统有无异常。1.1.5、 检查车厢内和平台上是否有杂物，工作平台上不能有油污。1.1.6、 检查支腿，臂架，作业斗有无变形、裂纹，工作臂油缸是否正常，销轴是否完好。1.1.7、 检查照明、喙!J叭、倒车镜、灭火器等装置是否齐全有效。1.1.8、地面应坚实平整，作业过程中地面不应下陷。1.1.9、风速不超过12.5ms1.2劳动力准备工种人数备注曲臂车司机5持证上岗工人101.3、机具
6、准备名称数量备注曲臂车5台1.4曲臂车参数型号DF1.1120B21平台最大高度20米平台准乘人数2人平台额定荷载200kg臂架结构形式三节折叠臂回转装置360旋转支腿单独可调燃油种类柴油1.4.1车辆型号DF1.n20B21及作业范围:如下图四、施工顺序1、施工顺序曲臂车每个流水段各由一台曲臂车向前行驶安装供水管。第一步定位放线，第二步打卡箍，第三步安装管道。2、验收程序管道安装要横平竖直，竖向卡箍1.5米一个，横向1米一个，距离弯头0.15米一个。入户孔,墙面外孔80mm,内孔32mm,弯头处PVC-U保温管从外墙深入半墙。五、曲臂车操作步骤1 .发动机启动和取力器的操作1.1 挂好手刹车
7、，在车轮下垫好三角块。1.2 启动发动机。2 .支腿的操作3 .1水平支腿的操作2.1.1 在转换杆中，选出欲操作的水平支腿的转换杆，扳至水平位置。2.1.2 主操作杆扳至“伸出”位置时，水平支腿就会伸出，前后两个支腿间距约3.2米，左右两个支腿间距约3.8米，靠里面支腿距离桩约1米，外支腿距离边坡坡脚约0.5米。2.1.3请先确认水平支腿伸出方向没有人和障碍物物后，再作伸出操作。水平支腿一定要伸出到最大跨距，否则有倾翻的危险。2.1.4请在支腿的位置放置支腿垫板。请同时确认支腿垫板放置在平实的位置上。2.2垂直支腿的操作。2.2.1将四个转换杆扳到“垂直”位置。2.2.2主操作杆扳到“伸出”
8、位置，这时垂直支腿应伸出。2.2.3放下垂直支腿后，请确认以下几点。2.2.3.1所有车轮全部脱离地面。2. 2.3.2用手摇动各支腿确认各支腿已可靠着地。3. 2.3.3此时观察面板处“发令信号灯”应点亮，说明下车操作完成。4. 2.4所有操作杆收回到中间位置。请关闭支腿操作箱。2.3收回操作方法要将各支腿收回到原始状态，请按照“垂直支腿水平支腿”的次序，按”上述2.1和2.2”相反的顺序进行收回操作。收回后，各操作杆一定要返回到中间位置。3 .工作臂固定捆绑带的装卸工作前，请卸下工作臂捆绑带。不卸下捆绑带动作，会损坏工作臂。行驶时，请将工作斗收回到原位，并要可靠地捆绑好工作臂，使工作臂不能
9、晃动。行驶中的振动会损坏结构件。4 .上部操作（工作斗上的操作）在工作臂收回的状态下，上下工作斗时要通过下述路径。否则容易造成从车上坠落的危险。左侧上车梯（车前进方向）走台板上驾驶室顶阶梯防护网工作斗。如果从没有防滑措施的部位上下时，容易滑倒，很危险（特别是车体湿的状态下）。防护网上如有霜或冰时，防滑板也不起作用，应先清除霜或冰后再上下车。为了防止作业中在工作斗内滑倒，工作斗内要清理、整顿、擦净积水和积油。4.1 脚踏开关上部操作装置的操作，除了急停之外,所有操作（除工作斗旋转）只有在踩下工作斗底面上的脚踏开关的状态下才可操作（未装脚踏开关的除外）。在工作斗中操作停止后，脚应离开脚踏开关。脚踏
10、开关绝对不得用绳子捆绑起来，使之处于固定的状态下使用。这样易造成误操作，十分危险。4.2 工作斗上的作业人员为避免危险情况需停止工作臂的动作时。4.3 操作杆控制出现失控的情况时。如果接通急停开关后，工作臂仍出现缓慢下降的情况，可以考虑是油缸自然下降现象，此时可将操作杆扳向与工作臂动作相反的方向以射避其危险，快速收回工作臂，停止作业。因出现异常动作原因停止动作操作后，应中断作业，立即与本公司售后服务部门联系，进行检修处理。4.4 工作臂的操作用三个工作臂操作杆进行，通过改变操作杆的反倒角度调整速度。工作臂的伸长量及升降角度在最大状态下，如液压油温下降10C,工作臂收缩30mm。但这一参数随着工
11、作臂的伸长量、升降角度及工作臂的润滑状态而变化。为防止工作臂收缩可采取以下措施：4. 4.1液压油温度高时，不进行工作臂伸缩，升降操作。5. 4.2经过适当的间隙时间进行工作臂伸缩、升降操作。5.5 工作斗摆动操作用“工作斗摆”旋钮进行。可实现左90。右90。摆动。此开关的操作不受任何限制可随时动作。5.6 自动回收操作按下自动回收开关，工作臂将按先缩回到缩臂开关动作，再升或降到10,最后回转到“0”位的顺序自动回收。5,下部操作（转台处的操作）进行下部操作时，请站在回转工作台的踏板上进行。操作时注意抓牢扶手，以防从踏板上坠落。5.1 工作臂的操作：操作三个工作臂电比例手柄进行。由收回状态操作
12、工作臂时，首先要操作工作臂升，使工作臂离开工作臂支架10以上才能进行工作臂回转操作。工作臂在收回到工作臂支架的状态下，不能进行工作臂的回转操作。1. 1.1升降操作将“变幅”操作手柄扳向“升”的方向，即可实现主臂的起升。主臂变幅的降落操作与起升相反，将“变幅”操作手柄扳向“降”的方向即可。5. 1.2回转操作按“回转”旋钮上指示的方向“左”或“右”旋动旋钮，即可实现主臂的左转或右转。6. 1.3伸缩操作将“主臂”操作手柄扳向“伸”或“缩”方向，缓慢旋动旋钮，即可实现伸缩操作，伸缩到所需位时，应先缓慢松开调速旋钮使之回到“0”位，停止动作。7. 2紧急停止操作按下“急停”按钮进行紧急停止操作。按
13、下“急停”按钮时，上部及下部操作的全部动作均停止。在下述情况下，可参考操作：5.2.1 地面上的人员判断继续由上部进行操作会出现危险的情况时。5.2.2 操作控制出现失控的情况下。5.3发动机急停操作按下“发动机停止”按键，将会停止发动机。5.4自动回收操作按下“回收”键，工作臂将按先臂缩到缩臂开关动作，再升或降到10度，最后回转到“0”位的顺序自动回收。六、成品保护1、立管安装完后禁止机器车臂碰触。2、严防各种工具及杂物碰坏供水保温外立管。3、如发现各种原因使保温管破损应及时进行修复。七、安全注意事项1、必须在平坦、坚实的地面上操作机器。2、切勿使用存在缺陷的机器（液压泄漏、轮胎破损、出现故
14、障）。3、高空作业人员必须轮流作业（20分钟轮流一次）。4、切勿将机器靠在桩及桩间护壁上维持平衡。5、切勿使用机器进行牵引或拖拽操作，工作时，起重臂下严禁站人。6、操作人员要精神集中，防止误操作并严格禁止酒后作业。7、切勿在工作平台内架设梯子或放置垫物加高作业，以防倾翻。切勿借助保护拉杆爬上或爬下升降平台。升降平台配有专用阶梯供操作员爬上或爬下升降平台。切勿攀爬到保护栏杆上。8、避免交叉作业，曲臂下不等站人。9、曲臂车司机应根据场地情况进行支腿，必须支在坚硬的平面上并且下方应放置垫板。10、切勿在未安装中间隔挡或未关上安全门的情况下使用机器。11、工作平台四周应有护栏或其他防护结构，高度不应小
15、于IlOOmm并应设有中间栏杆。踢脚板高步不应小于150mm,人员进出口处不应小于100mmo12、切勿将机器当做吊车使用。13、在地面上、过弯时切勿快速行驶。14、携带符合作业条件和当地法规要求的个人防护设备。操作人员必须配备合格的安全帽。15、升降平台上面的人员必须系上安全带，戴上安全帽。16、确保可调节的中间隔挡被关上。17、提升和行驶期间，请抓紧保护栏杆。18、请勿坐在、站在或攀爬到保护栏杆上。19、保持升降平台的整洁。高空作业的作业斗（平台），作业臂及支腿应有反光安全标志。20、机器未处于收起位置时，请勿离开升降平台。21、必须根据机器的尺寸数据，将负载值于升降平台的中央或按照分布均匀的原则分配负载。22、从事高空作业的人员必须定期进行身体检查，年老体弱人员、视力衰退人员、身体不适人员以及心脏病、贫血、高血压、癫痫病、恐高症及其他不适宜高处作业的疾病时，不得从事高处作业。23、从事高空作业的人员男职工不宜
