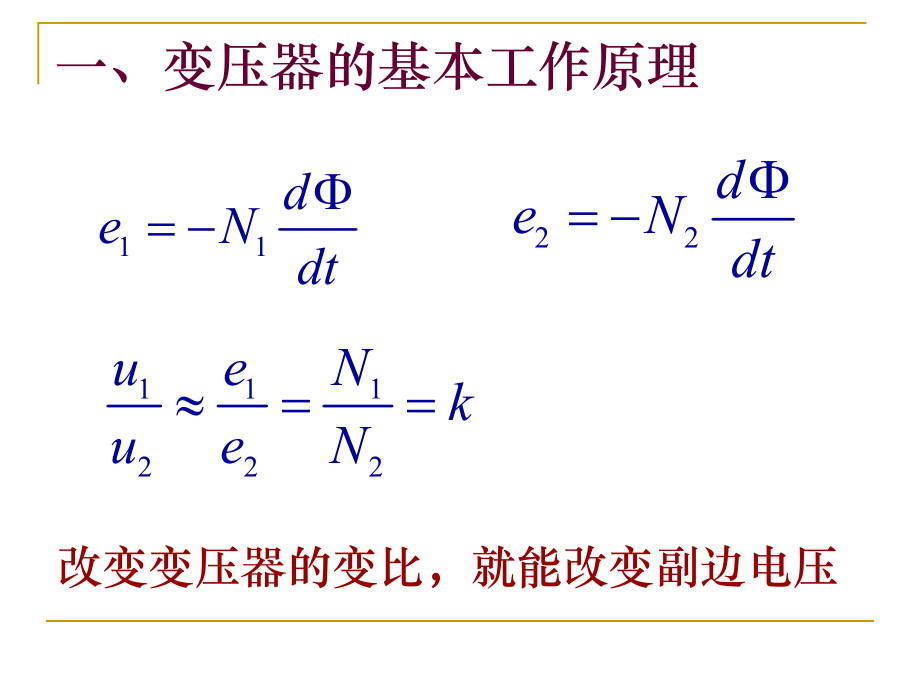

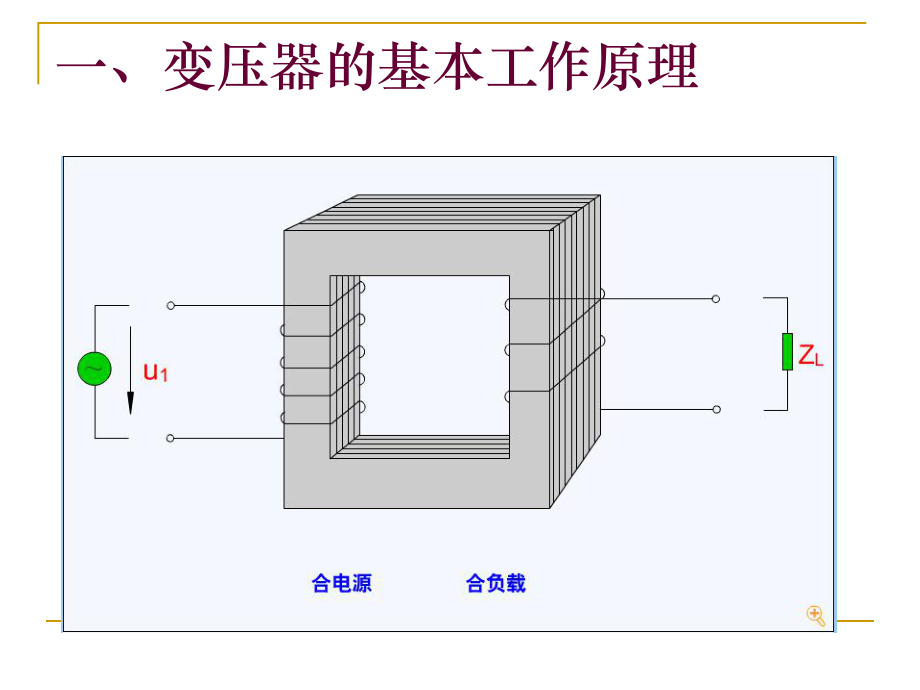

1、一、变压器的基本工作原理 一、变压器的基本工作原理11deNdt 22deNdt 111222ueNkueN改变变压器的变比，就能改变副边电压 课堂思考n变压器能否改变直流电压？二、变压器的分类 n按用途分类：升压变压器、降压变压器；n按相数分类：单相变压器和三相变压器；n按线圈数分类：双线圈变压器、三线圈变压器和自耦变压器；n按铁心结构分类：心式变压器和组式变压器；n按调压方式分类：无载调压变压器、有载调压变压器；n按冷却介质和冷却方式分类：油浸式变压器和干式变压器等；n按容量大小分类：小型变压器、中型变压器、大型变压器和特大型变压器。一、铁心 n铁心的作用 是变压器的主磁路n铁心的材料 0
