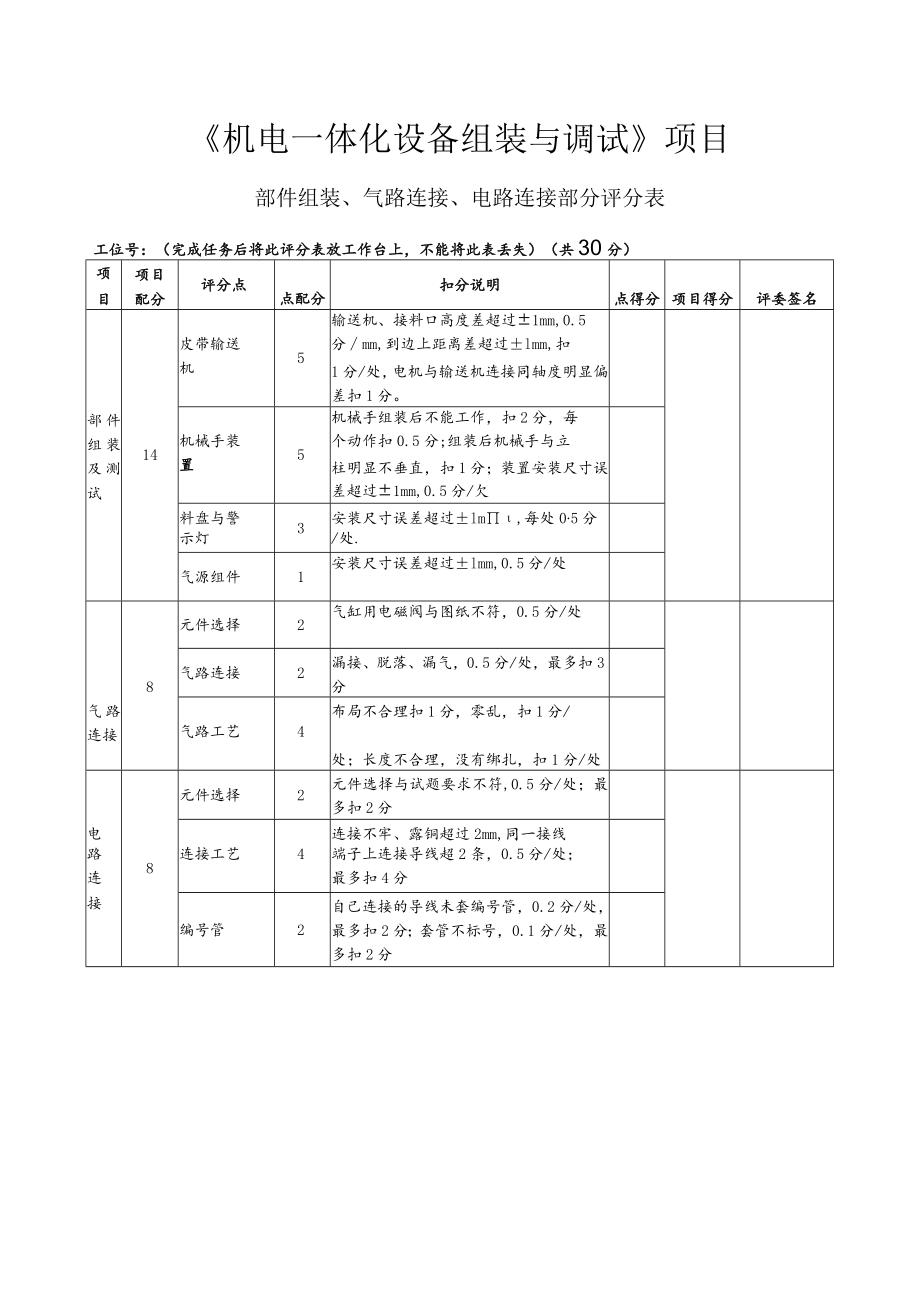

1、机电一体化设备组装与调试项目部件组装、气路连接、电路连接部分评分表工位号：（完成任务后将此评分表放工作台上，不能将此表丢失）（共30分）项目项目配分评分点点配分扣分说明点得分项目得分评委签名输送机、接料口高度差超过1mm,0.5皮带输送5分mm,到边上距离差超过lmm,扣部件组装及测试机1分/处，电机与输送机连接同轴度明显偏差扣1分。机械手组装后不能工作，扣2分，每14机械手装5个动作扣0.5分;组装后机械手与立置柱明显不垂直，扣1分；装置安装尺寸误差超过1mm,0.5分/欠料盘与警3安装尺寸误差超过lm,每处05分示灯/处.气源组件1安装尺寸误差超过lmm,0.5分/处气路连接元件选择2气缸

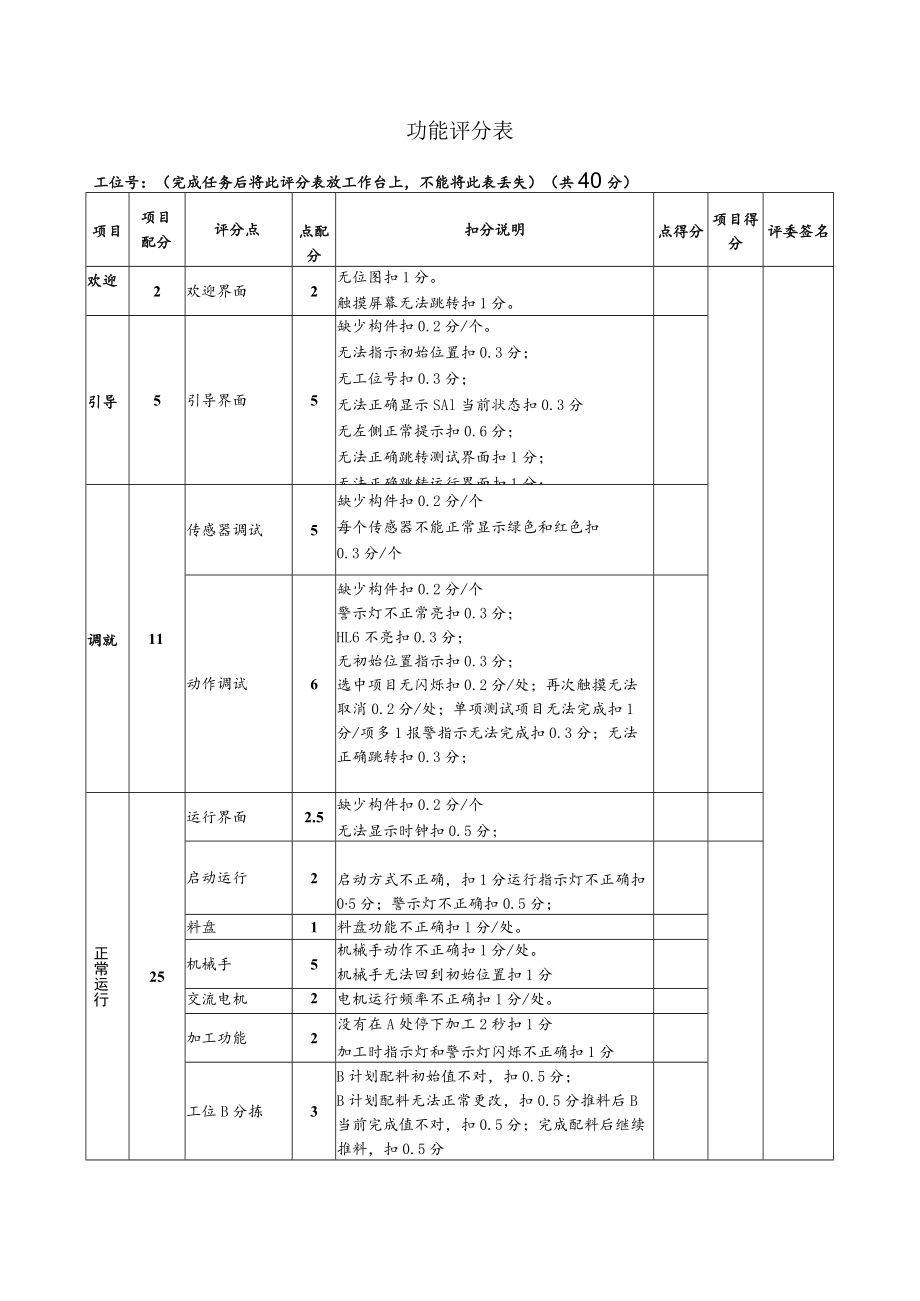

2、用电磁阀与图纸不符，0.5分/处8气路连接2漏接、脱落、漏气，0.5分/处，最多扣3分布局不合理扣1分，零乱，扣1分/气路工艺4处；长度不合理，没有绑扎，扣1分/处元件选择2元件选择与试题要求不符,0.5分/处；最多扣2分电连接不牢、露铜超过2mm,同一接线路8连接工艺4端子上连接导线超2条，0.5分/处；连最多扣4分接编号管2自己连接的导线未套编号管，0.2分/处，最多扣2分；套管不标号，0.1分/处，最多扣2分功能评分表工位号：（完成任务后将此评分表放工作台上，不能将此表丢失）（共40分）项目项目配分评分点点配分扣分说明点得分项目得分评委签名欢迎2欢迎界面2无位图扣1分。触摸屏幕无法跳转扣
3、1分。引导5引导界面5缺少构件扣0.2分/个。无法指示初始位置扣0.3分；无工位号扣0.3分；无法正确显示SAl当前状态扣0.3分无左侧正常提示扣0.6分；无法正确跳转测试界面扣1分；无法正确跳转运行界面扣1分；调就11传感器调试5缺少构件扣0.2分/个每个传感器不能正常显示绿色和红色扣0.3分/个动作调试6缺少构件扣0.2分/个警示灯不正常亮扣0.3分；HL6不亮扣0.3分；无初始位置指示扣0.3分；选中项目无闪烁扣0.2分/处；再次触摸无法取消0.2分/处；单项测试项目无法完成扣1分/项多1报警指示无法完成扣0.3分；无法正确跳转扣0.3分；正常运行25运行界面2.5缺少构件扣0.2分/个

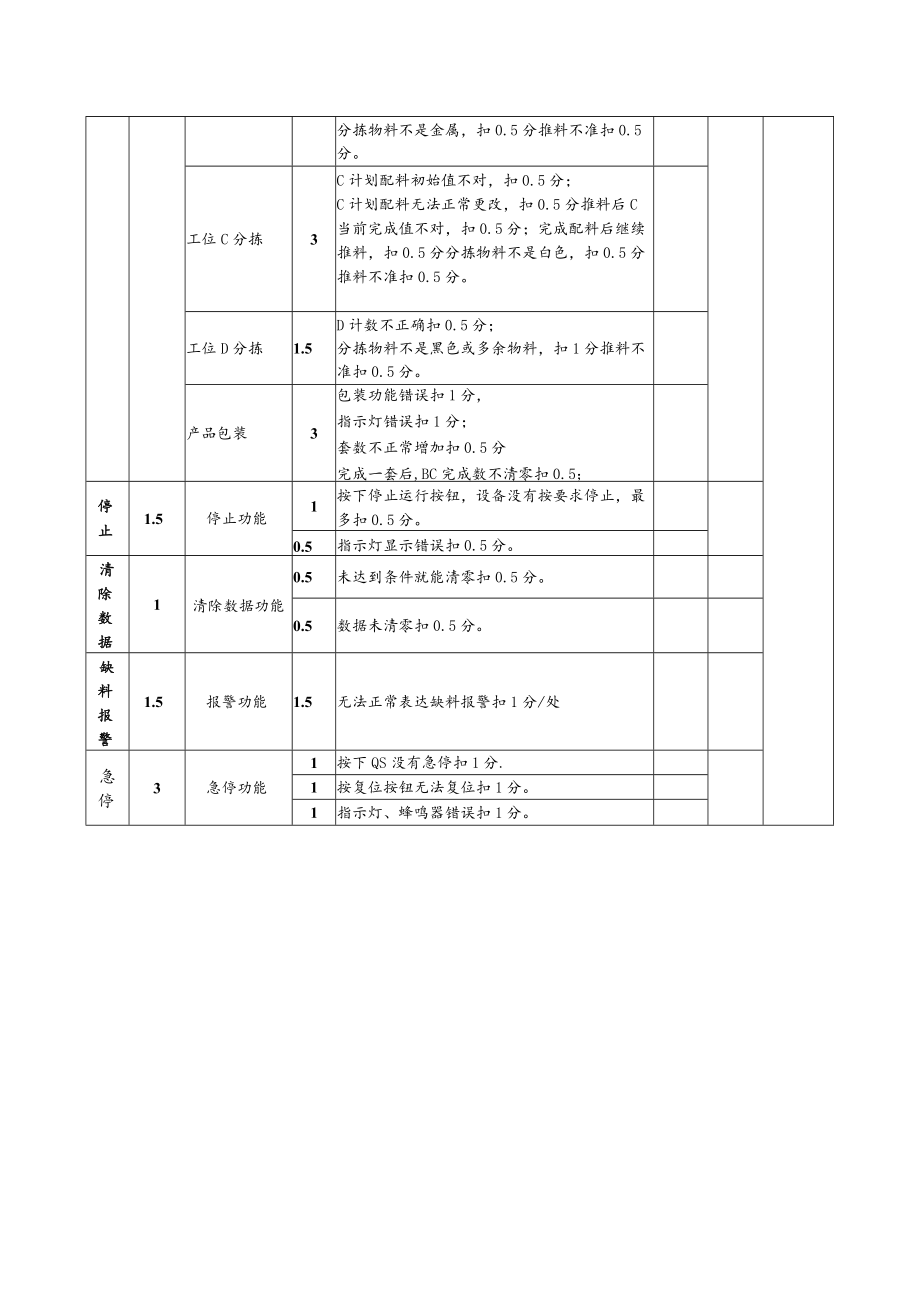

4、无法显示时钟扣0.5分；启动运行2启动方式不正确，扣1分运行指示灯不正确扣05分；警示灯不正确扣0.5分；料盘1料盘功能不正确扣1分/处。机械手5机械手动作不正确扣1分/处。机械手无法回到初始位置扣1分交流电机2电机运行频率不正确扣1分/处。加工功能2没有在A处停下加工2秒扣1分加工时指示灯和警示灯闪烁不正确扣1分工位B分拣3B计划配料初始值不对，扣0.5分；B计划配料无法正常更改，扣0.5分推料后B当前完成值不对，扣0.5分；完成配料后继续推料，扣0.5分分拣物料不是金属，扣0.5分推料不准扣0.5分。工位C分拣3C计划配料初始值不对，扣0.5分；C计划配料无法正常更改，扣0.5分推料后C当
5、前完成值不对，扣0.5分；完成配料后继续推料，扣0.5分分拣物料不是白色，扣0.5分推料不准扣0.5分。工位D分拣1.5D计数不正确扣0.5分；分拣物料不是黑色或多余物料，扣1分推料不准扣0.5分。产品包装3包装功能错误扣1分，指示灯错误扣1分；套数不正常增加扣0.5分完成一套后,BC完成数不清零扣0.5；停止1.5停止功能1按下停止运行按钮，设备没有按要求停止，最多扣0.5分。0.5指示灯显示错误扣0.5分。清除数据1清除数据功能0.5未达到条件就能清零扣0.5分。0.5数据未清零扣0.5分。缺料报警1.5报警功能1.5无法正常表达缺料报警扣1分/处急停3急停功能1按下QS没有急停扣1分.1
6、按复位按钮无法复位扣1分。1指示灯、蜂鸣器错误扣1分。工位号：（完成任务后将此评分表放工作台上，不能将此表丢失）安全操作评分表序号考核项目考核要求配分评分标准扣分1职业与安全意识完成工作任务的所有操作是否符合安全操作规程5符合要求5分，基本符合要求3分，一般1分（同时可一项否决）2工具摆放、包装物品、导线线头等的处理，是否符合职业岗位的要求3符合要求3分,有2处错1分，2处以上错0分3遵守赛场纪律，爱惜赛场的设备和器材，保持工位的整洁2做到得2分，未做到扣2分4违规违规从参赛成绩中扣分电路短路扣30分，设备部件松动使设备不能正常工作扣10分，不符合职业规范的行为，视情节扣510分工位号：总成绩：裁判签名：裁判长签名：分数统计表序号考核项目配分得分1设备组装与工艺30分2设备功能50分3安全操作10分4组装与调试记录10分总分：
