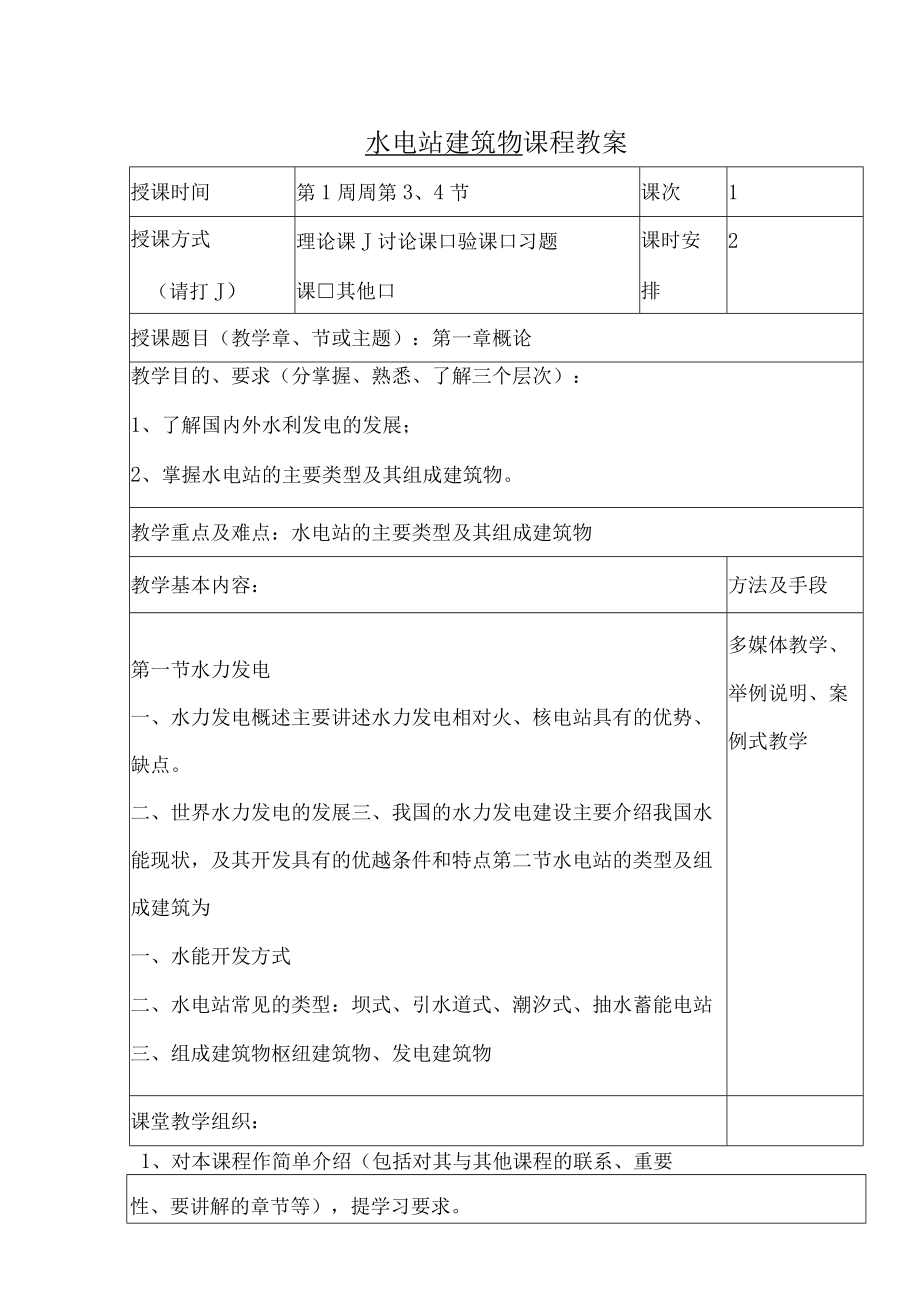

1、水电站建筑物课程教案授课时间第1周周第3、4节课次1授课方式（请打J）理论课J讨论课口验课口习题课其他口课时安排2授课题目（教学章、节或主题）：第一章概论教学目的、要求（分掌握、熟悉、了解三个层次）：1、了解国内外水利发电的发展；2、掌握水电站的主要类型及其组成建筑物。教学重点及难点：水电站的主要类型及其组成建筑物教学基本内容：方法及手段第一节水力发电一、水力发电概述主要讲述水力发电相对火、核电站具有的优势、缺点。二、世界水力发电的发展三、我国的水力发电建设主要介绍我国水能现状，及其开发具有的优越条件和特点第二节水电站的类型及组成建筑为一、水能开发方式二、水电站常见的类型：坝式、引水道式、潮汐

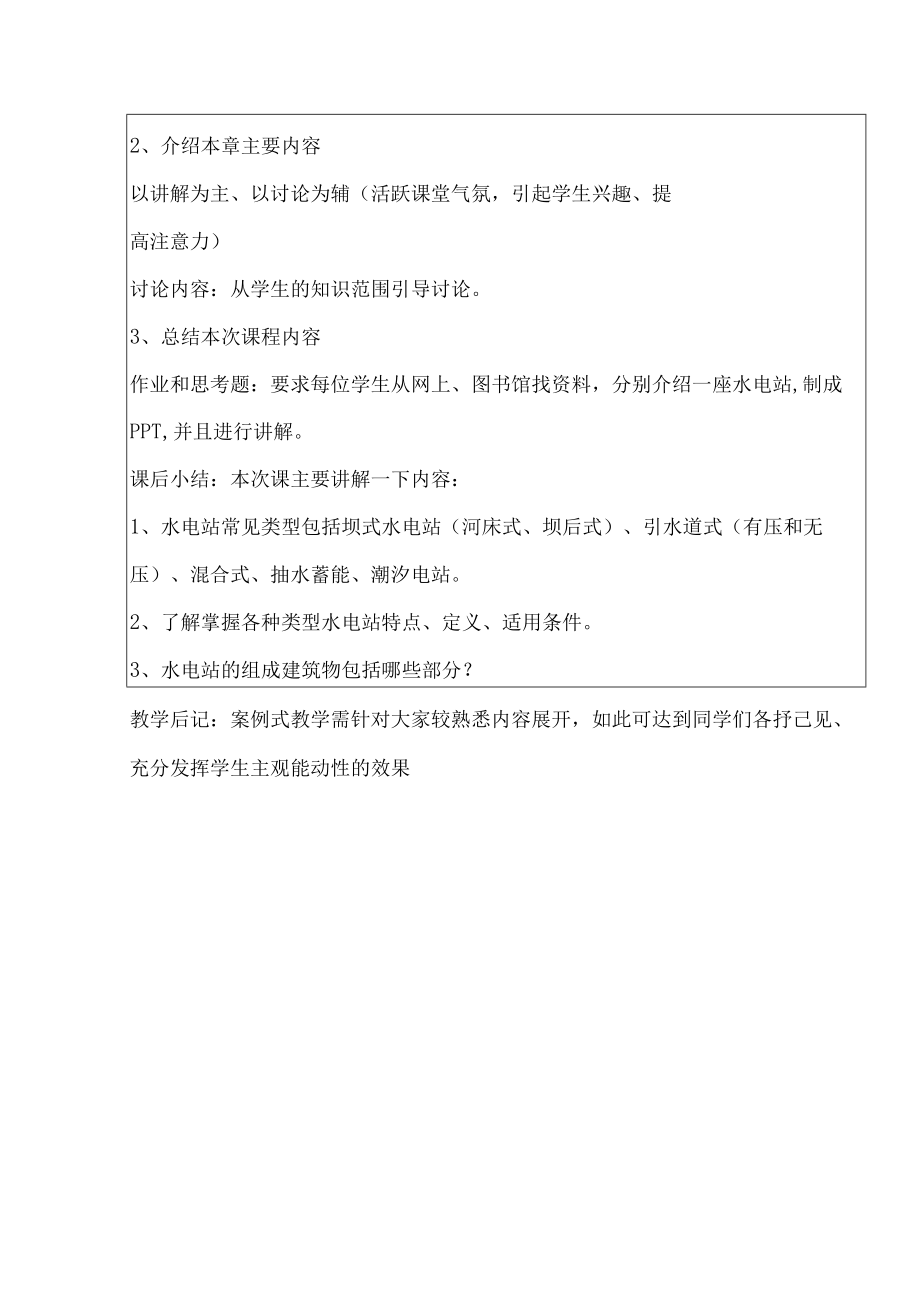

2、式、抽水蓄能电站三、组成建筑物枢纽建筑物、发电建筑物多媒体教学、举例说明、案例式教学课堂教学组织：1、对本课程作简单介绍（包括对其与其他课程的联系、重要性、要讲解的章节等），提学习要求。2、介绍本章主要内容以讲解为主、以讨论为辅（活跃课堂气氛，引起学生兴趣、提高注意力）讨论内容：从学生的知识范围引导讨论。3、总结本次课程内容作业和思考题：要求每位学生从网上、图书馆找资料，分别介绍一座水电站,制成PPT,并且进行讲解。课后小结：本次课主要讲解一下内容：1、水电站常见类型包括坝式水电站（河床式、坝后式）、引水道式（有压和无压）、混合式、抽水蓄能、潮汐电站。2、了解掌握各种类型水电站特点、定义、适用

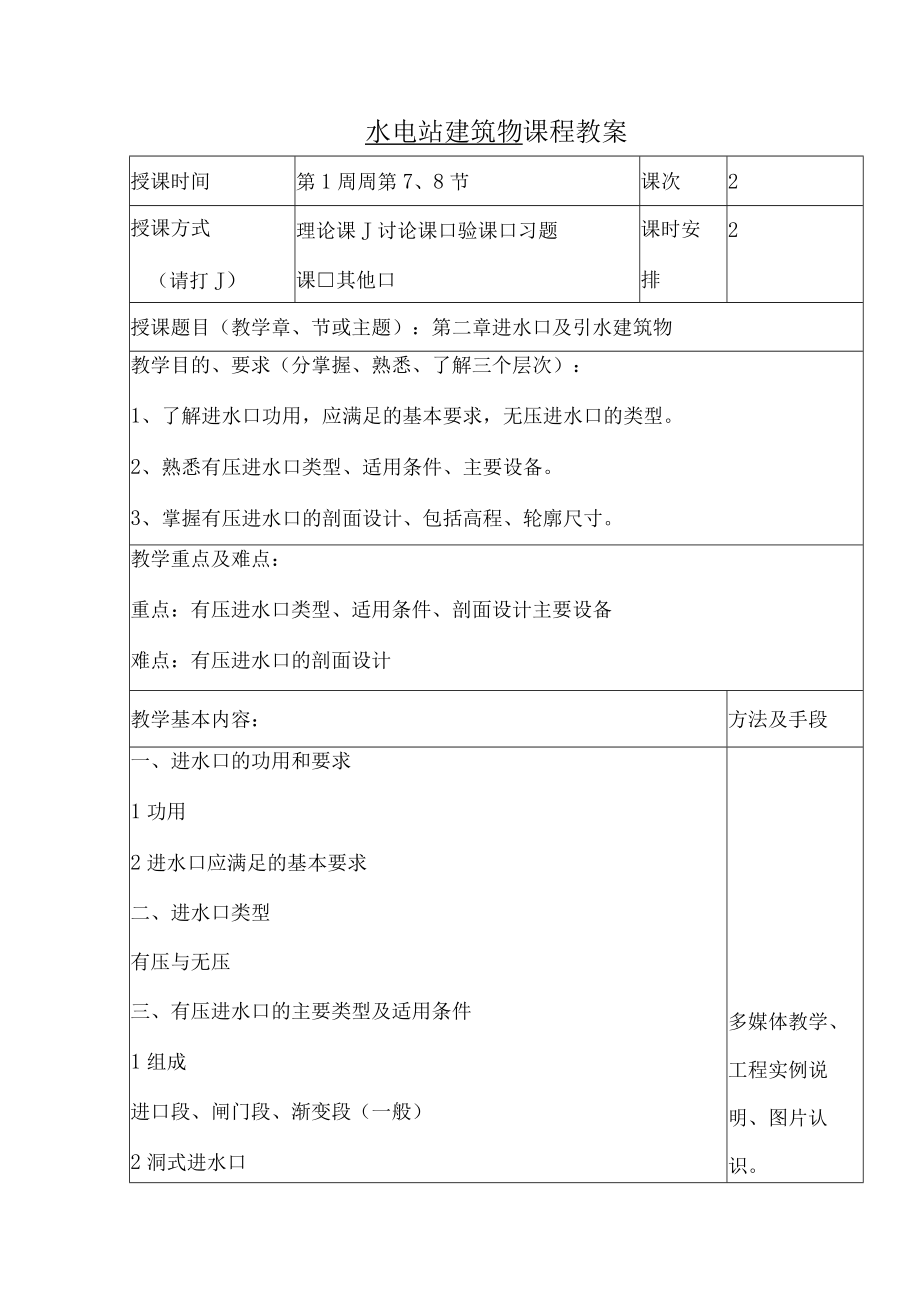

3、条件。3、水电站的组成建筑物包括哪些部分？教学后记：案例式教学需针对大家较熟悉内容展开，如此可达到同学们各抒己见、充分发挥学生主观能动性的效果水电站建筑物课程教案授课时间第1周周第7、8节课次2授课方式（请打J）理论课J讨论课口验课口习题课其他口课时安排2授课题目（教学章、节或主题）：第二章进水口及引水建筑物教学目的、要求（分掌握、熟悉、了解三个层次）：1、了解进水口功用，应满足的基本要求，无压进水口的类型。2、熟悉有压进水口类型、适用条件、主要设备。3、掌握有压进水口的剖面设计、包括高程、轮廓尺寸。教学重点及难点：重点：有压进水口类型、适用条件、剖面设计主要设备难点：有压进水口的剖面设计教学
4、基本内容：方法及手段一、进水口的功用和要求1功用2进水口应满足的基本要求二、进水口类型有压与无压三、有压进水口的主要类型及适用条件1组成进口段、闸门段、渐变段（一般）2洞式进水口多媒体教学、工程实例说明、图片认识。包括特点、适宜条件、看图识结构。3岸墙式进水口特点、适宜条件、读图4塔式特点、适宜条件、读图5坝式基本特征、适宜条件、读图6有压进水口的位置7有压进水口的高程8有压进水口的轮廓尺寸9有压进水口的主要设备拦污设备、闸门及启闭设备、通气孔、充水阀课堂教学组织：1、放一些工程实用图片（进水口）引水口进水口功用。2、介绍本次课主要内容当讲解有压进水口类型时N每次先放实物图，要同学从图中发现各
5、类进水口的特点。讨论内容：从学生的知识范围引导讨论。3、总结本次课程总结作业和思考题：1、进水口的功用和要求2、有压进水口类型、特点、适用条件课后小结：有压进水口设计各方面内容教学后记：通过实物图、引导学生思考、观察，再总结出要讲解的内容，更容易抓住学生的注意力。上第二节内容前，给学生十分钟，根据实习经历和查阅的资料，谈谈自己对水电站的认识。根据以上环节，了解学生对水电站的认识程度。水电站建筑物课程教案授课时间第1周周第5、6节课次3授课方式（请打J）理论课J讨论课口验课口习题课其他口课时安排2授课题目（教学章、节或主题）：第二章进水口及引水建筑物教学目的、要求（分掌握、熟悉、了解三个层次）：
6、1、 了解沉沙池的作用工作原理排沙方式。2、 了解引水道的功用、引水渠道的类型。3、 了解压力前池的功用、布置。4、 熟悉沉沙池的排污方式、涌波和滑落坡。5、 掌握压力前池的组成。教学重点及难点：重点：沉沙池工作原理、渠道的类型、压力前池的组成难点：渠道的类型，压力前池的组成教学基本内容：方法及手段第二节沉沙池功用、工作原理、排沙方式第三节引水道1、 功用、位置、类型2、 水冲站引水渠道3、 隧洞第四节压力前池多媒体教学、工程实例说明。功用、组成、布置课堂教学组织：1、介绍本次课要讲的主要内容，重点及难点。2、先播放主要设备图片，让学生了解（能结合从前实习经验）主要设备外形。并提问。3、总结内
7、容作业和思考题：课后小结：1沉沙池、引水道、压力前池三者功用。2、沉沙池排沙方式。3、水电站引水渠道类型。4、压力前池组成及布置。教学后记：压力前池组成学生难于理解，可放一些照片。水电站建筑物课程教案授课时间第1周周第7、8节课次4授课方式（请打J）理论课J讨论课口验课口习题课口其他口课时安排2授课题目（教学章、节或主题）：第三章压力管道总论及明钢管教学目的、要求（分掌握、熟悉、了解三个层次）：1、 了解压力管道功用、特点；钢材性能的基本要求、强度校核。2、 熟悉压力管道类型、设施及构造。3、 掌握压力管道的供水方式。教学重点及难点：重点：压力管道类型、供水方式难点：压力管道供水方式的选择。教
8、学基本内容：方法及手段第一节压力管道的功用和类型功用、特点、重要特征值、类型。第二节压力管道的供水方式和水力计算1、供水方式单管单机引水、单管多机引水、多管多机引水2、压力管道直径选择经验公式法、动能经济计算法、经验流速法。3、水力计算计算内容、目的。多媒体教学、案例式教学。第三节压力钢管的材料和强度1、钢材性能基本要求机械性能、工艺性能、化学成份2、允许应力和强度校核允许应力取值、强度校核理论第四节压力钢管的设施和构造1、设施快速闸阀、检修设施、通气孔、通气阀、进入孔、冲水阀或旁通冲水管。2、构造转弯半径、壁厚、管径、纵缝、环向焊缝等课堂教学组织：1、提问：压力钢管在整个枢纽布置中，位置设在
9、何处？设在该处原因（功用）？特点？2、介绍本次课的主要内容3、总结本次课内容4、23名学生介绍自己做得PPT作业作业和思考题：课后小结：1、压力管道功用、类型、特征值2、供水方式，共三种，各自的特点3、压力钢管设施，其细部结构的要求教学后记：本堂课为压力管道的总的介绍水电站建筑物课程教案授课时间第2周周第3、4节课次5授课方式（请打J）理论课J讨论课口验课口习题课其他口课时安排2授课题目（教学章、节或主题）：第三章压力管道总论及明钢管教学目的、要求（分掌握、熟悉、了解三个层次）：1、 了解明管线路选择、明管上的闸、阀门和附件。2、 了解作用在明管及土敦座上的荷载。3、 熟悉明钢管与厂房的关系、
10、镇墩型式和支墩型式及特点。教学重点及难点：重点：镇墩型式和支墩型式及特点难点：作用在明管上的荷载教学基本内容：方法及手段第五节明钢管线路选择与布置一、线路选择应根据当地的地形、地质条件和工程的总体布置要求。二、明钢管布置管道与主厂房的关系有三种：正向、纵向、斜向；管道高程。三、明钢管敷设和支承方式（1）、镇墩设置位置、作用、型式、设计（2）、支墩型式、作用、位置、设计（3）、明管上的闸、阀门和附件多媒体教学与板书相结合。第六节作用在钢管及蹲座上的力和荷载课堂教学组织：1、 播放一组枢纽图片，请学生之处明钢管位置，并引发学生思考明管位置选择要注意什么。（线路选择原因）2、 介绍本次课主要内容（第
11、50分钟）3、 2位学生介绍自己的PPT（10分钟）4、 介绍主要内容（40分钟）作业和思考题：课后小结：1、明管线路选择原则2、明管与厂房三种位置关系3、镇墩、支墩位置、作用、类型与设计教学后记：下次课要求学生在第四周将PPT交给学习委员水电站建筑物课程教案授课时间第2周周第7、8节课次6授课方式（请打J）理论课J讨论课口验课口习题课其他口课时安排2授课题目（教学章、节或主题）：第三章压力管道总论及明钢管教学目的、要求（分掌握、熟悉、了解三个层次）：1、了解管壁壁厚估算、了解伸缩节、进入孔及排水孔、了解钢管应力分析四个断面2、熟悉明钢管抗处压失稳的设计步骤、镇墩的结构分析、支墩的结构分析3掌
12、握明钢管失稳的临界应力和设加劲环的临界应力分析教学重点及难点：重点：明钢管四个断面应力分析、临界应力分析计算难点：明钢管四个断面应力分析教学基本内容：方法及手段第七节明钢管的结构分析一、钢管的管壁厚度估算二、钢管的应力分析，主要介绍四个基本计断面和强度校核第八节明钢管的抗处压失稳一、明钢管不失稳条件分析二、没加劲环稳定分析三、明钢管抗处压失稳的设计步骤第九节镇墩和支墩结构分析多媒体教学与板书相结合。一、镇墩结构分析二、支墩结构分析第十节明钢管的伸缩节、进入孔及排水孔课堂教学组织：1、 介绍本节内容，以讲解为主。2、 四个断面应力分析讨论。3、 总结作业和思考题：课后小结：1、四个断面应力分析内
13、容2、光面管及没加劲环的临界压力计算教学后记：本堂要求同学力学知识掌握好水电站建筑物课程教案授课时间第2周周第7、8节课次7授课方式（请打J）理论课J讨论课口验课口习题课口其他口课时安排2授课题目（教学章、节或主题）：第四章地下埋管教学目的、要求（分掌握、熟悉、了解三个层次）：1、 了解地下埋管概念、工作特点。2、 熟悉地下埋管布置、构造及施工要求，影响钢材应力因素分析。3、 掌握地下埋管。工作原理、围岩承载力。教学重点及难点：重点：地下埋管特点、构造及施工要求、工作原理、围岩承载力难点：工作原理教学基本内容：方法及手段第一节地下埋管的特点和结构主要讲述地下埋管的工作特点、布置、构造及施工要求
14、第二节地下埋管承受内压分析工作原理、应力计算、影响钢衬应力的因素的分析、围岩承载力多媒体教学结合案例形式。课堂教学组织：1、介绍本次课程内容，结合一些工程图片2、对同学提问一些水工建筑物内容，如围岩抗力、弹性抗力等3、总结本次课内容作业和思考题:课后小结：1、地下埋管工作特点布置形式、选线原则2、工作原理、应力计算、影响应力因素。教学后记：对学生制作的PPT及讲解进行点评可提高学生学习的主动性、积极性。水电站建筑物课程教案授课时间第3周周第5、6节课次8授课方式（请打J）理论课J讨论课口验课口习题课其他口课时安排2授课题目（教学章、节或主题）：第四章地下埋管第五章混凝土坝体压力管道中第一节教学目的、要求（分掌握、熟悉、了解三个层次）：1、 了解钢衬的外压荷载，地下埋管设计的主要原则及存在问题。2、 熟悉埋管钢材在外压失稳的特征。3、掌握防治
