1、附件四：采购项目实施方案4.1项目概述为进一步宣传淄博市文化旅游资源，提升城市形象，拟对进入淄博地区的市外游客，发送淄博文旅过境短信。4.1.1短信要求1）短信发送范围：对进入淄博地区的市外联通手机用户，发送以“淄博文旅”为主题的宣传短信。2）信息发送要求：实时采集游客的位置信息，监测到游客进入淄博地区辖区后，立即发送短信；1个月内多次出入淄博地区的外来人员只发送1次；3）发送数量：每月不低于150万条，共计不低于1950万条。4）发送对象：进入淄博境内的外地联通手机号码。5）发送时间段：每天7:00-20:00。6）短信发送号码：123017）短信内容：含欢迎问候语共70字符，汉字、标点、字

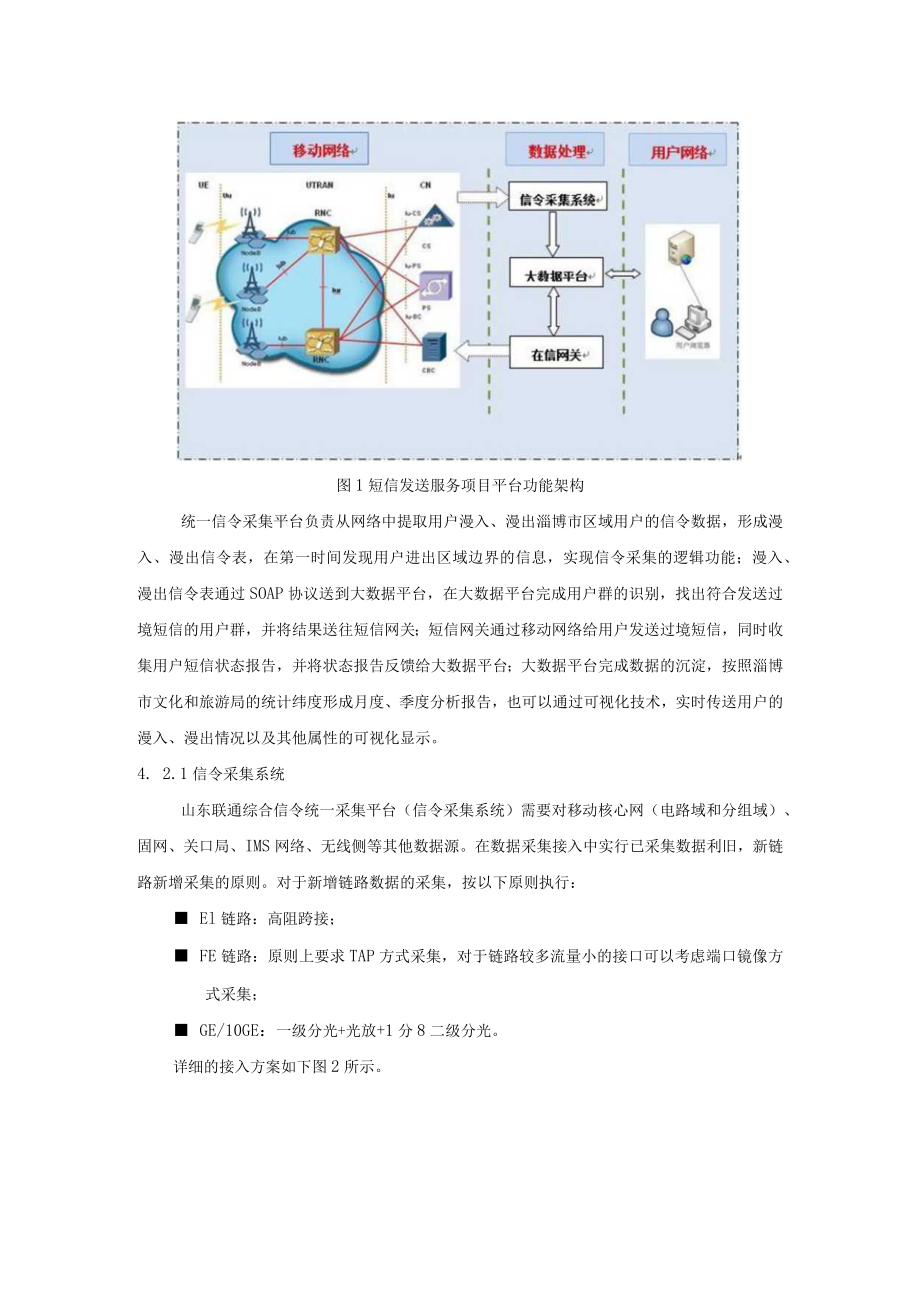

2、母均为一个字符，初始内容如下：【淄博市文化和旅游局】齐国故都、陶琉名城，邀您访聊斋踢蹴鞠，听韶乐品鲁菜。精彩尽在“文旅淄博”公众号。旅游热线（0533）2187222o后续内容如需修改，以淄博市文化和旅游局提供的加盖公章的书面通知为准。8）短信发送频次：每个号码每月只发送一次。9）服务期限：从2020年1月份至2021年1月31日。4.2总体功能设计短信发送服务项目平台功能架构如图1所示，通过整合联通的统一信令采集平台、大数据平台、短信网关等能力和资源，实现用户信令采集、目标用户识别模型、短信推送、分析可视化（分析报告）以及指标统计等五部分逻辑功能。图1短信发送服务项目平台功能架构统一信令采集
3、平台负责从网络中提取用户漫入、漫出淄博市区域用户的信令数据，形成漫入、漫出信令表，在第一时间发现用户进出区域边界的信息，实现信令采集的逻辑功能；漫入、漫出信令表通过SOAP协议送到大数据平台，在大数据平台完成用户群的识别，找出符合发送过境短信的用户群，并将结果送往短信网关；短信网关通过移动网络给用户发送过境短信，同时收集用户短信状态报告，并将状态报告反馈给大数据平台；大数据平台完成数据的沉淀，按照淄博市文化和旅游局的统计纬度形成月度、季度分析报告，也可以通过可视化技术，实时传送用户的漫入、漫出情况以及其他属性的可视化显示。4. 2.1信令采集系统山东联通综合信令统一采集平台（信令采集系统）需要

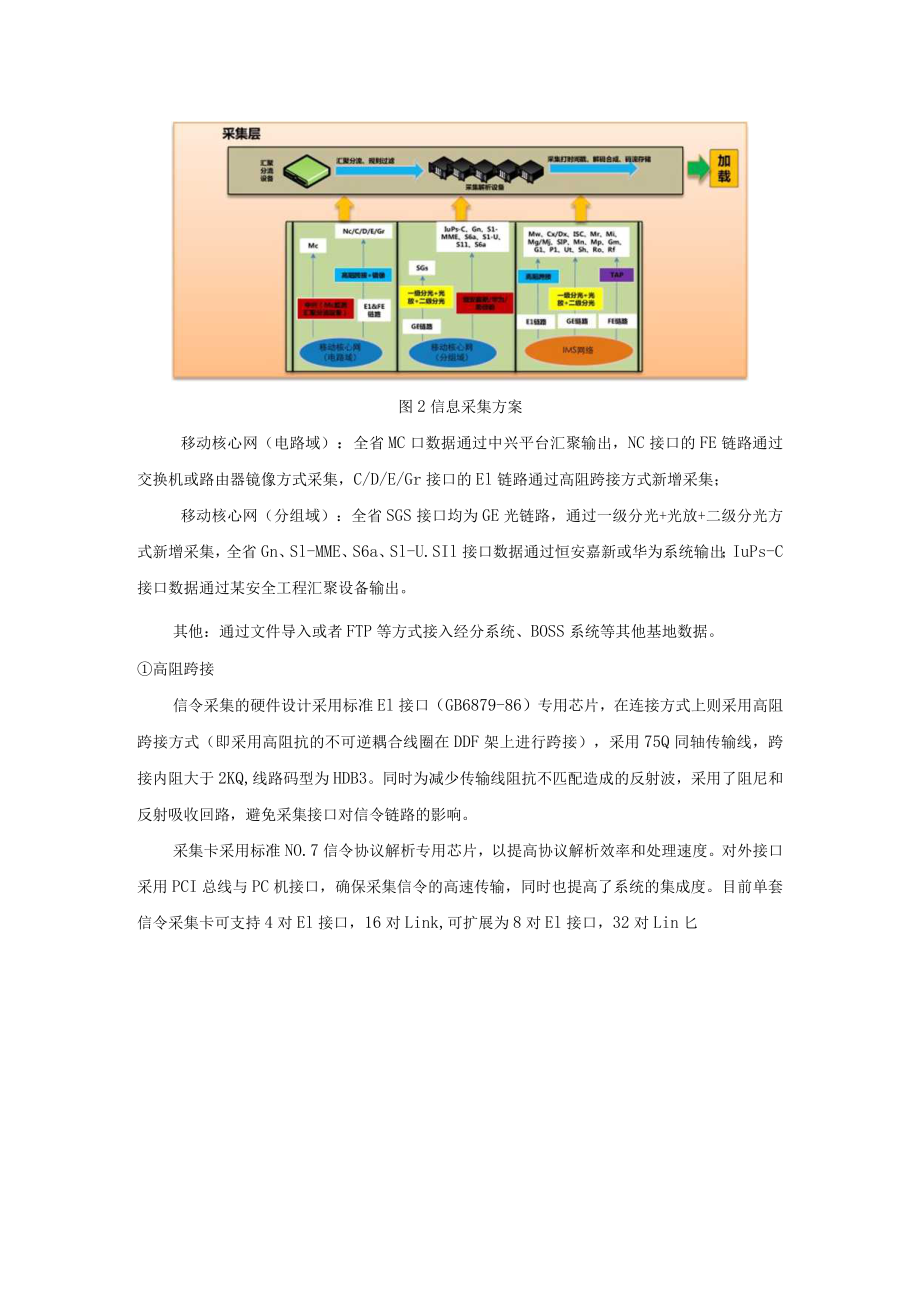

4、对移动核心网（电路域和分组域）、固网、关口局、IMS网络、无线侧等其他数据源。在数据采集接入中实行已采集数据利旧，新链路新增采集的原则。对于新增链路数据的采集，按以下原则执行： El链路：高阻跨接； FE链路：原则上要求TAP方式采集，对于链路较多流量小的接口可以考虑端口镜像方式采集； GE/10GE：一级分光+光放+1分8二级分光。详细的接入方案如下图2所示。图2信息采集方案移动核心网（电路域）：全省MC口数据通过中兴平台汇聚输出，NC接口的FE链路通过交换机或路由器镜像方式采集，C/D/E/Gr接口的El链路通过高阻跨接方式新增采集；移动核心网（分组域）：全省SGS接口均为GE光链路，通过
5、一级分光+光放+二级分光方式新增采集，全省Gn、Sl-MME、S6a、Sl-U.SIl接口数据通过恒安嘉新或华为系统输出；IuPs-C接口数据通过某安全工程汇聚设备输出。其他：通过文件导入或者FTP等方式接入经分系统、BOSS系统等其他基地数据。高阻跨接信令采集的硬件设计采用标准El接口（GB6879-86）专用芯片，在连接方式上则采用高阻跨接方式（即采用高阻抗的不可逆耦合线圈在DDF架上进行跨接），采用75Q同轴传输线，跨接内阻大于2KQ,线路码型为HDB3。同时为减少传输线阻抗不匹配造成的反射波，采用了阻尼和反射吸收回路，避免采集接口对信令链路的影响。采集卡采用标准NO.7信令协议解析专用
6、芯片，以提高协议解析效率和处理速度。对外接口采用PCI总线与PC机接口，确保采集信令的高速传输，同时也提高了系统的集成度。目前单套信令采集卡可支持4对El接口，16对Link,可扩展为8对El接口，32对Lin匕采用高阻跨接方式采集信令数据的原理如下图所示:包含信令时隙的El中继电路R采集模块在EI中继电路中提取信令时障实现信令数据的采集图3高阻跨接不意图分光/光放设备移动核心网（分组域）：全省SGS接口均为GE光链路、IMS网络里的GE接口通过一级分光+光放+二级分光方式新增采集，所以SGs、IMS网络的GE光路数据链路采集由主用链路光分路器、复制链路光放大器、复制链路光分路器组成。主用链路
7、光分路器采用1：2分光，各支路分光比为2：8；复制链路光放大器采用OEO方式，对信号进行再生放大；复制链路光分路器采用1：8分光，各支路按平均分光以上的光数据链路采集支持GE（单模、多模）、IOGE（单模）相关接口的数据链路采集。TAP设备淄博范围内IMS网络FE链路及移动核心网络NC接口的FE链路通过TAP方式新增采集，所以需要TAP设备进行采集。移动核心网络：NC接口的FE链路GE电链路TAP采集设备示意图如下:输出侧为GE光口，II.收发双向均使用独立光口输入侧为GE电口C接口C接口C接口C接口复制燧路1复制旌路2复制链路3制链路4收发收发收发收发UUUUDLJ主用链路A接口B接口1路输
8、入4路输出TAP设备图4：TAP采集设备TAP设备对每路输入GE电口支持独立的4路输出，且输出侧收、发双向分别为独立光口。对于同一被采集设备的主、备用链路需要由不同TAP采集。TAP为百兆/千兆自适应TAPoTAP设备供电应为直流-48V或交流220Vo汇聚分流设备由于本期扩容工程接入的FE和GE链路较多，需要对经分光或TAP采集后的多条FE和GE链路进行汇聚，解决处理设备端口瓶颈的问题，从而节省采集解析设备的数量。分流汇聚设备流量汇聚示意图如下图5流量汇聚示意图汇聚分流设备功能,支持IOGE光、GE光、GE电等多种网络接口/支持根据IP报文五元组进行流分类，并把流的分类绑定到分流端口或分流组
9、上，完成分流的工作。/支持优先级的设置。分流设备能够把规则分成多个个优先级，优先级高的规则会先匹配。/支持分流动作：分流负载、采样转发、丢弃等。,分流规则能够使用报文中以下任意字段进行组合配置/源IP地址/目的IP地址,IP协议类型/TCP/UDP源端口号/TCP/UDP目的端口号/TCPFlag/TCP/UDP报头以后一定范围内(TCP/UDPPayIoad开始20B)的字段/IPv6功能要求：提供的应用功能支持IPv4/IPV6双栈。数据分流支持对LTE的Sl-ESGsS6aSllSl-U等接口进行会话完整性分流，同一用户的单次PDP所有流量分配到同一上级设备上。4.2.2山东联通大数据平
10、台山东联通大数据平台体系具备多个模块和功能。在数据获取阶段，其中对大数据的接收方式主要有外围系统抽取、移动设备上应用服务的获取等；对大数据的记录主要完成对元数据的选择，以便构建所需要的数据结构。通过云ETL抽取、清洗数据，把数据导入到分布式数据库。分析、建模的过程多种多样，统计学、数据挖掘、机器学习等各类方法相互结合可以产生各种智能推荐系统以满足用户的查询请求。庞大的数据量虽然处理起来比较麻烦，但往往能让我们从中发现更有价值的信息。大数据处理的及时性要求应当更快更及时的处理用户查询，决不允许较大的处理延迟。由用 e云&TLuse用平台及努e郅次巨谢九虚E.化/史琼IS度/安全管理图6.大数据平
11、台整体架构大数据处理的原始数据来源主要可归类为离线批量数据和线上实时数据两类。离线批量数据适合批处理形式的计算，首先进行数据的存储，然后再对存储的静态数据进行集中计算。HadoOP是典型的大数据批量计算架构，由HDFS分布式文件系统负责静态数据的存储，并通过MapReduce或者Spark将计算逻辑分配到各数据节点进行数据计算和价值发现。线上实时数据往往时效性高，流动性强，无法确定数据的到来时刻和到来顺序，也无法将全部数据存储起来，适合使用流式形式的计算。因此，不再进行流式数据的存储，而是当流动的数据到来后在内存中直接进行数据的实时计算。4.2.3在信网关行业短信业务是一项应用性较强的集团行.
12、业产品，是指销售公司、企事业单位利用联通公司的短信/彩信通道向用户发布业务信息或通知等内容，在手机接收端显示的固定的以106或95开头的短信接入码，是集团单位提升服务品牌的重要手段。行业短信系统业务流程如图7所示。行业短信系统主要分为客户管理系统和联通行业短信通道，客户可以客户管理系统提供客户信息资源自主管理；行业短信通道包括联通行业网关和短信/彩信中心，提供短信、彩信的业务通道。二者之间通过公共互联网或联通专线连接。图7行业短信系统及业务流程联通行业短信的优势： 支持大量短信并发 迅速发送短信 支持短信交互 业务排他 合作模式开放4.3详细功能设计淄博市文化和旅游局过境短信服务项目是山东联通
13、大数据平台支撑的一个应用模块，项目是基于山东联通大数据平台上的信令数据，结合漫游用户判定算法，分析信令数据并提取出漫游用户，并结合漫游用户缓存数据库验证用户是否符合发送条件，将验证通过后的用户推送到短信信息中心，对外发布短信消息。应用层信息中心短信发送短信查询JXflLflXUL-?/-联通大数据平台亘用英IL数建标准尤数君 奴建货量 生命周期 数S安全图8：山东旅游公共服务短信推送功能图4.3.1公共服务短信推送流程公共服务短信推送流程如下图所示。图9公共服务短信推送流程图HDFS信令数据:位置更新信令采集:采用联通NO.7信令链路的位置更新信令，当称动台由一个位置区移动到另一个位置区时，必
