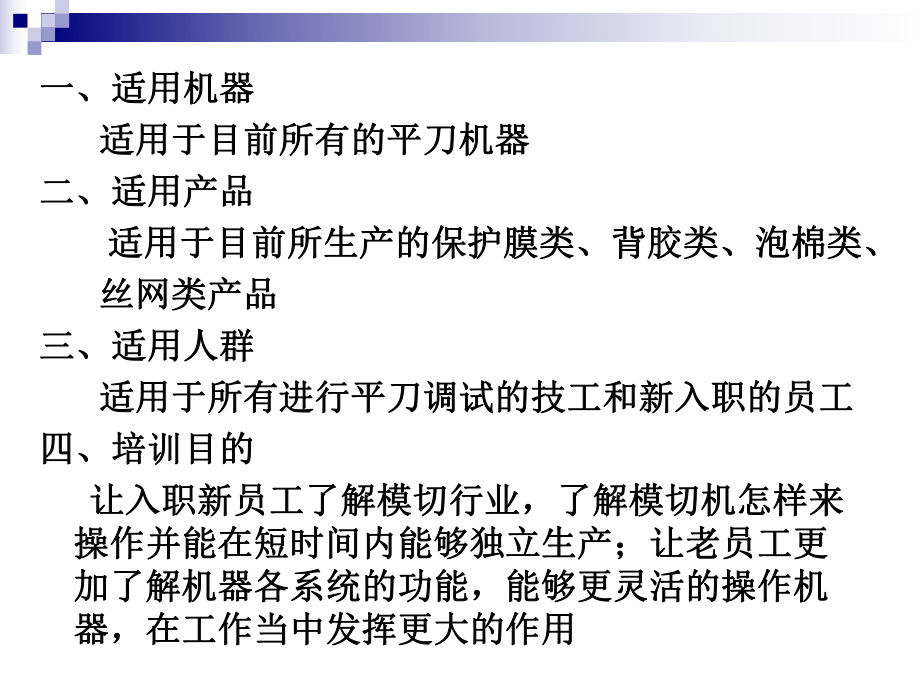

1、平 刀 机 培 训 资 料一 、 适 用 机 器 适 用 于 目 前 所 有 的 平 刀 机 器二 、 适 用 产 品 适 用 于 目 前 所 生 产 的 保 护 膜 类 、 背 胶 类 、 泡 棉 类 、 丝 网 类 产 品三 、 适 用 人 群 适 用 于 所 有 进 行 平 刀 调 试 的 技 工 和 新 入 职 的 员 工四 、 培 训 目 的 让 入 职 新 员 工 了 解 模 切 行 业 ， 了 解 模 切 机 怎 样 来操 作 并 能 在 短 时 间 内 能 够 独 立 生 产 ； 让 老 员 工 更加 了 解 机 器 各 系 统 的 功 能 ， 能 够 更 灵 活 的 操 作

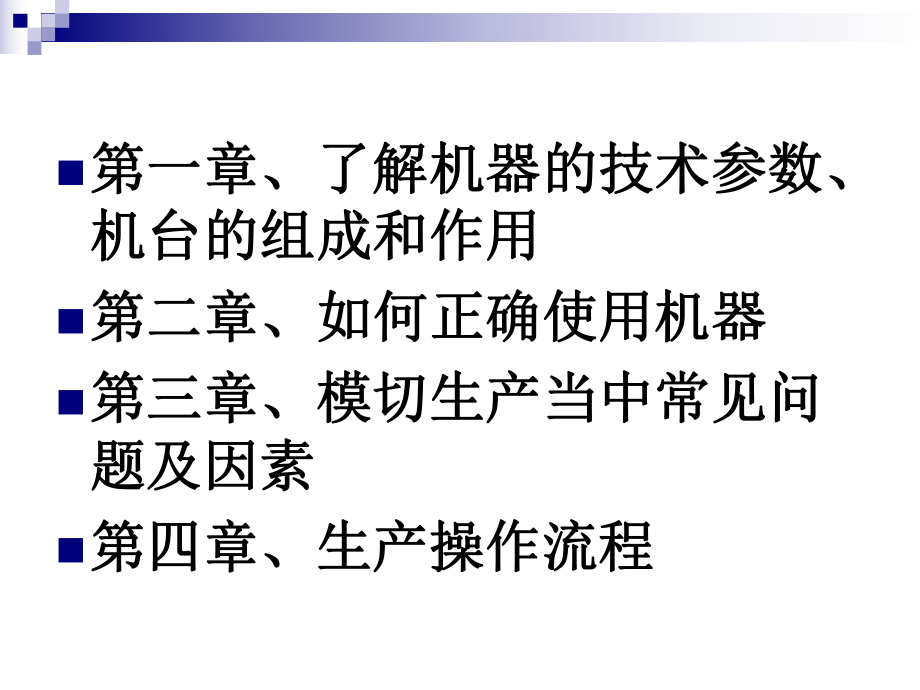

2、机器 ， 在 工 作 当 中 发 挥 更 大 的 作 用n 第 一 章 、 了 解 机 器 的 技 术 参 数 、机 台 的 组 成 和 作 用n 第 二 章 、 如 何 正 确 使 用 机 器n 第 三 章 、 模 切 生 产 当 中 常 见 问题 及 因 素n 第 四 章 、 生 产 操 作 流 程第 一 章 设 备 的 技 术 参 数 、 机 台 的 组 成 和 作 用一 、 机 器 参 数例 ：M-05 型 号 ：WQM-320模 切 速 度 20110 次/ 分模 切 面 积 300 250 mm最 大 拉 距 200-300 mm最 大 进 纸 宽 300 mm定 位 精 度 0.

3、15mm主 电 机 功 率 1.5 km冲 压 行 程 20 mm冲 压 压 力 3 T刀 模 板 旋 转 角 度 5 度压 力 调 节 7 mm外 观 尺 寸 2800*950*1400 mm电 源 电 压 220V 10%,50HZ净 重 1500 kg二 、 操 作 按 钮 简 介1 起 动 ： 该 按 钮 用 于 开 启 机 器 的 主 电 机 运 转 ， 为 其 他 任 何 操作 的 前 提 。2 停 止 ： 该 按 钮 用 于 关 闭 机 器 主 电 机 的 运 转 。3 收 废 ： 拨 向 “ON 正 ” 时 为 收 废 系 统 正 向 运 转 ， 拨 向 “ON反 ” 时 为

4、收 废 系 统 反 向 运 转 。4 变 频 调 速 ： 该 旋 钮 用 于 调 整 主 电 机 的 运 转 速 度 。5 收 废 调 速 ： 该 旋 钮 用 于 调 整 收 废 电 机 的 运 转 速 度 。6 计 数 ： 拨 向 “ON”时 ， 计 数 器 在 机 器 完 成 一 个 周 期 动 作 后进 行 原 值 加 一 的 动 作 ； 拨 向 “OFF” 时 ， 计 数 器 不 进 行 任何 动 作 。7 寸 动 ： 按 住 该 按 钮 则 各 机 器 部 件 在 主 电 机 的 带 动 下 协 调 地运 转 ， 松 开 该 按 钮 则 各 机 器 部 件 停 止 运 转 。8 紧

5、急 刹 车 ： 按 一 下 该 按 钮 则 各 机 器 部 件 在 当 前 任 一 位 置 停车 （ 主 电 机 不 停 ）启 动 停 止收 废三 、 机 器 的 组 成 和 作 用模 切 机 由 ： 放 料 系 统 、 纠 偏 系 统 、 模 切 系 统 、 排 废 拖 料 系 统 、裁 切 系 统 、 设 定 系 统 六 个 部 分 组 成1 ） 放 料 系 统放 料 系 统 主 要 由 放 料 架 、 上 料 辊 、 过 渡 辊 、 浮 动 辊 、 放 料 电机 、 移 位 控 制 器 组 成作 用: 把 原 料 张 力 平 稳 的 送 进 机 器 的 纠 偏 系 统2) 纠 偏 系 统

6、纠 偏 系 统 由 两 个 光 电 头 、 同 步 电 机 、 丝 杆 、 光 电 架 、 滑 动 轴承 组 成作 用: 保 证 原 料 在 机 器 上 所 走 的 位 置, 并 把 原 料 平 稳 的 送 进 模切 系 统3) 模 切 系 统模 切 系 统 主 要 由 底 板 、 模 具 安 装 板 、 模 具 、 冲 板 组 成作 用: 将 经 过 复 合 后 的 原 材 料 冲 切 成 所 需 要 的 形 状n 4) 排 废 拖 料 系 统n 排 废 拖 料 系 统 主 要 由 两 个 拖 料 压 合 辊 和 一 个 靠 链条 传 动 的 排 废 杆n 作 用: 按 照 提 前 设 定

7、的 跳 步 距 离 将 原 料 向 前 拖 动,并 且 在 拖 动 过 程 中 将 产 品 以 外 的 废 料 提 掉n 5) 裁 切 系 统n 裁 切 系 统 主 要 由 裁 纸 刀 和 防 护 罩 组 成n 作 用: 将 经 过 模 切 和 排 废 后 产 品 按 设 定 的 长 度 裁 切n 6 ） 设 定 系 统n 作 用 ： 设 定 系 统 对 于 机 器 来 说 就 相 当 于 人 的 大 脑 ，机 器 在 生 产 过 程 中 所 有 的 命 令 都 来 源 于 此 ， 产 品所 要 求 的 跳 步 距 离 、 成 品 排 布 ， 生 产 时 的 拖 料 速度 、 排 废 速 度

8、、 模 切 速 度 还 有 整 个 纠 偏 系 统 都 有此 系 统 来 控 制第 二 章 如 何 正 确 使 用 机 器一 、 机 器 使 用 前 的 注 意 事 项A 开 机 前 敬 请 留 意 “ 警 告 标 ” 与 “ 提 示 标 ” 。B 调 机 前 必 须 检 查 模 切 垫 板 有 否 异 物 ， 模 切下 座 须 调 制 到 最 下 点 。C 调 机 时 ， 须 按 下 紧 急 刹 车 按 钮 ， 以 保 安 全 。严 禁 在 无 任 何 安 全 保 护 措 施 时 调 机 。D 电 机 启 动 时 调 速 必 须 由 低 速 到 高 速 运 转 ，正 常 先 点 动 。 机

9、器 无 异 常 反 应 方 可 连 动 。E 换 班 时 必 须 检 查 自 动 供 油 系 统 是 否 正 常 。F 严 禁 利 用 化 学 试 剂 清 洗 电 控 部 分 和 带 胶 配 零 部 件 。G 每 一 周 要 做 防 锈 处 理 （ 如 涂 油 脂 等 ）H 非 专 业 人 员 严 禁 修 改 伺 服 驱 动 器 ， 控 制 器 ， 主 马达 变 频 器 ， 技 术 参 数 和 其 他 电 气 元 件 。I 在 未 过 磨 合 期 时 ， 机 器 运 转 速 度 严 禁 超 过8000 次/时 （133/ 分 ） ， 磨 期 为 三 个 月 ， 磨 合 期 后 需 更 换润 滑

10、 油 。 （ 如20# ，40# 机 油 ） 。K 开 机 前 需 检 查 润 滑 系 统 ， 注 入 相 适 应 、 适 量 的 润滑 剂 。L 北 京 嘉 盛 模 切 机 使 用 前 必 须 将 机 器 高 速 运 行 致 四个 倒 柱 全 部 上 油 后 再 将 转 数 调 低 进 行 调 试 或 生 产二 、 机 器 的 基 本 操 作 步 骤n 1 合 上 主 控 箱 左 侧 的 总 电 源 开 关 ， 则 开 关 旁 边的 电 源 指 示 灯 亮 ， 主 控 箱 右 侧 的 散 热 风 扇 转 动 。n 2 按 一 下 “ 启 动 ” 按 钮 ， 主 电 机 开 始 转 动 ， 此

11、时 调 节 “ 变 频 调 速 ” 旋 钮 可 改 变 电 机 的 转 速（ 转 速 表 有 显 示 ） 。n 3 若 需 要 进 行 模 切 前 工 艺 方 面 的 调 整 ， 可 使 用“ 寸 动 ” 按 钮 控 制 各 运 动 机 件 的 相 对 位 置 来 配合 调 整 各 机 件 的 位 置 。n 4 若 已 调 整 好 各 机 件 的 位 置 ， 则 可 忽 略 第3 步 。按 一 下 “ 运 转 ” 按 钮 ， 此 时 机 器 则 正 常 运 转 起来 。n 5 在 运 转 过 程 中 可 调 节 “ 变 频 调 速 ” 旋 钮 以 改变 机 器 的 速 度 。 若 要 启 用

12、收 废 （ 或 贴 合 ） 系 统 ，可 将 收 废 （ 或 贴 合 ） 调 速 旋 钮 下 面 的 开 关 拨 向“ON” 位 置 ， 在 调 解 收 废 （ 或 贴 合 ） 调 速 旋 钮来 改 变 收 废 （ 或 贴 合 ） 电 机 速 度 ， 调 节 收 废（ 或 贴 合 ） 正 反 向 转 换 开 关 来 改 变 电 机 转 向 。n 6 若 需 要 机 器 正 常 停 止 工 作 ， 按 一 下 “ 定 转/ 定转 刹 车 ” 按 钮 即 可 ； 但 若 是 运 转 过 程 中 有 异 常情 况 而 需 要 电 机 停 止 工 作 ， 在 按 “ 紧 急 刹 车 ”按 钮 。n 7

13、 模 切 完 毕 ， 按 “ 停 止 ” 按 钮 则 主 电 机 停 止 运转 ， 在 按 下 主 控 制 箱 左 侧 的 总 电 源 开 关 则 可 切断 电 源 。n 8 后 按 钮 盒 上 的 四 个 按 钮 和 操 作 盘 上 对 应 的 按钮 功 能 一 样 ， 可 互 换 使 用 ， 以 方 便 操 作 。三 、 机 器 压 力 的 调 试n 1 单 板 刀 具 的 调 试 方 法 ：n 1 ） 首 先 检 查 所 用 的 刀 具 是 否 有 刀 口 或 其 他 损 伤n 2 ） 将 检 查 后 的 刀 具 根 据 作 业 指 导 书 的 要 求 用 双 面 胶 粘在 上 刀 板

14、或 下 刀 板 的 中 间 位 置 （ 用 钢 尺 测 量 刀 具 边 缘 到刀 板 的 边 缘 尺 寸 前 后 相 同 ， 左 右 相 同 为 刀 板 的 中 间 位 置 ）n 3 ） 为 了 防 止 调 试 时 压 力 过 大 将 刀 具 损 坏 再 调 试 前 必 须先 将 压 力 减 小 到 最 小 行 程 大 于 刀 板 和 有 机 玻 璃 加 垫 纸 的总 厚 度 ， 然 后 再 将 压 力 由 小 往 大 调 慢 慢 试 ， 直 到 刀 具 能够 通 过 复 写 纸 将 刀 具 的 形 状 打 印 在 垫 纸 上 为 止 。n 4 ） 根 据 产 品 的 大 小 取 合 适 大

15、的 有 机 玻 璃 和 垫 纸 ， 将 垫纸 粘 在 刀 具 对 面 刀 板 的 中 间 位 置 ， 先 将 有 机 玻 璃 放 在 垫纸 的 下 面 ， 再 将 垫 纸 上 面 放 好 复 写 纸 以 及 所 用 的 原 料 将刀 具 的 形 状 打 印 在 垫 纸 上 ， 然 后 将 有 机 玻 璃 放 在 垫 纸 上面 用 双 面 胶 粘 好 ， 将 复 写 纸 取 出 。5 ） 先 将 部 分 原 料 裁 成 产 品 大 的 小 块 ， 然 后 将 事 先裁 好 的 原 料 放 在 玻 璃 扳 上 产 品 的 位 置 ， 用 手 盘动 手 轮 或 按 点 动 按 扭 进 行 试 模 切

16、 ， 取 出 模 切 后的 原 料 检 查 压 力 是 否 达 到 了 产 品 的 要 求 。 检 查试 切 后 产 品 的 整 体 压 力 来 确 定 机 器 整 体 压 力 的大 小 ， 如 整 体 压 力 小 则 机 器 整 体 压 力 需 加 大 ，将 模 切 座 下 方 的 压 力 调 整 扭 顺 时 针 拧 动 （1 相反 ） ， 如 整 体 压 力 大 则 相 反 ， 将 机 器 整 体 压 力调 整 到 适 中 后 如 有 压 力 所 紧 杆 将 压 力 锁 紧 ， 没有 则 无 须 锁 紧 。 然 后 将 产 品 局 部 压 力 不 到 位 或压 力 过 大 的 位 置 出 进 行 处 理 ， 压 力 过 大 处 可 以将 玻 璃 板 下 面 的 垫 纸 根 据 压 力 过 大 的 不 同 程 度来 适 量 的 减 掉 部 分 ， 如 达 不 到 要 求 可 以 在 玻 璃板 上 面 用 刀 平 着 将 玻 璃 板 表 面 减 去 部 分 ， 压 力不 到 位 可 以 根 据 实 际 情 况 用 不 同 的 垫 片 （ 复 写纸 0.035mm 上 光 膜0.025m
