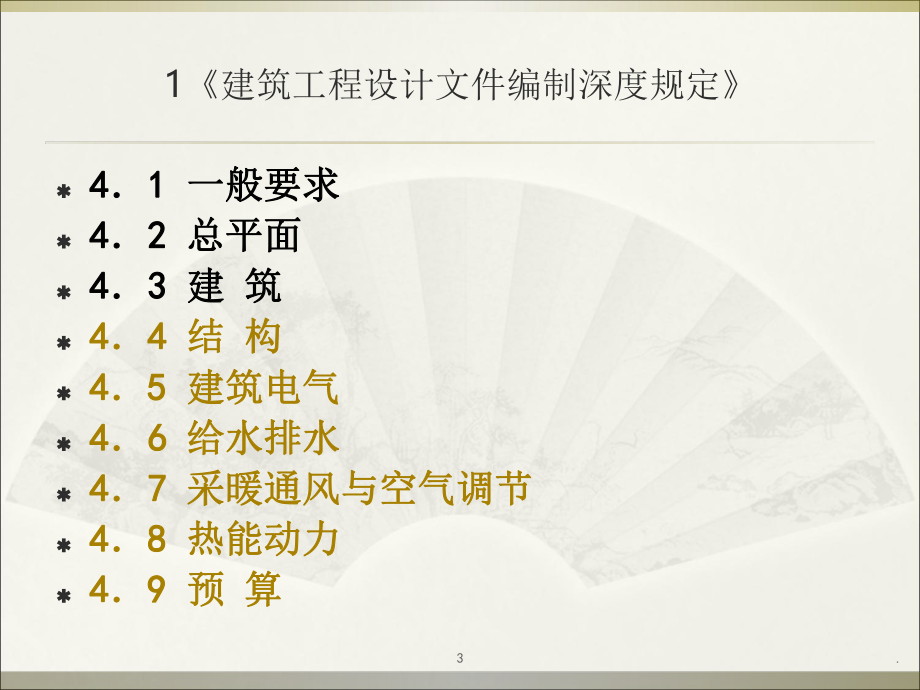

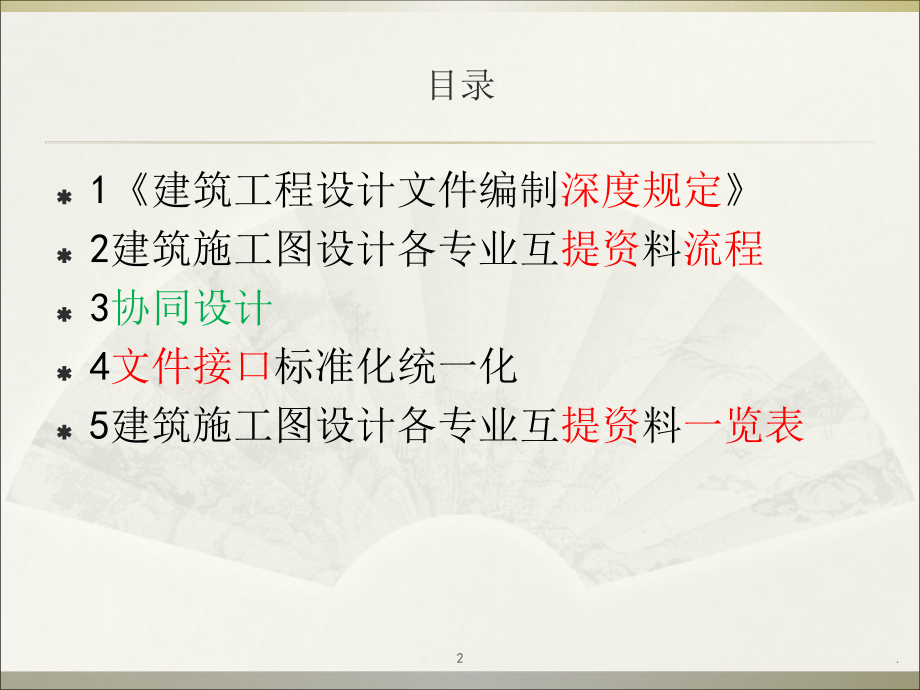

1、.1建筑施工图设计-各专业互提资料探讨.2目录1建筑工程设计文件编制深度规定2建筑施工图设计各专业互提资料流程3协同设计4文件接口标准化统一化5建筑施工图设计各专业互提资料一览表.31建筑工程设计文件编制深度规定4 41 1 一般要求一般要求4 42 2 总平面总平面4 43 3 建建 筑筑4 44 4 结结 构构4 45 5 建筑电气建筑电气4 46 6 给水排水给水排水4 47 7 采暖通风与空气调节采暖通风与空气调节4 48 8 热能动力热能动力4 49 9 预预 算算.41.1一般要求一般要求合同要求所涉及的所有专业的设计图纸 (含图纸目录、说明和必要的设备、材料表，见第42节至第48
2、节)以及图纸总封面；对于涉及建筑节能设计的专业，其设计说明应有建筑节能设计的专项内容。合同要求的工程顶算书 注：对于方案设引后直抵进入施工图田设计的项目，若合同未要求编制工程预算书，施工图设计文件应包括工程概算书(见第310节)。各专业计算书 计算书不属于必须交付的设计文什，但应按本规定相关条款的要求编制并归档保存。.51.2总平面总平面在施工图设计阶段，总平面专业设计文件应包括图纸目录、设计说明、设计图纸、计算书。总平面图1 保留的地形和地物；2 测量坐标网、坐标值；3 场地范围的测量坐标(或定位尺寸)、道路红线、建筑控制线、用地红线等的位置； 4 场地四邻原有及规划的道路、绿化带等的位置(
3、主要坐标或定位尺寸)，以及主要建筑物和构筑物及地下建筑物等的位置、名称、层数；5 建筑物、构筑物(人防工程、地下车库、油库、贮水池等隐蔽工程以虚线表示)的名称或编号、层数、定位(坐标或相互关系尺寸)；6 广场、停车场、运动场地、道路、围墙、无障碍设施、排水沟、挡土墙、护坡等的定位(坐标或相互关系尺寸)。如有消防车道和扑救场地，需注明；7 指北针或风玫瑰图；8 建筑物、构筑物使用编号时，应列出“建筑物和构筑物名称编号表”；9 注明尺寸单位、比例、坐标及高程系统(如为场地建筑坐标网时，应注明与测量坐标网的相互关系)、补充图例等。.61.2总平面总平面竖向布置图1 场地测量坐标网、坐标值；2 场地四
4、邻的道路、水面、地面的关键性标高；3 建筑物和构筑物名称或编号、室内外地面设计标高、地下建筑的顶板面标高及覆土高度限制；4 广场、停车场、运动场地的设计标高，以及景观设计中水景，地形、台地、院落的控制性标高；5 道路、坡道、排水沟的起点、变坡点、转折点和终点的设计标高(路面中心和排水沟顶及沟底)、纵坡度、纵坡距、关键性坐标，道路表明双面坡或单面坡、立道牙或干道牙，必要时标明道路平曲线及竖曲线要素；6 挡土墙、护坡或土坎顶部和底部的主要设计标高及护坡坡度；总平面图。7 用坡向箭头表明地面坡向；当对场地严整要求严格或地形起伏较大时，可用设计等高线表示。地形复杂时宜表示场地剖面图；8 指北针或风玫瑰
5、图；9 注明尺寸单位、比例、补充图例等。.71.2总平面总平面土石方图1 场地范围的测量坐标(或定位尺寸)；2 建筑物、构筑物、挡墙、台地、 下沉广场、水系、土丘等位置(用细虚线表示)；3 20m20m或40m40m方格网及其定位，各方格点的原地面标高、设计标高、填挖高度、填区和挖区的分界线，各方格土石方量、总土石方量；4 土石方工程平衡表(见表426)。.81.2总平面总平面管道综合图1 总平面布置；2 场地范围的测量坐标(或定位尺寸)道路红线、建筑控制线、用地红线等的位置；3 保留、新建的各管线(管沟)、检查井、化粪池，储罐等的平面位置注明各管线、化粪池、储罐等与建筑物、构筑物的距离和管线
6、间距；4 场外管线接入点的位置；5 管线密集的地段宜适当增加断面图，表明管线与建筑物、构筑物，绿化之间及管线之间的距离，并注明主要交叉点上下管线的标高或间距；6 指北针；7 注明尺寸单位、比例、图例、施工要求。绿化及建筑小品布置图1 平面布置；2 绿地(含水面)、人行步道及硬质铺地的定位；3 建筑小品的位置(坐标或定位尺寸)、设计标高、详图索引；4 指北针；5 注明尺寸单位、比例图例、施工要求等。.91.2总平面总平面详图包括道路横断面、路面结构、挡土墙、护坡、排水沟、池壁、广场、运动场地、活动场地、停车场地面、围墙等详图。设计图纸的增减1 当工程设计内容简单时，竖向布置图可与总平面图合并；2
7、 当路网复杂时，可增绘道路平面图；3 土石方图和管线综合图可根据设计需要确定是否出图；4 当绿化或景观环境另行委托设计时，可根据需要绘制绿化及建筑小品的示意性和控制性布置图。计算书 设计依据及基础资料、计算公式、计算过程、有关满足日照要求的分析资料及成果资料均作为技术文件归档。.101.3建筑专业在施工图设计阶段，建筑专业设计文件应包括图纸目录、设计说明、设计图纸、计算书。图纸目录 应先列新绘制图纸，后列选用的标准图或重复利用图。.111.3建筑专业设计说明1 依据性文件名称和文号，如批文、本专业设计所执行的主要法规和所采用的主要标准(包括标准名称、编号、年号和版本号)及设计合同等。2 项目概
8、况。内容一般应包括建筑名称、建设地点、建设单位、建筑面积、建筑基底面积、项目设计规模等级、设计使用年限、建筑层数和建筑高度、建筑防火分类和耐火等级、人防工程类别和防护等级，人防建筑面积、屋面防水等级、地下室防水等级、主要结构类型、抗震设防烈度等，以及能反映建筑规模的主要技术经济指标，如住宅的套型和套数(包括每套的建筑面积、使用面积)、旅馆的客房间数和床位数、医院的门诊人次和住院部的床位数、车库的停车泊位数等。3 设计标高。工程的相对标高与总图绝对标高的关系。4 用料说明和室内外装修。 1)墙体、墙身防潮层、地下室防水、屋面、外墙面、勒脚、散水、台阶、坡道、油漆、涂料等处的材料和做法，可用文字说
9、明或部分文字说明，部分直接在图上引注或加注索引号，其中心包括节能材料的说明； 2)室内装修部分除用文字说明以外亦可用表格形式表达(见表4331)，在表上填写相应的做法或代号；较复杂或较高级的民用建筑应另行委托室内装修设计；凡属二次装修的部分，可不列装修做法表和进行室内施工图设计，但对原建筑设计、结构和设备设计有较大改动时，应征得原设计单位和设计人员的同意。.121.3建筑专业设计说明设计说明 5 对采用新技术，新材料的做法说明及对特殊建筑造型和必要的建筑构造的说明。6 门窗表(见表4332)及门窗性能(防火、隔声，防护，抗风压、保温、气密性、水密性等)、用料、颜色、玻璃、五金件等的设计要求。7
10、 幕墙工程(玻璃、金属，石材等)及特殊屋面工程(金属、玻璃、膜结构等)的性能及制作要求(节能、防火、安全、隔声构造等)。8 电梯(自动扶梯)选择及性能说明(功能、载重量、速度、停站数、提升高度等)。9 建筑防火设计说明。10 无障碍设计说明。11 建筑节能设计说明。 1)设汁依据； 2)项目所在地的气候分区及围护结构的热工性能限值： 3)建筑的节能设计概况、围护结构的屋面(包括天窗)、外墙(非透明幕墙)、外窗(透明幕墙)、架空或外挑楼板、分户墙和户间楼板(居住建筑)等构造组成和节能技术措施，明确外窗和透明幕墙的气密性等级； 4)建筑体形系数计算、窗墙面积比(包括天窗屋面比)计算和围护结构热工性
11、能计算，确定设计值。.131.3建筑专业设计说明设计说明 12 根据工程需要采取的安全防范和防盗要求及具体措施，隔声减振减噪、防污染、防射线等的要求和措施。13 需要专业公司进行深化设计的部分，对分包单位明确设计要求，确定技术接口的深度。14 其他需要说明的问题。.141.3建筑专业平面图1 承重墙、柱及其定位轴线和轴线编号，内外门窗位置、编号及定位尺寸，门的开启方向，注明房间名称或编号，库房(储藏)注明储存物品的火灾危险性类别；2 轴线总尺寸(或外包总尺寸)、轴线间尺寸(柱距、跨度)、门窗洞口尺寸、分段尺寸；3 墙身厚度(包括承重墙和非承重墙)，柱与壁柱截面尺寸(必要时)及其与轴线关系尺寸；
12、当围护结构为幕墙时，标明幕墙与主体结构的定位关系；玻璃幕靖部分标注立面分格间距的中心尺寸；4 变形缝位置、尺寸及做法索引；5 主要建筑设备和固定家具的位置及相关做法索引，如卫生器具，雨水管、水池、台、橱、柜、隔断等；6 电梯、自动扶梯及步道(注明规格)、楼梯(爬梯)位置和楼梯上下方向示意和编号索引：7 主要结构和建筑构造部件的位置、尺寸和做法索引，如中庭、天窗、地沟、地坑、重要没备或设备机座的位置尺寸、各种平台、夹层、人孔、阳台、雨篷、台阶、坡道、散水、明沟等；8 楼地而预留孔洞和通气管道、管线竖井、烟囱、垃圾道等位置、尺寸和做法索引，以及墙体(主要为填充墙、承重砌体墙)预留洞的位置、尺寸与标
13、高或高度等.151.3建筑专业平面图平面图 9 车库的停车位(无障碍车位)和通行路线；10 特殊工艺要求的土建配合尺寸及工业建筑中的地面荷载、起重设备的起重量、行车轨距和轨顶标高等；11 室外地面标高、底层地面标高、各楼层标高、地下室各层标高；12 底层平面标注剖切线位置、编号及指北针；?3 有关平面节点详图或详图索引号；14 每层建筑平面中防火分区面积和防火分区分隔位置及安全出口位置示意(宜单独成图，如为一个防火分区，可不注防火分区面积)，或以示意图(简图)形式在各层平面中表示；15 住宅平面图中标汪各房间使用面积、阳台面积；16 屋面平面应有女儿墙、檐口、天沟、坡度、坡向、雨水口、屋脊(分
14、水线)、变形缝、楼梯间、水箱间、电梯机房、天窗反挡风板、屋面上人孔、检修梯、室外消防楼梯及其他构筑物，必要的详图索引号、标高等；表述内容单一的屋面可缩小比例绘制；.161.3建筑专业平面图平面图 17 根据工程性质及复杂程度，必要时可选择绘制局部放大平面图；18 建筑平面较长较大时，可分区绘制，但须在各分区平面图适当位置上绘出分区组合示意图，并明显表示本分区部位编号；19 图纸名称、比例；20 图纸的省略：如系对称平面，对称部分的内部尺寸可省略，对称轴部位用对称符号表示，但轴线号不得省略；楼层平面除轴线间等主要尺寸及轴线编号外，与底层相同的尺寸可省略；楼层标准层可共用同一平面但需注明层次范围及
15、各层的标高。.171.3建筑专业立面图1 两端轴线编号立面转折较复杂时可用展开立面表示，但应准确注明转角处的轴线编号；2 立面外轮廓及主要结构和建筑构造部件的位置，如女儿墙顶、檐口、柱、变形缝、室外楼梯和垂直爬梯、室外空调机搁板、外遮阳构件、阳台、栏杆，台阶、坡道、花台、雨篷、烟囱、勒脚、门窗、幕墙、洞口、门头、雨水管，以及其他装饰构件、线脚和粉刷分格线等；3 建筑的总高度、楼层位置辅助线、楼层数和标高以及关键控制标高的标注，如女儿墙或檐口标高等；外墙的留洞应标注尺寸与标高或高度尺寸(宽高深及定位关系尺寸)；4 平、剖面图未能丧示出来的屋顶、檐口、女儿墙，窗台以及其他装饰构件、线脚等的标高或尺
16、寸；5 在平面图上表达不清的窗编号；6 各部分装饰用料名称或代号，剖面图上无法表达的构造节点详图索引；7 图纸名称、比例；8 各个方向的立面应绘齐全，但差异小、左右对称的立面或部分不难推定的立面可简略；内部院落或看不到的局部立面，可在相关剖面图上表示，若剖面图未能表示完全时，则需单独绘出。.181.3建筑专业剖面图1 剖视位置应选在层高不同、层数不同、内外部空间比较复杂、具有代表性的部位；建筑空间局部不同处以及平面、立面均表达不清的部位，可绘制局部剖面；2 墙、柱、轴线和轴线编号；3 剖切到或可见的主要结构和建筑构造部件，如室外地面、底层地(楼)面、地坑、地沟、各层楼板、夹层、平台、吊顶、屋架、屋顶、山屋顶烟囱、天窗、挡风板、檐口、女儿墙、爬梯、门、窗，外遮阳构件、楼梯、台阶、坡道、散水、平台，阳台、雨篷、洞口及其他装修等可见的内容；4 高度尺寸。外部尺寸：门、窗、洞口高度、层间高度、室内外高差、女儿墙高度、阳台栏杆高度、总高度；内部尺寸：地坑(沟)深度、隔断、内窗、洞口、平台、吊顶等；5 标高。主要结构和建筑构造部件的标高，如室内地面、楼面(含地下室)、平台、雨篷、吊顶、屋面板、屋面
