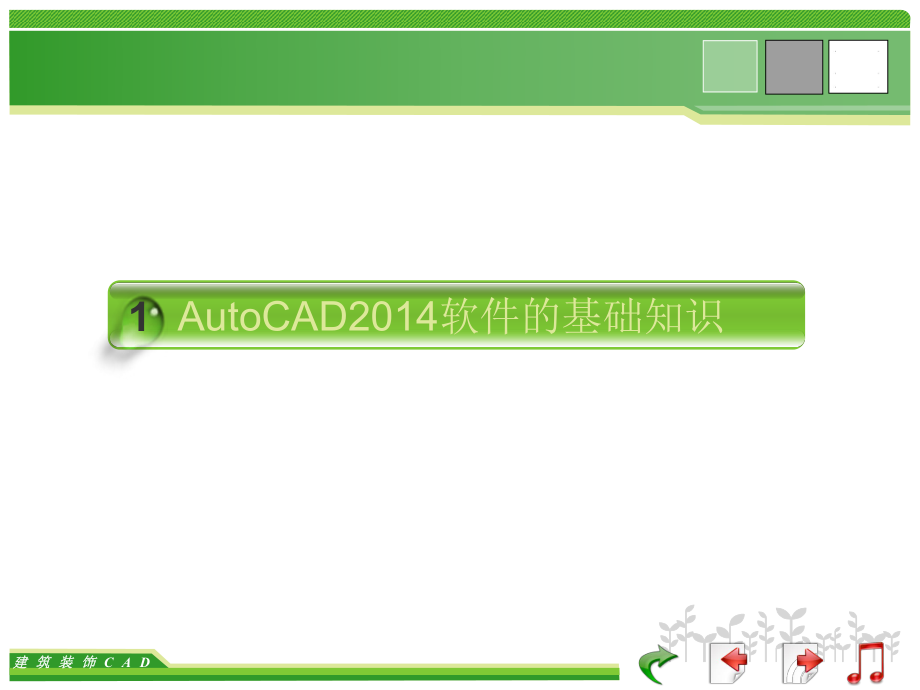

1、建 筑 装 饰建 筑 装 饰C A DAutoCAD2014软件的基础知识1建 筑 装 饰建 筑 装 饰C A D一、一、 AutoCAD2014软件简介及文件的管理软件简介及文件的管理任务任务1、设置工作界面设置屏幕背景颜色为白色，光标大小为100，设置命令行字体为仿宋、字号为12,自动存储时间为10分钟，并调出“标注”工具栏。2、打开auto cad 2014软件，使用AutoCAD自带的acadiso.dwt样板来创建新的图形文件，并将该图形保存为“住宅轴线 .dwg”，格式为Autocad2010图形，存放在“我的文档”中，然后关闭该文件。建 筑 装 饰建 筑 装 饰C A D一、一、
2、 AutoCAD2014软件简介及文件的管理软件简介及文件的管理知识点知识点1、AutoCAD 2014启动和退出方法2双击已经存在的Auto CAD文件方法1：双击桌面上的软件图标方法3：从开始程序autodeskAuto CAD_Simplified ChineseAuto CAD 2014建 筑 装 饰建 筑 装 饰C A D一、一、 AutoCAD2014软件简介及文件的管理软件简介及文件的管理2、关闭Auto CAD软件点击关闭按钮选择文件退出（可用Ctrl+Q）在 命 令 行 中 执 行QUIT或EXIT命令建 筑 装 饰建 筑 装 饰C A D一、一、 AutoCAD2014软件
3、简介及文件的管理软件简介及文件的管理3、 AutoCAD 2014用户界面建 筑 装 饰建 筑 装 饰C A D一、一、 AutoCAD2014软件简介及文件的管理软件简介及文件的管理4、文件管理类别方法打开原有的文件方法1单击工具栏中打开文件命令按钮 。方法2在命令行输入命令（open）。方法3快捷方式【Ctrl+O】。方法4从菜单栏的“文件”的下拉菜单中单击“打开”。（1）文件打开建 筑 装 饰建 筑 装 饰C A D一、一、 AutoCAD2014软件简介及文件的管理软件简介及文件的管理4、文件管理（2）文件新建类别方法创建新文件方法1单击标准栏中创建新文件命令按钮 。方法2在命令行输入
4、命令（new）。方法3快捷方式【Ctrl+N】。方法4从菜单栏的“文件”的下拉菜单中单击“新建”。建 筑 装 饰建 筑 装 饰C A D一、一、 AutoCAD2014软件简介及文件的管理软件简介及文件的管理4、文件管理（3）文件保存类别方法保存文件方法1单击“标准”工具栏中的保存按钮 。方法2选择文件 保存菜单命令。方法3快捷方式【Ctrl+S】。方法4在命令行中执行SAVE命令。类别方法保存文件方法1单击“文件”下拉菜单中的“另存为”。方法2在命令行中执行SAVE AS命令。建 筑 装 饰建 筑 装 饰C A D一、一、 AutoCAD2014软件简介及文件的管理软件简介及文件的管理任务实
5、施1、设置工作界面建 筑 装 饰建 筑 装 饰C A D一、一、 AutoCAD2014软件简介及文件的管理软件简介及文件的管理建 筑 装 饰建 筑 装 饰C A D一、一、 AutoCAD2014软件简介及文件的管理软件简介及文件的管理建 筑 装 饰建 筑 装 饰C A D2、调出“标注”工具栏一、一、 AutoCAD2014软件简介及文件的管理软件简介及文件的管理建 筑 装 饰建 筑 装 饰C A D一、一、 AutoCAD2014软件简介及文件的管理软件简介及文件的管理3、创建新的图形文件，并将该图形保存为“住宅轴线.dwg”建 筑 装 饰建 筑 装 饰C A D一、一、 AutoCAD
6、2014软件简介及文件的管理软件简介及文件的管理w w w . x p c . e d u . c n设置图层设置图层 1w w w . x p c . e d u . c n课题二课题二 、 设置图层设置图层任务任务打开“住宅”文件，按照要求设置下列图层，并按照要求设置相应的颜色、线形等。w w w . x p c . e d u . c n知识点知识点课题二课题二 、 设置图层设置图层一、图层图层是图形中使用的主要组织工具。可以使用图层将信息按功能编组，以及执行线型、颜色及其他。 w w w . x p c . e d u . c n二、创建和删除图层课题二课题二 、 设置图层设置图层命
7、令调用单击 工具栏:图层键入 命令条目:LAYER单击 面板:“图层”面板（三种任选其一）操作步骤（1）单击 工具栏:图层（2）在图层特性管理器中，单击“新建图层”按钮。 图层名将自动添加到图层列表中 。（3）在亮显的图层名上输入新图层名 （4）单击图标修改特性，在单击“颜色”“线型”“线宽”或“打印样式”图标时，将显示相应的对话框。具体操作见表。（5）单击“说明”列并输入文字。此项为可选。 （6）单击左侧“关闭”按钮保存并关闭。w w w . x p c . e d u . c n课题二课题二 、 设置图层设置图层w w w . x p c . e d u . c n三、图层特性的控制课题二
8、课题二 、 设置图层设置图层图层的特性包含线宽和线型、颜色等。 1、设置线宽步骤1）打开在图层特性管理器中。2）单击图层特性管理器中线宽下的线宽显示，如图中用椭圆标识处。单击后，会出现“线宽”对话框，在对话框中选择合适的线宽，单击确定。w w w . x p c . e d u . c n2、设置图层线型单击图层特性管理器中线型下的线型显示，如图中用椭圆标识处。单击后，会出现“选择线型”对话框，在对话框中选择合适的线型，单击确定。课题二课题二 、 设置图层设置图层w w w . x p c . e d u . c n若没有需要的线型，则可以选择加载新线型。单击“选择线型”对话框中加载按钮，弹出
9、加载或重载线型对话框，如图所示，选择需要的线型，确定完成。课题二课题二 、 设置图层设置图层w w w . x p c . e d u . c n课题二课题二 、 设置图层设置图层3、设置图层色彩单击图层特性管理器中色彩选项下的色彩显示，如图中用椭圆标识处。单击后，会出现“选择色彩”对话框，在对话框中选择合适的色彩，单击确定。w w w . x p c . e d u . c n课题二课题二 、 设置图层设置图层4、删除图层单击图层特性管理器，选择要删除的图层，如图中用椭圆标识处。选中后，点击“删除”按钮，即可删除图层。其中软件自带的图层0层不能删除，有内容图形的不能删除。w w w . x
10、p c . e d u . c n课题二课题二 、 设置图层设置图层四、设置当前层设置当前层是将选定图层设置为当前图层。将在当前图层上绘制创建的对象。设置当前层的方法有两种，一种是在绘图窗口，用图层工具栏设置，在“图层”工具栏上，单击“图层特性管理器”控件 ，选择当前图层。w w w . x p c . e d u . c n课题二课题二 、 设置图层设置图层也可以在图层特性管理器中，先选中图层，然后单击 按钮确定当前图层。 w w w . x p c . e d u . c n五、管理当前层（管理图层（锁住、冻结、关闭）课题二课题二 、 设置图层设置图层管理图层包括对图层的锁住、冻结、关闭等
11、，通常是用“图层特性管理器”控件来管理图层。w w w . x p c . e d u . c n课题二课题二 、 设置图层设置图层开关图层按钮：当图层关闭时，灯泡变暗，被关闭图层上的对象不可见，也不能被编辑。但是当前图层被关闭后，可以在当前图层创建对象。在所有视口中冻结和解冻图层按钮，冻结图层后，按钮由太阳变成雪花，图层上的对象既不可见也不能被编辑，不显示、不重生成或不打印冻结图层上的对象，同样不能再冻结的图层中创建对象。在当前视口中冻结和解冻图层按钮，功能同时一样的，只是当绘图窗口有多个时，此命令只对当前视口有作用。锁定和解锁图层按钮，此功能可以将图层锁定，可见但是不能被编辑。挂锁关闭，图层锁定，挂锁打开，则图层解锁 。
