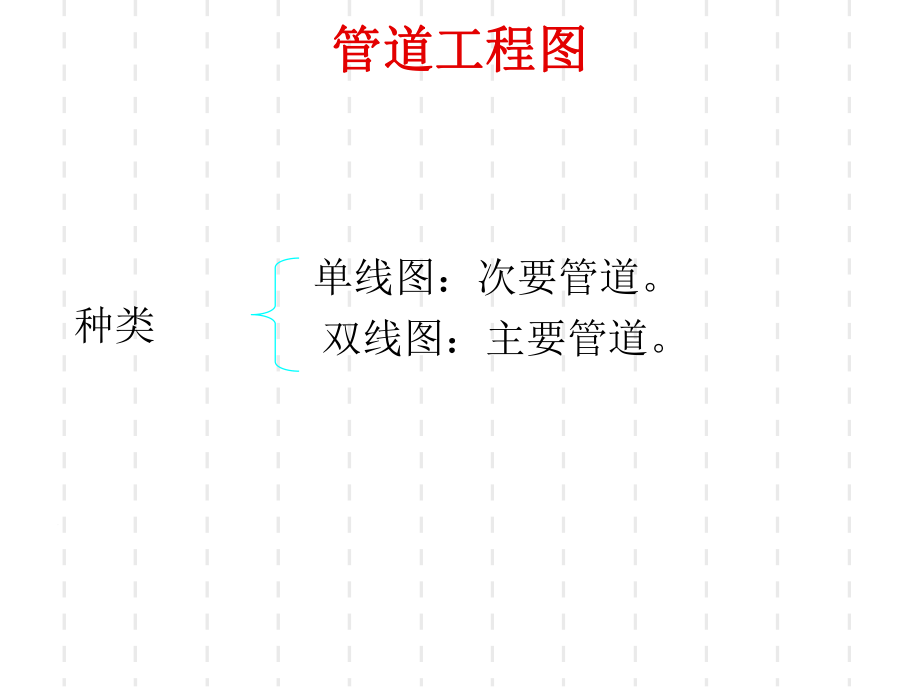

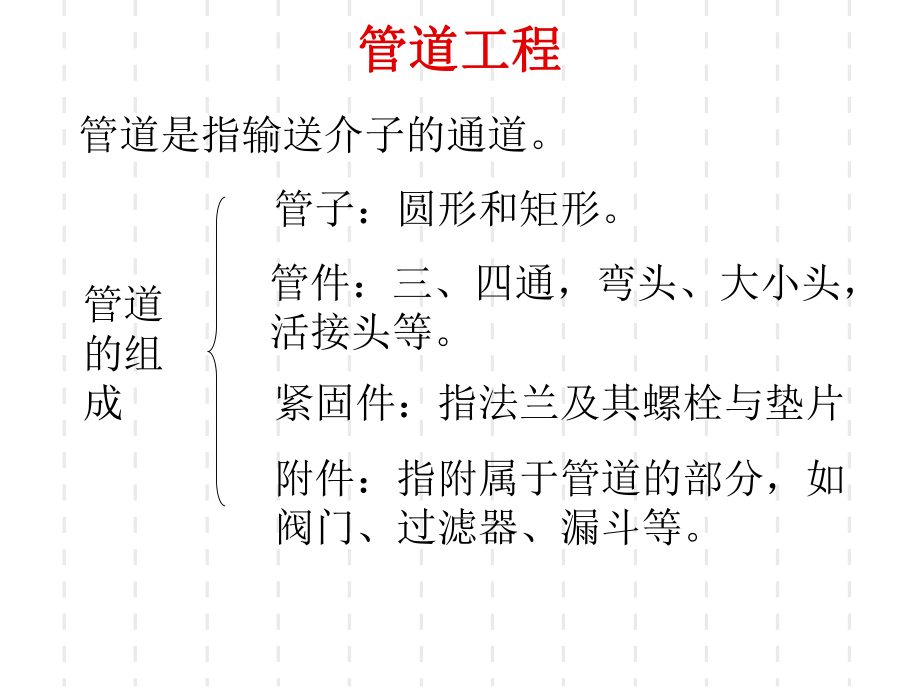

1、建筑设备施工图建筑设备施工图管道的组成管子：圆形和矩形。管件：三、四通，弯头、大小头，活接头等。紧固件：指法兰及其螺栓与垫片附件：指附属于管道的部分，如阀门、过滤器、漏斗等。管道是指输送介子的通道。管道工程管道工程管道工程图管道工程图种类单线图：次要管道。双线图：主要管道。一、一般规定一、一般规定 （一） 图线：施工图主要通过图线、符号并配合文字描绘工程的具体内容，图线应根据图样的比例和类别按房屋建筑制图统一标准GBJ186中图线规定选用，给排水专业制图采用各种线型如下：管道工程识图基础知识1. 常用线型名称名称线型线型宽度宽度/mm表示意义表示意义粗实线b 中实线0.5b 表示给水管线。粗虚
2、线-b 表示排水管线。中虚线-0.5b 管道工程识图基础知识2. 常用管线代号序号名称规定符号序号名称规定符号1生活给水管J6雨水管Y2循环给水管XH7废水管F3中水给水管ZJ8污水管W(P)4热水给水管RJ9蒸汽管Z5凝结水管N10通气管T （二）、字体： 1.仿宋体 2.数字、字母采用直体 3.同一套图中用的汉字、数字、字母大小宜相同 （三）、比例：给排水施工图比例一般为1：100 （四）图例管道工程识图基础知识二、二、管子和管件单、双线图的表示方法管子弯头三通四通大小头阀门具体图例具体分析管道工程识图基础知识三、管道交叉三、管道交叉1. 管道交叉（1）单线图管子在平、立面图上的交叉121
3、2平面图正立面图12正立面图12平面图1221正立面图平面图（2）双线图管子在平、立面图上的交叉管道工程识图基础知识2121平面图欲省略的管道在适当位置用“S”断开，以示省略。四、分支管道上下拐弯在平面图上的表示五、管道走向管道工程识图基础知识六. 管道的坡度坡向i=0.025箭头朝向方表示低向。七. 管道标高表示（1）给排水工程图样中室内工程应标注相对标高；（2）室外工程宜标注绝对标高，当无绝对标高资料时，可标注相对标高，但应与总图一致。（3）压力管道（如生活管道、热水给水管、热水回水管等）应标注管中心标高。（4）重力管道（排水管道）宜标注管内底标高。 以米为单位，写到小数点后三位例：5.9
4、00 管道应标注起始点、转角点、连接点、变坡点、交叉点等处八、编号： 1、进出口编口进出口编口：当建筑物给排水进出口管多于一个时，分别用数字编号。如图2、立管编号、立管编号九、管径标注 以毫米为单位，以公称直径DN表示，例：DN50 尺寸标在变径处：水平管标在管道上方，斜线管道标在斜线一方，竖直管道标在竖直管道左侧，当管径无法按上述要求标注时，应找适当位置标注，但应用引线标注尺寸和管道关系。多根管子并列时管径表示：DN50DN50DN50十、管道规格变化处 变化处应绘制异径图形符号，并在该图形符号前后标注管道规格，有若干分支而不变径的管道应在起止管道处标注管径，管道很长时，应在中间一处或多处加
5、注管道规格。如图所示。十一、辅助设备1）地漏2）常用的水封装置第二节 建筑给排水工程识图方法一、建筑给排水工程施工图的组成室内给排水施工图给排水平面图：表明给排水管道、管材、卫生器具、管道附件等的平面布置、管径以及安装坡度等要求的图样。给排水系统图：表明室内给排水管网和用水设备的空间关系及管网、设备与房屋的相对位置、尺寸等情况的图样，一般采用轴测图绘制。主要表明管道的立体走向。节点详图：表明配件的具体安装方法。说明等设备及材料明细表： 1 设计说明：在设计图纸上用图和符号表达不清楚的问题，需用文字加以说明。主要内容有：系统型式、水量及所需水压；系统型式、水量及所需水压；采用管材及接口方式；所采
6、用标准图号及采用管材及接口方式；所采用标准图号及名称；管道防腐、防冻、防结露的方法；名称；管道防腐、防冻、防结露的方法；卫生器具的类型及安装方法；施工注意事卫生器具的类型及安装方法；施工注意事项；施工验收达到的质量要求；系统的管项；施工验收达到的质量要求；系统的管道水压试验要求以及有关图例等。道水压试验要求以及有关图例等。 2 平面图：是给排水施工图重要组成部分。平面图比例与建筑平面图比例相同。常采用1：100比例尺；如果图型比较复杂，则可采用1：50比例尺主要表明建筑物各层的给排水管道及设备的平面位置。平面图包括以下内容： 房间的名称，编号、卫生器具用水设备的类型、位置 各立管、水平干管、支
7、管的各层平面位置 表明用水器材和设备、管道的位置、型号及安装方式等。 表明给排水管道的主要位置、编号、管径。支管的平面走向、管件及有关平面尺寸等。 给水引入管和污水排出管的管径、平面位置以及室外给排水管网连接方式。 表明用水房间在建筑中的平面位置； 表明室外水源接口位置、底层引入管位置以及管道直径等； 3 系统图：系统图：又称轴测图。分为给水和排水系统图。表明各楼层管道及设备的空间关系。包括内容有： 给排水系统上下各层之间、左右前后之间的空间关系。 各管径、立管编号、管道标高、坡度 给水系统图表明给水阀门、水龙头等，排水系统图表明存水弯、地漏、清扫口、检查口等管道附件位置。 底层和各楼层地面相
8、对标高；给、排水系统图应分别绘制，其比例与平面图相同。系统图上给、排水立管和进、出管的编号应与平面图一一对应。 4 详图： 当某些设备的构造和管道之间连接情况在平面图和系统图上表示不清楚又无法用文字说清楚时，将这些部位进行放大的图称详图。详图表示某些给排水设备及管道节点的详细构造及安装要求。常用的比例1：101：50 5 设备及材料明细表：除了上述图之外，对重要工程，为了使施工准备的材料和设备符合要求，还应编制一个设备及材料表。包括编号、名称、型号规格、单位、数量、重量及备注等项目。施工图中涉及到的设备、附件、管材、阀门、仪表等均例入表中，以便施工备料。不影向施工进度和质量的零星材料，允许施工
9、单位自行决定的可不列入表中。 施工图中选定的设备对生产厂家有明确要求时，应将生产厂家的厂名写在明细表中的备注中。 简单工程可不编制明细表。设备及材料明细表序号序号编号编号名称名称型号及型号及规格规格单位数量单位数量备注备注二、识读给排水系统图时要重点掌握以下内容 （1）明确各部分给水管道的空间走向、标高、管道直径及其变化情况，阀门的设置位置和规格、数量。 （2）明确各部分排水管道的空间走向、管路分支情况、管道直径及其变化情况，弄清横管的坡度、管道各部分的标高、存水弯的形式、清通设施的设置情况。（1）平面图识图时应掌握的主要内容和注意事项 查明卫生器具、用水设备（开水炉、水加热器等）和升压设备（
10、水泵、水箱等）的类型、数量、安装位置、定位尺寸。卫生器具和设备通常是用图例画出来的，它只能说明器具和设备的类型，而不能具体表示各部分的尺寸及构造，因此在识图时必须结合有关详图或技术资料，搞清楚这些器具和设备的构造、接管方式和尺寸。 弄清给水引入管和污水排出管的平面位置、走向、定位尺寸，与室外给排水管网的连接形式、管径及坡度等。 给水引入管上一般都装有阀门，阀门若设在室外阀门井内，在平面图上就能完整地表示出来。这时，可查明阀门的型号及距建筑物的距离。 污水排出管与室外排水总管的连接，是通过检查井来实现的，要了解排出管的长度，即外墙至检查井的距离。排出管在检查井内通常采用管顶平接。查明给排水干管、
11、立管、支管的平面位置与走向、管径尺寸及立管编号。从平面图上可清楚地查明是明装还是暗装，以确定施工方法。消防给水管道要查明消火栓的布置、口径大小及消防箱的形式与位置，消火栓一般装在消防箱内。消防箱底距地面1.10m，有明装、暗装和单门、双门之分，识图时也要注意搞清楚。在给水管道上设置水表时，必须查明水表的型号、安装位置，以及水表前后阀门的设挡情况。对于室内排水管道，还要查明清通设备的布置情况，清扫口和检查口的型号和位置。对于雨水管道，要查明雨水斗的型号及布置情况，并结合详图搞清雨水斗与天沟的连接方式。（2）系统图识图时应掌握的主要内容和注意事项查明给水管道系统的具体走向，干管的布置方式，管径尺寸
12、及其变化情况，阀门的设置，引入管、干管及各支管的标高。识图时按引入管、干管、立管、支管及用水设备的顺序进行。查明排水管道的具体走向，管路分支情况，管径尺寸与横管坡度，管道各部标高，存水弯形式，清通设备设置情况，弯头及三通的选用等。识图时一般按照卫生器具或排水设备的存水弯、器具排水管、横支管、立管、排出管的顺序进行。为保证水流畅通，根据管道敷设位置往往选用45弯头和斜三通，在分支管的变径有时不用大小头而用主管变径三通。在识图时应随时根据有关规程和习惯做法将所需支架的数量及规格确定下来，在图上做出标记并做好统计。明装给水管道通常采用管卡、钩钉固定。（3）详图的识图。 包括节点图、大样图、标准图，主要是管道节点、水表、消火栓、水加热器、开水炉、卫生器具、过墙套管、排水设备、管道支架等的安装图。 有的详图选用标准图和通用图时，还需查阅相应标准图和通用图。识读详图时重点掌握其所包括的设备、各部分的起止范围。 室内给排水施工图的识图方法应按照从水的引入到污水的排出这条主线进行。识图时，先从目录入手，了解设计说明，根据给排水系统的编号，依照顺序认真细读。然后将平面图和系统图结合起来，相互对照识图。室外管网引入管水表井干管支管配水龙头（或其他用水设备）卫生洁具洁具排水管（常设有存水弯）排水横管排水立管排出管检查井识图举例。
