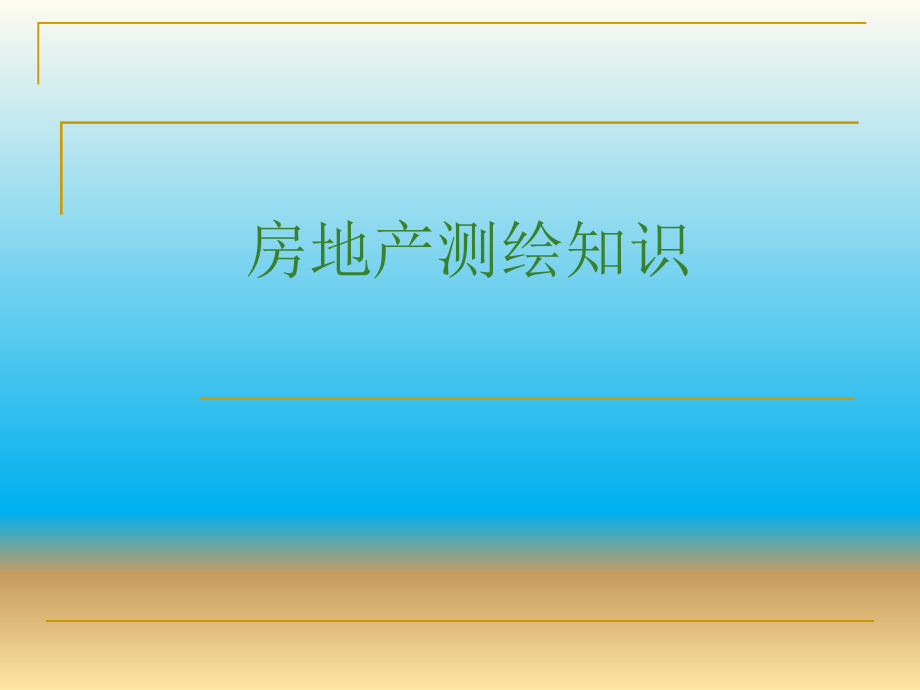

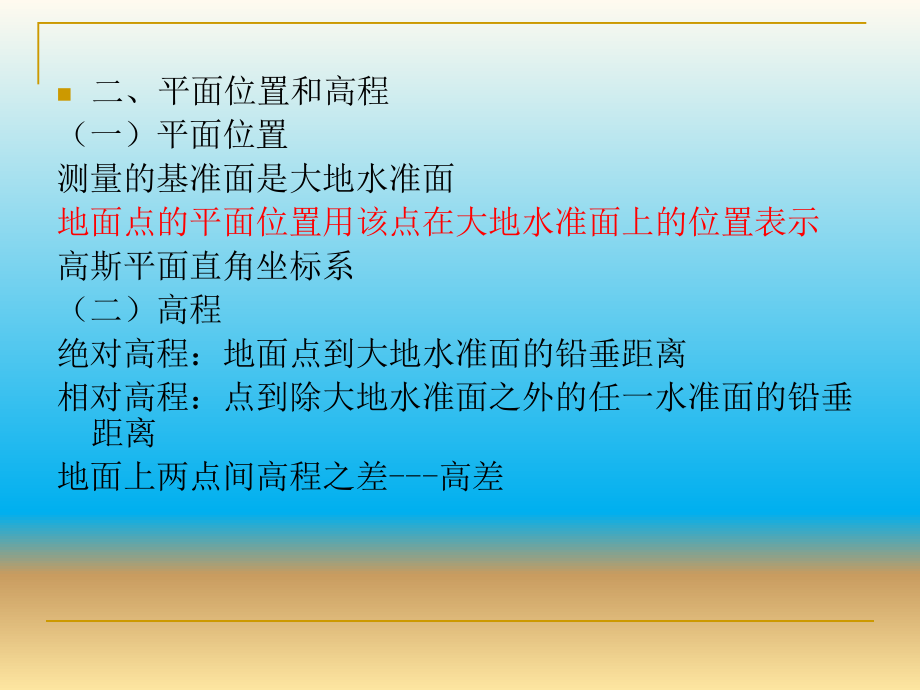

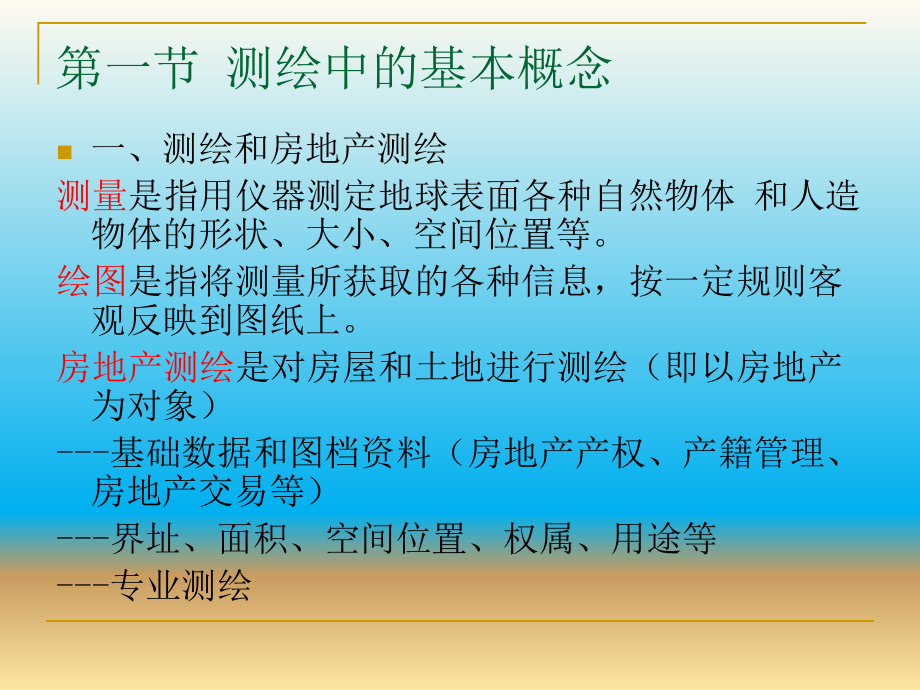

1、房地产测绘知识第一节 测绘中的基本概念n一、测绘和房地产测绘测量是指用仪器测定地球表面各种自然物体 和人造物体的形状、大小、空间位置等。绘图是指将测量所获取的各种信息，按一定规则客观反映到图纸上。房地产测绘是对房屋和土地进行测绘（即以房地产为对象）-基础数据和图档资料（房地产产权、产籍管理、房地产交易等）-界址、面积、空间位置、权属、用途等-专业测绘n二、平面位置和高程（一）平面位置测量的基准面是大地水准面地面点的平面位置用该点在大地水准面上的位置表示高斯平面直角坐标系（二）高程绝对高程：地面点到大地水准面的铅垂距离相对高程：点到除大地水准面之外的任一水准面的铅垂距离地面上两点间高程之差-高差

2、空间参照系统和地图投影空间参照系统和地图投影 1地球椭球体基本要素 n11地球椭球体 q地球的形状 q地球的大小 q椭球体的半径 q高程 n12地图比例尺 q比例尺表示法比例尺表示法n数字比例尺数字比例尺n文字比例尺文字比例尺n图解比例尺或直线比例尺图解比例尺或直线比例尺n面积比例尺面积比例尺q比例系数（SF） :表明确定的比例尺与实际比例尺数值之间的关系。 2坐标系 现实世界和坐标空间的联系 2坐标系n21地理坐标地理坐标q纬度（Latitude）q经度（Longitude）q地面上点位的确定:通常用经度和纬度来决定。 2坐标系n22平面上的坐标系平面上的坐标系q平面直角坐标系 q平面极坐标

3、系 n23直角坐标系的平移和旋转直角坐标系的平移和旋转q坐标系平移 q坐标系旋转 q坐标系平移和旋转 3地图投影的基本问题 n31基本概念 地图投影就是指建立地球表面上的点与投影平面上点之间的一一对应关系 。n32地图投影的分类q按变形性质分类 n等角投影n等积投影n等距投影 q按构成方法分类 n几何投影n非几何投影 q按照投影面积与地球相割或相切分类 n割投影n切投影 4高斯克吕格投影 n又称横轴墨卡托投影 高斯克吕格投影示意 高斯克吕格投影的分带 5地形图的分幅和编号 n由国家主管部门制定统一的图幅分幅和编号系统 1：50万、1：20万、1：10万地形图的分幅和编号示例 地理空间指的是地球

4、表层，其基准是陆地表面和大洋表面，它是人类活动频繁发生的区域，是人地关系最为复杂、紧密的区域。 地理空间（Geo-spatial）一般分为：绝对空间：绝对空间： 是具有属性描述的空间位置的集合，它由一系列不同位置的空间坐标组成；相对空间：相对空间： 是具有空间属性特征的实体集合，它是由不同实体之间的空间关系构成。一、地理空间一、地理空间(Geo-spatial)的概念的概念第一节 地理空间及其表达1 1、 地球空间模型地球空间模型 为了研究地理现象，有必要建立地球表面的几何模型。根据大地测量学的研究成果，地球表面几何模型可以分为四类：（1）地球的自然表面（2）大地水准面（3）椭球体模型（4）数

5、学模型第一节 地理空间及其表达椭球体模型椭球体模型 就是以大地水准面为基准建立起来的椭球体模型。该模型用三个轴来描述椭球体。x2a2y2b2z2c2+= 1c：椭球体短轴半径：它表示 从极地到地心的距离a：椭球体长轴上的半径b：中轴上的半径三轴椭球体模型第一节 地理空间及其表达fp=a cafe=a ba 长半径a 赤道扁率 极地扁率 fpfe 主轴的地经纬度a三轴椭球体模型参数如下x2a2y2a2z2c2+= 1双轴椭球体模型依据不同的大地水准面测量的数据，可以得到不同的三轴椭球体数学模型。较为常用的即用a代替b，双轴椭球体模型也称为旋转椭球体。第一节 地理空间及其表达2 2、 地理空间（大

6、地）坐标系地理空间（大地）坐标系地理（大地）坐标系地理（大地）坐标系地球上任意一点通常用经度和纬度来决定 。经线和纬线是地球表面上两组正交（相交为90度）的曲线，这两组正交的曲线构成的坐标，称为地理坐标系。笛卡儿平面直角坐标系笛卡儿平面直角坐标系运用地图投影的方法建立地球表面和平面点的函数关系，使地球表面上任意一个由地理坐标确定的点，在平面上必有一个与其相对应的点。 F:（ ， ）（x，y）；）；这里的函数关系F，即为地图投影 优点：优点：对空间位置的确定比较有利。缺点：缺点：它是一种球面坐标，难以进行距离、方向 、面积等参数的计算。第一节 地理空间及其表达我国现有的三种大地坐标系(1)195

7、4北京坐标系：克拉索夫斯基椭球体 参数参数： a=6378388m，b=6356912m缺点缺点：椭球体面与我国大地水准面不能很好的符合，产生的误差较大。(2)1980国家大地坐标系：国际大地测量联合于1975年提出的椭球体 参数参数：a=6378160m，b=6356775m优点优点：椭球体参数精度高；参数是一个完整的系统；定位所决定的椭球体面与我国大地水准面符合的好；误差小。(3)1985国家高程基准第一节 地理空间及其表达1、空间实体及类型、空间实体及类型空间实体：空间实体： 指具有形状、属性和时序特征的空间对象，它是对存在于自然世界中地理实体的抽象。空间实体类型空间实体类型 任何地理实

8、体都可以抽象为点、线、面、体等基本类型，以表示它的位置、形状、大小、高低等特征。二、空间实体及二、空间实体及表达表达第一节 地理空间及其表达以地图为例，来了解空间实体的抽象及表达以地图为例，来了解空间实体的抽象及表达点实体点实体第一节 地理空间及其表达v有位置，无宽度和长度；v抽象的点美国佛罗里达洲地震监测站2002年9月该洲可能的500个地震位置线实体线实体第一节 地理空间及其表达v有长度，但无宽度和高度；v用来描述线状实体，通常在网络分析中使用较多香港城市道路网分布面实体面实体第一节 地理空间及其表达v具有长和宽的目标，有连续面和不连续面；v通常用来表示自然或人工的封闭多边形中国土地利用分

9、布图（不连续面）面实体（续）面实体（续）第一节 地理空间及其表达不连续变化曲面，如土壤、森林、土地利用等，属性变化发生在边界上，面的内部是同质的。连续变化曲面，如地形起伏，整个曲面在空间上曲率变化连续。不连续变化曲面连续变化曲面体体第一节 地理空间及其表达v有长、宽、高的目标；v通常用来表示人工或自然的三维目标，如建筑、矿体等三维目标（三）误差和精度误差观测值-真实值观测者、测量仪器、外界环境粗差、系统误差、偶然误差（四）丘和幢 丘：地表上一块有界空间的地块. 房屋权属用地单元的最小单位宗、地块 幢：指一座独立的，包括不同结构和不同层次 的房屋.习题精选习题精选1、房地产测绘的目的是为（、房地

10、产测绘的目的是为（ ）等提供基础数据和图档资料。）等提供基础数据和图档资料。A、房地产产权管理 B、房地产产籍管理C、房地产开发管理 D、城市规划管理 E、房地产交易2、测量中的平面直角坐标系中，（、测量中的平面直角坐标系中，（ ）。）。A、纵坐标轴为x ，正向指东；横坐标轴为y，正向指北B、纵坐标轴为x ，正向指西；横坐标轴为y，正向指南C、纵坐标轴为x ，正向指南；横坐标轴为y，正向指西D、纵坐标轴为x ，正向指北；横坐标轴为y，正向指东3、地面点的空间位置由（、地面点的空间位置由（ ）来确定。）来确定。A、高程和坐标 B、标高和坐标 C、高差和坐标 D、高差和高程4、点到除大地水准面之外

11、的任一水准面的铅垂距离，称为（、点到除大地水准面之外的任一水准面的铅垂距离，称为（ ）。）。A、铅垂高程 B、标准高程 C、绝对高程 D、相对高程5、引起测量误差的因素概括起来包括（、引起测量误差的因素概括起来包括（ ）。）。A、观测者 B、测量仪器 C、外界环境 D、计算方法 E、计算过程6、房产测量规范房产测量规范以（以（ ）作为限差。）作为限差。A、方差 B、标准差 C、中误差 D、两倍的中误差7、精确度主要取决于（、精确度主要取决于（ ）。）。A、粗差 B、系统误差 C、偶然误差 D、相对误差8、一个地块只属于一个产权单元时，称为（、一个地块只属于一个产权单元时，称为（ ）。）。A、单

12、元丘 B、组合丘 C、宗地 D、独立丘9、如果一个用地单元权混杂，则划为（、如果一个用地单元权混杂，则划为（ ）。）。A、单元丘 B、组合丘 C、宗地 D、独立丘10、房屋调查与测绘是以（、房屋调查与测绘是以（ ）为单元分户进行的。）为单元分户进行的。A、小区 B、组团 C、幢 D、院落第二节 地形图和房地产图n一、地形图 地形：地物和地貌的总称. 地物是指地球表面上的人造或天然的固定性物体； 地貌是指地球表面自然起伏的形态。 地形图：按一定的比例，用规定的符号表示地物、地貌的 平面位置和高程的正射投影图. -水系、地貌、居民地、交通线、境界线、土质植被等要素. -测绘日期、比例尺、地物符号、

13、地貌符号及其含义. -地物、地貌在地形图上是按照统一规范的符号表示的。习题精选习题精选1、在测绘工作中，下列地形属于地貌的有（、在测绘工作中，下列地形属于地貌的有（ ）。）。A、道路 B、平原 C、山地 D、森林 E、湖泊2、在测绘工作中，下列地形属于地物的有（、在测绘工作中，下列地形属于地物的有（ ） 。A、河流 B、丘陵 C、高原 D、森林 E、房屋3、在地形图上，地貌一般用（、在地形图上，地貌一般用（ ）表示。）表示。A、比例符号 B、非比例符号 C、半比例符号 D、等高线4、一幅、一幅1：25000比例尺的地形图为（比例尺的地形图为（ ）比例尺地形图。）比例尺地形图。A、大 B、中 C

14、、小 D、越大5、地形图是按照一定的比例，用规定的符号表示地物、地貌的平面、地形图是按照一定的比例，用规定的符号表示地物、地貌的平面位置和高程（位置和高程（ ）。）。A、正射投影图 B、水平投影图 C、垂直投影图 D、铅垂投影图二、房地产图 -是地籍图、宗地图、房产图的总称.（1）地籍图n地籍：即土地的“户籍”，是记载宗地的权利人、土地权利内容及来源、权属界址、面积、用途、质量等级、价值和土地使用条件等土地登记要素的簿册。 -宗地：是指土地权属界址线所封闭的地块，是地籍调查和土地登记的基本土地单元。 -地籍调查包括土地权属调查和地籍测量n地籍图是地籍测量绘制的图件，用来说明和反映地籍调查区域内

15、各宗土地的分布、境界、位置和面积，经过土地登记具有法律效力的专题地图。二、房地产图 -是地籍图、宗地图、房产图的总称.（1）地籍图n地籍图是地籍测量绘制的图件，用来说明和反映地籍调查区域内各宗土地的分布、境界、位置和面积，经过土地登记具有法律效力的专题地图。 -行政界、权属界、地类界、宗地等调查单元的类别、土地所有者或土地使用者及四至名称编号、面积、线状地物、居民点状况等内容； -是土地登记、统计和确认权属的法律依据； 地形图与地籍图的主要区别？二、房地产图 -是地籍图、宗地图、房产图的总称.（2）宗地图n宗地图是通过实地调查绘制的，包括一宗地的宗地号、地类号、宗地面积、界址点及界址点号、界址
