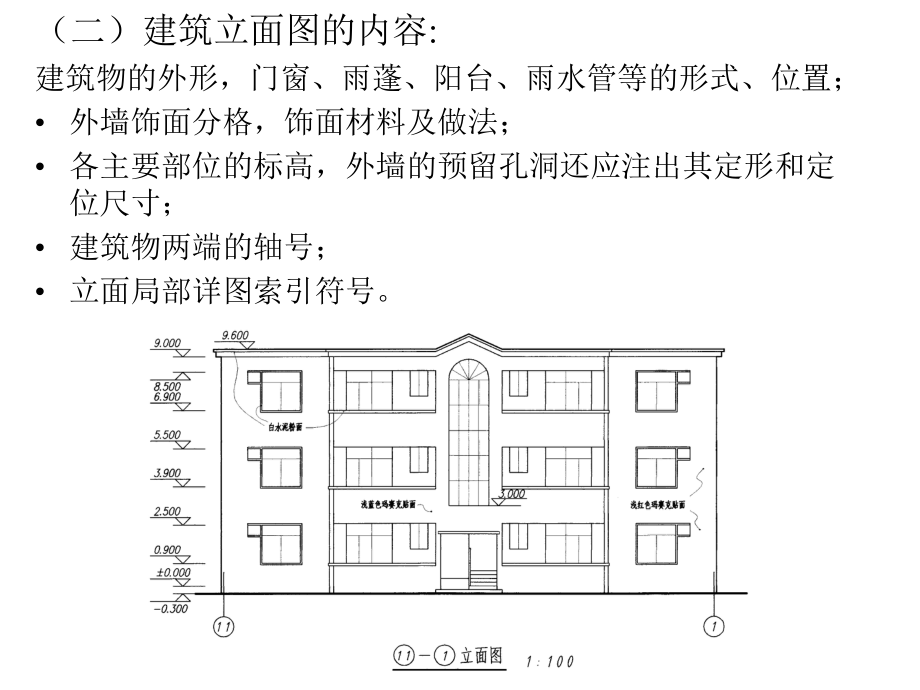

1、 四、建筑立面图: （一）建筑立面图的形成: 1、建筑立面图的形成:立面图是按正投影法并用第一角画法将建筑各个墙面进行投影所得到的正投影图。某些平面形状曲折的建筑物，可绘制展开立面图；圆形或多边形平面的建筑物，可分段展开绘制立面图。但均应在图名后加注“展开”二字。 2、建筑立面图的图名 1）以建筑特征墙面命名； （正、背、左侧、右侧） 2）以建筑各墙面的朝向来命名； （东、南、西、北） 3）以建筑两端墙的 定位轴线编号命名。 （二）建筑立面图的内容:建筑物的外形，门窗、雨蓬、阳台、雨水管等的形式、位置； 外墙饰面分格，饰面材料及做法； 各主要部位的标高，外墙的预留孔洞还应注出其定形和定位尺寸；
2、 建筑物两端的轴号； 立面局部详图索引符号。 （三）立面图的识读五、建筑剖面图（一）建筑剖面图的形成： 剖面图的剖切位置一般选择能反映建筑物全貌、构造特征、以及有代表性的部位进行剖切。通常选择在楼梯间或门、窗洞口位置 。（二）剖面图的主要内容及要求（三）剖面图的识读1、建筑剖面图的内容2、建筑剖面图的要求 剖面图应表达的内容有： 墙、柱； 各层楼地面、楼梯、电梯井、坑沟、檐口、女儿墙、天窗、烟囱、门窗、阳台、雨蓬、预留孔洞、室内地面、散水、排水沟等可见的构件； 屋面排水坡、室外散水坡方向及坡度； 尺寸标注： 三道高度尺寸：最外尺寸标注建筑物总高度；中间一道尺寸标注各楼层高度；最内一道尺寸标注门
3、窗洞高度； 标高：各楼层地面、屋面、楼梯平台、女儿墙等处的标高； 详图索引符号； 各部位的构造、用料说明； 建筑物两端及其他重要墙、柱的轴号。详图的形式有平面详图、立面详图、剖面详图等 (一）外墙身详图 六、建筑详图： 在较小比例绘制的建筑平、立、剖面图中，建筑物中较为复杂的部位，常以较大的比例（1：1、1：2、1：3、1：10、1；20、1：30），用正投影的方法将建筑构配件或建筑平、立、剖面图中的局部或节点的形状、大小、材料和做法详细地表示，并标注详细的尺寸，配以文字符号表示其材料、工艺做法等的图样，称为建筑详图（又称大样图）（二） 楼梯详图1、 楼梯平面图3、 楼梯节点详图 2、 楼梯剖面图
