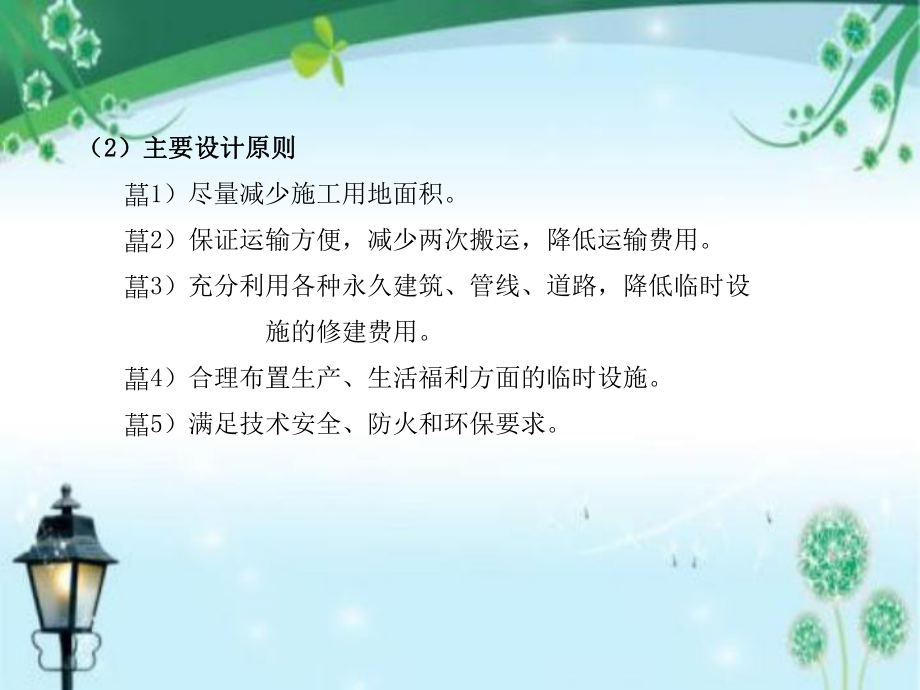

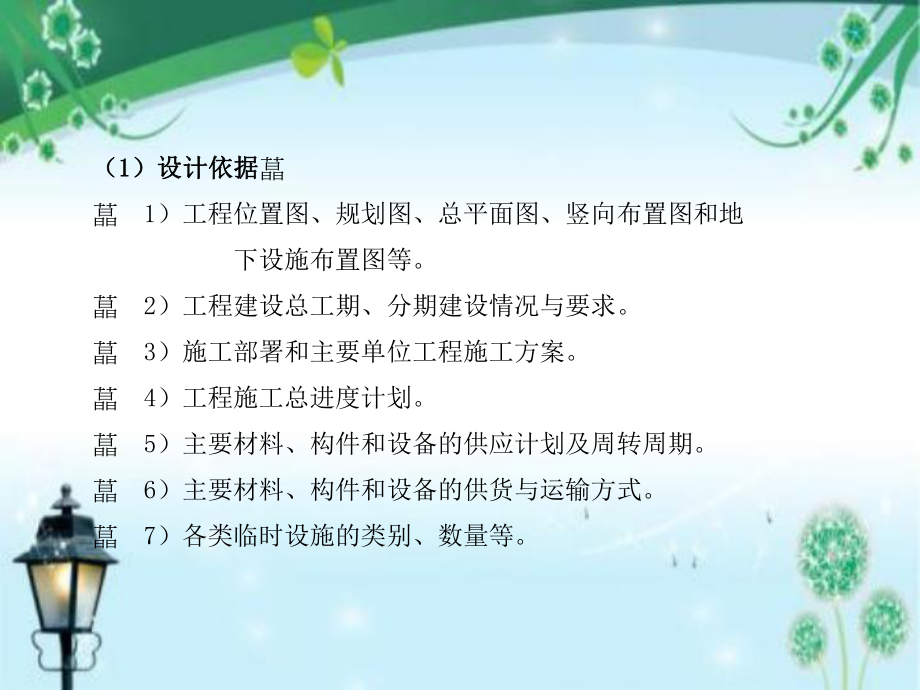

1、 按照施工部署、施工方案和施工总进度计划，将各项生产、生活设施在现场平面上进行规划和布置。 实践证明，科学合理的施工平面图设计，对于提高施工生产效率，降低工程建设成本，保证工程质量和施工安全等方面起着十分关键的作用。 （1 1）分类）分类 根据施工对象不同、范围的大小，施工平面图可分为: 施工总平面图 单位工程施工平面图（2 2）主要设计原则）主要设计原则1）尽量减少施工用地面积。2）保证运输方便，减少两次搬运，降低运输费用。3）充分利用各种永久建筑、管线、道路，降低临时设 施的修建费用。4）合理布置生产、生活福利方面的临时设施。5）满足技术安全、防火和环保要求。（1 1）设计依据）设计依据

2、1）工程位置图、规划图、总平面图、竖向布置图和地 下设施布置图等。 2）工程建设总工期、分期建设情况与要求。 3）施工部署和主要单位工程施工方案。 4）工程施工总进度计划。 5）主要材料、构件和设备的供应计划及周转周期。 6）主要材料、构件和设备的供货与运输方式。 7）各类临时设施的类别、数量等。（2 2）设计内容设计内容 1）一切地上和地下已有的和拟建的建筑物，构筑物及其他设施（道 路、铁路和各种管线等）的位置和尺寸。 2）一切为工程项目建设服务的临时设施，包括： 施工用道路、铁路 各类加工厂，仓库和堆场 行政管理和文化生活福利用房 临时给排水管线和供电线路、蒸汽和压缩空气管道 防洪设施，安

3、全防火设施 取土弃土地点等 3）永久性和半永久性测量用的水准点、坐标点、高程点、沉 降观测点等。（3 3）设计步骤）设计步骤第第1 1步：步：确定运输线路 设计施工总平面图时，首先应确定主要材料、构件和设备等进 入施工现场的运输方式： 铁路 公路 水路第第2 2步：步：布置仓库和堆场各类材料构配件的堆放场地必须结合现场地形、永久性设施、运输道路以及施工进度等进行综合安排，同时考虑各专业工种的特点及施工工艺的需要。 例如：土建工程用的钢筋、模板、脚手架、砖和墙板等围护结构， 在工业厂房的施工中，可沿厂房纵向布置在柱列外侧；在民 用建筑施工中，则尽可能布置在塔式起重机等起重设备的工 作半径之内。第

4、3步：布置场内临时道路 明确各段道路上的运输负担，区别主要道路和次要道路；满足车辆的安全行驶。第4步：布置行政和生活临时设施这类临时建筑包括：（1）行政管理和辅助生产用房（2）居住用房（3）生活福利用房第5步：布置临时水、电管网和其他动力设施（1）给水管和供电干线一般沿主干道路布置，主要供水、 供电管线采用环状，孤立点可用支状。（2）消防站一般布置在工地的出入口附近，并沿道路设 消防水栓。（3）利用现场附近已有的高压线路或发电站及变电所。 单位工程施工平面图是施工方案在现场空间上的体现，反映已建工程和拟建工程之间，以及各种临时建筑、设施之间的空间关系。(1)(1)设计依据设计依据 设计时依据的

5、资料有: 1）工程施工图和现场地形图； 2）一切已建和拟建的地上地下管道布置资料； 3）可用的房屋及设施情况；4）施工组织总设计（如施工总平面图等）；5）单位工程的施工组织设计文件（如施工方案、施工方 法、施工进度计划及各项资源需用量计划等）；6）有关安全、消防、环境保护、市容卫生方面的文件及 法规（2 2）设计的内容）设计的内容: :1）已建及拟建的永久性建筑物、构筑物及其他设施的位置和 尺寸。2）为工程施工服务的临时设施，包括材料仓库、堆场、钢筋 加工棚、木工房、生活及行政办公用房等。3）临时道路，及其与场外交通的连接。4）临时给排水管线、供电线路、蒸汽及压缩空气管道 等。5）垂直运输设施

6、的布置。6）测量轴线及定位线标志，永久性水准点位置。7）安全防火设施的位置（3 3）设计步骤）设计步骤 施工平面图图例 第1步: 确定起重机械的位置 起重机械包括塔吊（有轨式、固定式）、井架、龙 门架、 及汽车起重机械等几种。 塔吊的布置: 1）塔吊的平面位置。主要取决于建筑物的平面形状和四 周场地条件。 有轨式塔吊：一般应在场地较宽的一侧沿建筑物的长度 方向布置，布置方法有：沿建筑物单侧布 置、双侧布置和跨内布置三种。 固定式塔吊：一般布置在建筑物中心，或建筑物长边的 中间。2）塔吊的服务范围(最大回转半径) 3）起吊高度4）起重量（验算：最重构件、最远距离）图8-1图8-2第第2 2步：确

7、定搅拌站、加工棚和材料、构件堆场的位置步：确定搅拌站、加工棚和材料、构件堆场的位置 应尽量靠近使用地点或在起重机能力范围。应尽量靠近使用地点或在起重机能力范围。（1） 搅拌站的布置n 应尽可能布置在垂直运输机械附近，以减少混凝土 及砂浆的水平运距。n 在浇筑大型混凝土基础时，可将混凝土搅拌站直接 设在基础边缘，待基础混凝土浇好后再转移。（2） 加工棚的布置 建筑物四周。（3）仓库和堆场的布置 根据各施工阶段的需要和材料设备使用的先后顺序 来进行布置，提高场地使用的周转效率。 第第3 3步：步： 布置运输道路布置运输道路 (A)尽可能利用永久性道路。 (B)满足消防要求。消防车道宽度不小于3.5

8、m。 (C)汽车单行道的现场道路最小宽度为3m，双行道的最 小宽度为6m。第第4 4步：步： 布置临时设施布置临时设施 可分为生产性和生活性两类。第第5 5步：步： 布置临时水电管网布置临时水电管网 (1） 临时供水的布置 （2） 临时供电的布置 供水管网布置 用电量和导线等计算 管径的大小 变电器、配电箱布置 安全架空距离8.4.18.4.1临时仓库和堆场临时仓库和堆场 几种临时仓库和堆场的形式： 转运仓库 中心仓库 工地仓库 式中: P材料的储备量（m3或t等）； Tc储备期定额（天）； Qi材料、半成品等总的需要量； T有关项目的施工总工作日； Ki材料使用不均匀系数。 临时仓库和堆场的

9、计算和布置工作一般包括： 确定各种材料、设备的储存量iiCQ KPTT 确定仓库和堆场的面积及外形尺寸式中:F仓库总面积(m2)； P仓库材料储备量； q每m2仓库面积存放的材料、制品的数量； K仓库面积利用系数（考虑人行道和车道所占面积） 选择仓库的结构形式，确定材料、设备的装卸方法 确定仓库和堆场的位置PFqK 8 84 42 2 临时建筑物临时建筑物 为现场管理和施工人员所用的行政管理和生活福利建筑物。 临时建筑物的计算和布置一般包括以下几个方面：计算施工期间使用这些临时建筑物的人数； 式中：S 建筑面积(m2)； N 人数； P 建筑面积指标 确定临时建筑物的修建项目及其建筑面积； 选

10、择临时建筑物的结构形式； 临时建筑物位置的布置。 SNP8.4.3 8.4.3 临时供水临时供水 包括生产用水（一般生产用水和施工机械用水）、生活用水（施工现场生活用水和生活区生活用水）和消防用水三部分。 建筑工地供水组织一般包括: （1 1）计算用水量）计算用水量（q1、 q2、 q3、 q4、 q5 ）1112118 3600kQ N kqTb 式中：q1生产用水量(升/秒)； Q1最大年度工程量； N1施工用水定额； k1未预见的施工用水系数（1.051.15); T1年度有效工作日； k2用水不均衡系数 b每日工作班数。 总用水量Q ： 由下列情况分别确定： 当(q1+q2+q3+q4

11、)q5时， Q = q5+1/2(q1+q2+q3+q4 ) 当(q1+q2+q3+q4) q5时 Q= q1+q2+q3+q4 （2 2）选择供水水源选择供水水源( (满足用水量、水质）满足用水量、水质）（3 3）选择临时供水系统的配置方案（环式、枝式管网）选择临时供水系统的配置方案（环式、枝式管网）（4 4）设计临时供水管网设计临时供水管网（5 5）设计供水构筑物和机械设备等。设计供水构筑物和机械设备等。8 84 44 4 临时供电临时供电 （ 1 1）用电量计算）用电量计算( (施工用电和照明用电施工用电和照明用电 ) )； 施工用电： 式中：Pc 施工用电量(kW)； k1、k2 设备

12、同时使用时的系数 P1 各种机械设备的用电量(kW) P2 电焊机的用电量(kW)11221.05 1.10cPkPkP 照明用电：式中：P0 照明用电量(kW) k2、k3室内、外照明设备同时使用系数 P3 室内照明用电量(kW) P4 室外照明用电量(kW)023341.10PkPkP 式中：P变压器的功率(kVA) K功率损失系数，可取1.05 Pmax变压器服务范围内的最大计算负荷(kW) cos功率因数，一般采用0.75 根据计算所得的容量以及高压电源电压和工地用电电压，可以从变压器产品目录中选用相近的变压器。（2 2）电源选择）电源选择（3 3）变压器确定）变压器确定 变压器的功率

13、可按下式计算：m a xc o sKPP（4 4）导线截面）导线截面选择选择 应满足下列要求： 1）先根据电流强度进行选择。保证导线能持续通 过最大的负荷电流而其温度不超过规定值； 2）再根据容许电压损失选择； 3）最后对导线的机械强度进行校核。 （5 5）供电线路布置）供电线路布置 （环状、枝状） 有关考核评价指标如下：（1 1）设施费用指标）设施费用指标 式中：B临时设施费用节约率（%）； k1、L各项线性临时设施的单位长度的费用（元/m) 和长度(m) k2、A生产、生活临时设施的单位造价(元/ m2)和建 筑面积(m2) K3、S各种堆场及仓库设施的单位费用（元/ m2 ) 和面积（m

14、2) 不可预见系数 G 临时设施费用企业定额（元）1231Bk Lk Ak SG （2 2）施工场地的利用率）施工场地的利用率12340pDAA 式中：D施工场地利用率(%)； A0 施工占地面积(m2 )； AP永久性建筑设施的占地面积(m2)； 各项临时建筑的占地面积(m2)； 各项临时道路的占地面积(m2)； 各项堆场及仓库的占地面积(m2)； 其他为施工服务的临时设施占地面积(m2)。1234 式中：P场内运输费用节约率（%）； Qi 、Li 、ei 分别为各项材料、构件、设备等在施工 现场内部运输的重量(t)、运输的距离 (km)和吨公里运输费（元tkm)。 E 场内运输费的控制指标

15、（元）。（3 3）场内运输量指标）场内运输量指标 场内运输量指标反映各项临时设施、堆场和仓库位置及运输线路的布置是否经济合理。 计算公式如下：11niiiiPQL eE（4 4）场地管理效率）场地管理效率 场地管理效率M衡量现场管理措施和方案的优劣。计算公式如下： M=1/n (C1+ C2 + C3 +etc.) 式中:M 场地管理效率 C1 施工现场剩余土方、废料和垃圾等的处理方案系数 C2 施工现场的平整方案系数 C3 场内积水的处理方案系数方案系数的取值方案系数的取值: : 当现场管理措施和方案切实可靠时，系数取0.7-1.0； 当方案可行，但不是非常理想时，系数取0.3-0.5； 当缺少相应方案时，取0.1-0.2。（5 5）综合评价指标）综合评价指标 计算公式如下： 综合评价指标综合评价指标V V越大，说明施工平面设计的效果越好。越大，说明施工平面设计的效果越好。1234VBDPM 式中： V 施工平面图设计的综合评价系数（0V10) 、 、 、 相应指标的权重系数，可分别取 0.30、0.25、0.30、0.15。4321
