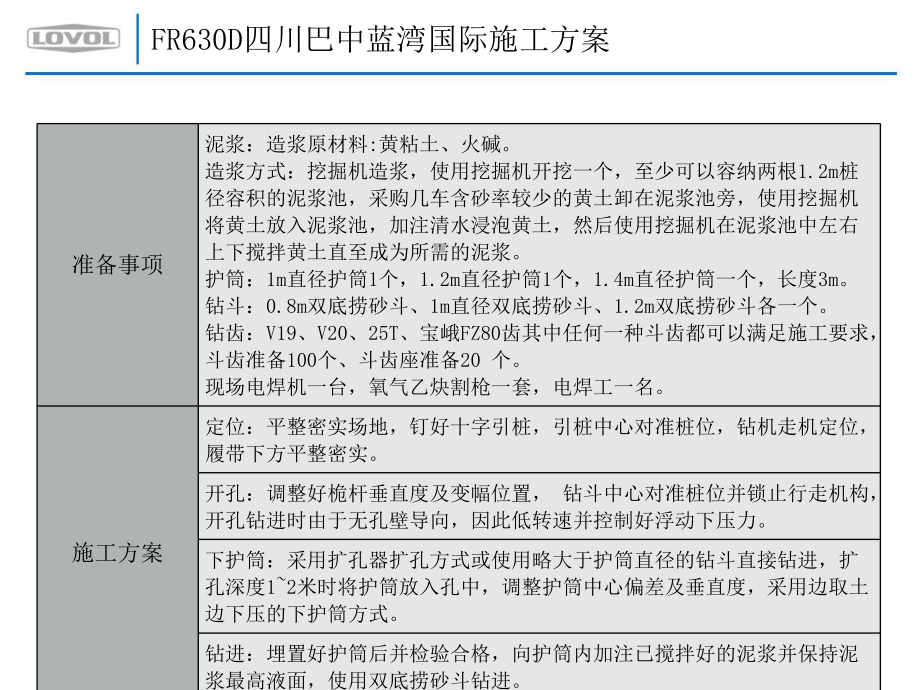

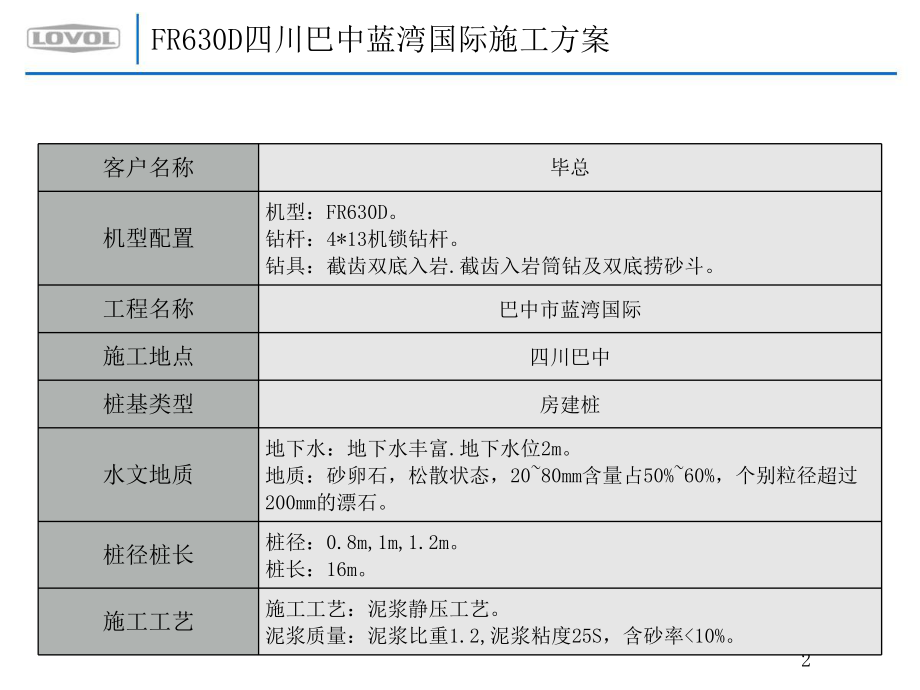

1、11 旋挖钻机施工工法方案 22客户名称毕总机型配置机型：FR630D。钻杆：4*13机锁钻杆。钻具：截齿双底入岩.截齿入岩筒钻及双底捞砂斗。工程名称巴中市蓝湾国际施工地点四川巴中桩基类型房建桩水文地质地下水：地下水丰富.地下水位2m。地质：砂卵石，松散状态，2080mm含量占50%60%，个别粒径超过200mm的漂石。桩径桩长桩径：0.8m,1m,1.2m。桩长：16m。施工工艺施工工艺：泥浆静压工艺。泥浆质量：泥浆比重1.2,泥浆粘度25S，含砂率10%。FR630D四川巴中蓝湾国际施工方案33准备事项泥浆：造浆原材料:黄粘土、火碱。造浆方式：挖掘机造浆，使用挖掘机开挖一个，至少可以容纳两
2、根1.2m桩径容积的泥浆池，采购几车含砂率较少的黄土卸在泥浆池旁，使用挖掘机将黄土放入泥浆池，加注清水浸泡黄土，然后使用挖掘机在泥浆池中左右上下搅拌黄土直至成为所需的泥浆。护筒：1m直径护筒1个，1.2m直径护筒1个，1.4m直径护筒一个，长度3m。钻斗：0.8m双底捞砂斗、1m直径双底捞砂斗、1.2m双底捞砂斗各一个。钻齿：V19、V20、25T、宝峨FZ80齿其中任何一种斗齿都可以满足施工要求，斗齿准备100个、斗齿座准备20 个。现场电焊机一台，氧气乙炔割枪一套，电焊工一名。施工方案定位：平整密实场地，钉好十字引桩，引桩中心对准桩位，钻机走机定位，履带下方平整密实。开孔：调整好桅杆垂直度
3、及变幅位置， 钻斗中心对准桩位并锁止行走机构，开孔钻进时由于无孔壁导向，因此低转速并控制好浮动下压力。下护筒：采用扩孔器扩孔方式或使用略大于护筒直径的钻斗直接钻进，扩孔深度12米时将护筒放入孔中，调整护筒中心偏差及垂直度，采用边取土边下压的下护筒方式。钻进：埋置好护筒后并检验合格，向护筒内加注已搅拌好的泥浆并保持泥浆最高液面，使用双底捞砂斗钻进。FR630D四川巴中蓝湾国际施工方案44操作控制由于砂卵石较松散，钻进时发动机中低转速（油门35档）、动力头低转速.低扭矩输出812rpm，加压方式点浮动.点加压方式，单斗进尺深度5070cm。注意事项预防沉渣量及塌孔：保障泥浆比重.粘度及液面，控制动
4、力头输出转速及加压力度，控制单斗进尺深度。钻取漂石：如钻进0.8m桩径时遇到较大直径漂石时，可更换锥螺旋或筒钻钻斗将漂石取出。单根损耗钻齿：预计每根桩损耗斗齿24（个）齿座1（个）燃油：每h2535（L）泥浆：10%的对比，30%的但单根损耗，单根损耗约750（元）施工效率此工程如果天气状况良好，便道通畅，砼及钢筋笼及时，甲方及监理积极配合，自身施工团队配合良好情况下，单根成孔时间约2h左右，每天按12h计算可成孔46根。FR630D四川巴中蓝湾国际施工方案55单价公式（利润+各种损耗+人工费+吊车费+灌注费+设备保养费）单天总工程量=单价效益预算单天总工程量：平均按1m桩径、桩长按16m计算
5、，每天平均成孔按4根计算，每米单价按4*16=64(m)单天利润：按每天8000（元）燃油费：(卡特彼勒C9 261KW)：30L*9h=2052（元)斗齿损耗：齿尖10个.齿座4个=500(元)泥浆损耗：原材料按10%对比，泥浆按30%单根损耗，750*4根=3000(元)吊车费（天）：700（元）人工费（天）：800（元）灌注外包费（64m50m）：50m*15元=750（元）设备保养费（天）：200（元）8000+2052+500+3000+700+800+750+200=16002（元）1577464=240260（元单价）预算结论此工程每米单价应不低于240元m，每天成孔量应不低于4根桩FR630D四川巴中蓝湾国际施工方案66汇报完毕 请领导指示
