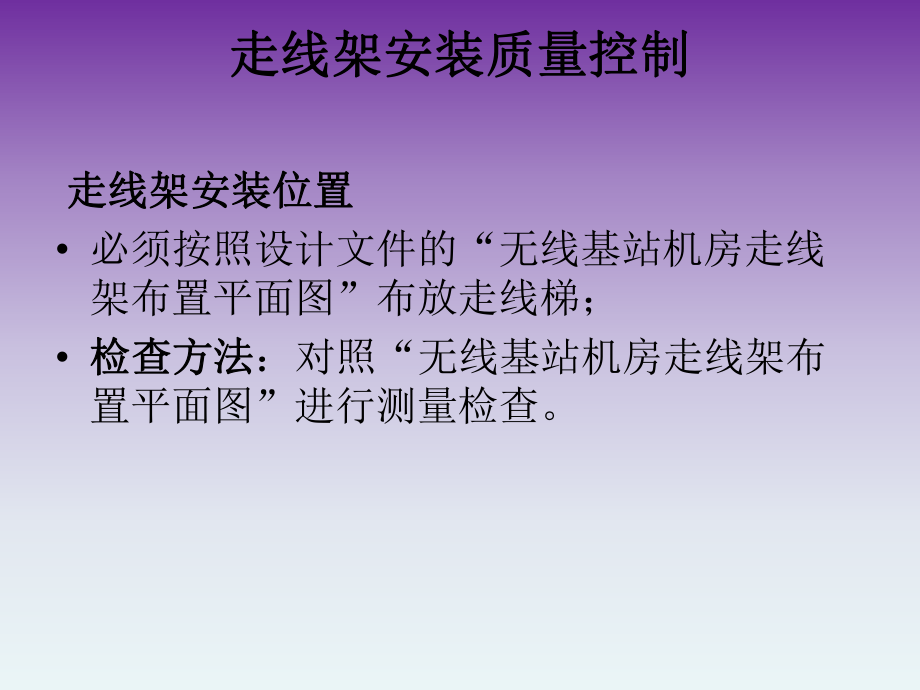

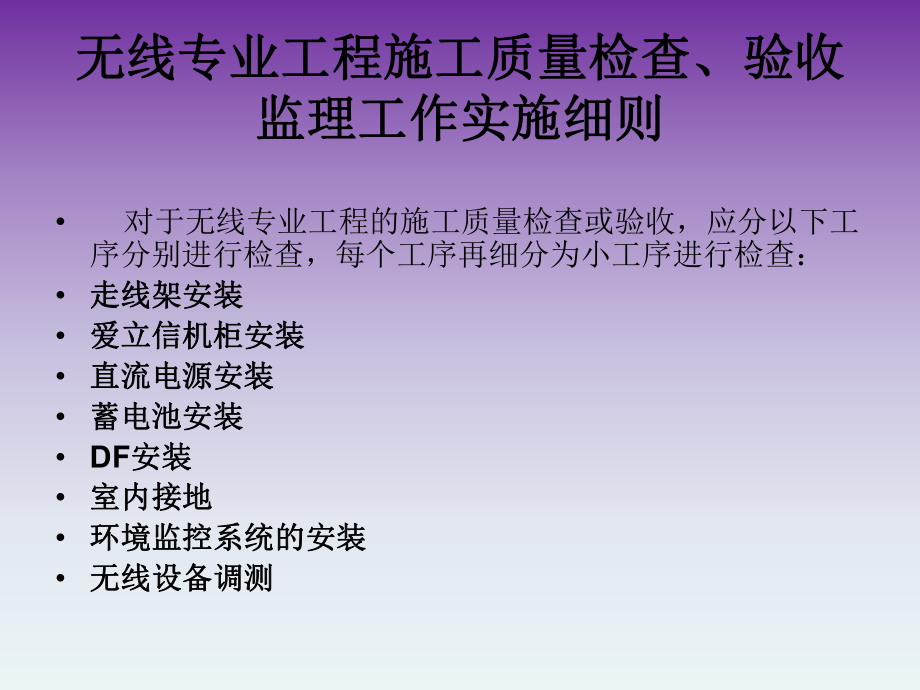

1、无线专业工程施工质量检查、验收无线专业工程施工质量检查、验收监理工作实施细则监理工作实施细则 对于无线专业工程的施工质量检查或验收，应分以下工序分别进行检查，每个工序再细分为小工序进行检查： 走线架安装走线架安装 爱立信机柜安装爱立信机柜安装 直流电源安装直流电源安装 蓄电池安装蓄电池安装 DF安装安装 室内接地室内接地 环境监控系统的安装环境监控系统的安装 无线设备调测无线设备调测走线架安装质量控制走线架安装质量控制 走线架安装位置走线架安装位置 必须按照设计文件的“无线基站机房走线架布置平面图”布放走线梯； 检查方法检查方法：对照“无线基站机房走线架布置平面图”进行测量检查。 走线架安装质

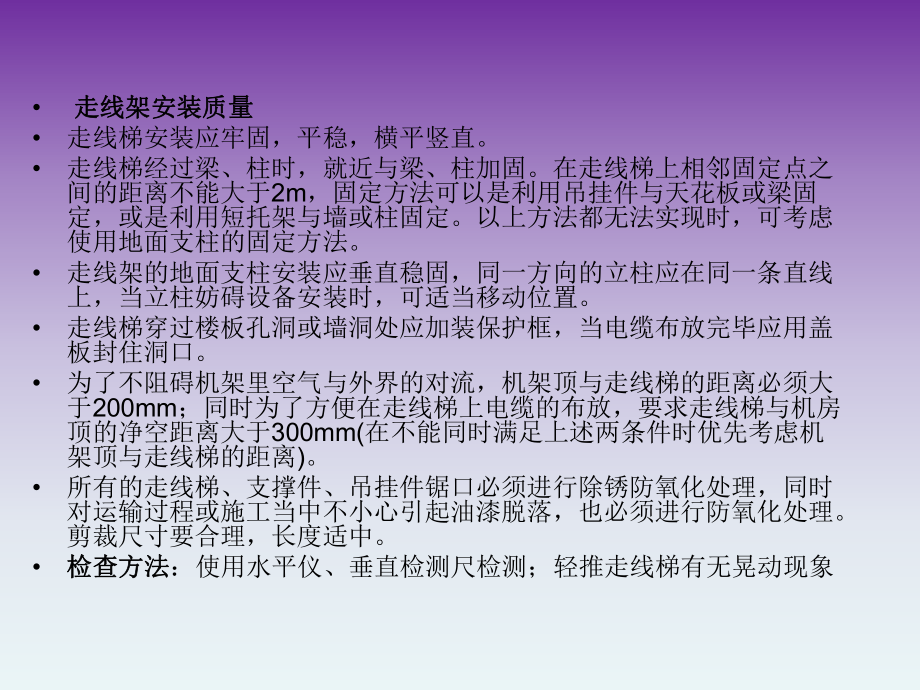

2、量走线架安装质量走线梯安装应牢固，平稳，横平竖直。走线梯经过梁、柱时，就近与梁、柱加固。在走线梯上相邻固定点之间的距离不能大于2m，固定方法可以是利用吊挂件与天花板或梁固定，或是利用短托架与墙或柱固定。以上方法都无法实现时，可考虑使用地面支柱的固定方法。走线架的地面支柱安装应垂直稳固，同一方向的立柱应在同一条直线上，当立柱妨碍设备安装时，可适当移动位置。走线梯穿过楼板孔洞或墙洞处应加装保护框，当电缆布放完毕应用盖板封住洞口。为了不阻碍机架里空气与外界的对流，机架顶与走线梯的距离必须大于200mm；同时为了方便在走线梯上电缆的布放，要求走线梯与机房顶的净空距离大于300mm(在不能同时满足上述两

3、条件时优先考虑机架顶与走线梯的距离)。所有的走线梯、支撑件、吊挂件锯口必须进行除锈防氧化处理，同时对运输过程或施工当中不小心引起油漆脱落，也必须进行防氧化处理。剪裁尺寸要合理，长度适中。检查方法检查方法：使用水平仪、垂直检测尺检测；轻推走线梯有无晃动现象走线架接地要求走线架接地要求 走线梯要求接地。在设备母地线的末端用线耳与走线梯相接。同时要求把接地点的油漆划掉，接地镙丝必须用走线梯专用镙丝。如竖直走线梯或室内走线梯没有连接件直接连接，则要求用25MM的黑色地线进行接地。 走线梯上母地线的每个接地点只能接一根馈线，不能两根或多根馈线同接在母地线的同一点上。 检查方法检查方法：目测、手动检查。爱

4、立信机柜安装质量控制爱立信机柜安装质量控制 爱立信机柜安装位置爱立信机柜安装位置 机架的安装位置必须按照设计文件的“无线基站机房设备布置平面图”爱立信机柜安装质量爱立信机柜安装质量机架的安装位置符合设计文件的要求。无线设备机架与DC架之间的距离应大于100mm。机架需注意抗震加固。设备机架的防震加固必须符合中华人民共和国通信行业标准通信设备安装抗震设计规范(YD5059-98) 。无线机架的抗震加固包括：机架顶部加固、机架对墙加固、机架底座加固和机架间加固，所有固定镙钉必须加垫片。机架的安装应端正牢固，垂直偏差不应大于机架高度的1。所有机架都必须离墙大于100mm，列机架须相互靠拢，无线机架间

5、隙不得大于3mm，列内机面平齐，无明显参差不齐现象。所有紧固件必须拧紧 ，同一类螺丝露出的螺帽的长度宜一致。无线机架上的各种部件、模块的标志应正确、清晰、齐全。无线机架的外观要求整洁，不允许有污迹或擦伤痕迹，架内无灰尘。检查方法检查方法：使用水平仪、垂直检测尺检测；轻推机柜有无晃动现象。机架间的电缆机架间的电缆 所有的信号线都要放入走线槽中，走线应保持其顺畅，走线槽外不能有交叉和空中飞线的现象。对于有多余长度的连线，也要放入走线槽中，不能盘放在机架内或机架顶上，要求与强电电缆分开。 当跳线或馈线需要弯曲时，要求弯曲角保持圆滑，其弯曲曲率半径不能小于下表的规定：线线 径径二次弯曲的二次弯曲的半径

6、半径二次弯曲的二次弯曲的半径半径1/2210mm70mm7/8360mm120mm 连到无线机架的电源线要求布放整齐，不能有交叉现象,严禁与信号线捆扎在一起,要求电源线敷设在走线架边上。从7/8馈线到机架连接的馈线截断时，应注意长短合适，不要有太多的余量，尽量做到引下时不绕圈； 光纤应布放在光纤走线管中，两端不能拉得过紧； 每个设备都要与地有良好的接触，不能有松动的现象。连结时无可视的线头； 机柜内部电缆要求整齐、美观，多余的线应顺放人机架中的线槽。由走线架入机柜的线缆须绑扎在垂直固定的角铁上，线两端的接头接触良好，不得有松动现象； 机架内设备单元的安装要求所有的设备单元安装正确、牢固，无损伤

7、、掉漆的现象。安装数量符合设计文件规定，无设备单元的空位应装有面板； 检查方法检查方法：目测、手动检查。4.2.4标签标签要求机架内部和机架之间的所有连线、插头都贴有标签，并注明该连线的起始点和终止点。所有标签（除设备自带外）的格式、尺寸及所用材料必须一致，要求贴填有测试日期、批号的标签； 机架标签要用透明胶粘贴牢固、整齐； 固定各连线的扎带无多余线头，剪切口平齐，扎带应在走线架上均匀分布。 检查方法检查方法：目测、手动检查。室室 内内 接接 地地 联 合 接 地 基站的直流工作地、保护地应接入同一地线排，地线系统采用联合接地 方式。接地电阻要求小于 5 欧姆。可以利用地阻测试仪测量基站地网的

8、 接地电阻是否符合要求。 入 机 房 的 母 地 线 从机房所在楼房的地网单独拉一根截面积 95平方毫米的总地线进机房，接到机房的室内地线排上。 拉进机房的母地线必须直接连到室内地线排上，不能再经过任何设备(如:交流屏)才下地，必须直接落地。 室 内 地 线 排应尽量靠近地线进口。 设备的母地线 要求沿着走线梯布放且用绑带固定在走线梯的边上，其截面积是 35平方毫米。 馈线的母地线 馈线的母地线末端不能与走线梯相连接，并必须做好绝缘处理。 设 备 接 地 设 备 接 地 对于无线机架和其它爱立信设备应用 截面积 25平方毫米的接地线与母地线连接，并用绝缘盒将连接点盖上。 设备与母地线相接方向要

9、求顺着地线排的方向。 走线梯上母地线的每个接地点只能接一个设备，不能两个或多个设备同接在母地线的同一点上。 对于联通机房要求设备地线直接接到室内地线排上室 内 馈 线 接 地要求利用所提供的室内接地件将馈线接头与母地线相连, 连接点牢固，并作绝缘处理,地线应穿出地线地线应穿出地线U型型卡卡2mm左右，以保证接触良好左右，以保证接触良好。 从馈线接头到母地线由一根 16平方毫米的地线连接，按天线下行方向引出后顺着地线排的方向连接。 走线梯上母地线的每个接地点只能接一根馈线，不能两根或多根馈线同接在母地线的同一点上。 所有接地连接件要求有两点压接 不同类型的设备要单独接入地线排(如无线架、电源架、

10、天馈线、AC屏 等)，并在地线排处标明，地线排地线排要用镀锌铜排要用镀锌铜排。天线支撑杆长度：天线支撑杆的长度需要满足WCDMA系统使用的天线的安装需要，并保证天线安装在避雷针的保护范围内，即在避雷针45度保护角之内。另外，对于RBS3418或者RBS3518设备的RRU单元，如果不需要和天线安装在同一根支撑杆上，还需要另外安装支撑杆或者其他固定装置以便安装RRU单元。如果RRU需要和天线安装在同一根支撑杆上，则支撑杆除天线外应预留足够的空间安装RRU单元，且RRU的上方和下方各需要至少700mm的空间，以保证空气的对流，RRU前方需要至少1000mm的操作空间。 天线与跳线的接头应作防水处理

11、。 对于全向天线，要求天线与铁塔塔身之间距离不小于2米；对于定向 线，要求不小于0.5米。 天线之间的隔离度应达到要求。适用于WCDMA 系统。对所有系统之间, TX-TX和TX-RX之间保证30dB隔离度。可以用SiteMaster S120仪表测量天线之间的隔离度是否满足要 求。 对于采用空间分集接收方式的天线系统，其分集接收距离必须符合要 求。 天 线 的 指 向 和 俯 仰 角 对于全向型天线，要求垂直安装；对于方向型天线，其指向和俯仰角要 符合设计文件的规定。 天线的安装环境 天线的主瓣方向附近应无金属物件或楼房阻挡。 天 线 的 支 撑 件 要求楼面负荷满足要求。铁塔、铁杆、天线横

12、担结实牢固，铁杆要垂直，横担要水平。所有的铁件材料都应作防氧化处理。 室室 外外 馈馈 线线 在基站机房和天线支撑杆或铁塔之间，要安装有室外走线梯，并且走线梯要作防氧化处理，走线梯底座要用水泥封堵走线梯底座要用水泥封堵。 馈线的布放要求整齐、美观，不得有交叉、扭曲、裂损情况。 馈线和室外跳线的接头要接触良好并作防水处理，在馈线从馈线口进入机房之前，要求有一个“滴水弯”，“滴水弯滴水弯”进机房前进机房前尽量预留尽量预留10cm左右左右，以防止雨水沿着馈线渗进机房。 外跳线要求沿着天线支撑件固定。并且要求馈线的布放长度适当，以避免室外跳线形成多余的弯曲。 每根馈线在室内和室外都要有标签，注明此馈线

13、的收、发情况以及所属的小区和编号。 馈线夹是用于固定馈线于走线梯上，使馈线走线整齐美观。 室室 外外 接接 地地 基站铁塔，天线支撑杆和室外走线梯等室外设施都要求接地，并且要求接地电阻小于 5 欧姆。 馈 线 接 地 当天线安装在铁塔上时，要求在馈线在下塔拐弯前1.5 米处接地。如果由此接地点到馈线入机房的长度大于20米时，在馈线进机房前再接一次地。 当机房上没有铁塔，天线是固定在支撑杆时，要求馈线在由楼面拐弯下机房前接地。 馈线的接地线要求顺着馈线下行的方向。不允许向上走线，不允许出现“回流”现象。 为了减少馈线的接地线的电感，要求接地线的弯曲角度大于90度，曲率半径大于130毫米。 各小区

14、馈线的接地点要分开，不能多个小区馈线在同一点接地，且每一接地点最多只能连接三条接地线（这样可使接地点有良好的固定）。接地点要求接触良好，不得有松动现象，并作防氧化处理。 避 雷 针 避雷针要求电气性能良好，接地良好。 避雷针要有足够的高度，能保护铁塔上或杆上的所有天线.。即所有室外设施都应在避雷针的 45度保护角之内。 室外地线应接在室外接地系统中，不应引入室内接地系室外地线应接在室外接地系统中，不应引入室内接地系统。统。 天天 馈馈 线线 测测 试试 断开机柜顶某一分集接收跳 线 ，利 用Site Master等仪表对其测 试，所得出的馈线长度与原测 试 记录误差不能大于0.5米，VSWR值

15、应小于1.5,与原测试记录误差不能大于0.1。 业务业务 拨拨 测测 在该站的覆盖 范围内，用手机拨测，检查这个站的业务 交 流 设 备 安 装要求交流设备单元按设计所定的位置安装固定，并且必须接地。 进 机 房 电 源 线要求采用三相交流电进机房，火线的横截面积是 35平方毫米，零线的横截面积是 10平方毫米。布线要求固定于走线梯或线槽中，走线美观、整齐。 整 流 器 安 装整流器的数量及位置要符合设计规定，安装要牢固。 交 流 设 备 安 装要求交流设备单元按设计所定的位置安装固定，并且必须接地。进 机 房 电 源 线要求采用三相交流电进机房，火线的横截面积是 35平方毫米，零线的横截面积

16、是 10平方毫米。布线要求固定于走线梯或线槽中，走线美观、整齐。整 流 器 安 装整流器的数量及位置要符合设计规定，安装要牢固。 直 流 电 缆 对于RBS3206型无线机柜，其直流供电电缆的横截面积要求大于或等于 35平方毫米；对于对于RBS3418型无线机柜，MU其直流供电电缆的横截面积要求16平方毫米，RRU其直流供电电缆的横截面积要求60M内2x10方毫米，大于大于100M其直流供电电缆的横截面积要求大于2x16平方毫米。布线要固定在走线梯上，并与信号线分开走线。安装联通要求电源线为红，蓝两色。熔 丝 开 关所有对无线机柜供电的直流开关要符合爱立信 公司的技术要求，不能采用过大或过小的其它熔丝开关代替。对于 RBS3206型机柜, 3X1要求开关容量为50A；最大开关容量为最大开关容量为150A。对于 RBS3418型机柜, MU要求开关容量为8A；最大开关容量为最大开关容量为15A。RU要求开关容量为32A。 电 池 安 装机房地板的负荷必须满足要求，电池安装位置与设计一致，各节电池之间的连接条要正确牢固。 各节电池之间及电池与电池线的接点不不允许允许涂有黄油；每组电池都安装
