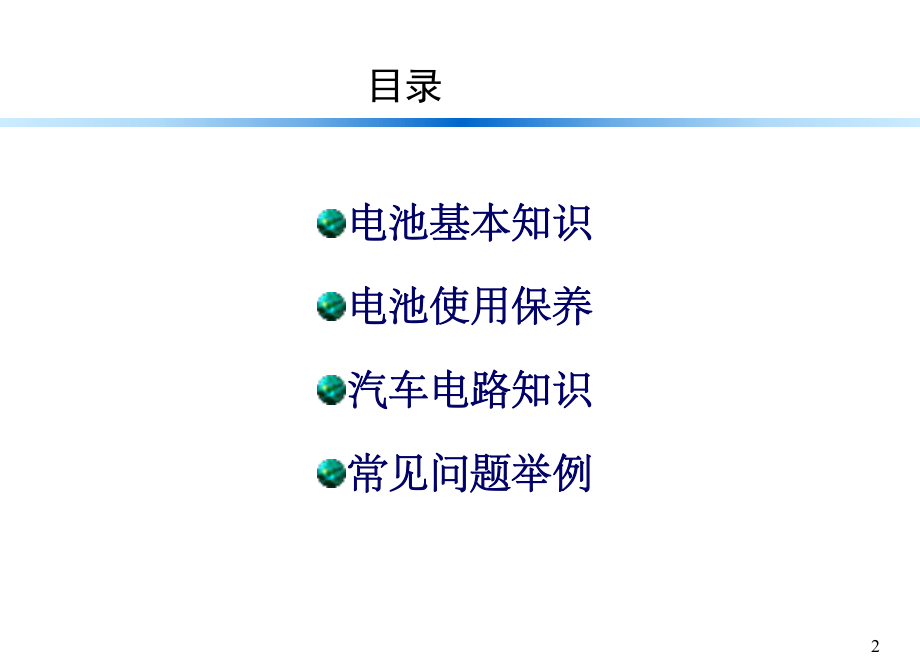

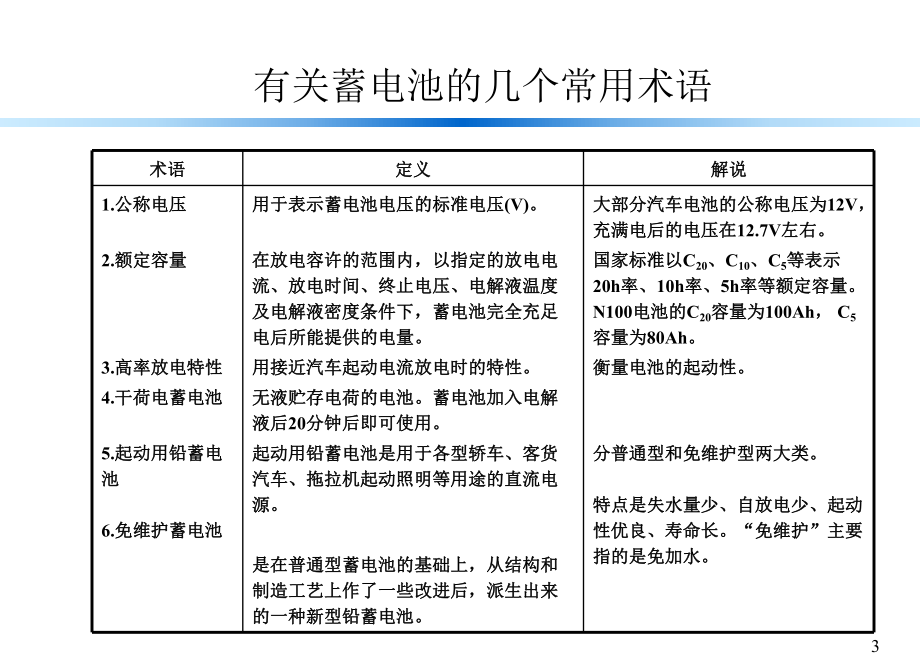

1、1汽车电瓶相关知识2目录 电池基本知识电池基本知识电池使用保养电池使用保养汽车电路知识汽车电路知识常见问题举例常见问题举例3有关蓄电池的几个常用术语术语术语定义定义解说解说1.公称电压公称电压2.额定容量额定容量3.高率放电特性高率放电特性4.干荷电蓄电池干荷电蓄电池5.起动用铅蓄电起动用铅蓄电池池6.免维护蓄电池免维护蓄电池用于表示蓄电池电压的标准电压用于表示蓄电池电压的标准电压(V)。在放电容许的范围内，以指定的放电电在放电容许的范围内，以指定的放电电流、放电时间、终止电压、电解液温度流、放电时间、终止电压、电解液温度及电解液密度条件下，蓄电池完全充足及电解液密度条件下，蓄电池完全充足电后
2、所能提供的电量。电后所能提供的电量。用接近汽车起动电流放电时的特性。用接近汽车起动电流放电时的特性。无液贮存电荷的电池。蓄电池加入电解无液贮存电荷的电池。蓄电池加入电解液后液后20分钟后即可使用。分钟后即可使用。起动用铅蓄电池是用于各型轿车、客货起动用铅蓄电池是用于各型轿车、客货汽车、拖拉机起动照明等用途的直流电汽车、拖拉机起动照明等用途的直流电源。源。是在普通型蓄电池的基础上，从结构和是在普通型蓄电池的基础上，从结构和制造工艺上作了一些改进后，派生出来制造工艺上作了一些改进后，派生出来的一种新型铅蓄电池。的一种新型铅蓄电池。大部分汽车电池的公称电压为大部分汽车电池的公称电压为12V，充满电后
3、的电压在充满电后的电压在12.7V左右。左右。国家标准以国家标准以C20、C10、C5等表示等表示20h率、率、10h率、率、5h率等额定容量。率等额定容量。N100电池的电池的C20容量为容量为100Ah， C5容量为容量为80Ah。衡量电池的起动性。衡量电池的起动性。分普通型和免维护型两大类。分普通型和免维护型两大类。特点是失水量少、自放电少、起动特点是失水量少、自放电少、起动性优良、寿命长。性优良、寿命长。“免维护免维护”主要主要指的是免加水。指的是免加水。4型名讲解5制造批号和充电批号v制造和充电批号中数字的含义：404211年份（2004年）月份（4月份）日期（21日）班别所有电池都
4、标注制造批号。所有电池都标注制造批号。6单电池之构造示意图电池因车型和使用方式不同，而制造成多种规格和形式，但其内部构造原理电池因车型和使用方式不同，而制造成多种规格和形式，但其内部构造原理是相同的。基本构造（单电池）如下图所示：是相同的。基本构造（单电池）如下图所示： v 正负极板正负极板：是产生电能的主体：是产生电能的主体部分。部分。v 电解液电解液：通常选用比重为：通常选用比重为1.28的稀硫酸，起导电作用并参与的稀硫酸，起导电作用并参与电化学反应。电化学反应。v 隔离板隔离板：起隔离作用，防止正：起隔离作用，防止正负极板短路。负极板短路。v 电槽电槽：是容纳极板和电解液的：是容纳极板和
5、电解液的容器。容器。正极板电槽电解液负极板隔离板7车辆并联电路示意图发电机发电机调节器调节器起动机起动机发动机发动机蓄电池蓄电池车灯车灯其他其他 充电充电系统系统起动起动系统系统电源电源电器负荷电器负荷负极接地回路负极接地回路8电瓶原理电瓶原理 铅酸蓄电池的原理与构造（一） .所谓蓄电池即是贮存化学能量，于必要时放出电能的一种电气化学设备。 构成铅蓄电池之主要成份如下： 阳极板(过氧化铅.PbO2)- 活性物质 阴极板(海绵状铅.Pb) - 活性物质 电解液(稀硫酸) - 硫酸(H2SO4) + 水(H2O) 电池外壳 隔离板 9铅蓄电池之原理铅蓄电池之原理 一、铅蓄电池之原理与动作 铅蓄电池
6、内的阳极(PbO2)及阴极(Pb)浸到电解液(稀硫酸)中，两极间会产生2V的电力，这是根据铅蓄电池原理，经由充放电，则阴阳极及电解液即会发生如下的变化： 放电中的化学变化 蓄电池连接外部电路放电时，稀硫酸即会与阴、阳极板上的活性物质产生反应,生成新化合物硫酸铅。经由放电硫酸成分从电解液中释出，放电愈久，硫酸浓度愈稀薄。所消耗之成份与放电量成比例，只要测得电解液中的硫酸浓度，亦即测其比重，即可得知放电量或残余电量10充电中的化学变化充电中的化学变化 充电中的化学变化 由于放电时在阳极板，阴极板上所产生的硫酸铅会在充电时被分解还原成硫酸,铅及过氧化铅,因此电池内电解液的浓度逐渐增加, 亦 即电解液
7、之比重上升，并逐渐回复到放电前的浓度，这种变化显示出蓄电池中的活性物质已还原到可以再度供电的状态，当两极的硫酸铅被还原成原来的活性物质 时，即等于充电结束，而阴极板就产生氢，阳极板则产生氧，充电到最后阶段时，电流几乎都用在水的电解，因而电解液会减少，此时应以纯水补充之。11蓄电池温度与容量蓄电池温度与容量 蓄电池温度与容量 当蓄电池温度降低，则其容量亦会因以下理由而显著减少。 (A)电解液不易扩散，两极活性物质的化学反应速率变慢。 (B)电解液之阻抗增加，电瓶电压下降,蓄电池的5HR容量会随蓄电池温度下降而减少。 因此: (1)冬季比夏季的使用时间短。 (2)特别是使用于冷冻库的蓄电池由于放电
8、量大，而使一天的实际使用时间显著减短。 若欲延长使用时间，则在冬季或是进入冷冻库前，应先提高其温度12电池在车辆上的实际功用车辆使用情形车辆使用情形功用功用引擎起动时引擎起动时电池向马达和点火系统供电电池向马达和点火系统供电引擎在低速（如怠速）运转时引擎在低速（如怠速）运转时电池和发电机同时向用电设备供电电池和发电机同时向用电设备供电引擎中、高速运转时引擎中、高速运转时电池将多余的电能储存起来电池将多余的电能储存起来发电机过载时发电机过载时电池和发电机同时向用电设备供电电池和发电机同时向用电设备供电另外：电池相当于一个大容量的电容，可吸收发电系统的瞬时高压，另外：电池相当于一个大容量的电容，可
9、吸收发电系统的瞬时高压，起到保护电器设备的作用。起到保护电器设备的作用。13成品电池之构造14传统式电池的使用保养5. 请先对电池实施初充电后再使用。6. 充电中保持通风良好。 7. 充电中严禁明火、火花，避免爆炸危险。8. 用清水将电池表面冲洗干净并擦干。1. 使用前应首先阅读使用说明书。2. 撕开铝箔封条。3. 注入统一专用电解液。4. 注液至最高液面线。15传统式电池的使用保养9. 电池保存中请一个月补充电1次。10. 严禁大电流长时间充电。11.普通充电液温不应高于45。12.串联充电是最常用的连接方式。13. 液面降低后，请及时补充蒸馏水至最高液面线。14. 严禁儿童触摸。15. 装
10、车时应先接正极后接负极，避免打火危险。16. 拆卸时应拆负极后拆正极，避免打火危险。16与蓄电池相关的主要电器件及其功用注：随着汽车工业的发展，发电机、整流器、电压调节器往往集成为一个总成部件。注：随着汽车工业的发展，发电机、整流器、电压调节器往往集成为一个总成部件。序号序号名称名称功用功用1发电机发电机汽车电源系统由蓄电池、发电机和调节器组成。发电机汽车电源系统由蓄电池、发电机和调节器组成。发电机是汽车的主要电源，其功用是在发动机怠速转速以上运是汽车的主要电源，其功用是在发动机怠速转速以上运转时，向除起动机以外的所有用电设备供电，同时还向转时，向除起动机以外的所有用电设备供电，同时还向蓄电池
11、充电。目前，绝大部分汽车上采用交流发电机。蓄电池充电。目前，绝大部分汽车上采用交流发电机。2整流器整流器将交流电变为直流电。将交流电变为直流电。3电压调节器电压调节器主要功用是控制发电机的输出电压。主要功用是控制发电机的输出电压。4马达（起动机）马达（起动机） 起动引擎（发动机）。起动引擎（发动机）。17汽车用电池出现动力不足是什么原因？1.电池本身质量问题、保养不当或寿命到期造成故障。电池本身质量问题、保养不当或寿命到期造成故障。2.汽车充电系统故障或其他电器故障。汽车充电系统故障或其他电器故障。3.客户异常使用。（如用电器长时间未关掉等）客户异常使用。（如用电器长时间未关掉等）4.环境影响（如气温低）。环境影响（如气温低）。如果发动机在中速以上运转时，电流表指示放电或充电指示灯亮，说明充电系统有故如果发动机在中速以上运转时，电流表指示放电或充电指示灯亮，说明充电系统有故障。其原因可能为：障。其原因可能为：1.发电机故障，不发电。发电机故障，不发电。2.调节器故障。调节器故障。3.发电机皮带过松或断裂。发电机皮带过松或断裂。4.蓄电池和发电机之间的连接导线有松动或接触不良。蓄电池和发电机之间的连接导线有松动或接触不良。Why ! ?
