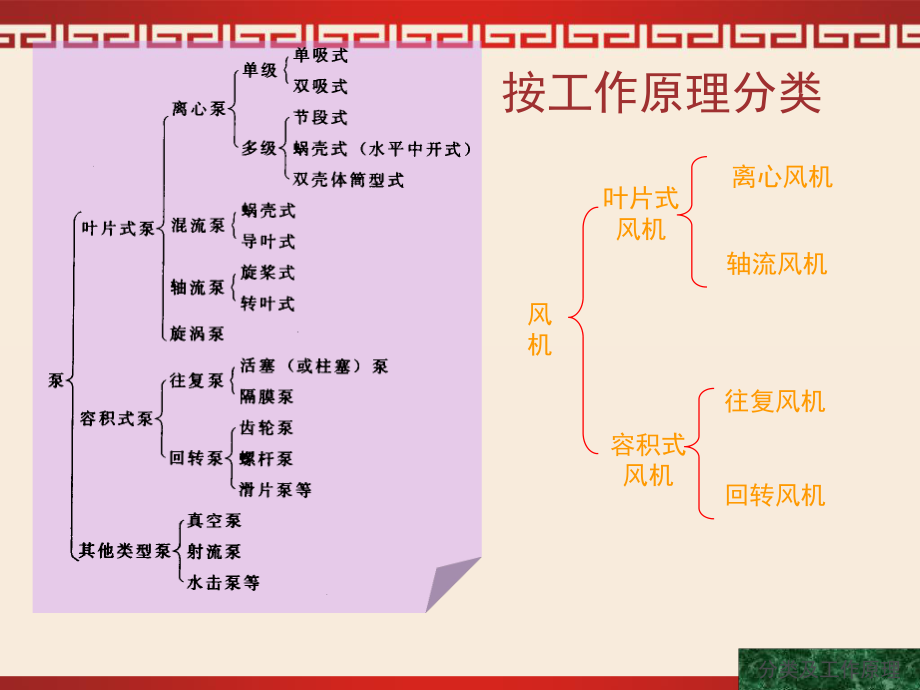

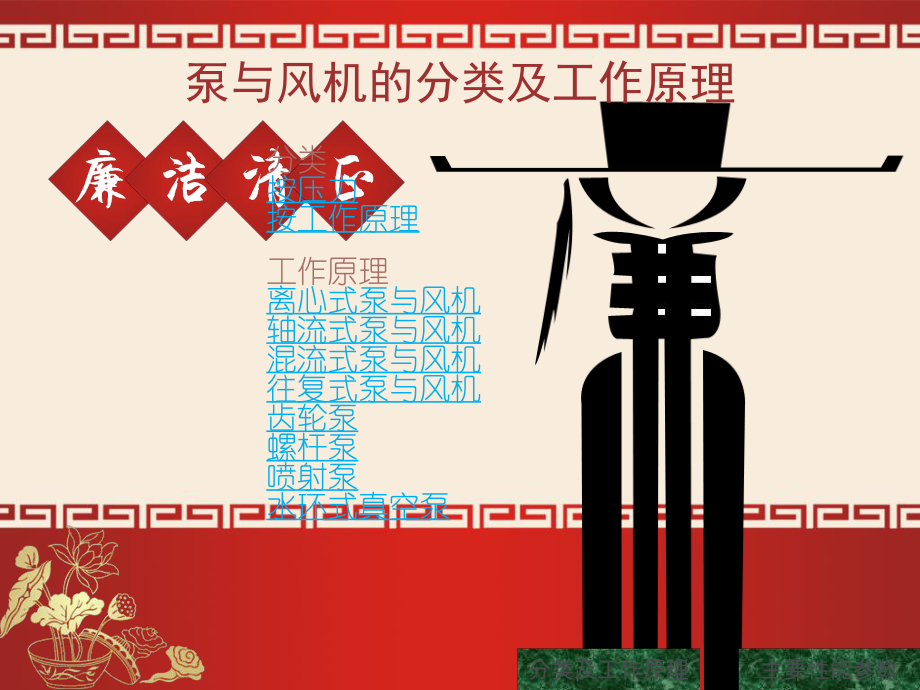

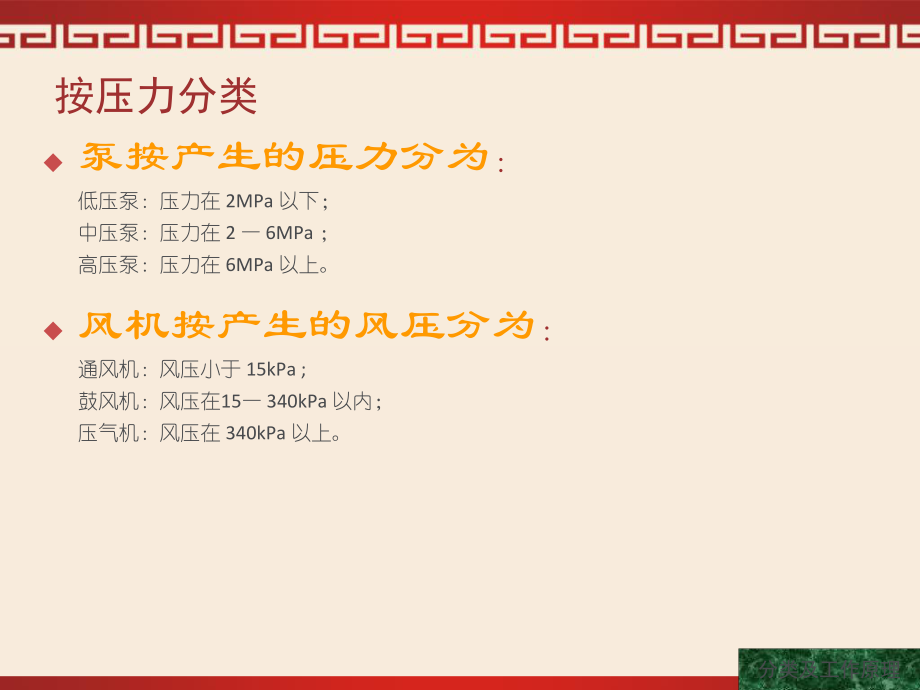

1、泵与风机的分类及工作原理分类按压力按工作原理工作原理离心式泵与风机轴流式泵与风机混流式泵与风机往复式泵与风机齿轮泵螺杆泵喷射泵水环式真空泵分类及工作原理主要性能参数按压力分类u泵按产生的压力分为： 低压泵：压力在 2MPa 以下； 中压泵：压力在 2 一 6MPa ； 高压泵：压力在 6MPa 以上。u风机按产生的风压分为： 通风机：风压小于 15kPa ; 鼓风机：风压在15一 340kPa 以内； 压气机：风压在 340kPa 以上。分类及工作原理按工作原理分类分类及工作原理风机叶片式风机容积式风机轴流风机离心风机往复风机回转风机离心式泵与风机的工作原理离心式泵与风机的工作原理离心式泵与风
2、机的工作原理：叶轮高速旋转时产生的离心力使流体获得能量，即流体通过叶轮后，压能和动能都得到提高，从而能够被输送到高处或远处。分类及工作原理轴流式泵与风机工作原理轴流式泵与风机工作原理 u轴流式泵与风机的工作原理是：旋转叶片的挤压推进力使流体获得能量，升高其压能和动能，。 图 1-5 轴流风机示意图 1-整流罩 2-前导叶 3-叶轮 4-扩散筒 5-整流体 分类及工作原理主要性能参数混流式泵与风机 u流体是沿介于轴向与径向之间的圆锥面方向流出叶轮，部分利用叶型升力，部分利用离心力 u流量较大、压头较高，是一种介于轴流式与离心式之间的叶片式泵与风机 分类及工作原理主要性能参数往复式u这种机械借活塞
3、在汽缸内的往复作用使缸内容积反复变化，以吸入和排出流体u此泵适用于小流量、高压力，电厂中常用作加药泵。 分类及工作原理活塞泵柱塞泵主要性能参数齿轮泵工作原理 u齿轮泵具有一对互相啮合的齿轮u在输油系统中可用作传输、增压泵；在燃油系统中可用作输送、加压、喷射的燃油泵；在一切工业领域中，均可作润滑油泵用。 图 1-9 齿轮泵示意图 1-主动轮 2-从动轮 3-吸油管 4-压油管 分类及工作原理主要性能参数螺杆泵工作原理 u螺杆泵乃是一种利用螺杆相互啮合来吸入和排出液体的回转式泵。螺杆泵的转子由主动螺杆l和从动螺杆2组成。主动螺杆与从动螺杆做相反方向转动，螺纹相互啮合，流体从吸入口进入，被螺旋轴向前
4、推进增压至排出口。 分类及工作原理主要性能参数喷射泵 u将高压的工作流体7，由压力管送人工作喷嘴6，经喷嘴后压能变成高速动能，将喷嘴外围的液体(或气体)带走。此时因喷嘴出口形成高速使扩散室2的喉部吸人室5造成真空，从而使被抽吸流体8不断进入与工作流体7混合，然后通过扩散室将压力稍升高输送出去。u工作流体可以为高压蒸汽，也可为高压水，前者称为蒸汽喷射泵，后者称为射水抽气器。在电厂中都可用作抽出凝汽器中的空气。分类及工作原理主要性能参数水环式真空泵u叶轮偏心地安装在泵体内。叶轮旋转时，液体受到离心力的作用，在泵体内壁形成一个旋转的液环，叶轮端面与分配器之间被液体密闭，叶轮在前半转（此时经过吸气）的
5、旋转过程中密封的空腔容积逐渐扩大，气体由吸气孔吸入；在后半转（此时经过排气）的旋转过程中密封容积逐渐缩小，气体从排气孔排出，完成一个抽气过程。为了保持恒定的水环，在运行过程中必须连续向泵内供水。 分类及工作原理主要性能参数泵与风机的主要性能参数u流量u能头 (泵称为扬程)H或压头(风机称为全压或风压)u功率和效率u转速n 泵与风机轴每分钟的转速，r/minu泵还有表示汽蚀性能的参数，即汽蚀余量或吸上真空高度。这些参数反映了泵与风机的整体性能。 u习题1u习题2分类及工作原理主要性能参数流量流量u流量是指单位时间内所输送的流体数量。u它可以用体积流量qv表示，也可以用质量流量qm 表示。体积流量
6、的常用单位为m3s或m3h，质量流量的常用单位为kgs或th。u质量流量与体积流量的关系为 qm=qv主要性能参数能头能头u泵的能头称为扬程，系指单位重量液体通过泵后所获得的能量，即流体从泵进口断面l一1到泵出口断面22所获得的能量增加值，则水泵的扬程为主要性能参数功率和效率主要性能参数原动机传动装置泵与风机原动机配套功率 PM=kPg原动机功率 Pg=P/tm轴功率 Pe=P/有效功率 Pe=gqvH/1000 =qv/1000传动效率tm泵与风机效率u1、某台IR125-100-315型热水离心泵的流量为240 m/h，扬程为120m，泵效率为77，热水温度为80，密度为970kg/m，试
7、计算该泵有效功率和轴功率的大小。u解： （m3/s）u该泵有效功率为： kWu该泵轴功率为： kW06667. 03600240Vq1 .76100012006667. 081. 99701000HgqPVe9 .9877. 01 .76ePP主要性能参数u2、某锅炉给水泵进口压力表读数为0.7MPa，该压力表的安装高度为1m；出口压力表读数为17.7MPa，该压力表的安装高度为9m，给水的密度取950kg/m。试计算给水泵的扬程。u提示：本题可以忽略泵进、出口的高度差、给水密度差和速度差，但应考虑进出口压力表的表位差。u解：该给水泵的扬程为：)m(.18321981995010707176zgppHgg主要性能参数谢谢大家！THANKS
