1、机械制图课程标准所属系部：适用专业：汽车运用技术课程编号：02019课程类型：专业基础课程1 .课程定位机械制图是汽车类专业的一门专业基础课，是从事机械、机电等岗位工作的必修课程，其功能是培养学生按照机械制图国家标准识读、绘制机械图样的能力，为今后学习专业核心课做前期准备。后续课程：机械基础、汽车构造与拆装技术、汽车使用与维护等专业基础课程以及发动机机械系统检测诊断与修复、汽车传动系统检测诊断与修复汽车行驶、转向和制动系统检测诊断与修复、汽车电路和电子系统检测诊断与修复等专业核心课程。该课程的总学时建议为64课时，4学分。2 .课程目标2.1 课程总目标通过本课程的学习，学生应具有正确使用绘图

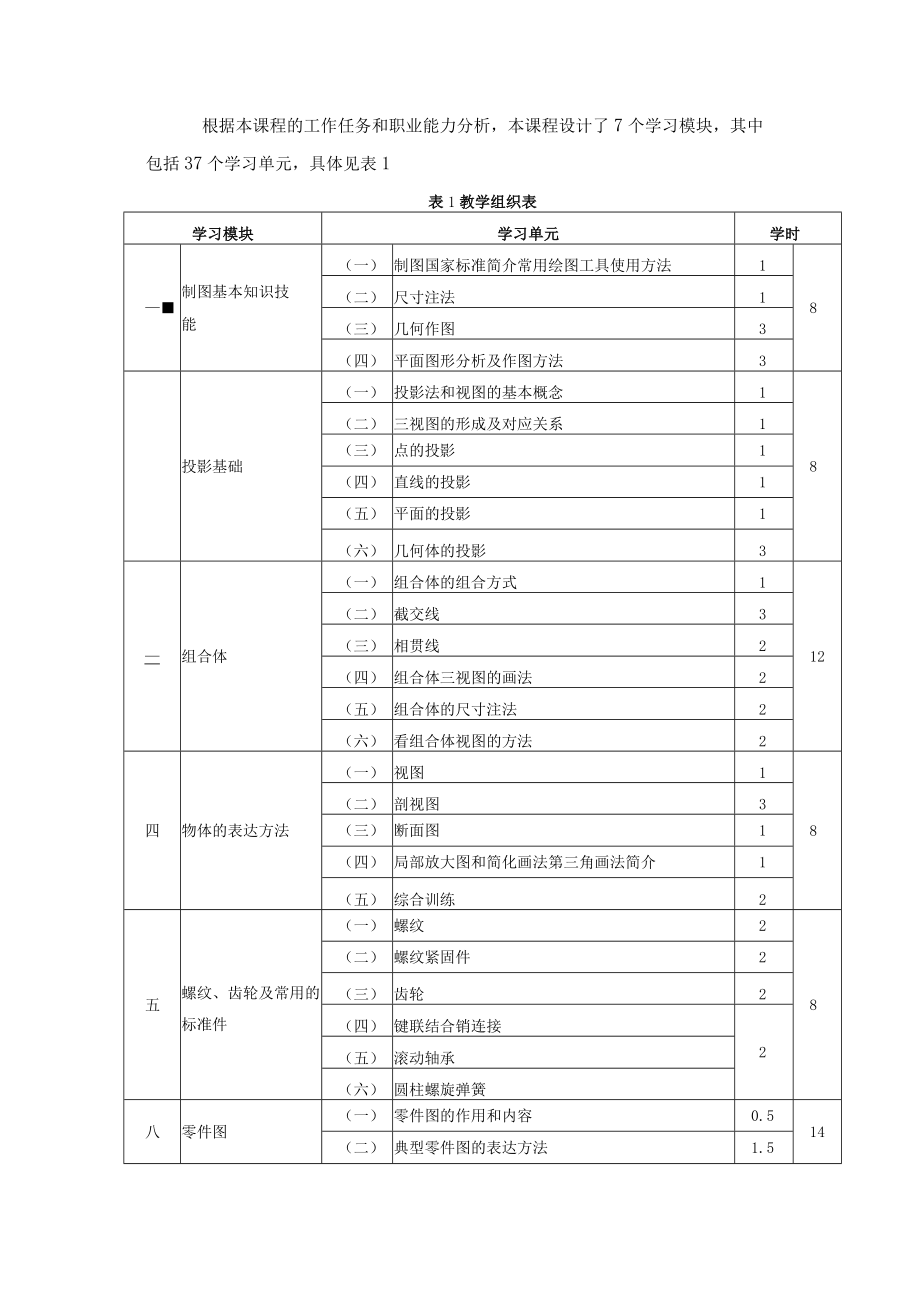

2、工具、技术测量工具、拆卸工具等能力；具有正确使用机械制图国家标准等手册的能力；具有空间想象力和空间构思的初步能力；具有绘制和阅读机械图样的能力。2.2 课程具体目标具体职业能力培养目标：(1)能用正投影法图示空间物体的基本理论和方法；(2)具有正确地使用绘图仪器画图和徒手画图的方法，并具有较高的绘图技能和技巧；(3)了解计算机绘图的方法，并具有绘制较简单图形的能力。(4)能根据国家标准的规定，运用所学的基本理论、基本知识和基本技能，绘制和识读中等复杂程度的零件图和装配图；(5)培养和发展学生的空间想象能力和空间思维能力；(6)培养学生具有耐心细致的工作作风和严肃认真的工作态度。3 .教学组织根
3、据本课程的工作任务和职业能力分析，本课程设计了7个学习模块，其中包括37个学习单元，具体见表1表1教学组织表学习模块学习单元学时制图基本知识技能（一）制图国家标准简介常用绘图工具使用方法18（二）尺寸注法1（三）几何作图3（四）平面图形分析及作图方法3投影基础（一）投影法和视图的基本概念18（二）三视图的形成及对应关系1（三）点的投影1（四）直线的投影1（五）平面的投影1（六）几何体的投影3组合体（一）组合体的组合方式112（二）截交线3（三）相贯线2（四）组合体三视图的画法2（五）组合体的尺寸注法2（六）看组合体视图的方法2四物体的表达方法（一）视图18（二）剖视图3（三）断面图1（四）局部
4、放大图和简化画法第三角画法简介1（五）综合训练2五螺纹、齿轮及常用的标准件（一）螺纹28（二）螺纹紧固件2（三）齿轮2（四）键联结合销连接2（五）滚动轴承（六）圆柱螺旋弹簧八零件图（一）零件图的作用和内容0.514（二）典型零件图的表达方法1.5（三）零件图的尺寸标注2（四）零件图上技术要求的注写6（五）零件上常见的工艺结构零件测绘2（六）读零件图2七装配图（一）装配图的表达方法16（二）装配图的尺寸标注、技术要求及零件编号1（三）装配结构简介装配体测绘2（四）读装配图和拆画零件图24 .教学内容及要求根据学习单元（工作任务）中知识要求和技能要求，将整个知识体系按学习单元（工作任务）为单位，按
5、能力要求进一步下分为知识点和技能点，具体如下:模块一制图基本知识技能学习单元（一）制图国家标准简介学时1教学目标1 .熟悉技术制图与机械制图国家标准中有关幅面格式、比例、字体、图线等基本规定2 .掌握尺规图作业1线型练习的基本方法教学内容知识点技能点1.图纸幅面和格式2.比例3.字体4.图线1 .能正确使用一般的绘图工具和仪器2 .尺规图作业一一线型练习学习单元（二）尺寸注法学时1教学目标L熟悉技术制图与机械制图国家标准中有关尺寸的基本规定2.完成简单平面图形的尺寸标注教学内容知识点技能点L标注尺寸的基本规则2.尺寸的组成3.常用的尺寸注法1 .尺寸注法练习2 .给简单平面图形标注尺寸学习单元
6、（三）几何作图学时3教学目标掌握常用的几何作图方法教学内容知识点技能点L圆的等分及作正多边形2 .圆弧连接3 .作圆弧的切线4 .斜度和锥度1 .完成等分线段练习2 .完成圆弧连接的练习3 .完成斜度和锥度的画法练习学习单元（四）平面图形分析及作图方法学时3教学目标1 .能正确的对平面图形进行尺寸分析、线段分析2 .能掌握平面图形的绘图方法和步骤教学内容知识点技能点1 .尺寸分析2 .线段分析尺规图作业一一抄画零件轮廓图形模块二投影基础学习单元（一）投影法和视图的基本概念学时1教学目标建立投影法的概念，掌握正投影法的基本原理和正投影的基本性质教学内容知识点技能点L投影法2 .正投影的基本性质3
7、 .视图的基本概念学习单元（二）三视图的形成及对应关系学时1教学目标掌握三视图的形成及“三等”规律，并能运用正投影法绘制简单立体的三视图教学内容知识点技能点1 .三投影面体系的建立2 .三视图的形成3 .三视图之间的对应关系及投影规律1 .三视图练习作业2 .根据简单体木模画出三视图学习单元（三）点的投影学时1教学目标掌握点在三投影面体系中的投影特性教学内容知识点技能点L点的投影规律2.点的投影与直角坐标的关系点的投影练习学习单元（四）直线的投影学时1教学目标掌握直线在三投影面体系中的投影特性掌握在直线上取点的作图方法教学内容知识点技能点1 .直线的三面投影2 .各种位置直线的投影特性3 .属
8、于直线的点直线的投影练习学习单元（五）平面的投影学时1教学目标掌握平面在三投影面体系中的投影特性掌握在平面上取点、取直线的作图方法教学内容知识点技能点L平面的表示法2 .各种位置平面的投影特性3 .平面内的直线和点平面的投影练习学习单元（六）几何体的投影学时3教学目标掌握几何体的投影特性掌握在几何体表面上取点、取直线的作图方法教学内容知识点技能点L平面立体棱柱2.平面立体棱锥3 .曲面立体圆柱4 .曲面立体圆锥5 .曲面立体圆球几何体的投影练习3.两点的相对位置3.两点的相对位置模块三组合体学习单元（一）组合体的组合方式学时1教学目标理解形体分析法的含义，掌握组合体的组合方式教学内容知识点技能
9、点1 .组合体的构成2 .组合体相邻表面的连接关系组合体组合方式的练习学习单元（二）截交线学时3教学目标熟悉截交线的投影特性，掌握求作截交线的1基本方法教学内容知识点技能点L平面切割平面立体棱柱2 .平面切割曲面立体圆柱3 .平面切割曲面立体圆锥4 .平面切割曲面立体圆球立体表面截交线的练习学习单元（三）相贯线学时2教学目标熟悉相贯线的投影特性，掌握求作相贯线供J基本方法教学内容知识点技能点1 .圆柱与圆柱正交利用投影的积聚性求相贯线2 .圆柱与圆柱正交时相贯线的变化及相贯线的简化画法3 .内相贯线的画法4 .相贯线的特殊情况为平面曲线5 .相贯线的特殊情况为直线立体表面相贯线的练习学习单元（
10、四）组合体三视图的画法学时2教学目标掌握绘制组合体三视图的方法教学内容知识点技能点1.形体分析2.视图选择能根据组合体的立体图画出三视图学习单元（五）组合体的尺寸注法学时2教学目标掌握组合体三视图尺寸标注的方法，基本达到完整、准确、清晰的要求教学内容知识点技能点1 .基本几何体的尺寸注法2 .尺寸标注的基本要求正确性3 .尺寸标注的基本要求完整性4 .尺寸标注的基本要求清晰性5 .常见结构的尺寸注法标注轴承座尺寸1 .组合体尺寸标注练习2 .根据立体图画组合体的三视图并标注尺寸学习单元（六）看组合体视图的方法学时2教学目标初步掌握看组合体视图的方法，具备初步的看图能力教学内容知识点技能点】.看
11、图的基本要领将几个视图联系起来看2 .看图的基本要领视图中图线和线框的含义3 .看图的方法和步骤形体分析法4 .看图的方法和步骤线面分析法5 .由两视图补画第三视图6 .补画视图中的漏线1 .组合体三视图看图练习2 .尺规图作业一一根据立体图画组合体三视图，并标注尺寸模块四物体的表达方法学习单元（一）视图学时1教学目标掌握视图的基本概念、定义、规定画法、标注方法和使用条件教学内容知识点技能点1.基本视图视图的练习2.向视图3.局部视图学习单元（二）剖视图学时3教学目标掌握剖视图的基本概念、定义、规定画法、标注方法和使用条件教学内容知识点技能点1 .剖视图的基本概念2 .画剖视图时应注意的问题3
12、 .部视图的种类一一全剖视图4 .部视图的种类一一半剖视图5 .部视图的种类一一局部剖视图6 .剖视图中的规定画法剖视图的练习学习单元（三）剖面图学时1教学目标掌握剖面图的基本概念、定义、规定画法、标注方法和使用条件教学内容知识点技能点1 .移出断面图2 .重合断面图断面图的练习学习单元（四）局部放大图和简化画法学时1教学目标了解局部放大图和常用的简化表示法解第三角画法的基本内容教学内容知识点技能点1 .局部放大图2 .简化画法3 .第三角画法简介学习单元（五）综合训练学时2教学目标能初步运用各种表达方法，比较完整、清晰地表达物体内、外结构形状教学内容知识点技能点尺规图作业一一表达方法综合练习模块五螺纹、齿3除及常用的标准件学习单元（一）螺纹学时2教学目标掌握螺纹的规定画法、代号和标注方法教学内容知识点技能点1 .螺纹的要素2 .螺纹的规定画法3 .螺纹的标记及标注1 .螺纹画法的练习2 .螺纹标注的练习学习单元（二）螺纹紧固件学时2教学目标掌握螺栓联接的简化画法和标记，了解螺村;联接和螺钉联接的简化画法。教学内容知识点技能点1 .螺纹紧固件的规定标记2 .螺栓联接的画法3 .螺柱、螺钉联接画法简介1 .查表确定标准件尺寸2 .螺纹紧固件的联接画法3 .尺规图作业一螺栓联接学习单元（三）齿轮学时2教学目标基本掌握直齿圆柱齿
