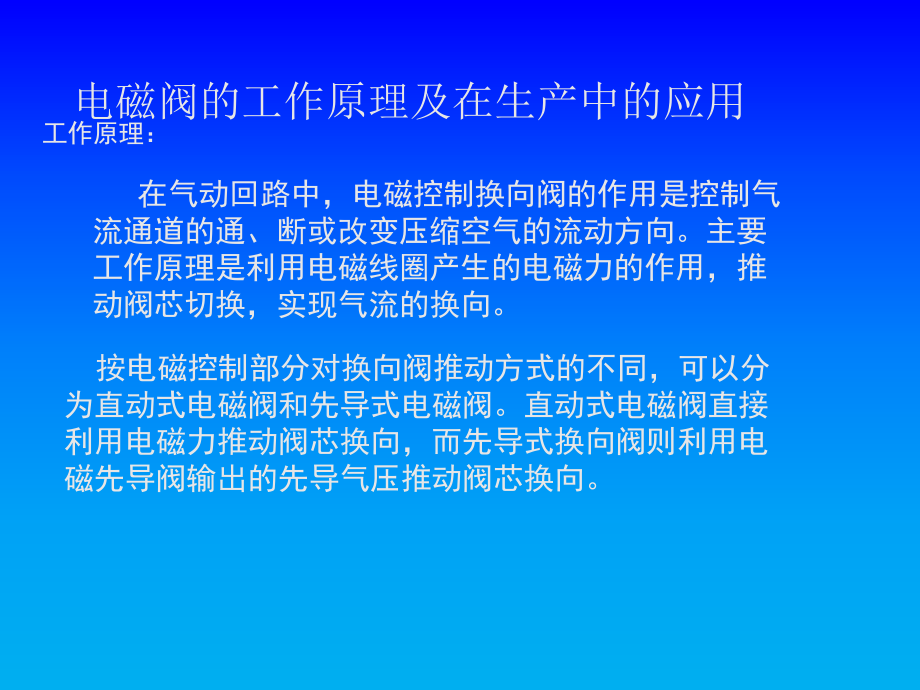

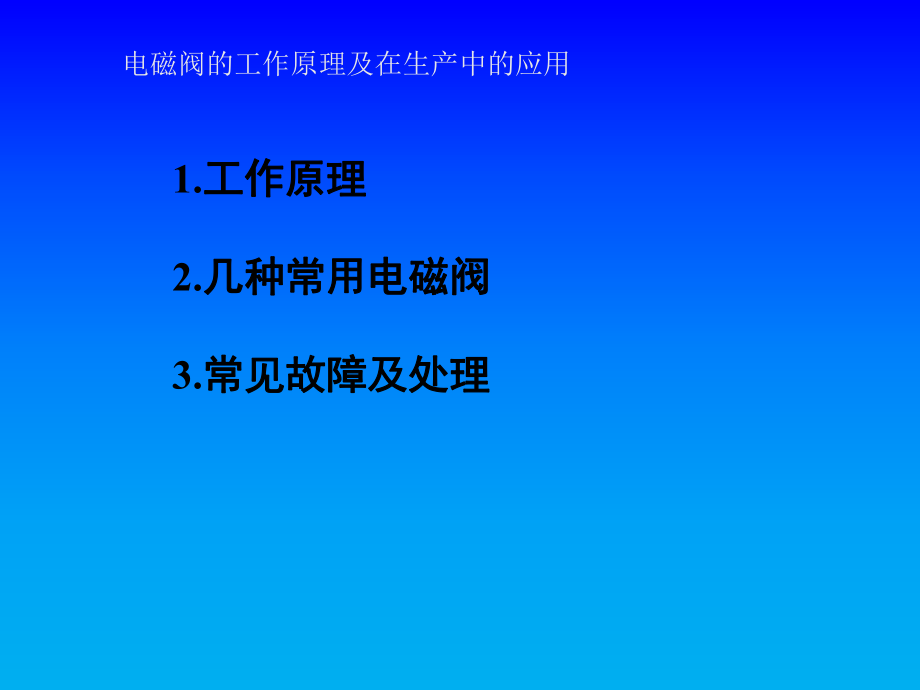

1、电磁阀的工作原理及应用电磁阀的工作原理及应用电磁阀的工作原理及在生产中的应用1.工作原理工作原理2.几种常用电磁阀几种常用电磁阀3.常见故障及处理常见故障及处理电磁阀的工作原理及在生产中的应用工作原理： 在气动回路中，电磁控制换向阀的作用是控制气流通道的通、断或改变压缩空气的流动方向。主要工作原理是利用电磁线圈产生的电磁力的作用，推动阀芯切换，实现气流的换向。 按电磁控制部分对换向阀推动方式的不同，可以分为直动式电磁阀和先导式电磁阀。直动式电磁阀直接利用电磁力推动阀芯换向，而先导式换向阀则利用电磁先导阀输出的先导气压推动阀芯换向。电磁阀的工作原理及在生产中的应用直动式电磁阀：直接控制式电磁阀原
2、理 直接控制式电磁阀外型 二位二通阀 当线圈带电时活塞右移，A、P通，流体流过，断电时，A，P不通，流体不能流过。备注：阀上主流囗的数目称为通,阀芯与阀体间的相对应位置称为位 通电时，活塞移动B、P通，A、P不通，流体流过B、P。断电时A、P通，B、P不通，流体流过A、P。 左线圈通电时A、P通A、O闭，右线圈通电时A、O通，A、P闭，都断电时A、P和A、O都闭。 左线圈通电时A、P通B、O通，右线圈通电时A、O通，B、P通，都断电时A、P和B、O都闭。常见故障以及原因电磁阀通电不动作 1.无电压、压降过大或电压不正确。 2.线圈烧毁，线圈电阻为短路或断路。 3. 进口压力太小，不满足最小操作
3、压差要求（对于先导式操作结构） 4. 流量太小，尤其是大流量阀（316 & 344316 & 344系列）。 5.杂质卡死或堵塞。 6.缺少零件或零件损坏、锈蚀。 7. 零件安装不正确或不到位。常见故障以及原因二、给压后发现泄漏或不复位 1.杂质造成堵塞或卡死导致开关不到位。2.进口压力太小或太大，不满足压差要求。3.流量太小，不能在瞬间将阀杆或活塞推到位，尤其是大流量阀（316 &344316 &344系列）。 4. 电磁阀进出口方向装反。5.对于3 3，4 4，5 5通先导式电磁阀，出气口必须连接气缸或用丝堵堵住，形成闭合回路。6.缺少零件、密封件划伤或损常见故障以及原因三、电磁阀通电时有较大噪音 1.杂质堵塞或卡住，使得阀芯移动不到位。2.电源电压不正确，ACAC与DCDC通常不可互换。 3.屏蔽环损坏或脱落（ACAC结构）。4. 零件变形或松动，或没有装配到位。5.电磁阀装反方向。
