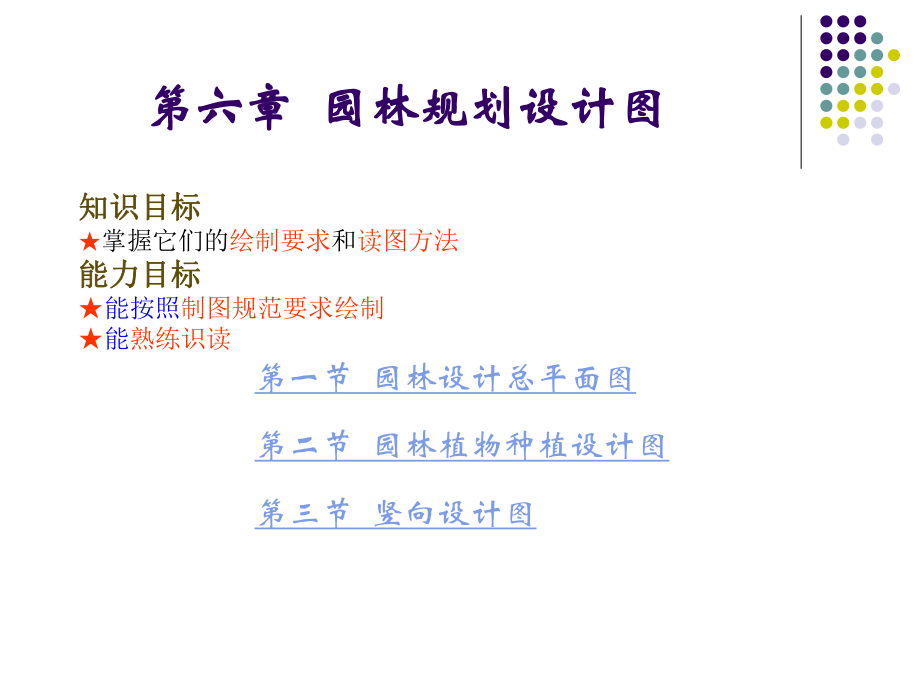

1、第六章第六章 园林规划设计图园林规划设计图第一节 园林设计总平面图第二节 园林植物种植设计图第三节 竖向设计图知识目标知识目标掌握它们的绘制要求和读图方法能力目标能力目标能按照制图规范要求绘制能熟练识读 第一节园林设计平面图第一节园林设计平面图 一、内容与用途一、内容与用途 园林设计平面图是表现规划范围内的各种造园要素(如地形、山石、水体、建筑、植物及园路等)布局位置的水平投影图,它是反映园林工程总体设计意图的主要图纸,也是绘制其它图纸及造园施工的依据。图图6-1.二、绘制要求二、绘制要求 由于总平面图的比例一般较小,所以设计者的设计意图是采用“图例”来表达的。1园林要素表示法园林要素表示法(

2、1)地形)地形 在总平面图中要表明设计地形和原有地形的状态(等高线表示)。设计地形等高线用细实线细实线绘制,原地形等高线用细虚线细虚线绘制,设计平面图中等高线可以不注高程。(2 2)园林建筑)园林建筑要表示建筑物的形状、位置、朝向以及附属设施等。在大比例尺图纸中,对有门窗的建筑,可采用通过窗台以上部位的通过窗台以上部位的水平剖面图水平剖面图来表示,对没有门窗的建筑,采用通过支撑柱部位的水平剖面图来表示。用粗实线粗实线画出断面轮廓,用中实线中实线画出其它可见轮廓,用粗实线粗实线画出外轮廓,用细实线细实线画出屋面,对花坛、花架等建筑小品用细实线画出投影轮廓。 在小比例图纸中(11000以上),只须

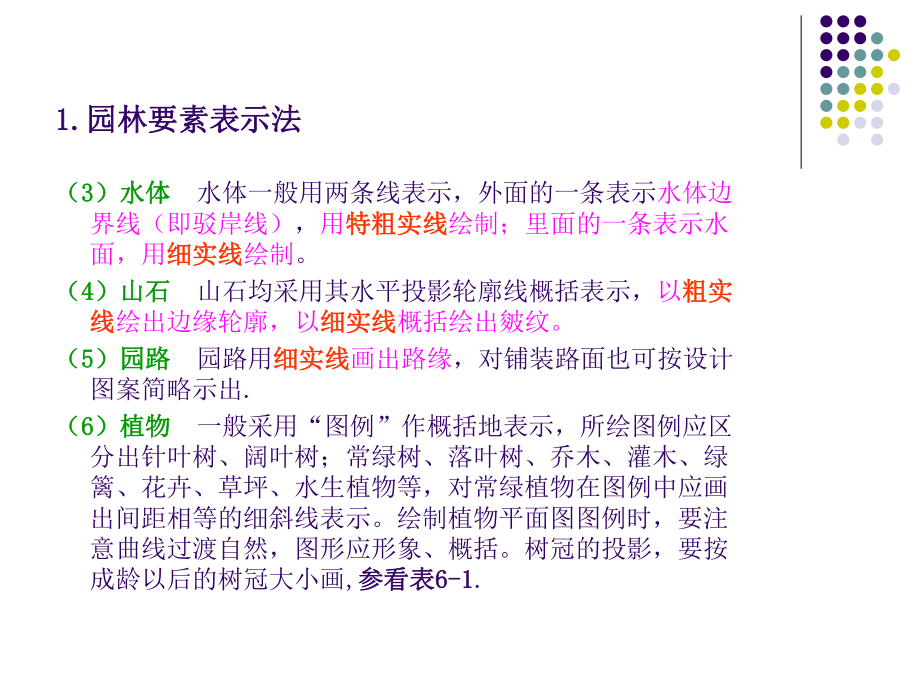

3、用粗实线画出水平投影外轮廓线。建筑小品可不画。1.1.园林要素表示法园林要素表示法(3 3)水体)水体水体一般用两条线表示,外面的一条表示水体边界线(即驳岸线),用特粗实线特粗实线绘制;里面的一条表示水面,用细实线细实线绘制。(4 4)山石)山石山石均采用其水平投影轮廓线概括表示,以粗实粗实线线绘出边缘轮廓,以细实线细实线概括绘出皴纹。(5 5)园路)园路园路用细实线细实线画出路缘,对铺装路面也可按设计图案简略示出.(6 6)植物)植物一般采用“图例”作概括地表示,所绘图例应区分出针叶树、阔叶树;常绿树、落叶树、乔木、灌木、绿篱、花卉、草坪、水生植物等,对常绿植物在图例中应画出间距相等的细斜线

4、表示。绘制植物平面图图例时,要注意曲线过渡自然,图形应形象、概括。树冠的投影,要按成龄以后的树冠大小画,参看表参看表6-16-1. 表6-1 树冠直径树种孤立树高大乔木中小乔木常绿大乔木锥形幼树花灌木绿 篱冠径101551037482313宽0.51.52 2编制图例说明编制图例说明 风景园林图例图示标准(CJJ6795)中图例是常用图例,如果再使用其它图例,可依据编制图例的原则和规律进行派生,同时在图纸中适当位置画出并注明各图例含义。为了使图面清晰,便于阅读,对图中的建筑应予以编号,然后再注明相应的名称.3 3标注定位尺寸或坐标网标注定位尺寸或坐标网 设计平面图中定位方式有两种,一种是规则式

5、,根据原有景物定位,标注新设计的主要景物与原有景物之间的相对距离,另一种是自然式,采用直角坐标网定位。 直角坐标网有建筑坐标网建筑坐标网和测量坐标网测量坐标网两种标注方式。建筑坐标网是以工程范围内的某一点为“零”点,再按一定距离画出网络,水平方向为B轴,垂直方向为A轴,便可确定网格坐标。测量坐标网是根据造园所在地的测量基准点的坐标,确定网格的坐标,水平方向为y轴,垂直方向为x轴,如图61所示。坐标网格用细实线细实线绘制。4 4绘制比例、风向玫瑰图或指北针,注写标题栏绘制比例、风向玫瑰图或指北针,注写标题栏 为便于阅读,总平面图中宜采用线段比例尺,线段比例尺可绘制为不同形式,如图62所示。风玫瑰

6、图或指北针、标题栏根据第二章所讲格式绘制。图62比例尺 5书写设计说明书写设计说明 为了更清楚的表达设计意图,必要时总平面图上可书写说明性文字,如图例说明、公园的方位、朝向、占地范围、地形、地貌、周围环境及建筑物室内外绝对标高等。 有时为了增加说明性,扩大艺术感染力,往往在设计平面图的基础上,根据设计者的构思再绘制出立面图、剖面图和鸟瞰图,如图63、64、65所示,从而对总设计作进一步说明。三、三、 园林设计平面图的阅读园林设计平面图的阅读 1 1看图名、比例、设计说明及风向玫瑰图或指北针看图名、比例、设计说明及风向玫瑰图或指北针 了解设计意图和工程性质,设计范围和朝向等。沈芳园是作为中国沈阳

7、和日本札幌两个友好城市互赠纪念而建立起来的。庭院按照中国传统园林形式手法进行设计,由中日双方施工。它建造精细,比例得体,古典的亭榭雍容华贵,山石水体,情趣映然,配以草坪树木颇具我国北方皇家园林特点。图61所示是一个东西长50m左右,南北宽35m左右的某处小游园,主入口位于北侧。 2 2看等高线和水位线看等高线和水位线 了解游园的地形和布局情况,从图61可见,该园水池设在游园中部,东、南、西侧地势较高,形成外高内低的封闭空间。 3 3 看图例和文字说明看图例和文字说明 明确新建景物的平面位置,了解总体布局情况。由图可见,该园布局以水池为中心,主要建筑为南部的水榭和东北部的六角亭,水池东侧设拱桥一

8、座,水榭由曲桥相连,北部和水榭东侧设有景墙和园门,六角亭建于石山之上,西南角布置石山、壁泉和石洞各一处,水池东北和西南角布置汀步两处,桥头、驳岸处散点山石,入口处园路以冰纹路为主,点以步石,六角亭南、北侧设台阶和山石蹬道,南部布置小径通向园外。植物配置,外围以阔叶树群为主,内部点缀孤植树和灌木。 4 4看坐标或尺寸标注看坐标或尺寸标注 根据坐标或尺寸查找施工放线的依据。某游园设计平面图某游园设计平面图1.园门2.水榭3.六角亭4.桥5.景墙6.壁泉7.石洞图61某游园设计平面图表表6-2苗木统计表苗木统计表编号树种单位数量规格出圊年龄备注干径cm 高度m 1垂柳Salix babylonica

9、株4532白皮松Pinus bungeana株8883油松Pinus tabulaeformis株14884五角枫Acer mono株9445黄栌Cotinus coggygria株9446悬铃木Platanus orienfalis株4447红皮云杉P.koraiensis株4888冷杉Abies hclophylla株41010立面图及剖面图立面图及剖面图图63某游园北立面图图64某游园剖面图鸟瞰鸟瞰图图图65某游园鸟瞰图第二节园林植物种植设计图第二节园林植物种植设计图一、内容与用途一、内容与用途 园林植物种植设计图是表示植物种植位置、种类、数量、规格及种植类型的平面图,是组织种植施工和养

10、护管理、编制预算的重要依据。二、绘制要求与绘制方法二、绘制要求与绘制方法1 1种植设计平面图种植设计平面图 在设计平面图上,绘出建筑、水体、道路及地下管线等位置,其中水体边线用粗实线粗实线,沿水体边界线内侧用细实线细实线表示出水面,建筑用中中实线实线,道路用细实线细实线,地下管道或构筑物用中虚线中虚线。 (1)自然式种植设计图 宜将各种植物按平面图中的图例,绘制在所设计的种植位置上,并应以圆点示出树干位置。树冠大小按成龄后冠幅绘制。为了便于区别树种,计算株数,应将不同树种统一编号,标注在树冠图例内,如图如图6 66 6所示。 (2)规则式种植设计图 对单株或丛植的植物宜以圆点表示种植位置,对蔓

11、生和成片种植的植物,用细实线细实线绘出种植范围,草坪用小圆点表示,小圆点应绘得有疏有密,凡在道路、建筑物、山石、水体等边缘处应密,然后逐渐变疏。对同一树种在可能的情况下尽量以粗实线连接起来,并用索引符号逐树种编号,索引符号用细实线细实线绘制,圆圈的上半部注写植物编号、下半部注写数量,尽量排列整齐使图面清晰,如图如图6 67 7所示。 2 2编制苗木统计表编制苗木统计表: 植物规格应根据植物类别表示。一般地,阔叶树用胸径胸径d d(厘米)(厘米)表示;针叶树用高度高度H H(m m)表示;灌木用灌幅直径(灌幅直径(m m)表示;草坪用面积(面积(m2m2)表示。有些灌木用分支数表示。 在图中适当

12、位置,列表说明列表说明所设计的植物编号、树种名称、拉丁文名称、单位、数量、规格、出圃年龄等。如表62所示为图66所附苗木统计表苗木统计表。3 3标注定位尺寸标注定位尺寸 自然式植物种植设计图,宜用与设计总平面图、竖向设计图同样大小的坐标网确定种植位置,规则式植物种植设计图,宜相对某一原有地上物,用标注株行距的方法,确定种植位置,如图67所示。4 4绘制种植详图绘制种植详图 必要时按苗木统计表中编号(即图号)绘制种植详图,说明种植某一种植物时挖坑、覆土、施肥、支撑等种植施工要求,见种植详图(图68)。5 5绘制比例、风玫瑰图或指北针,主要技术要求绘制比例、风玫瑰图或指北针,主要技术要求。三、三、

13、种植设计图的阅读种植设计图的阅读 阅读植物种植设计图用以了解工程设计意图、绿化目的及其所达效果,明确种植要求,以便组织施工和作出工程预算,阅读步骤如下。 1 1看标题栏、比例、风玫瑰图或方位标看标题栏、比例、风玫瑰图或方位标 明确工程名称、所处方位和当地主导风向。 2 2看图中索引编号和苗木统计表看图中索引编号和苗木统计表 根据图示各植物编号,对照苗木统计表及技术说明,了解植物种植的种类、数量、苗木规格和配置方式。如图66所示,游园周围以油松、白皮松、黄栌、银杏、五角枫等针叶、阔叶乔木为主配以黄刺玫、紫丁香等灌木。西北角种植黄栌5株,五角枫2株,以观红叶。东北、西南假山处配植油松11株,与山石

14、结合显得古拙。六角亭后配植悬柃木4株,形成高低层次。中部沿驳岸孤植垂柳4株,形成垂柳入水之势。 3 3看植物种植定位尺寸看植物种植定位尺寸 明确植物种植的位置及定点放线的基准。 4 4看种植详图看种植详图 明确具体种植要求,组织种植施工。 自然式种植设计图自然式种植设计图图66自然式种植设计图规则式种植设计图规则式种植设计图图67规则式种植设计图种植详图种植详图图68 种植详图 第三节第三节 竖向设计图竖向设计图 一、内容与用途一、内容与用途 竖向设计图是根据设计平面图及原地形图绘制的地形详图,它借助标注高程的方法,表示地形在竖直方向上的变化情况,它是造园时地形处理的依据。 二、绘制要求二、绘

15、制要求 1 1绘制等高线和水位线绘制等高线和水位线 根据地形设计,选定等高距,用细实线细实线绘出设计地形等高线,用细虚线细虚线绘出原地形等高线。等高线上应标注高程,高程数字处等高线应断开,高程数字的字头应朝向山头,数字要排列整齐。周围平整地面高程为0.00,高于地面为正,数字前“+”号省略;低于地面为负,数字关应注写“”号。高程单位为m,要求保留两位小数,如图如图6 69 9所示。 对于水体,用特粗实线表示水体边界线(即驳岸线)。当湖底为缓坡时,用细实线绘出湖底等高线,同时均需标注高程,并在标注高程数字处将等高线断开。当湖底为平面时,用标高符号标注湖底高程,标高符号下面应加画短横线和45线表示

16、湖底。二、绘制要求二、绘制要求 2 2标注建筑、山石、道路高程标注建筑、山石、道路高程 将总平面图中的建筑、山石、道路、广场等位置按外形水平投影轮廓绘制到竖向设计图中,其中建筑用中实线中实线,山石用粗实线粗实线,广场、道路用细实线细实线,建筑应标注室内地坪标高,以箭头指向所在位置。山石用标高符号标注最高部位的标高。道路高程一般标注在交汇、转向、变坡处,标注位置以圆点表示,圆点上方标注高程数字。 3 3标注排水方向标注排水方向 根据坡度,用单箭头单箭头标注雨水排除方向,如图69所示。 4 4绘制方格网绘制方格网 为了便于施工放线,竖向设计图中应设置方格网。设置时尽可能使方格某一边落在某一固定建筑设施边线上(目的是便于将方格网测设到施工现场),每一网格边长可为5m、10m、20m等,按需而定,其比例与图中一致。方格网应按顺序编号,规定:横向从左向右,用阿拉伯数字编号;纵向自下而上,:横向从左向右,用阿拉伯数字编号;纵向自下而上,用拉丁字母编号,并按测量基准点的坐标,标注出纵横第一网格坐标用拉丁字母编号,并按测量基准点的坐标,标注出纵横第一网格坐标。 5 5绘制比例、指北针,注写标题栏、技术
