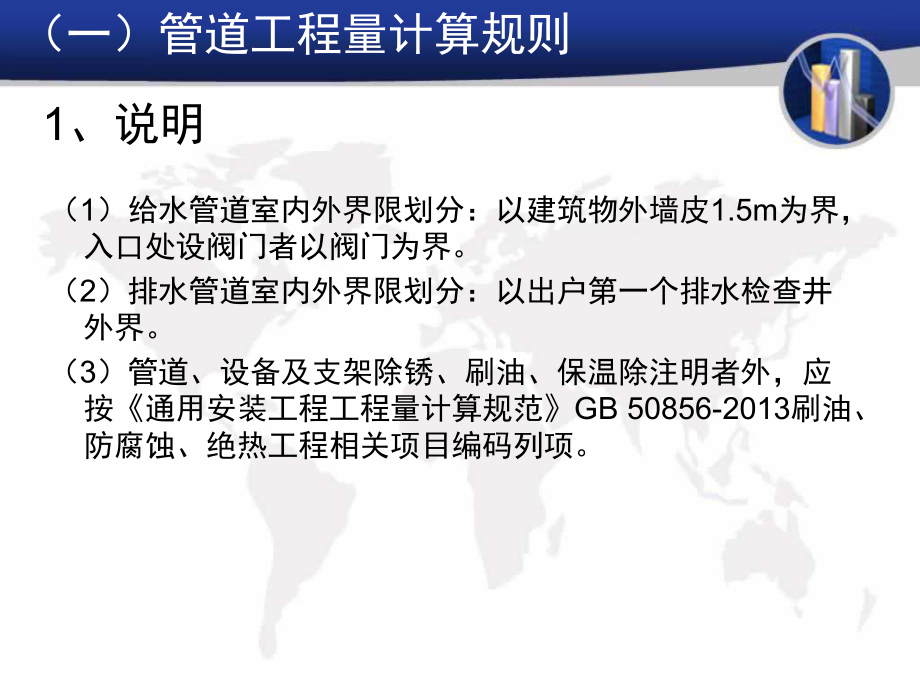

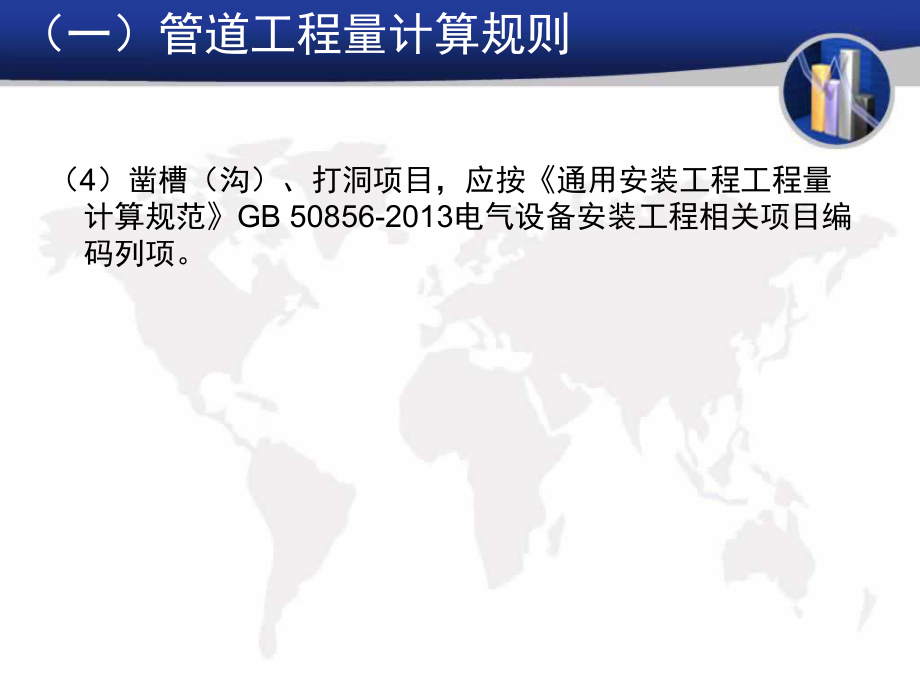

1、(一)管道工程量计算规则(1)给水管道室内外界限划分:以建筑物外墙皮1.5m为界,入口处设阀门者以阀门为界。(2)排水管道室内外界限划分:以出户第一个排水检查井外界。(3)管道、设备及支架除锈、刷油、保温除注明者外,应按通用安装工程工程量计算规范GB 50856-2013刷油、防腐蚀、绝热工程相关项目编码列项。1、说明(4)凿槽(沟)、打洞项目,应按通用安装工程工程量计算规范GB 50856-2013电气设备安装工程相关项目编码列项。(一)管道工程量计算规则2、给排水工程计量规则(1)给排水管道 镀锌钢管、钢管、不锈钢管、铜管、铸铁管、塑料管、复合管、直埋式预制保温管、承插陶瓷缸瓦管、承插水泥
2、管,10项分项工程的工程数量按设计图示管道中心线以长度计算,计量单位为“m”;室外管道碰头工程数量按设计图示以处计算,计量单位为“处”。(一)管道工程量计算规则在本部分进行工程计量时,需注意以下问题:1)管道安装部位,指管道安装在室内、室外。2)输送介质包括给水、排水、中水、雨水、热媒体、燃气、空调水等3)方形补偿器制作安装,应含管道安装综合单价中。4)铸铁管安装适用于承插铸铁管、球墨铸铁管、柔性抗振铸铁管等。塑料管安装适用于UPVC、PVC、PP-C、PP-R、PE、PB管等塑料管材。复合管安装适用于钢塑复合管、铝塑复合管、钢骨架复合管等复合型管道安装。直埋保温管包括直埋保温管件安装及接口保
3、温。排水管道安装包括立管检查口、透气帽。(一)管道工程量计算规则6)管道工程量计算不扣除阀门、管件(包括减压器、疏水器、水表、伸缩器等组成安装)及附属构筑物所占长度,方形补偿器以其所占长度列入管道安装工程量。7)压力试验按设计要求描述试验方法,如水压试验、气压试验、泄漏性试验、闭水试验、通球试验、真空试验等8)吹洗按设计要求描述吹扫、冲洗方法,如水冲洗、消毒冲洗、空气吹扫等。(一)管道工程量计算规则5)室外管道碰头:适用于新建或扩建工程热源、水源、气源管道与原(旧)有管道碰头;室外管道碰头包括挖工作坑、土方回填或暖气沟局部拆除及修复;带介质管道碰头包括开关闸、临时放水管线铺设等费用;热源管道碰
4、头每处包括供、回水两个接口;碰头形式指带介质碰头、不带介质碰头。(一)管道工程量计算规则(2)支架及其他 该分部工程包括管道支架、设备支架、套管共3个分项工程。 在本部分计量时,管道支架与设备支吊架两个分项工程清单项目有两种计量方式,以“kg”计量,按设计图示质量计算;以“套”计量,按设计图示数量计算。套管的计量按设计量按设计图示数量计算,以“个”为计量单位。 在本部分进行工程计量时,还应注意以下问题: 1)单件支架质量100kg以上的管道支吊架执行设备支吊架制作安装。 2)成品支架安装执行相应管道支架或设备支架项目,不再计取制作费,支架本身价值含在综合单价中。 3)套管制作安装,适用于穿基础
5、、墙、楼板等部位的防水套管、填料套管及防火套管等,应分别列项。(一)管道工程量计算规则(3)管道附件 本部分主要包括螺纹阀门、螺纹法兰阀门、焊接法兰阀门、带短管甲乙阀门、塑料阀门、减压器、疏水器、除污器(过滤器)、补偿器、软接头(软管)、法兰、倒流防止器、水表、热量表、塑料排水管消声器、浮标液面计、浮漂水位标尺等共17个分项工程。(一)管道工程量计算规则本工程为某三层办公楼局部的卫生间给排水系统。工程的施工说明:(1)本工程给水管道采用镀锌钢管,螺纹连接;排水管道采用铸铁管,承插式连接。(2)入户管穿基础位置设置柔性防水钢套管,管道穿楼板设置钢性防水套管。(3)除排水管道PL2横支管管道规格为
6、DN75外,其余排水管道规格均为DN100。(4)排水管道出户管的第一个排水检查井距建筑外墙1.5m。给、排水管道中心距墙的安装距离分别为65mm、130mm,墙厚为240mm,抹灰层为20mm。(二)工程计算示例(5)大便槽给、排水横向支管安装长度距卫生间墙体分别为0.5m、0.2m,冲洗管道为DN15的镀锌钢管,管道长度为1m;小便槽给、排水横支管安装长度距卫生间墙体均为1m。大便器横支管与大便器连接处排水管道的长度为0.25m。地漏与排水立管的连接管长度为0.6m,洗手池、小便槽排水口与排水横支管的连接长度为0.2m。(6)本工程暂不计主材费、管道刷油、保温、高层建筑增加费等内容。(7)未尽事宜均参照有关标准或规范执行。(8)图中标高以“m”计,其余以“mm”计。(二)工程计算示例
