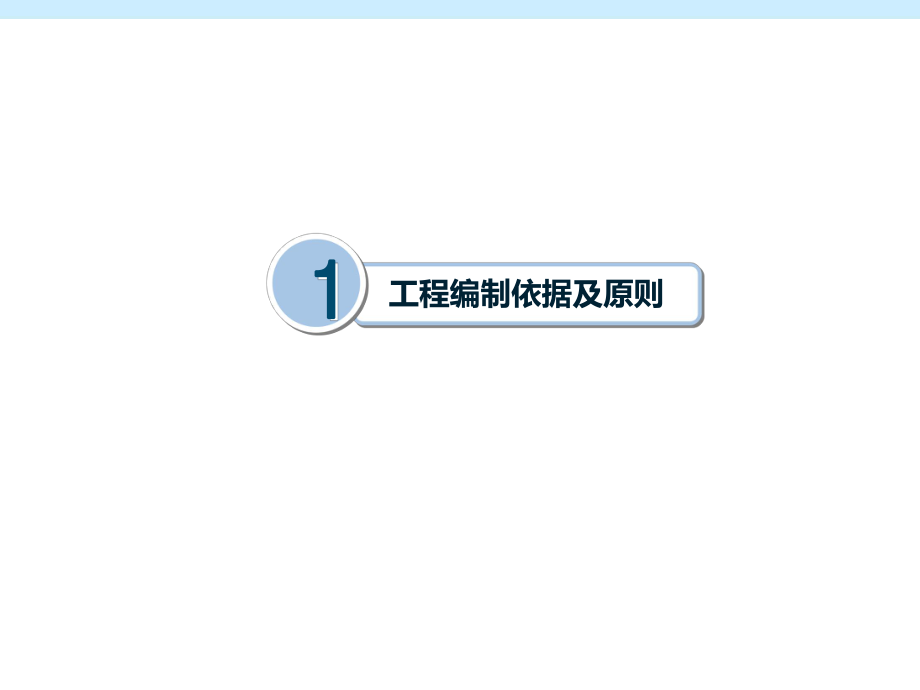

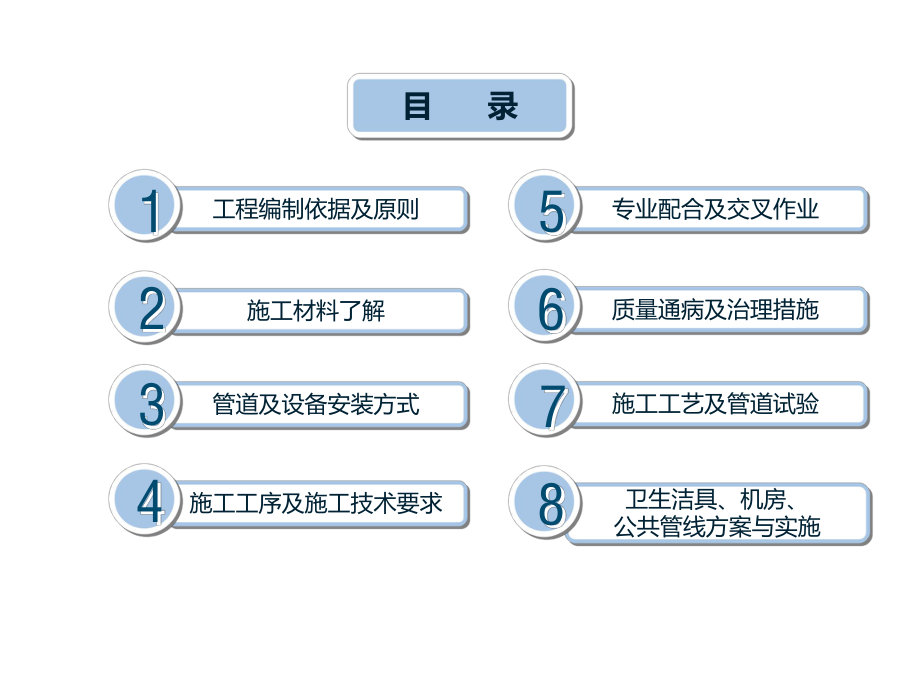

1、 给排水施工工艺及规范 工程编制依据及原则1施工材料了解2管道及设备安装方式3专业配合及交叉作业5施工工艺及管道试验7卫生洁具、机房、公共管线方案与实施8施工工序及施工技术要求4质量通病及治理措施6目 录 工程编制依据及原则1 1 u给水排水及采暖工程施工质量验收规范GB50242-2002u给排水管道工程施工及验收规范GB 50268-2008u建筑给水聚丙烯管道工程技术规范GB/T 50349-2005u建筑给水聚乙烯管道工程技术规程CJJ T98-2003u建筑排水中空壁消音硬聚氯乙烯管管道工程技术规程CECS 185:2005u建筑给水排水薄壁不锈钢管连接技术规程CECS 277-20
2、10 u建筑给水聚丙烯（PP-R）工程技术规程DBJ14-BS11-2001u建筑给水钢塑复合管管道工程技术规程CECS125:2001u其他相关专业规程。 施工材料了解2 2 序号材料名称材料样图用处连接方式1PPR冷热水热熔2钢塑复合管冷热水螺纹、法兰3PVC-U排水管粘结4镀锌钢管污水、消防螺纹、卡箍5W型柔性铸铁管污水不锈钢柔性管箍 序号名称阀门示意图序号名称阀门示意图1截止阀5遥控浮球阀2止回阀6自动排气阀3铜闸阀7Y型过滤器4泄压阀 管道及设备安装方式3 3 u热熔连接原理是将两根PE管道的配合面紧贴在加热工具上来加热其平整的端面直至熔融， 移走加热工具后， 将两个熔融的端面紧靠在
3、一起， 在压力的作用下保持到接头冷却， 使两段管道连接成为一个整体的操作。 u丝扣又称螺纹连接，它是通过内外螺纹把管道与管道、管道与、阀门连接起来。这种连接主要用于钢管、铜管和高压的连接，焊接钢管的螺纹目前大部分采用套螺纹机操作，而对于螺纹加工精度和表面粗糙度要求很高的高压管道都必须用车床加工。 u法兰法兰(flange)连接就是把两个管道、管件或器材，先各自固定在一个法兰盘上，两个法兰盘之间，加上法兰垫，用螺栓紧固在一起，完成了连接。 u卡箍卡箍是连接带沟槽的管件、阀门以及管路配件的一种连接装置。用在对快接头之间起紧箍作用，一般两个接头带有垫片，有橡胶，和硅胶，四氟。 立管承重支架立管支架管
4、道吊架管道沿墙安装双管托架 施工工序及施工技术要求4 4 材料确定样品呈批试验专题方案试验准备套管形式规格选定管道下料管道加工支吊架制作支吊架选型管井管道安装泵房设备及管道安装预留、预埋管道预制支架安装楼层水平管道安装管道冲洗、试压配合装修安装未端系统试验内部验收管道二次冲洗、试压材料进场、验收模具、套管定位竣工验收系统消毒室内给水施工工艺图 室内排水系统施工工艺流程图水平排污管安装水平雨水管安装透气管安装灌水试验预留预埋核查（洁具安装）通水试验竣工验收熟悉图纸资料集水坑排污系统管道安装潜污泵安装排污系统试运行与调整材料进场及验收支架制安管井内立管安装管井内支管安装 专业配合及交叉作业5 5
5、先布置管径较大的管线，后布置管径较小的管线，遇管线交叉时，应小管避让大管。因小管所占空间位置较小，且易于安装。各种管线在同一处垂直方向布置时，线槽或电缆在上水管在下，热水管在上冷水管在下，风管在上水管在下，且尽可能使管线呈直线，相互平行不交叉。先上后下加强协调沟通，同方向，同部位的管线按先深后浅的次序同时施工。施工完成后注意成品保护避免二次返工。要严格遵循“先土建后设备，先主体后围护，先结构后装修，先主体后附属”的机制，避免工序、流程倒置，管理混乱。专业配合原则12456压力流管道避让重力流管道。管线交叉时，应将重力流管道对标高的要求作为首要条件给予满足。3非吊顶区域土建先将顶板墙面施工完毕后
6、移交给安装。安装施工前专业相互协调安排施工次序、依次施工。并遵循以上原则。 u 管线综合布置专业交叉 质量通病及治理措施6 6 管道支架选用不当(1) 管道不允许有任何位移的部位，应设置固定支架，固定支架要牢固地固定在可靠的结构上。(2) 在管道无垂直位移或垂直位移很小的地方，可装设活动支架或刚性支架。活动支架的形式，应根据对管道摩擦的不同程度来选择，对摩擦产生的作用力无严格的限制时，采用滑动支架；当要求减少管道轴向摩擦作用力时应用滚动支架。(3) 在水平管道上，只允许在管道单向水平位移的部位或在铸铁阀件两侧、门型补偿器两侧适当的部位，装设导向支架。(4) 在管道具有垂直位移的部位，应装设弹簧
7、吊架。整改方法一 管道支架固定不牢、固定方法不对(1) 支架横梁应牢固地固定在墙、柱子或其它结构物上，横梁长度方向应水平，顶面应与管子中心线平行，不允许上翘下垂或扭斜。(2) 管道吊架的吊杆应垂直于管道，吊杆的长度要能调节。(3) 固定支架应使管子平稳地放在支架上，不能有悬空现象。管卡应紧卡在管道上。由于固定支架承受着管道内介质压力的反力及补偿器的反力，因此固定支架的位置必须严格安装在设计规定的位置上。(4) 活动支架不应妨碍管道由于热膨胀所引起的移动。其安装位置应从支承面中心向位移的反向偏移，偏移应为位移的一半。同时管道的保温层不得妨碍热位移。整改方法二 阀门关闭不严或阀体渗漏(1) 密封面
8、磨损造成关闭不严时，应进行修理，一般需拆下进行研磨。密封面的缺陷应先在车床上加工，然后再研磨，不允许用锉刀或砂纸打磨等方法修理。(2) 属于操作关闭不当原因泄漏时可以缓缓反复启闭几次，直至关严为止；还不能解决问题，就应拆下进行调直修整或更换；杂质堵住阀芯时，首先应将阀门开启，排出杂物，再缓缓关闭，必要可以轻轻敲打直至排出杂质。(3) 属于阀体有裂纹或压盖开裂造成泄漏的原因，一是在安装前由于运输过程中受到碰撞形成裂纹，安装前又未仔细检查，造成安装后泄漏；另一种原因是阀门本身是好的，由于安装时操作不当，用力过猛或受力不均造成阀体裂纹或压盖损伤。整改方法三 漆层厚度不匀、附着不牢(1) 油漆的成分应
9、符合说明书的要求。配制油漆时，比例要准确，稠度要适宜。在刷油时，每遍用量不要过多，涂抹要均匀。调制的油漆要及时使用，不能放置时间过长。(2) 管道、设备、容器表面除锈应彻底，应达到露出金属光泽的程度。除锈可采用酸洗、喷砂或其他机械除锈方法。只有除锈质量得到保证，油漆质量也才能有所保证。整改方法四 施工工艺及管道试验7 7 排水管道灌水试验u 隐蔽或者埋地的排水管道在隐蔽之前必须做灌水试验。u 灌水高度不应低于底层卫生器具的上边缘或者底层地面高度。漫水15min水面下降后再灌满观察5min，液面不降管道及接口无渗漏为合格。检 查 有压管道压力试验u 给水、消防等有压管道安装完毕后，应按设计要求对
10、管道系统进行压力试验。u 试压压力为设计压力的1.5倍。u 稳压时间为30min。检查压力正常管道及接口无渗漏为合格检 查 卫生洁具、机房、公共管线方案与实施8 8 u卫生洁具安装根据精装修提供排砖图，或二次结构贴砖弹线进行预埋给水排水管。u在优质工程中是评优的必看点，要求墙面与地面砖缝对齐，卫生洁具统一于砖缝居中，或者整砖居中。u卫生洁具安装间距要求一致，如无法达到一致，可选取最后一个卫生格间作为非标间，安装扶手蹲便器作为残疾人卫生格间来考虑。 u管线错综复杂安装应考虑阀门朝向统一并便于操作 u在机房设备连接上，管道技术人员应提前考虑：设备尺寸、设备承台要求、预埋件尺寸。u根据房间大小合理安排布局，达到整洁美观、节省空间、便于检修等综合因素。u本项目可以结合BIM提前建模，统一方案后施工。
