《路面施工技术.ppt》由会员分享，可在线阅读，更多相关《路面施工技术.ppt（52页珍藏版）》请在第壹文秘上搜索。

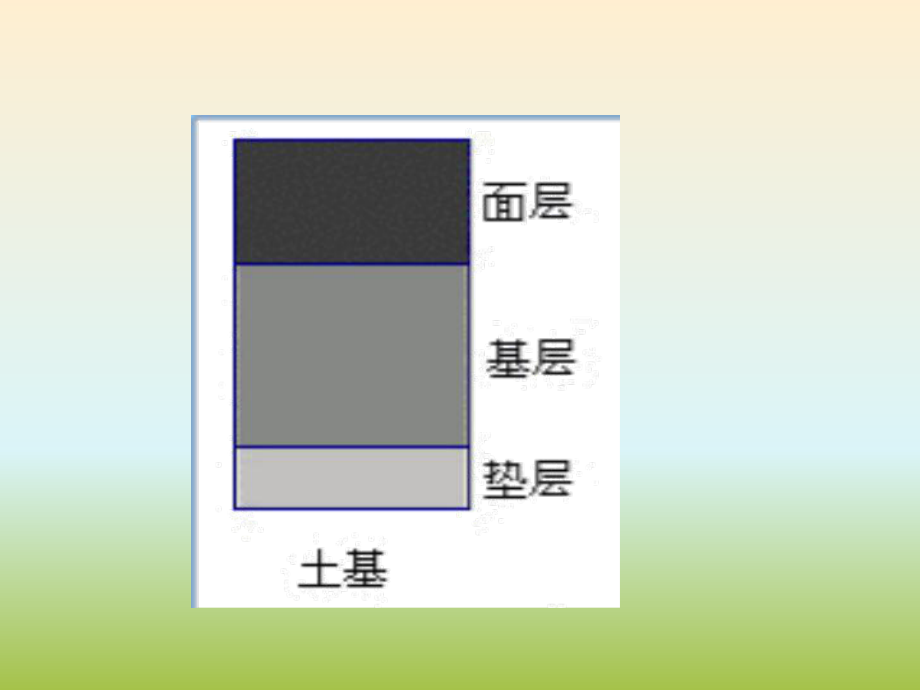

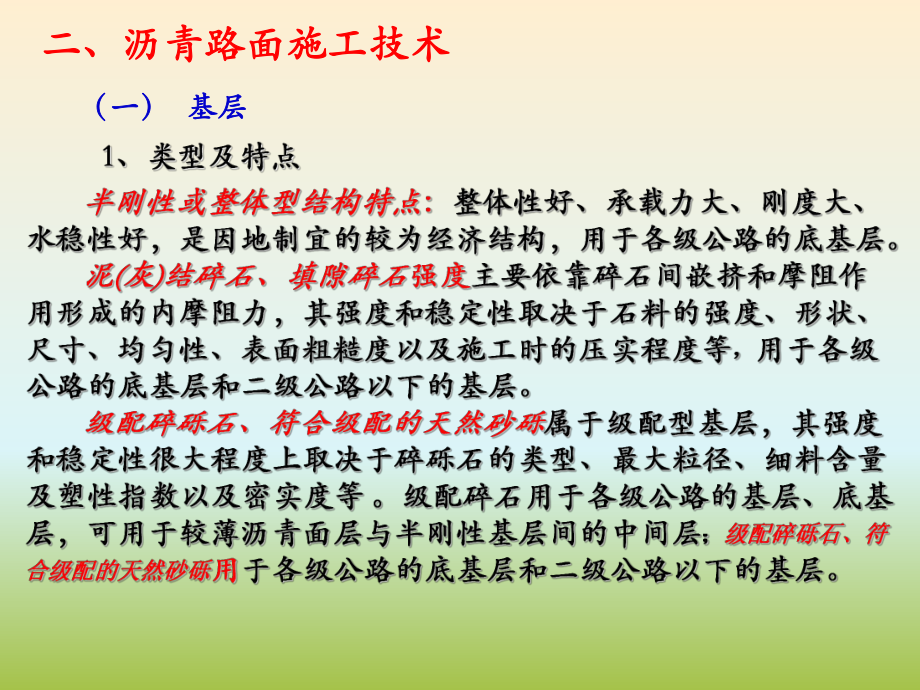

1、二、沥青路面施工技术二、沥青路面施工技术（一）（一） 基层基层二、沥青路面施工技术二、沥青路面施工技术（一）（一） 基层基层 水泥稳定土强度主要依靠离子交换及团粒化作用、硬凝反水泥稳定土强度主要依靠离子交换及团粒化作用、硬凝反应、碳酸化作用形成。强度影响因素包括土质（骨料）、水泥应、碳酸化作用形成。强度影响因素包括土质（骨料）、水泥成分及剂量、水、工艺过程及养生条件。水泥稳定细粒土不能成分及剂量、水、工艺过程及养生条件。水泥稳定细粒土不能用于二级以上公路的基层。用于二级以上公路的基层。二、沥青路面施工技术二、沥青路面施工技术（一）（一） 基层基层水泥稳定土水泥稳定土厂拌法施工的工艺流程图 1
2、1）土块应粉碎，最大尺寸不得大于）土块应粉碎，最大尺寸不得大于15mm15mm； 2 2）配料应准确，拌和应均匀；）配料应准确，拌和应均匀； 3 3）含水量宜略大于最佳值，使混合料运到现场摊铺后碾压时）含水量宜略大于最佳值，使混合料运到现场摊铺后碾压时的含水量不小于最佳值；的含水量不小于最佳值； 4 4）不同粒级的碎石或砾石以及细集料（如石屑和砂）应隔离，）不同粒级的碎石或砾石以及细集料（如石屑和砂）应隔离，分别堆放。分别堆放。 （1 1）材料要求）材料要求 1 1）根据铺筑层的厚度和要求达到的压实干密度）根据铺筑层的厚度和要求达到的压实干密度, ,计算每车混合计算每车混合料的摊铺面积；料的摊
3、铺面积； 2 2）用平地机将混合料按松铺厚度摊铺均匀；）用平地机将混合料按松铺厚度摊铺均匀； 3 3）设一个）设一个3-53-5人的小组，跟在平地机后面，及时铲除粗集料人的小组，跟在平地机后面，及时铲除粗集料“窝窝”和粗集料和粗集料“带带”，补以新拌的均匀混合料，或补撒拌匀的，补以新拌的均匀混合料，或补撒拌匀的细混合料，并与粗集料拌和均匀。细混合料，并与粗集料拌和均匀。 （2 2）摊铺）摊铺（一）（一） 基层基层水泥稳定土水泥稳定土 水泥稳定土结构层应用水泥稳定土结构层应用12t 12t 以上的压路机碾压。用以上的压路机碾压。用12-15t 12-15t 三三轮压路机碾压时，每层的压实厚度不应
4、超过轮压路机碾压时，每层的压实厚度不应超过15cm 15cm ；用；用18-20t18-20t三轮三轮压路机和振动压路机碾压时，每层的压实厚度不应超过压路机和振动压路机碾压时，每层的压实厚度不应超过20cm20cm。压实厚度超过上述规定时，应分层铺筑，每层的最小压实厚度为压实厚度超过上述规定时，应分层铺筑，每层的最小压实厚度为10cm10cm，下层宜稍厚。对于稳定细粒土，以及用摊铺机摊铺的混，下层宜稍厚。对于稳定细粒土，以及用摊铺机摊铺的混合料，都应采用先轻型、后重型压路机碾压。合料，都应采用先轻型、后重型压路机碾压。 （3 3）碾压）碾压 （4 4）横接缝处理）横接缝处理 1 1）用摊铺机摊
5、铺混合料时，不宜中断，如因故中断时间超过）用摊铺机摊铺混合料时，不宜中断，如因故中断时间超过2h2h，应设置横向接缝，摊铺机应驶离混合料末端；，应设置横向接缝，摊铺机应驶离混合料末端； 2 2）人工将末端含水量合适的混合料弄整齐，紧靠混合料放两）人工将末端含水量合适的混合料弄整齐，紧靠混合料放两根方木，方木的高度应与混合料的压实厚度相同；整平紧靠方木根方木，方木的高度应与混合料的压实厚度相同；整平紧靠方木的混合料；的混合料； 3 3）方木的另一侧用砂砾或碎石回填约）方木的另一侧用砂砾或碎石回填约3m3m长，其高度应高出长，其高度应高出方木几厘米；方木几厘米； 4 4）将混合料碾压密实；）将混合
6、料碾压密实； 5 5）在重新开始摊铺混合料之前，将砂砾或碎石和方木除去，）在重新开始摊铺混合料之前，将砂砾或碎石和方木除去，并将下承层顶面清扫干净；并将下承层顶面清扫干净； 6 6）摊铺机返回到已压实层的末端，重新开始摊铺混合料；）摊铺机返回到已压实层的末端，重新开始摊铺混合料； 7 7）如摊铺中断后，未按上述方法处理横向接缝，而中断时间）如摊铺中断后，未按上述方法处理横向接缝，而中断时间已超过已超过2h2h，则应将摊铺机附近及其下面未经压实的混合料铲除，则应将摊铺机附近及其下面未经压实的混合料铲除，并将已碾压密实且高程和平整度符合要求的末端挖成与路中心线并将已碾压密实且高程和平整度符合要求的
7、末端挖成与路中心线垂直并垂直向下的断面，然后再摊铺新的混合料。垂直并垂直向下的断面，然后再摊铺新的混合料。（4）横接缝处理横接缝处理3 3、 水泥稳定土施工技术水泥稳定土施工技术 （5 5）纵接缝处理）纵接缝处理 在不能避免纵向接缝，纵缝必须垂直相接，符合下列规定：在不能避免纵向接缝，纵缝必须垂直相接，符合下列规定： 1 1）在前一幅摊铺时，在靠中央的一侧用方木或钢模板做支撑，）在前一幅摊铺时，在靠中央的一侧用方木或钢模板做支撑，方木或钢模板的高度应与稳定土层的压实厚度相同；方木或钢模板的高度应与稳定土层的压实厚度相同； 2 2）养生结束后，在摊铺另一幅之前，拆除支撑木（或板）。）养生结束后，
8、在摊铺另一幅之前，拆除支撑木（或板）。 1、厂拌法施工流程厂拌法施工的工艺流程图4 4、 石灰工业废渣稳定土施工技术石灰工业废渣稳定土施工技术 除满足下列两款外，其他要求同水泥稳定土的相关规定：除满足下列两款外，其他要求同水泥稳定土的相关规定： （1 1）拌成混合料的堆放时间不宜超过）拌成混合料的堆放时间不宜超过 24 h24 h，宜在当天将拌成，宜在当天将拌成的混合料运送到铺筑现场，不应将拌成的混合料长时间堆放。的混合料运送到铺筑现场，不应将拌成的混合料长时间堆放。 （2 2）关于横向接缝）关于横向接缝 如压实层末端未用方木作支撑处理，在碾压后末端成一斜坡，如压实层末端未用方木作支撑处理，在
9、碾压后末端成一斜坡，则在第二天开始摊铺新混合料之前，应将末端斜坡挖除，并挖成则在第二天开始摊铺新混合料之前，应将末端斜坡挖除，并挖成一横向（与路中心线垂直）垂直向下的断面。挖出的混合料加水一横向（与路中心线垂直）垂直向下的断面。挖出的混合料加水到最佳含水量拌匀后仍可使用。到最佳含水量拌匀后仍可使用。4 4、 石灰工业废渣稳定土施工技术石灰工业废渣稳定土施工技术料料 斗斗石石 屑屑1020cm碎石碎石1030cm碎石碎石105cm碎石碎石转载机转载机转载机转载机转载机转载机转载机转载机拌拌 和和 站站 拌拌 和和皮带运送到拌和站皮带运送到拌和站运运 输输（加水或者水泥）（加水或者水泥）摊铺混合料
10、摊铺混合料施工放样施工放样整整 型型碾碾 压压结结 束束水泥稳定碎石底水泥稳定碎石底基层基层0.5cm封封层层摊铺机摊铺机平地机平地机振动压路机振动压路机胶轮压路机胶轮压路机人工人工检测检测级配碎石施工流程图级配碎石施工流程图5 5、 级配碎石施工技术级配碎石施工技术 级配碎石应用级配碎石应用12t 12t 以上的压路机碾压。用以上的压路机碾压。用12-15t 12-15t 三轮压路机碾三轮压路机碾压时，每层的压实厚度不应超过压时，每层的压实厚度不应超过15-18cm 15-18cm ；用；用18-20t18-20t三轮压路机和三轮压路机和振动压路机碾压时，每层的压实厚度不应超过振动压路机碾压
11、时，每层的压实厚度不应超过20cm20cm。具体工序如具体工序如下：下： 采用振动压路机静压采用振动压路机静压1 1遍遍 轮胎压路机碾压轮胎压路机碾压1 1遍遍 振动压路机振动压路机振碾振碾3 34 4遍（先弱振遍（先弱振1 12 2遍，再强振两遍）遍，再强振两遍） 振动压路机静碾振动压路机静碾1 12 2遍遍 轮胎压路机碾压轮胎压路机碾压1 1遍。遍。 振动压路机先用低频高振幅，随着逐渐密实，调换档位，采振动压路机先用低频高振幅，随着逐渐密实，调换档位，采用高频低振幅，防止过度碾压；或者初碾改用胶轮搓揉用高频低振幅，防止过度碾压；或者初碾改用胶轮搓揉 , ,碾压后检碾压后检测各层压实度。压路
12、机的碾压速度，开始两遍以测各层压实度。压路机的碾压速度，开始两遍以1.51.51.7km/h1.7km/h为宜为宜，以后用，以后用2.02.02.5km/h2.5km/h。路面两侧应多压。路面两侧应多压1 12 2遍。遍。 如施工单位没有胶轮压路机，也可采用振动压路机替代进行如施工单位没有胶轮压路机，也可采用振动压路机替代进行碾压，其压实度也能达到要求，但压实效果不如采用胶轮好。碾压，其压实度也能达到要求，但压实效果不如采用胶轮好。5 5、 级配碎石施工技术级配碎石施工技术6 6、 质量检测质量检测某公路工程施工中，施工单位在路面无机结合料稳定基层施某公路工程施工中，施工单位在路面无机结合料稳
13、定基层施工过程中，出现以下情况：工过程中，出现以下情况：由于本工程的路面属高级路面，所以采用粉煤灰稳定细粒土做由于本工程的路面属高级路面，所以采用粉煤灰稳定细粒土做该路面的基层。该路面的基层。在选择水泥时，施工单位选择了终凝时间较短的水泥。在选择水泥时，施工单位选择了终凝时间较短的水泥。经检测，该工程中使用的粉煤灰中经检测，该工程中使用的粉煤灰中Si0Si02 2、AlAl2 20 03 3和和FeFe2 20 03 3的总含量的总含量为为8080。【背景材料背景材料】 该公路设计为一级公路，经测定，该工程中的石灰粉煤灰稳该公路设计为一级公路，经测定，该工程中的石灰粉煤灰稳定类基层的压实度为定
14、类基层的压实度为9999，7d 7d 抗压强度为抗压强度为0.6MPa0.6MPa；底基层使用；底基层使用的是中粒土，压实度为的是中粒土，压实度为9595，7d7d抗压强度为抗压强度为0.6MPa0.6MPa。该工程采用集中厂拌法施工，在设计水泥剂量时该工程采用集中厂拌法施工，在设计水泥剂量时, ,按配合比试按配合比试验确定的剂量增加验确定的剂量增加1 1的剂量来确定的。的剂量来确定的。【问题】 1.1.该工程采用粉煤灰稳定细粒土做基层是否正确？不能用做高该工程采用粉煤灰稳定细粒土做基层是否正确？不能用做高级路面基层的无机结合料有哪些？级路面基层的无机结合料有哪些？（水泥、石灰、粉煤灰稳定细粒
15、土和水泥、石灰、粉煤灰稳定细粒土和石灰稳定细粒土）石灰稳定细粒土）2.2.施工单位在选择水泥时是否正确？哪些水泥可做结合料？施工单位在选择水泥时是否正确？哪些水泥可做结合料？（普普通硅酸盐水泥、矿渣硅酸盐水泥和火山灰质硅酸盐水泥）通硅酸盐水泥、矿渣硅酸盐水泥和火山灰质硅酸盐水泥）3.3.该工程路面基层使用的粉煤灰中该工程路面基层使用的粉煤灰中Si02Si02、Al203Al203和和Fe203Fe203的总含的总含量是否符合规定？量是否符合规定？（符合规定）符合规定）4.4.该工程中石灰粉煤灰稳定类基层、底基层的压实度和该工程中石灰粉煤灰稳定类基层、底基层的压实度和7d7d的抗的抗压强度是否符
16、合要求？如不符合，写出正确的要求。压强度是否符合要求？如不符合，写出正确的要求。（ ）5.5.设计水泥剂量的确定是否正确？如不正确，写出正确的做法设计水泥剂量的确定是否正确？如不正确，写出正确的做法。（一、沥青面层一、沥青面层（一）（一） 面层分类面层分类 按面层结构技术特性分类：沥青表处、贯入式、沥青碎按面层结构技术特性分类：沥青表处、贯入式、沥青碎石、沥青混凝土、石、沥青混凝土、SMASMA等。等。 按强度构成原理可分为：嵌挤类和密实类。按强度构成原理可分为：嵌挤类和密实类。 按施工工艺的不同可分为层铺法、厂拌法和路拌法三种按施工工艺的不同可分为层铺法、厂拌法和路拌法三种形式。形式。 （二）强度机理（二）强度机理 ：矿料间的嵌挤力与内摩阻力：矿料间的嵌挤力与内摩阻力+ +沥青与矿料沥青与矿料间的粘结力。间的粘结力。 沥青混凝土以粘结力为主；沥青碎石以嵌挤力沥青混凝土以粘结力为主；沥青碎石以嵌挤力为主；沥青马蹄脂兼有二者特点。 （二）组成设计目标 1、高温稳定性。（1）表现：车辙、波浪、泛油等。（2）措施：采用提高粘结力和内摩阻力的方法。 2、低温抗裂性。（1）表现：荷载裂缝、冻胀裂
